-电流和电路单元测试题（含答案）.doc

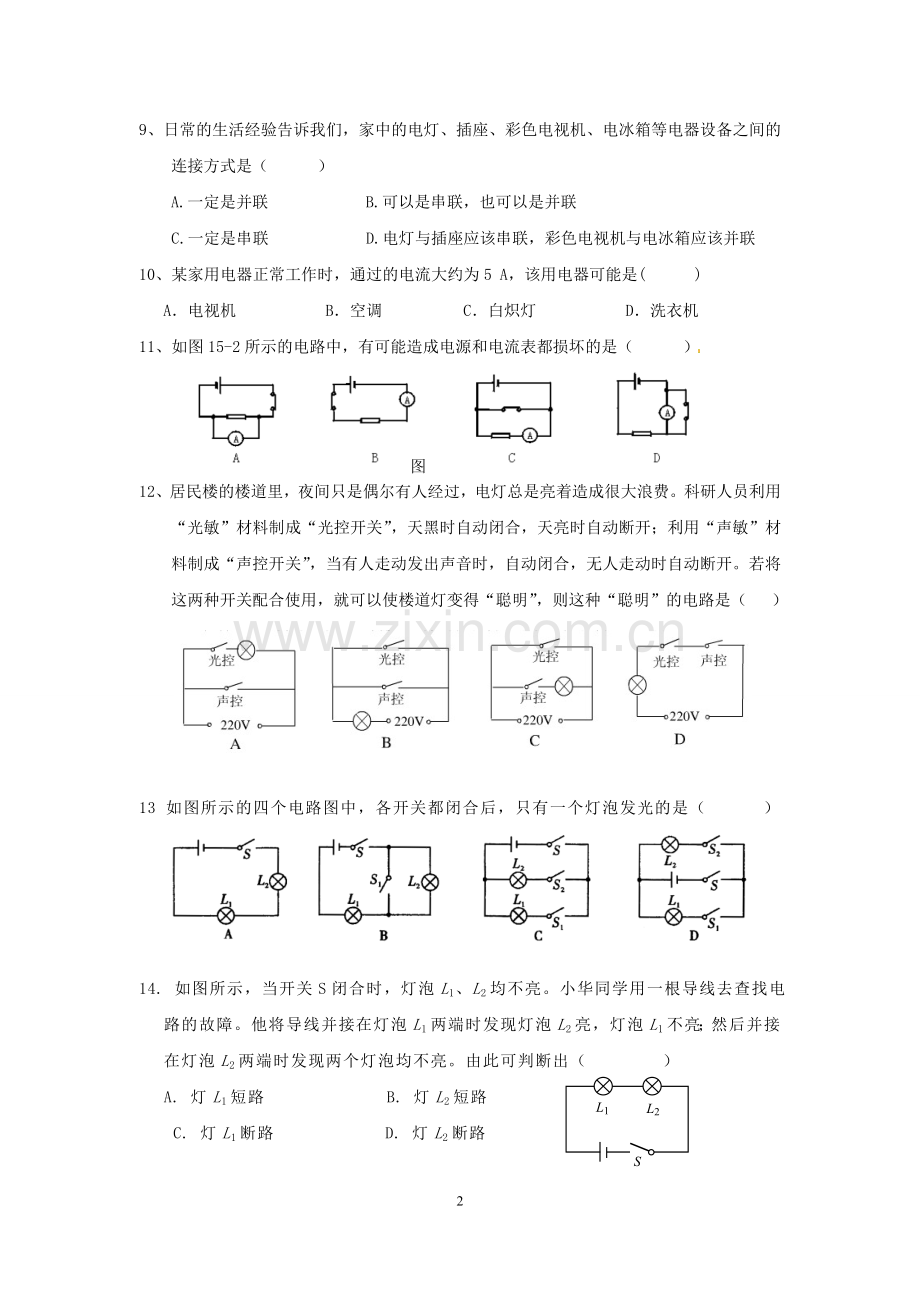

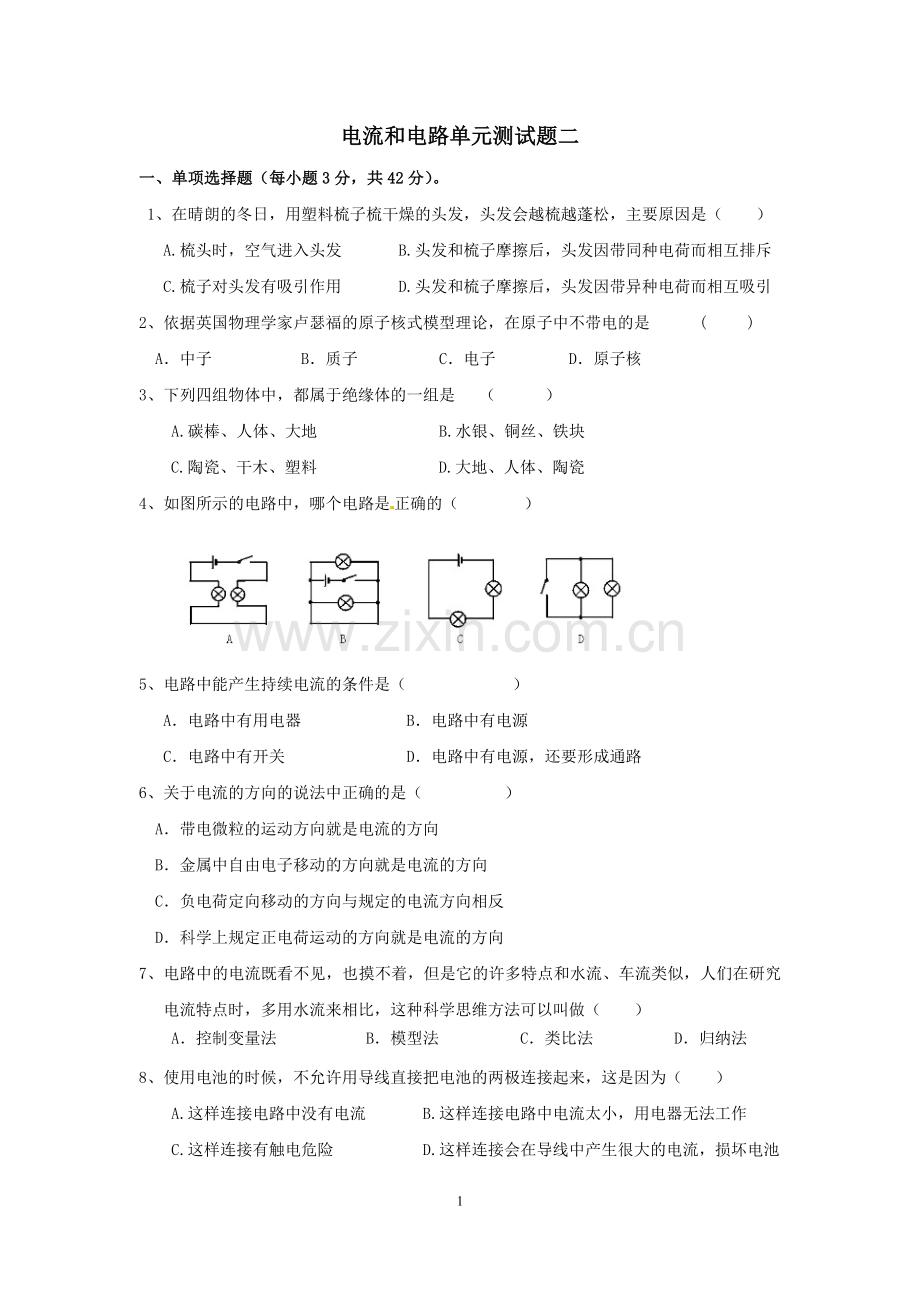

电流和电路单元测试题二一、单项选择题（每小题3分，共42分）。 1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（    ）   A.梳头时，空气进入头发       B.头发和梳子摩擦后，头发因带同种电荷而相互排斥   C.梳子对头发有吸引作用       D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、依据英国物理学家卢瑟福的原子核式模型理论，在原子中不带电的是      (     )  A中子           B质子          C电子         D原子核3、下列四组物体中，都属于绝缘体的一组是   （      ）A.碳棒、人体、大地               B.水银、铜丝、铁块C.陶瓷、干木、塑料               D.大地、人体、陶瓷4、如图所示的电路中，哪个电路是正确的（        ）5、电路中能产生持续电流的条件是（             ）   A电路中有用电器             B电路中有电源   C电路中有开关               D电路中有电源，还要形成通路6、关于电流的方向的说法中正确的是（          ）  A带电微粒的运动方向就是电流的方向    B金属中自由电子移动的方向就是电流的方向  C负电荷定向移动的方向与规定的电流方向相反  D科学上规定正电荷运动的方向就是电流的方向7、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（    ）    A控制变量法           B模型法          C类比法          D归纳法8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为（    ）A.这样连接电路中没有电流       B.这样连接电路中电流太小，用电器无法工作C.这样连接有触电危险           D.这样连接会在导线中产生很大的电流，损坏电池9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（      ）A.一定是并联            B.可以是串联，也可以是并联C.一定是串联            D.电灯与插座应该串联，彩色电视机与电冰箱应该并联10、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是(  )   A电视机           B空调          C白炽灯           D洗衣机11、如图15-2所示的电路中，有可能造成电源和电流表都损坏的是（      ）图15-212、 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（   ） 13 如图所示的四个电路图中，各开关都闭合后，只有一个灯泡发光的是（      ）        L2L1S14. 如图所示，当开关S闭合时，灯泡L1、L2均不亮。小华同学用一根导线去查找电路的故障。他将导线并接在灯泡L1两端时发现灯泡L2亮，灯泡L1不亮；然后并接在灯泡L2两端时发现两个灯泡均不亮。由此可判断出（        ）                               A. 灯L1短路             B. 灯L2短路C. 灯L1断路         D. 灯L2断路二、 填空题(每空1分，共29分)。15、自然界中存在_种电荷，电荷间的相互作用规律是：同种电荷相互_，异种电荷相互_。16、物体带电主要是由于电子从一个物体_到另一个物体上，物体有了多余的_而带负电，缺少了_就带正电，因此，摩擦起电并不是创造了电，实质是电子_的过程。17、一个完整的电路是由提供电能的_、消耗电能的_、控制电路通断的_和提供电的流动路径的_四部分组成的。18、如图所示电路，当S1，S2都闭合时，能发光的灯泡是_，它们是_联，当S1，S2都断开时，能发光的灯泡是_，它们是_联.19、电流是表示_的物理量，电流用字母      表示，电流的单位是_，用符号_表示。20、完成下列单位换算：5104A=_mA；0.03A=_ A。21、实验室里通常用_来测量电路中的电流。测量时，电流表必须和被测的用电器_联在电路里，使电流从它的_接线柱流进，从_接线柱流出，并选择合适的_，绝对不允许不经过_而直接将它连接在电源的两极上。21. 如图所示，当开关S1断开时，电路处于        状态；当开关S1、S2闭合，S3断开时，能发光的灯泡是       ；三、作图题(23题4分，24题 4分共8分)。23、根据图15-4所示的实际电路，在右面的虚线框内画出电路图.图15-424、根据图15-5中的电路图，把电路元件连接起来。图15-5四、实验题(2分+3分+3分+5分=13分)。乙甲25、如图所示的电流表的读数甲是       A，乙是        A。26、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.甲同学的问题：_；乙同学的问题：_；    丙同学的问题：_；27、在“组成串联电路和并联电路”的实验中。（1）在连接串联电路的过程中，下列几点要求中没有必要的是（     ）A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S、灯，最后连到电池的负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是_。（3）在并联电路中支路开关的作用是_。27、如图15-8所示，探究串联电路中各点电流的关系：（1）提出问题：                                       （2）猜想与假设：                                         （3）设计实验：分别把 a,b,c各点断开，把         接入电路，测量流过的        ，看它们之间有什么关系。换上另外两只小灯泡，再次测量，看是否还有同样的关系。（4）分析与论证：根据测量结果分析，得出结论：                          。五、综合题（6分）。28、如所示的电路中，闭合开关后三个电流表A1、A2、A示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？电流和电路检测题二参考答案一、选择题1.B 2.A 3.C 4.A 5.D 6.C7.C 8.D 9.A 10.B 11.A 12.D二、填空题13、两，排斥，吸引。    14、转移，电子，电子，转移。15、电源，用电器，开关，导线。     16、L1 L2，并，L2 L3，串17、电流强弱，I，安培，A    18、50，3104  19、电流表，串，正，负，量程，用电器四、实验题22、 0.26，2.623、 （1）正负接线柱接反了（2） 量程选大了 （3） 量程选小了24、（1）C，（2）控制所有用电器（3）控制所在支路的用电器25、(1)串联电路中各点电流有何关系？    (2)串联电路中各点电流可能相等。电流表，电流(3)电流表，电流(5）Ia=Ib=Ic(6)串联电路中电流处处相等五、计算题26、已知  I = 0.6A   I1 = 0.4A  求I2解：  因为L1与L2是并联的，          所以I= I1 + I2              I2 = I - I1 = 0.6A0.4A = 0.
