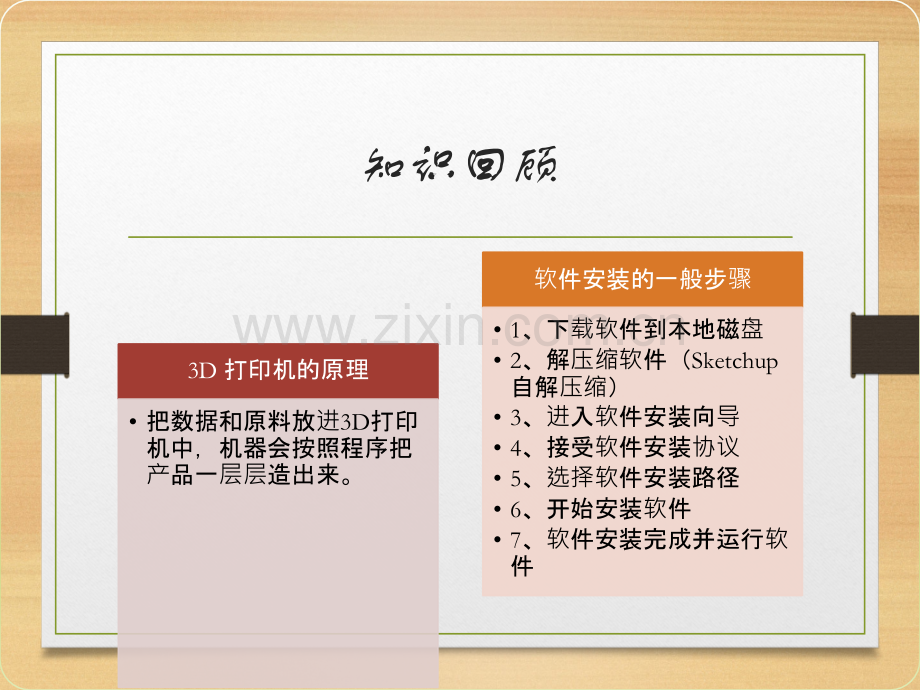

认识SketchUp软件界面及工具成都师范附属小学 马永松知识回顾3D 打印机的原理把数据和原料放进3D打印机中，机器会按照程序把产品一层层造出来。软件安装的一般步骤1、下载软件到本地磁盘2、解压缩软件（Sketchup 自解压缩）3、进入软件安装向导4、接受软件安装协议5、选择软件安装路径6、开始安装软件7、软件安装完成并运行软件本节课的教学内容及重点Sketchup 软件界面认识；一般软件界面的分布；Sketchup 工具栏的调度；选择工具、矩形工具、圆形工具；移动工具、旋转工具、环绕观察工具；推拉工具、偏移工具；简单立体图形的（圆柱体、长方体）绘制拓展练习（模型组合，创新操作，个人发挥）Sketchup 软件界面认识标题栏Sketchup 软件界面认识菜单栏Sketchup 软件界面认识工具栏Sketchup 软件界面认识工具栏Sketchup 软件界面认识绘图区Sketchup 软件界面认识数值输入框Sketchup 软件界面认识状态栏一般软件界面的分布1、标题栏2、菜单栏3、工具栏4、操作区域（绘图区）5、状态栏Sketchup 工具栏的调度为了方便我们的绘图或者建模，我们会把经常使用的工具调度出来，方便我们的使用。操作方法：视图工具栏Sketchup 工具栏的调度我们需要常用的工具用（打勾即可完成调度）：标准大工具集视图图层样式阴影Sketchup 工具栏的调度调度完成界面如图所示（调度完成的界面还可以个人习惯和喜好进行界面的布局）：选择工具、矩形工具、圆形工具；选择工具：选择图形（拖动可以将图形进行框选操作）矩形工具：绘制矩形圆形工具：绘制圆形推拉工具、偏移工具推拉工具：将绘制的平面图形（矩形、圆形）推拉成为立体图形（长方体、圆柱体）偏移工具：将绘制的平面图形（矩形、圆形）通过偏移工具进行放大或缩小得到新的图形，常和推拉工具一起使用创建复杂模型移动工具、旋转工具、环绕观察工具移动工具：可以沿着一条轴移动图形旋转工具：沿着图形的一个面或一条边旋转图形环绕观察工具：可以在三维空间里面选择立体图形，从不同的角度观察图形简单立体图形的绘制使用矩形工具绘制矩形，并使用推拉工具制作长方体模型；使用圆形工具绘制圆形，并使用推拉工具制作圆柱体模型；思考：绘制旗台和旗杆？长方体和圆柱体简易的旗台和旗杆本课小结1、认识了SketchUp 2014软件的界面并总计了一般软件界面的分布；2、调度常用工具栏并进行界面布局；3、学会了选择、矩形、圆形工具绘制平面图；4、使用推拉、偏移工具制造3D立体图形；5、使用移动工具移动图形；使用旋转工具旋转图形；使用环绕观察工具观察3D图形。
