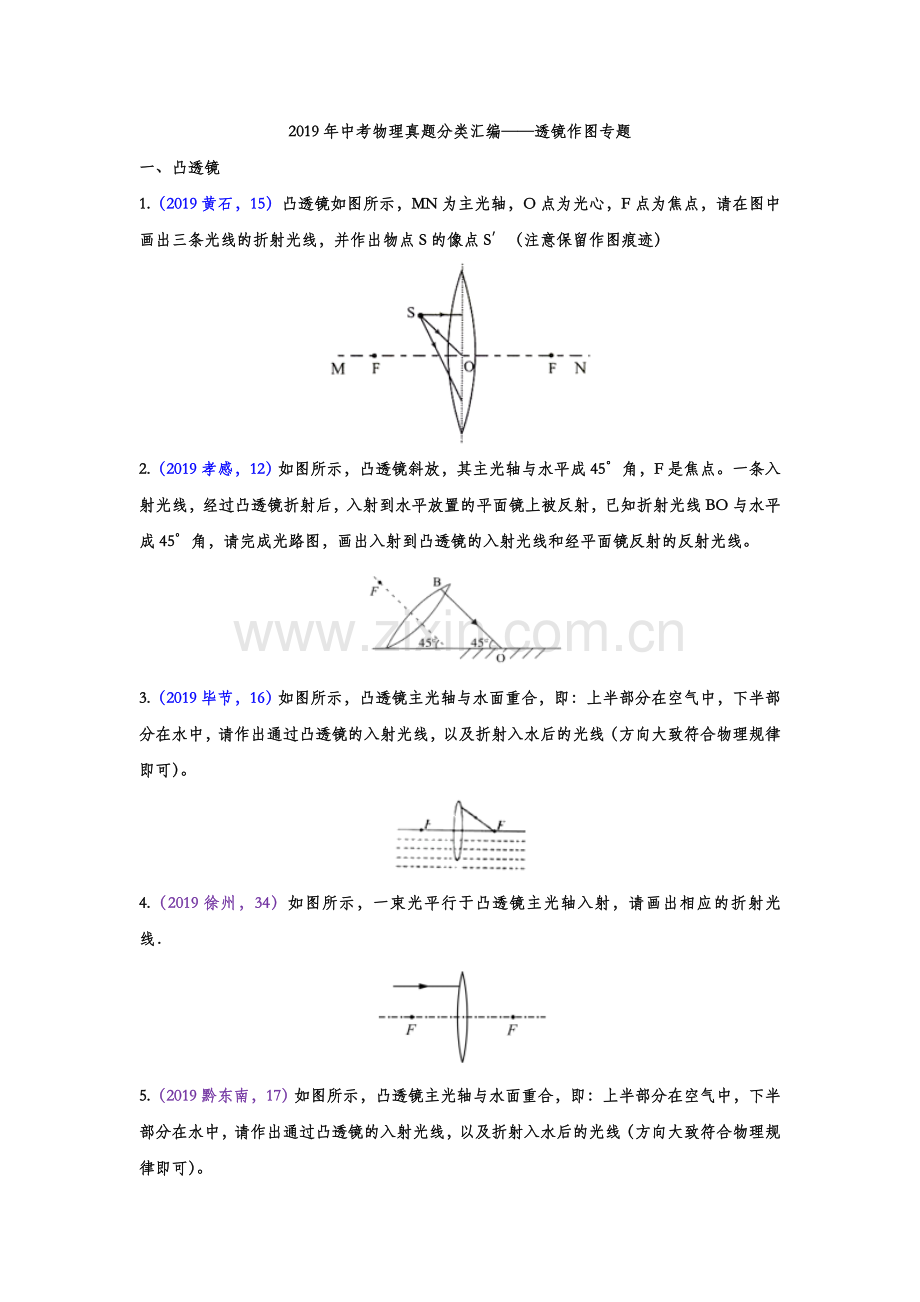

2019年中考物理真题分类汇编——透镜作图专题
一、凸透镜
1.（2019黄石，15）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）

2.（2019孝感，12）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

3.（2019毕节，16）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

4.（2019徐州，34）如图所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．

5.（2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

6.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、 b经过凸透镜后的折射光线；

7.（2019 青岛，2）下列作图，错误的是
8.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请画出：
（1）光源S的位置；
（2）光线EF的入射光线；
（3）光线EF经凸透镜后的出射光线。
9.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm。

(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。
10.（2019成都，23）在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。请作出a、b两条光线通过透镜之后的光路图。

11.（2019呼和浩特，20）如图，S是点光源。正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。

12.（2019赤峰，15）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。

13.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

14.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

15.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

16.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

17.（2019常德，24）如下图所示，请完成折射光路图。

18.（2019自贡，25）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中画出：
（1）凸透镜的焦点F；
（2）点光源S的位置；
（3）光线a经过凸透镜后的折射光线。

19.(2019遂宁，19)如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

20.（2019内江，20）如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。

21.（2019大庆，17）请画出光源S发出的光线SA通过凸透镜后的光路图。（↕表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分。）

二、凹透镜
1.（2019通辽，16）如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：

（1）射向凹透镜的入射光线；
（2）经平面镜的反射光线。
2.（2019辽阳，22）如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光 轴平行，其中F为凹透镜的焦点，O为光心。请画出:

（1）折射光线ab在水中的入射光线
（2）水中入射光线在水而发生反射时的反射光线
（3）光线ah通过凹透镜后的折射光线
3.（2019武威，19）如图所示，请画出两条光线经过凹透镜后的折射光线。

4.（2019重庆A卷，14）在下图中画出人射光线经过凹透镜后的折射光线；

5.（2019重庆B卷，15）在图中画出人射光线经过凹透镜后的出射光线。

6.（2019东营，19）根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。

7.（2019巴中，27）请将光路图补充完整。

8.（2019桂林，21）请在下图中完成光路图。

9.（2019南京，20）完成图中的光路。

2019年中考物理真题分类汇编——透镜作图专题答案
一、凸透镜
1.（2019黄石，15）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）

2.（2019孝感，12）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

3.（2019毕节，16）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

4.（2019徐州，34）如图所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．

5.（2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

6.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、 b经过凸透镜后的折射光线；

7.（2019 青岛，2）下列作图，错误的是
【答案】B
8.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请画出：
（1）光源S的位置；
（2）光线EF的入射光线；
（3）光线EF经凸透镜后的出射光线。

9.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm。

(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。
【答案】

(1). 见上图 (2). 凹 (3). 倒立 (4). 缩小
10.（2019成都，23）在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。请作出a、b两条光线通过透镜之后的光路图。

11.（2019呼和浩特，20）如图，S是点光源。正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。

12.（2019赤峰，15）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。

13.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

14.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

15.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

16.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

17.（2019常德，24）如下图所示，请完成折射光路图。

18.（2019自贡，25）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中画出：
（1）凸透镜的焦点F；
（2）点光源S的位置；
（3）光线a经过凸透镜后的折射光线。

19.(2019遂宁，19)如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

.
20.（2019内江，20）如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。

21.（2019大庆，17）请画出光源S发出的光线SA通过凸透镜后的光路图。（↕表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分。）

二、凹透镜
1.（2019通辽，16）如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：

（1）射向凹透镜的入射光线；
（2）经平面镜的反射光线。

2.（2019辽阳，22）如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光 轴平行，其中F为凹透镜的焦点，O为光心。请画出:

（1）折射光线ab在水中的入射光线
（2）水中入射光线在水而发生反射时的反射光线
（3）光线ah通过凹透镜后的折射光线

3.（2019武威，19）如图所示，请画出两条光线经过凹透镜后的折射光线。

4.（2019重庆A卷，14）在下图中画出人射光线经过凹透镜后的折射光线；

5.（2019重庆B卷，15）在图中画出人射光线经过凹透镜后的出射光线。

6.（2019东营，19）根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。

7.（2019巴中，27）请将光路图补充完整。

8.（2019桂林，21）请在下图中完成光路图。

9.（2019南京，20）完成图中的光路。
