养殖大棚建筑及结构图.pptx

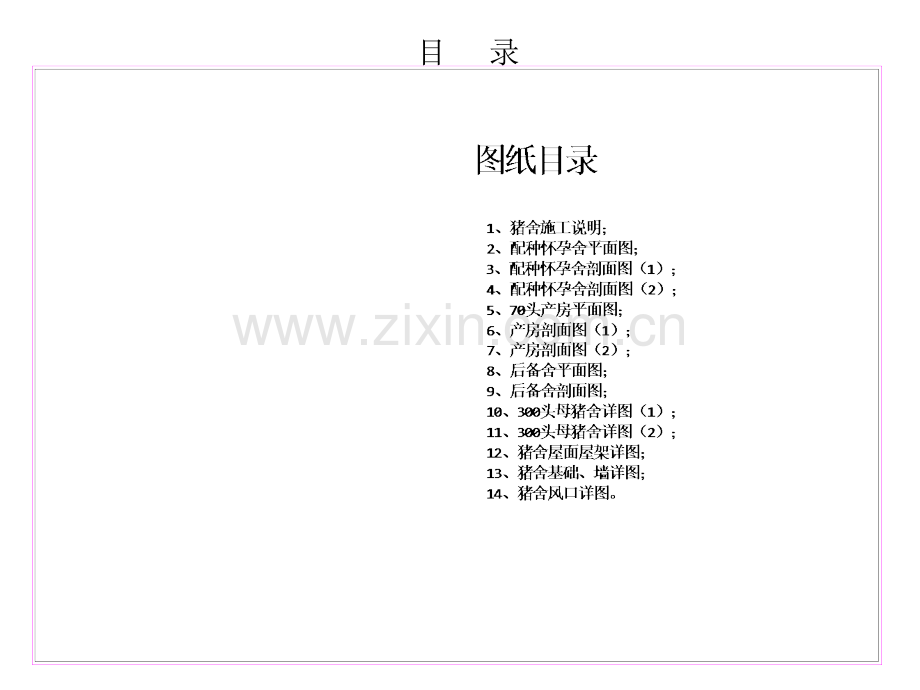

第一部分是结构图第二部分是建筑图目 录图纸说明配种怀孕舍平面图配种怀孕舍剖面图（1）配种怀孕舍剖面图（2）70头产房平面图产房剖面图（1）产房剖面图（2）后备舍平面图后备舍剖面图猪舍详图（1）猪舍详图（2）屋面、屋架图基础、圈梁、墙详图风口详图猪舍施工做法及说明一、猪舍屋盖做法：见图纸；二、结构做法：、基础材料：Mu10机砖，水泥沙浆砌筑；墙体材料：Mu10机砖，混合沙浆砌筑；、墙体做法：、室内地坪以上为厚保温墙：（由内到外）：水泥沙浆粉刷；厚砖内墙；聚苯板添充保温层（容重Kg以上）；厚砖外墙；外墙清水墙加浆勾缝；、山墙为厚实心墙；、通风口四周、门洞两侧范围为实心墙；、墙顶圈梁尺寸（）（高），配筋主筋根园钢筋，箍筋园，混凝土，山墙处圈梁底标高，纵墙圈梁底标高（门洞处标高改为），不同标高圈梁搭接；洞口大于时，圈梁下部增加根园钢筋，洞口；、水沟做法：100厚C15混凝土沟底，两侧120厚砖砌沟壁，内侧1:2水泥砂浆防水剂粉刷（阴角做成圆弧），不能渗漏；、戏水池底面为100厚C20混凝土加防水剂，立壁与池底同时现浇；戏水池内粉刷同水沟；6 6、烟道做法：底部平铺一层砖，120厚砖沟壁，内侧不粉刷，预制盖板两端留20mm斜角，接头处U型槽用C20细石混凝土捣实压光；三、建筑做法：、地面做法：厚混凝土随打随抹，压光；、外墙：水泥沙浆勒角高，圈梁用：水泥沙浆粉刷；、散水做法：宽混凝土散水厚，随打随抹；四、水帘按纸水帘设计；五、给水：给水详见给水图，每栏四个饮水器，戏水池中间安装两个，一个距底300高，一个距底600高；戏水池隔栏安装两个，一个距底150高，一个距底200稿；猪舍内预留冲洗阀门；六、电：每个料桶上方安装照明灯；图纸目录编号图纸内容施工说明基础施工图平面图剖面图屋顶做法项 目兰州正大育肥猪项目名 称150头施工说明工程负责人150头育肥猪舍的建筑-正面图门水帘水帘水帘水帘8.5m0.9m2.5m2.5m1.0m1.0m0.6m1.6m1.8m1.0m水帘水帘150头育肥猪舍的建筑-背面图8.5m1.5m1m2m2.0m1m1.8m1.0m烧火间风机风机1.1m0.9m烟 囱编号标识符洞口宽洞口高顶标高数量备注18001.8002木门10007001.60015标准进风口10011.800136寸排风扇7507501.800124寸排风扇水帘洞口61.8001水帘进风口24.00m8500m3.5m1.5m2.0m烟囱FK烧火间M1说明：3m3m3m3m3m3m3m1.5m3%1m下水口下水口SK-1SK-13mM1150头头育肥猪舍平面图育肥猪舍平面图C1C18.5米25米料桶C-2C-2FKFKFKFKFKFKFK工工 作作 间间戏水池戏水池漏空地板原土翻夯2:8灰土500宽砖基370宽砖基700-1.600500300120680-0.5000.000370基础大样说明:1、基础埋深应在当地冰冻线以下，图中数值为参考值；2、墙体高度见剖面图；3、山墙按370厚实心墙施工；4、猪舍室外标高为-0.500。0.00060厚聚苯板120厚砖墙370圈梁300墙身大样项 目兰州正大育肥猪项目名 称基础、墙体样图工程负责人2.000.20300 300 300 300 300 3008900钢架钢架、檩条布置图说明：1、钢架间距3.0米,圈梁上预埋300*60*5钢板(锚拉筋3根园10钢筋,L=200),与钢架焊接;钢架安装后,圈梁上砌砖200高;2、钢架上钢檩做法:30*30间距0.50.8米,并与钢架焊接;3、钢架外边尺寸为250;4、屋面施工时塑料布、聚苯板（容重12Kg以上）、复合板同步纵向铺设，复合板铺设后，用自攻丝固定在钢檩上；、钢架及檩条安装后及时刷耐酸漆，或者刷两道树脂，用来防锈；、操作间屋面做法参照鸡舍屋面施工。空腹钢檩条89002502501250250钢架尺寸图(半椭圆)2.000圈梁聚苯板上粘彩钢板两层厚聚苯板厚塑料布一层钢架屋面及檐口做法园螺纹钢筋寸钢管钢架焊接图 项 目兰州正大育肥猪项目 名 称 屋顶做法8500屋面做法另见详图圈梁300-0.5003002.006001.8003.300A-A剖面图说明：、猪舍室内外高差为；、猪舍建筑及结构做法见说明。项 目名 称450头育肥猪舍剖面图工程负责人100045060010005003烟道烟道400450-300走道料桶200804001100
