广东电网公司配网防雷技术措施培训.pptx

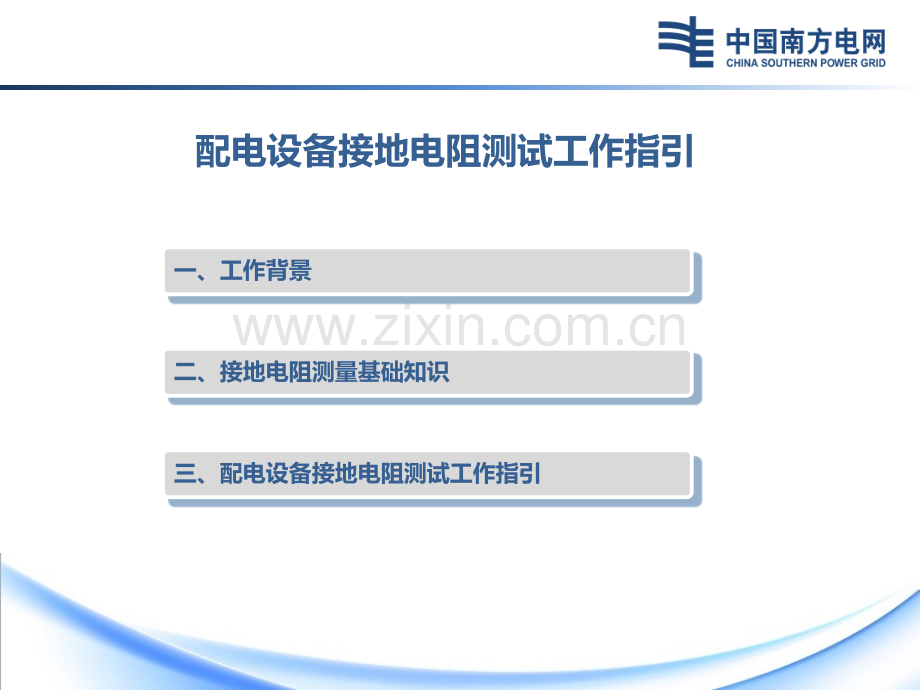

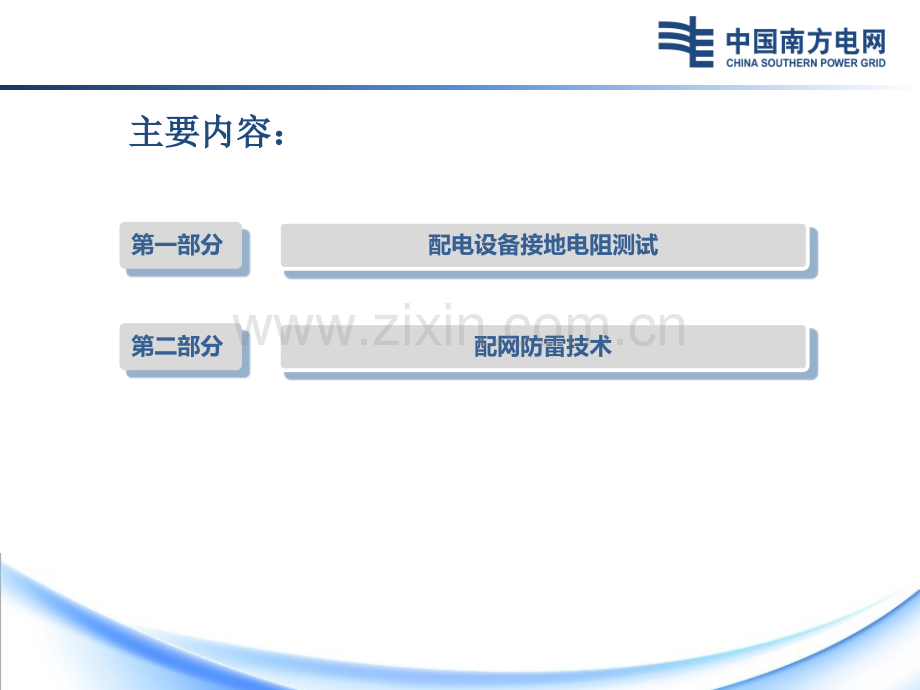

配网防雷技术第二部分 主要内容：主要内容：配电设备接地电阻测试第一部分 三、配电设备接地电阻测试工作指引二、接地电阻测量基础知识配电设备接地电阻测试工作指引一、工作背景广东电网2011-2014年雷击跳闸比例20112014年，广东电网10kV中压线路雷击跳闸率占跳闸总数的30%左右；5-9月份，雷雨高发季节，中压线路雷击跳闸率较高。广东省雷电活动强度位于全国第二，配网雷击跳闸率已占总跳闸次数的1/3，成为影响配网安全运行的主要因素之一。2014年各月份地闪密度分布图一、工作背景1、广东电网配网雷害严重2、避雷器故障率高，且缺乏运维2014年设备故障次数统计（1）避雷器运行中故障率较高一、工作背景避雷器故障照片以2013和2014年为例，10kV避雷器故障占设备故障总数的13.66%和12.68%，仅次于架空线路，排名第二。运行时间6年以上占39%：其中运行时间超过10年的占10%，存在功能失效的风险。（以配网产品质量现状，据统计得到避雷器运行3年后开始频繁出现故障）避雷器运行年限统计运行年限1年12年35年68年9年数量7111320818862占比11%18%32%29%10%（2）避雷器运行年限较长避雷器故障失效的浴盆曲线3年一、工作背景2013年，赴肇庆、云浮、清远等局开展防雷现状调研，共现场检查642支避雷器。2、避雷器故障率高，且缺乏运维（3）缺乏运行维护大部分供电局采取故障后更换现有运维方式：廉江局和阳江局对避雷器进行轮换停电预试；阳春局对运行满5年的避雷器进行定期更换；阳东局和清远局对老旧避雷器进行每年轮换；其他局仅采取避雷器故障后更换的原则。一、工作背景急需探索更为有效的运维策略，加强避雷器运维，保证避雷器运行可靠性设备数量多，停电预试困难截止2014年底，共有102万支中压避雷器，运维力量不足。2、避雷器故障率高，且缺乏运维3、接地电阻测试工作有待规范（1）部分接地电阻不合格设备 变压器 柱上开关 线路避雷器 开关柜 避雷针 铁塔总计 测量总数 8559191132179合格数 5940121132127合格率 69.41%67.80%63.16%100.00%100.00%100.00%70.95%l供电局接地电阻合格率相差较大。接地电阻合格率较高为87.10%。l线路避雷器、台区、柱上设备的合格率较低，需要加强运维。l总体情况：2013年共抽查测量179个地网的接地电阻值，其中127个地网接地电阻值合格，合格率为70.95%。一、工作背景现有标准：接地装置预防性试验作业指导书南网电网预防性试验规程。1、测试周期不明确；2、测试方法不规范，影响测试结果；不规范情况：（1）测试过程中断开接地线；（2）不注意中性线上不平衡电流的影响；（3）辅助电压极、电流极的布置方向；（4）测试结果异常的处理。3、接地电阻不合格情况的处理存在问题一、工作背景（2）接地电阻测试有待规范需规范10kV户外配电设备接地电阻测试工作，加强接地装置的运维，保证接地电阻合格率。3、接地电阻测试工作有待规范1、基本概念接地（接地（grounding）：将电气设备的某些部位、电力系统的某点与大地相连，提供）：将电气设备的某些部位、电力系统的某点与大地相连，提供故障电流及雷电流的泄流通道，提供零电位参考点，确保电气设备及运行人员的安故障电流及雷电流的泄流通道，提供零电位参考点，确保电气设备及运行人员的安全。全。接地的功能分类：接地的功能分类：1）工作接地：如中性点直接接地等）工作接地：如中性点直接接地等2）保护接地：设备金属外壳等接地）保护接地：设备金属外壳等接地3）防雷接地：避雷针、避雷器、避雷线等）防雷接地：避雷针、避雷器、避雷线等4）防静电接地：防静电接地：燃油、天然气储罐和管道燃油、天然气储罐和管道二、配电设备接地电阻测试基础知识接地极：指埋入地中并直接与大地接触的金属导体，包括人工接地极和自然接地极两种形式接地线：指电力设备应接地的部位与地下接地极之间的金属导体，也称为接地引下线。接地电阻（ground resistance）接地阻抗（ground impedance）?接地阻抗（ground impedance）：接地装置对远方电位零点的阻抗。数值上为接地装置与远方电位零点间的电位差，与通过接地装置流入地中的电流的比值。GB/T 17949.1 DL/T 475-2006传统接地电阻概念被广泛接受配网设备接地网，面积较小一般忽略感抗分量，接地网面积大、土壤电阻率较低的情况不应忽略。10000的方形接地网，固有电抗值约0.006。冲击阻抗工频阻抗异频阻抗？假设：大地土壤电阻率均匀为接地体半径为流出电流为在离球心r的土壤中，电流密度J为：该处的电场强度为：接地极的电位（由无穷远处到电极间的电位）为：由此推得半球形接地电极的电阻值为：土壤电阻率接地体面积计算R0到l之间的电阻值：当时，结论：离开接地电极距离为接地电极尺寸10倍以内土壤对接地电阻起关键作用。电流流散截面小，电流密度大2、接地电阻测量的方法及原理杆杆塔塔接接地地电电阻阻测测试试常常用用方方法法三极法：三极法：指由杆塔接地网、电流极和电压极组成的三个电极测试杆塔接地电阻的方法钳表法：钳表法：基于单钳型回路电阻测试仪的原理，两个基本要求：（1）测量区杆塔安装有避雷线且与每基杆塔直接连接；（2）并联杆塔数足够大。选择性补偿法：选择性补偿法：可以排除杆塔塔基与引下线间的互电阻的影响，对仪器有特殊要求。直线法：直线法：接地装置接地装置G、电流极、电流极C和电压极和电压极P组成的组成的 三极系统，三极系统，在一条直线在一条直线 30夹角法：夹角法：电流极电流极C C和电压极和电压极P P成成3030夹角夹角三极法三极法 远离夹角法：远离夹角法：电流极电流极C C和电压极和电压极P P成一定夹角成一定夹角根据前面推导的公式：接地极注入电流I:距电极半径r处电位为:P电极电位为：GP间电位差为：（1）直线法电极C流出电流I G电极电位为：P电极电位为：GP间电位差为：最终GP间电位差为：即：DL/T 887-2004 规定：电压极P和电流极C分布布置在离杆塔基础边缘4L和2.5L处，L为接地极最大长度。直线法直线法零电位点找不准（电压极布置不准）；零电位点找不准（电压极布置不准）；电流线和电压线之间互感的影响；电流线和电压线之间互感的影响；地网附近土壤结构呈现水平分层或垂地网附近土壤结构呈现水平分层或垂直分层的不均匀性，导致不符合理论直分层的不均匀性，导致不符合理论模型，存在原理性误差模型，存在原理性误差。（2）30夹角法接地极注入电流I:GP间电位差为：电极C流出电流IGP间电位差为：（1）电压线的放线长度：）电压线的放线长度：以地网最大对角线为基准以地网最大对角线为基准DL475-2006接地装置特性参数测量导则接地装置特性参数测量导则要求：要求：“电压极与被试接地装置电压极与被试接地装置边缘的距离应为被试接地装置边缘的距离应为被试接地装置最大对角线长度最大对角线长度D的的45倍倍”。DLT 887-2004杆塔工频接地电阻测量杆塔工频接地电阻测量要求：要求：3、基本要求：、基本要求：（2）电压线的绝缘要求：）电压线的绝缘要求：避免破损引起高阻接地避免破损引起高阻接地（3）电压极位置：）电压极位置：避开地下金属管线或地网延长线避开地下金属管线或地网延长线DL475-2006接地装置特性参数测量导则接地装置特性参数测量导则要求：要求：“尽量远离地线金属管路和尽量远离地线金属管路和运行中的输电线路，避免与之长段并行运行中的输电线路，避免与之长段并行”。电压线电压线破损几率较高，即便破损处用绝缘胶布包缠，如沿途浸泡在水中，或破损几率较高，即便破损处用绝缘胶布包缠，如沿途浸泡在水中，或下雨地湿等情形，对地绝缘将明显降低，将直接给电位差的测量带来紊乱，下雨地湿等情形，对地绝缘将明显降低，将直接给电位差的测量带来紊乱，导致电位差测量结果偏小，进而造成接地电阻测量结果偏小。导致电位差测量结果偏小，进而造成接地电阻测量结果偏小。2015年4月，省公司发布10kV户外配电设备接地电阻测试工作指引（试行）（广电生部【2015】106号。工作目的降低配网架空线路雷击跳闸率，减少配电设备雷击故障次数，提升配网防雷水平，规范10kV户外配电设备接地电阻测试工作。工作范围台变、柱上断路器、柱上负荷开关、10kV户外防雷装置的接地电阻测试，其它配电设备可参照本标准执行。三、配电设备接地电阻测试工作指引建立接地装置测试台账应按照线路建立辖区内10kV户外配电设备的接地电阻测试台账。根据台账对测试工作、整改情况等进行闭环管理测试时间要求应在每年第四季度常态化开展接地电阻测试工作，对测试结果异常的接地装置可在年底前结合停电完成复测。测试周期及标准要求10kV户外配电设备的接地电阻测试周期及标准要求工作内容测试方法10kV户外配电设备的接地电阻应采用三极法进行测试。不应拆开接地装置与设备的电气连接；连接测试线与接地引线时，必须戴10kV绝缘手套、穿绝缘鞋；若实测值与以往的测量结果相比有明显异常时，可采取改变辅助接地极布置方向、将辅助接地极更深地插入土壤、给辅助电流接地极泼水、增大辅助接地极距离等措施重新测量。测试步骤及注意事项工作内容l应优先选用直线法，当受周围环境限制而无法采用直线法，且接地装置周围的土壤电阻率较均匀时，可选用30夹角法。复测结果仍然不满足标准要求的接地装置缺陷，每月对缺陷进行汇总并报送至地市局生产设备部地市局应每月填报在月度缺陷明细表中，并报送至省公司缺陷报送运行单位应在次年4月前完成对不合格接地装置的整改；对于因地质因素或青赔困难等难以整改的接地装置，可通过延长接地极等方法降低接地电阻缺陷整改地市局应在每年4月前检查配电运行单位上一年度接地电阻测试及整完成改情况工作检查对于测试结果不合格的接地装置，可结合停电进行复测。在停电复测时应拆开接地装置与设备的电气连接停电复测接地电阻不合格情况的处理三、配网防雷保护措施二、配网防雷装置及接地配网防雷技术一、配网雷害机理一、配网雷害机理设备类别额定雷电冲击耐受电压（峰值，kV）全波通用截波隔离断口变压器类7585-开关类75-85电缆类75/95-架空线路瓷横担（S-210）210-悬式绝缘子（XP-45X2）2X110-针式绝缘子（P-20T）140-线间距60cm1200-表3.1 配电线路及设备的雷电冲击耐受水平1、配网雷害的影响因素配电线路及设备的耐雷水平对于配电线路：绝缘薄弱点在绝缘子处；对于整个配网：线路雷电冲击耐受水平配电设备。直击雷示意图1、配网雷害的影响因素直击雷基本特征：雷电压幅值：（Z0=300，配电线路冲击阻抗为300-550）当雷电流为10kA，U=1200kV，所以线路遭直击雷时，必然发生故障。频度：高度为8-15m配电线路直击雷频度，平均值为0.28次/（km.年）雷击点距离导线65m以内都算为直击雷。按照经验公式，我国一般地区雷电流幅值超过88kA的概率约为10%，超过100kA的概率约为7.3%。一、配网雷害机理感应雷示意图1、配网雷害的影响因素基本特征：雷电压幅值：（S为雷击点与线路的垂直距离65m，hc为导线的平均高度，取13m），当雷电流为100kA，U=500kV陡度：波形较为平缓，波头时间在几微秒到几十微秒，波长达数百微秒。频度：配网90%雷击都是感应雷。感应雷据实测统计，配网感应雷过电压一般不超过300kV。一、配网雷害机理配网架空线路因雷击而跳闸必须具备条件：（1）雷电过电压超过线路的绝缘水平引起线路绝缘冲击闪络；（2）冲击闪络继而转为稳定的工频电弧之后，开关才会动作。a：雷电波持续时间只有几十微秒，断路器来不及动作。b：绝缘子和空气间隙在冲击闪络之后，转变为稳定的工频电弧具有一定概率（当E6kV/m，建弧率可近似认为0）；c：在中性点绝缘或补偿方式，单相对地闪络时，并不跳闸，只有当雷击造成两相或三相绝缘闪络时，才可能引起跳闸。2、线路遭雷击跳闸的机理一、配网雷害机理配电设备遭雷击故障机理：绝缘部位闪络+工频续流损坏 （1）雷电过电压造成绝缘闪络（击穿）；（2）由二相以上的短路而引起工频续流将设备损坏。a：对于配网，感应雷过电压一般同时存在于三相导线，相间不存在电位差，只能引起对地闪络，如果两相或三相同时对地闪络即形成相间闪络事故。b：除同一杆的相间短路外，存在不同杆间的异相接地。3、设备遭雷击故障的机理一、配网雷害机理对固体绝缘类设备而言，绝缘击穿已经造成设备损坏。Eg1：绝缘导线遭雷击断线只要架空绝缘线路遭受雷击闪络，绝缘导线必然断线。架空绝缘线路雷击断线机理示意图一、配网雷害机理Eg2：雷击对电缆、电缆分接箱的影响1、对电缆影响较小：（1）来自架空线路的侵入波，经避雷器保护，且折射后的雷电压约为架空线路上1/5。（2）雷击于电缆附近，在电缆芯线和电缆金属护层均感应出较高的电位，但绝缘层所承受的电压较小。2、进出线若无避雷器保护，则电缆线芯上的感应雷过电压对电缆分接箱影响较大。一、配网雷害机理绝缘层所承受的电压较小1、避雷器抑制过电压二、配网防雷装置及接地能量吸收能力主要取决于避雷器的热特性，包括避雷器的瞬态和稳态散热能力（冲击电流容量5KA/cm2）。考核热特性的型式试验包括：（1）长持续时间电流冲击耐受试验；（2）动作负载试验；（3）工频电压耐受时间特性试验。避雷器遭雷击爆炸原因？答：单位时间内雷电冲击能量大于避雷器的能量吸收能力，超出了避雷器的瞬态散热能力，造成避雷器温度急剧上升，造成避雷器爆炸。当过电压超过避雷器的放电电压时，避雷器在纳秒级内导通，释放过电压能量，同时维持较低的残压。1、避雷器二、配网防雷装置及接地序号名称单位电站型配电型线路型1额定电压kV1717172最高持续运行电压(有效值)kV13.613.613.63标称放电电流kA55541/5s陡波冲击残压(峰值)不大于 5kA下kV51.857.557.558/20s雷电冲击残压(峰值)不大于5kA下kV455050630/60s操作冲击残压(峰值)不大于 下kV38.342.542.57直流1mA参考电压 不小于kV242525875%直流参考电压下的泄漏电流 小于A50505092ms方波通流容量 20次 不低于A150150150104/10s短时耐受电流(峰值)kA65656511输电线路放电等级IEC99-4-11112总的能量吸收能力(比能量kJ/kV)-888主要电气性能参数1、避雷器标称放电电流，kA5 kA2.5 kA1.5 kA额定电压，kV（r.m.s）13236207避雷器类型电站用避雷器线路避雷器配电用避雷器并联补偿电容器用避雷器电动机用避雷器电机中性点用避雷器变压器中性点避雷器低压避雷器设计类型高中低标称放电电流，kA10 kA5 kA2.5 kA重复电荷转移能力1，C0.40.20.1热电荷转移能力2，C1.10.70.45注1：为避雷器设计能够承受的电荷转移能力，对配网避雷器，用20次8/20s雷电冲击电流进行考核，该试验可在电阻片上进行，不必考虑热耗散性能，表中的数据为单次8/20s雷电冲击电流积分电荷值。以10kA标称电流最低要求单次为例，需对该避雷器用电阻片进行20次约25kA雷电冲击电流试验，其生命周期重复电荷转移能力应不低于。注2：为避雷器或热比例单元在热恢复试验中3分钟内能够承受的热电荷转移能力，对配网避雷器，同样使用8/20s雷电冲击电流注入热电荷。国标与IEC标准对比按照标称放电电流、重复电荷转移能力、热电荷转移能力分为高、中、低三档配网用避雷器的标称电流一般为5kA二、配网防雷装置及接地1、避雷器使用时应注意连接引线应符合要求按照标称放电电流、重复电荷转移能力、热电荷转移能力分为高、中、低三档南网典型设计规定：接地引上线应采用16mm的圆钢。GB/T28547-2012规定：避雷器应尽可能靠近所保护的设备，高压引线和接地引线长度应当尽可能短且直。接地引线采用铝绞线接地引线采用扁钢接地引线过长多点接地不规范施工对于5kA/s的陡波冲击电流，设10m长直线的电感为10H，则Ui=L*di/dt=10H5kA/s=50kV。二、配网防雷装置及接地2、防弧金具疏导线路雷击闪络后的工频续流电弧弧根离开绝缘导线，避免雷击断线。剥线型防弧金具穿刺型防弧金具二、配网防雷装置及接地3、放电箝位绝缘子疏导线路雷击闪络后的工频续流电弧弧根离开绝缘导线，避免雷击断线。采用普通的防弧金具和放电箝位绝缘子，在雷电击穿间隙后，容易形成工频续流，并燃弧直至线路跳闸以熄灭工频续流。二、配网防雷装置及接地4、外串联间隙金属氧化物避雷器雷电冲击过后，系统工作电压加在避雷器本体上，本体瞬间恢复到高阻抗阻断状态，工频续流被抑制在很小的范围内无法建弧，串联间隙绝缘性能迅速恢复，避雷器和线路恢复到正常运行状态。环形电极外串联间隙金属氧化物避雷器穿刺电极外串联间隙金属氧化物避雷器二、配网防雷装置及接地5、防雷接地（1）接地形式：设备保护用避雷器的接地线应与设备金属外壳连接，然后再接地。（优点：设备绝缘只承受避雷器的残压，否则还应包括地电压）（2）接地电阻值：接地电阻值较大时，地电位太高，对线路造成反击，造成线路跳闸。项 目周 期标准要求开关站、室内配电站、箱式变电站及户外环网单元-不大于4柱上断路器、柱上负荷开关、10kV户外避雷器1）6年2）柱上设备遭雷击损坏时3）同一线路当年受雷击跳闸3次及以上不大于10柱上变压器1）6年2）配变遭雷击损坏时1）当接地网与1kV及以下设备共用接地时，不应大于42）当接地网仅用于1kV以上设备时，不应大于10。二、配网防雷装置及接地三、配网防雷保护措施1、配网防雷保护指导原则坚持差异化防雷，根据地闪密度、线路重要程度采取不同的防雷措施；必须坚持综合治理，将提高防雷装置运行可靠性、接地电阻合格率和防雷设施施工质量结合起来，才能达到最佳的防雷效果；现阶段配网防雷切实可行的目标为减少设备雷击故障，对于有重要用户或可靠性要求高的地区或线路，可采取措施降低雷击跳闸率；配网防雷保护主要针对感应雷，可根据实际需要针对直击雷采取措施；防雷保护应追求技术效果与经济成本的优化配置。2、配网架空线路的防雷保护（1）架空地线保护目的：（1）防止直击雷；（2）降低雷电感应过电压幅值。应用：35kV及以下线路，一般不沿全线架设避雷线；在发电厂、变电站的进出线段宜架设地线，加挂地线长度一般宜为1.0km-1.5km。6kV20kV混凝土杆塔架空电力线路：在平均年雷暴日数超过40但不超过90的多雷区可架设地线。未沿全线架设避雷线的35kV新建线路中的大跨越段，宜架设避雷线。旧线路不宜加装避雷线。注意事项：对于架设地线的杆塔，地线对边导线的保护角宜采用2030。山区单根地线的杆塔可采用25。高杆塔或雷害比较严重地区，可采用零度或负保护角或加装其他防雷装置。重冰区的线路，不宜采用过小的保护角。三、配网防雷保护措施2、配网架空线路的防雷保护（3）加强线路绝缘将普通针式绝缘子换成复合绝缘子或瓷横担绝缘子；将普通铁横担换成复合绝缘横担；将裸导线换成绝缘导线。（2）不平衡绝缘保护目的：降低雷击跳闸率。可采用“不平衡”绝缘布置措施，即顶相采用弱绝缘而两边相采用强绝缘的措施，能够显著提高两相临界闪络电流，降低雷击跳闸率。三、配网防雷保护措施（4）易击段的防雷保护目的：降低雷击跳闸率。易击段：a）大跨越 高杆塔；b）川山结合处、山口、风口、峡谷处、山坡阳面、水草滩等处的杆塔增强绝缘，推荐按其工作电压选择的绝缘强度再增加15；必要时应该装设避雷器或保护间隙。2、配网架空线路的防雷保护（4）架空线路交叉处的防雷保护目的：在不同电压等级架空线交叉处发生闪络，将给较低电压等级的配电线路带来严重危害。应用：a）线路交叉处空气间隙的冲击绝缘强度不低于两侧杆塔上导线对地绝缘的冲击强度。交叉档两端的钢筋混凝土杆塔或铁塔（上、下方线路共4基）不论有无避雷线，均应接地；b）3kV及以上电力线路交叉档两端为钢筋混凝土杆且无避雷线时，应装设保护间隙或避雷器；c）与3kV及以上电路线路交叉的低压线、通信线、交叉档两端应装设保护间隙或避雷器。避雷器和保护间隙的接地电阻应尽量小，要满足有关规程规定的线路杆塔接地电阻值。根据土壤电阻率大小不同，接地电阻要在1030以下。三、配网防雷保护措施2、配网架空线路的防雷保护三、配网防雷保护措施2、配网架空线路的防雷保护（5）绝缘导线雷击断线防护a）距变电站电气距离1km范围内的出线线路段，雷电活动强烈地区的或者向重要负荷供电的线路，以及大跨越线路段，防护产品宜使用带外串联间隙金属氧化物避雷器。雷电活动特别强烈地区的新建线路，可考虑联合使用带外串联间隙金属氧化物避雷器和避雷线，并做好避雷线的接地。其它线路段，考虑经济成本因素，可采用疏导式防护产品，推荐选用剥线型放电箝位绝缘子和穿刺型防弧金具。b）若防护产品安装在配电设备（变压器、电缆头、线路开关）附近，配电设备临近一基电杆上的防护产品应使用带外串联间隙金属氧化物避雷器并设置接地。c）对可能发生雷害事故的线路段，防护产品应逐基电杆逐相安装。防护产品接地与否不影响对本基电杆的保护效果，但设置接地相比不设置接地，会降低临近电杆绝缘闪络概率。对于新建线路，宜在每基电杆处设置接地，对于已运行线路，不强制要求设置接地。三、配网防雷保护措施产品或措施避雷线加强线路绝缘无间隙避雷器外串联间隙避雷器防弧金具放电箝位绝缘子环形电极 穿刺电极剥线型穿刺型剥线型穿刺型技术特点对直击雷过电压的抑制作用有限，可作为一种辅助强化措施。提高耐受感应雷过电压的能力。无间隙避雷器电阻片长期承担运行电压，存在老化损坏的可能，需要定期检验。与无间隙避雷器相比，避雷器本体电阻片长期承担的运行电压很低，不存在老化问题。安装时需要剥离导线 绝 缘 层，存在绝缘局部裸露和密封问题。与剥线型相比，不破坏导线的 密 封 性，不存在导线绝缘局部薄弱问题。安装时需要剥离导线 绝 缘 层，存在绝缘局部裸露和密封问题。与剥线型相比，不破坏导线的 密 封 性，不存在导线绝缘局部薄弱问题。避雷器本体损坏后，绝缘导线仍存在一次断线的可能。避雷器本体 损 坏 后，依然能保护绝缘导线免于断线。（6）配电线路防雷保护措施的技术经济性评价2、配网架空线路的防雷保护三、配网防雷保护措施产品或措施避雷线加强线路绝缘无间隙避雷器外串联间隙避雷器防弧金具放电箝位绝缘子环形电极 穿刺电极剥线型穿刺型剥线型穿刺型综合效果一定程度上降低线路雷击闪络和断线的概率。基本避免线路雷击闪络和断线。能保护绝缘导线免于雷击断线，提高重合闸成功率，但不降低线路雷击跳闸次数。安装要求一般一般一般一般高（应关注高压穿刺电极的安装）一般高（关注高压穿刺电极的安装）较高（应关注高压电极的安装）高（应关注高压穿刺电极的安装）经济成本一般较高较高高高一般较高一般高（6）配电线路防雷保护措施的技术经济性评价2、配网架空线路的防雷保护三、配网防雷保护措施3、配电设备防雷保护配变（1）柱上配电变压器的高、低压侧应靠近变压器装设避雷器，其接地线应与变压器金属外壳在一起接地。（2）对于易遭雷击发生故障或位于线路末端的柱上变压器，宜在变压器相邻的4基杆塔同时加装避雷器。柱上其它设备对于经常断路运行而又带电的柱上断路器、负荷开关或隔离开关，应在带电侧装设避雷器，其接地线应与柱上断路器的金属外壳连接。开关站、室内配电站、箱式变电站及户外环网单元（1）当高低压进、出线采用电缆时，与10kV架空线路连接的电缆，当电缆长度大于50m时，应在其两端装设避雷器；当电缆长度不大于50m时，可在线路变换处一端装设。（2）开关站、室内配电站、箱式变电站内的配电设备，以及户外环网单元宜靠近设备处装设避雷器保护，并与设备金属外壳在一起接地。三、配网防雷保护措施感谢聆听请批评指正四、10kV户外避雷器差异化轮换工作1、10kV避雷器差异化轮换策略轮换策略：对避雷器进行预期运行寿命评估，得到避雷器轮换周期；当避雷器到达轮换周期后直接进行更换；对更换后的避雷器进行试验评估，符合条件的进行再利用。提供了新的运维方法，有效加强了避雷器的运维；减少实际停电时间；减少现场的运维工作量。停电预试到期更换四、10kV户外避雷器差异化轮换工作1、10kV避雷器差异化轮换策略轮换周期：根据不同地区的地闪密度、平均雷暴日、线路长度和地形等参数，采用避雷器寿命评估方法计算得到寿命周期。寿命计算影响因素地闪密度地形线路长度、高度平均雷暴日广东电科院2012年科技项目广东电网配网防雷技术研究及应用成果，获公司科技进步二等奖四、10kV户外避雷器差异化轮换工作 不同地区雷电活动强度差异较大，轮换周期不同，应进行差异化的运维。l珠三角地闪密度11.0次/平方公里.年，而粤北部分地区2.78地闪密度5.0。1、10kV避雷器差异化轮换策略四会市避雷器使用寿命推荐表潮阳市避雷器使用寿命推荐表举例：据统计，四会市地闪密度11.782次/平方公里.年，潮阳市地闪密度4.730次/平方公里.年。以一条14km的线路为例，四会供电局的轮换周期为3年，而潮阳供电局的轮换周期则为6年。四、10kV户外避雷器差异化轮换工作2、10kV户外避雷器差异化轮换试点工作2015年4月，省公司发布2015年配网10kV户外避雷器差异化轮换试点工作方案（广电生部【2015】66号），选取肇庆、清远、惠州和阳江四个供电局开展试点工作。四、10kV户外避雷器差异化轮换工作以降低配电线路雷击跳闸率为目标,以差异化轮换为手段，通过加强避雷器运维，提高避雷器运行可靠性，根据各区（县）雷暴日、地闪密度、线路长度、杆塔高度等参数，分区分线制定配网10kV户外避雷器轮换周期，按周期开展轮换。工作思路2015年，在肇庆、阳江、惠州、清远供电局各选取至少1个区县局为试点单位，全部完成到期避雷器的轮换。公司设备部组织电科院及各试点单位全部完成轮换后避雷器的试验鉴定，完成差异化轮换试点工作总结，制定推广应用策略。工作目标122、10kV户外避雷器差异化轮换试点工作四、10kV户外避雷器差异化轮换工作轮换对象：10kV户外无间隙避雷器确定轮换周期：根据避雷器使用寿命推荐表，结合线路实际情况，确定线路10kV避雷器的轮换周期制定轮换计划：排查避雷器运行年限，制定轮换计划。制定避雷器轮换计划开展轮换：合理安排停电时间，11月30日前完成10kV避雷器的更换工作。组织完成轮换工作抽样检测：电科院完成，不少于1%比例抽取。常规试验：试点区县局自行完成，试验项目：外观检查、绝缘电阻和直流泄漏电流试验，试验合格且运行年限不超过10年的避雷器应再利用（转备品备件或供下一次轮换使用）。运行评价：由电科院结合抽样检测和常规试验结果对避雷器进行运行状态评价。轮换后避雷器试验鉴定工作内容32、10kV户外避雷器差异化轮换试点工作四、10kV户外避雷器差异化轮换工作工作计划42、10kV户外避雷器差异化轮换试点工作感谢聆听请批评指正
