广联达辅助造价管理.pptx

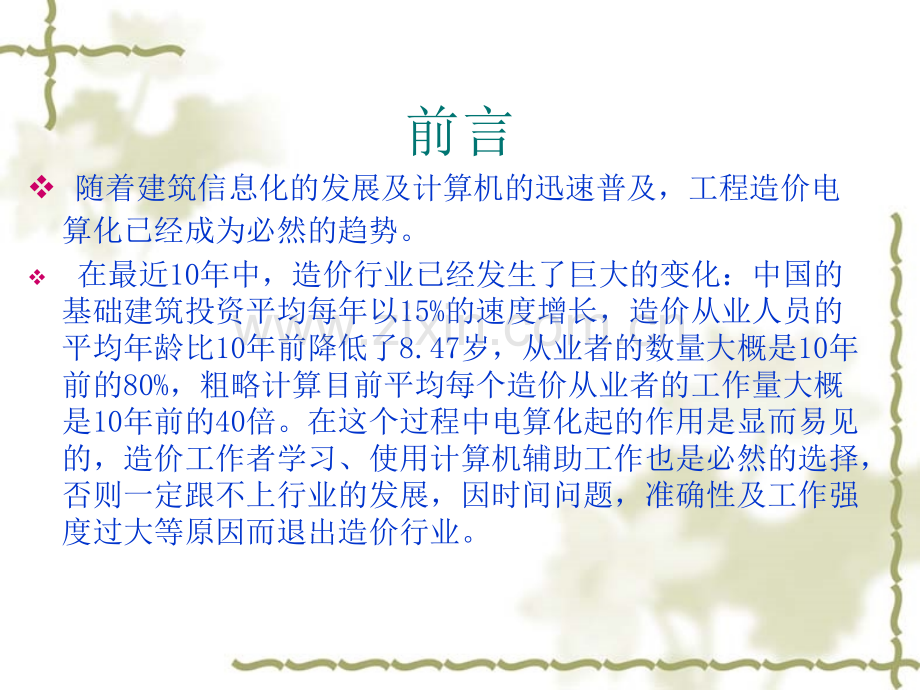

前言v 随着建筑信息化的发展及计算机的迅速普及，工程造价电算化已经成为必然的趋势。v 在最近10年中，造价行业已经发生了巨大的变化：中国的基础建筑投资平均每年以15%的速度增长，造价从业人员的平均年龄比10年前降低了8.47岁，从业者的数量大概是10年前的80%，粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。在这个过程中电算化起的作用是显而易见的，造价工作者学习、使用计算机辅助工作也是必然的选择，否则一定跟不上行业的发展，因时间问题，准确性及工作强度过大等原因而退出造价行业。v计价软件应用较为广泛：算量，钢筋计算，计价等。v软件算量很快：我们统计过这样一组数据，一根三跨的平面整体表示方法标注的梁，让大家手工计算钢筋，在20分钟能够计算出结果的只有15.224%。与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有0.32%。在学习完广联达算量软件，使用一段时间比较熟练后，用软件在1分钟内能够计算出结果为97.077%。一万平米的工程，利用GGJ软件在一天内计算出准确完整工程量也已司空见惯，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。特别是钢筋！v同时注意：软件算量会有错误同时注意：软件算量会有错误!课程内容：1）算量土建算量软件安装算量软件钢筋算量软件2）计价清单定额钢筋抽样软件单元1 总述课程目标v了解钢筋抽样软件的价值v掌握用软件做工程的流程v掌握用软件做工程的常用功能7钢筋软件算量原理 GGJ2009产品通过画图的方式，快速建立建筑物的计算模型，软件根据内置的平法图集和规范实现自动扣减，准确算量。单元2 软件操作流程建 轴 网建 楼 层建 工 程绘图输入汇 总 看 结 果识图绘图单构件输入定义核量一建工程v关注点：v1、软件版本号v2、工程基础信息 v3、计算及节点设置v4、抗震等级v5、比重，弯钩设置11二.建楼层v关注点：v1、添加楼层v2、插入楼层v3、地下室建立(首层标记)v4、首层标高和首层标记v5、楼层钢筋缺省设置v6、复制到其他楼层12三.建轴网v关注点：v1、开间，进深v2、轴号自动排序v3、辅助轴线（平行，三点画弧）四.绘图输入主要内容包括1、绘图界面介绍2、框架结构绘图操作3、其他基础绘图操作4.1绘图界面介绍v菜单栏154.1绘图界面介绍v工具栏164.1绘图界面介绍v导航栏174.1绘图界面介绍v提示栏184.2框架结构4.2.1框架流程v按照支座关系：柱-梁-板-基础204.2.2柱-识图v钢筋级别表示：214.2.2柱-识图224.2.2柱-定义234.2.2柱-绘图v关注点：v1、点v2、查改标注4.2.2柱-核量查看钢筋量编辑钢筋注意：因为没画梁和基础，所以不存在锚固关系，柱钢筋通算，画上梁和基础后，钢筋就计算正确了。254.2.2柱-总结v柱的定义：1、类别2、全部纵筋和角筋、B边一侧、H边一侧两种输入方式的适用情况3、箍筋信息输入：A8-1004、其他箍筋5、芯柱6、节点区箍筋7、上下加密范围v柱的绘制：点查改标注 2711上：上部通长筋上：上部通长筋中中：侧面纵向钢筋构造或抗扭：侧面纵向钢筋构造或抗扭下下：下部钢筋：下部钢筋(通长筋或不通长通长筋或不通长)左左：左支座钢筋：左支座钢筋中中：架立钢筋或跨中钢筋：架立钢筋或跨中钢筋右右：右支座钢筋：右支座钢筋箍筋箍筋附加钢筋：吊筋、次梁加筋、加腋钢筋附加钢筋：吊筋、次梁加筋、加腋钢筋4.2.3梁-识图4.2.3梁-识图v标注方式v集中标注包含钢筋种类v上部通长筋v下部通长筋v构造筋（抗扭钢筋）v箍筋284.2.3梁-识图v标注方式v原位标注包含钢筋种类v左支座负筋v右支座负筋v中间支座筋v下部筋29悬挑钢筋架立筋次梁加筋吊筋加腋钢筋4.2.3梁-定义v关注点v1、类别 v2、钢筋信息 304.2.3梁-绘图v关注点：v1、直线，画弧 v2、原位标注，平法表格 v3、梁跨（原位）数据复制 v4、应用同名梁 v5、对齐 314.2.3梁-核量 v梁支座负筋伸入长度左、右支座负筋的计算左、右支座负筋的计算第一排长度第一排长度=左或右支座锚固左或右支座锚固+净跨长净跨长/3/3第二排长度第二排长度=左或右支座锚固左或右支座锚固+净跨长净跨长/4/4第三排长度第三排长度=左或右支座锚固左或右支座锚固+净跨长净跨长/5/54.2.3梁-核量 v梁支座负筋伸入长度33中间支座负筋长度计算中间支座负筋长度计算上排长度上排长度=2*max(=2*max(第一跨第一跨,第二跨第二跨)净跨长净跨长/3+/3+支座宽支座宽下排长度下排长度=2*max(=2*max(第一跨第一跨,第二跨第二跨)净跨长净跨长/4+/4+支座宽支座宽下排长度下排长度=2*max(=2*max(第一跨第一跨,第二跨第二跨)净跨长净跨长/5+/5+支座宽支座宽4.2.3梁-核量 v箍筋加密区34根数根数=(=(左加密区长度左加密区长度-50)/-50)/加密间距加密间距+1)+(+1)+(非加密区长度非加密区长度/非加密间距非加密间距-1)+(-1)+(右加密区长度右加密区长度-50)/-50)/加密间距加密间距+1+1）4.2.3梁-总结35梁的定义：集中标注信息梁的绘制：直线原位标注：原位标注信息原位标注：梁平法表格上、下部通常筋箍筋侧面纵筋（构造、抗扭）左、右、中支座负筋架立筋 下部非通长筋悬挑钢筋次梁加筋吊筋加腋钢筋拉筋4.2.3梁-总结36梁原位标注下部钢筋可以处理的情况：梁下部非通长筋 变截面 变箍筋 变侧面纵筋4.2.3梁-总结37梁跨数据复制梁原位标注复制应用同名称梁悬挑梁：shift+左键（坐标偏移）核量：报表 查看钢筋量 ID（Ctrl+F）编辑钢筋 属性 4.2.4板-识图v板钢筋类别 受力筋38底筋面筋4.2.4板-识图v板钢筋类别 负筋39边支座负筋4.2.4板-识图v板钢筋类别 受力筋40温度筋4.2.4板-识图v板钢筋类别 负筋41跨梁支座负筋4.2.4板-识图v板钢筋类别 分布筋424.2.4板-识图v板钢筋类别 马凳筋434.2.4板-定义v关注点：1、马凳筋 444.2.4板-绘图关注点：1、点 2、自动生成板3、热键 454.2.4板受力筋-定义关注点：1、类别2、板受力筋 3、跨板受力筋 464.2.4板受力筋-绘图关注点：1、单板，多板 2、水平，垂直，xy方向 3、查看布筋情况 474.2.4板负筋-定义关注点：1、左右标注 2、单边（非单边）3、标注是否含支座宽 4、分布钢筋 484.2.6板负筋-绘图关注点：1、按梁，画线布置 2、交换左右标注 3、修改负筋长度 建立负筋时，只需建立一类钢筋，尺寸不同选中修改即可4、查看布筋范围 494.2.4板负筋-核量v负筋中有分布筋50端支座负筋的分布筋端支座负筋的分布筋长度长度计算计算分布筋和负筋搭接分布筋和负筋搭接150mm150mm4.2.6板负筋-核量v负筋中有分布筋中间支座负筋的分布筋计算中间支座负筋的分布筋计算长度长度=轴线轴线(净跨净跨)长度长度-负筋标注长度负筋标注长度*2+2+搭接长度搭接长度*2+2+弯勾弯勾*2 2 4.2.4板-总结板板受力筋板负筋底筋面筋中间层筋温度筋板负筋分布筋马凳筋4.2.4板-总结板绘图：点、自动生成板 修改构建图元名称热键：单独按字母（Z、L、B）Shift+z、L、B显示/隐藏构件显示/隐藏构件名称！注意：输入法必须为英文4.2.4板-总结板受力筋：单板/多板 跨板受力筋：接触三块板的负筋，中间承受正弯 距。水平垂直Xy方向4.2.4板-总结板负筋：定义板负筋时注意：1、只要钢筋信息（级别、直径、间距）一 致，即使深入长度不一样，都定义为一种；2、分布筋信息直接在负筋属性中输入。核查布筋范围：受力筋：查看受力筋布置情况 负 筋：查看布筋范围 4.2.5相似楼层处理v（楼层复制）修改构件的顺序和绘图顺序保持一致。v柱 梁 板 564.2.6顶层v柱自动判断边角柱 574.2.6顶层v梁屋面框架梁 584.2.6顶层v板斜板 594.2.6顶层v斜板操作步骤：1、画板2、合并3、偏移4、分割5、三点定义斜板（注意：三点为屋脊处两个点、最低处一个点）6、平齐板顶60整体偏移：偏移方向和偏移值相同多边偏移：偏移值和偏移方向不同4.2.8独立基础-识图614.2.8独立基础-定义新建独立基础 新建独立基础单元624.2.8独立基础-绘图v关注点：点（找柱子中心点）634.2.10基础梁v识图644.2.10基础梁定义 类别 箍筋贯通布置654.2.10基础梁-绘图关注点：1、直线2、原位标注注意：基础梁绘图及标注方式可以参照框架梁；664.2.11基础总结关注点：v1.独立基础、条形基础、桩承台都需要建立基础单元，否则 不能绘制v2.以地上结构为绘图基础，即可灵活操作基础构件v3.相对底标高v4.相对偏心距674.2框架结构总结按照支座关系：柱-梁-板-基础五.单构件输入v构件管理参数输入 v 楼梯v桩手工算量钢筋 直接添加钢筋 选择钢筋图形五.单构件输入主要内容：1、参数输入 2、添加钢筋构件705.1单构件输入-定义 v构件管理1、参数输入 2、添加构件715.1.1参数输入-楼梯5.1.1楼梯-汇总出量5.1.2参数输入-桩5.1.3直接输入-阳角放射筋5.单构件总结v直接输入-阳角放射筋v参数输入-楼梯、桩等6报表自学课件总结v1.软件做工程总体流程：78建 轴 网建 楼 层建 工 程绘图输入汇 总 看 结 果单构件输入自学课件总结v2.软件做工程楼层处理流程：v先地上、后地下：首层 二、三层 顶层 基础层；v先主体、后零星：柱 梁 板 基础 楼梯 零星构件；自学课件总结v3.构件处理步骤：绘图输入（柱、梁、板）识图绘图定义核量第一部分 图形算量v目前市场经常使用的软件：1）广联达2）斯维尔3）神机妙算4）鲁班应用最为广泛的是广联达。第一节 软件介绍v1.1软件使用思路：根据软件操作流程（新建工程、建立楼层、建立轴网、绘制构件、报表汇总）按照实例工程做建筑（墙、门、窗、过梁）、结构（柱、梁、板、楼梯）、装修（房间）、其他（散水、平整场地、建筑面积、楼层复制、栏板、阳台、斜板、女儿墙、屋面）、基础（条形基础、独立基础、桩承台、桩、满基、满基垫层、基槽土方、基坑土方、大开挖）等五部分内容。1.2 软件安装（略）加密锁：（蓝色深思锁）必须装新锁驱动，最好是新加密锁驱动127版本。一定要安装加密锁驱动！1.3 软件基础知识（1）算量软件能算什么量算量软件能算什么量 算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。钢筋是另外一个软件。（2）算量软件是如何算量的算量软件是如何算量的 软件算量并不是说完全抛弃了手工算量的思想。实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。总结v基于手工的算量思维基于手工的算量思维，清楚自己想要的量，清楚自己想要的量,利用软件这个工具，快速准确的完成工程量的计利用软件这个工具，快速准确的完成工程量的计算算软件可以按计算规则算出很多量软件可以按计算规则算出很多量可前提是可前提是我们必须清楚自己想要什么量！我们必须清楚自己想要什么量！软件软件算量算量手工手工算量算量总结软件算量v软件算量并不是说完全抛弃了手工算量的思想。无论是手工算量，还是软件算量，我们所要的量无非是长度、面积、体积。实际上，图形算量软件是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。软件中层高确定高度；轴网确定位置；属性确定截面。我们只需把点形构件、线形构件和面形构件画到软件当中，就能根据相应的计算规则快速、准确的计算出所需要的工程量。v下图是软件操作的基本流程，按图上的操作步骤我们可以轻松的将复杂的工程量计算出来，满足工程招投标及结算审核的需要。软件算量的流程1.3 拿到图纸我们该怎么下手程序绘图方法基本构件及绘图方法：点、线、面第二章 操作详解第一节新建工程一、一、新建工程新建工程v1.启动软件：（方法一）双击桌面“广联达图形算量软件GCL 8.0”图标（如图2.1），启动软件。方法二：双击桌面上的广联达工程量清单整体解决方案快捷图标，左键单击“图形算量软件”项目，启动软件；（图2.1）2.新建工程：第一步：进入图形算量软件GCL V8.0后，鼠标左键点击【新建向导】按钮，弹出新建工程向导窗口；（图2.3）第二步：输入工程名称，选择标书模式、计算规则、清单库和定额库。（图2.4）注：您可以根据您所在的地区，注：您可以根据您所在的地区，可以选择相应的计算规则。可以选择相应的计算规则。v注1：如果工程是清单计价模式，则要求选择“招标”或“投标”模式；如果工程是定额算量模式，则选择“定额模式”即可。v注2：如果是清单算量要求在计算规则后面的倒三角中选择清单规则，如是投标或招标方计算标底还需按要求选择定额规则；如果是定额算量要求选择定额规则。第三步：连续点击【下一步】按钮，分别输入工程信息、编制信息及辅助信息；v注：工程信息、编制信息与工程量计算没有关系，只是起到标识的作用，该部分内容均可以不填写。您可以根据实际情况输入，不会对计算有任何影响。第四步：点击【下一步】按钮，输入辅助信息；在这里，室外地坪相对标高输入0.3m，外墙裙高度为0；温馨提示：1、室外地坪相对标高影响外装修以及土方的工程量；2、外墙裙高度影响外装修工程量；第五步：完成；您可以查看所输入的信息是否正确，如果不正确，您可以点击“上一步”进行修改；确认输入信息无误后可以点击“完成”。点击完成后就可以完成工程的新建；（图2.6）注：点击完成后，发现工程信息有错误，可以在相应的属性值进行修改。v建立工程部分小结：建立工程部分小结：v1、室外地坪相对标高：、室外地坪相对标高：按照图纸输入准确信息，此部分信息影响外墙装修工程量及土方回填工程量，一定要结合图纸或实际准确输入；v 2、外墙裙高度：、外墙裙高度：根据实际外墙裙高度以毫米为单位进行输入；清楚这两个量从图纸什么地方找到，单位！二、工程设置：二、工程设置：用户在新建完工程后，可以在导航栏中用户在新建完工程后，可以在导航栏中的工程设置查看标书模式，计算规则的版本号及定额库和的工程设置查看标书模式，计算规则的版本号及定额库和清单库等信息，如下图所示：（图清单库等信息，如下图所示：（图2.7）提示：计算规则的版本号要与主程序的版本号一致，否则将导致计算错误。三、楼层管理三、楼层管理1、建立楼层、建立楼层在导航栏在导航栏“工程设置工程设置”选择选择“楼层管理楼层管理”，通过，通过【添加楼层添加楼层】按钮快速建立楼层，修改楼层高度，基础层按钮快速建立楼层，修改楼层高度，基础层1.6m，首层，首层3.6m，第二层，第二层3m，第三层，第三层3m。（图。（图2.8）2、标准层的建立 实际工程中，第二层到第五层为标准层时，在楼层编码处输入2-5或者25回车即可；不连续的标准层如2层、4层、6层为标准层，则楼层编码可定义为2，4，6；3、地下室的建立操作步骤：第一步：点击“添加楼层”按钮；第二步：把所添加的最高楼层编码改为-1，如有两层地下室把次高楼层编码改为-2；第三步：点击“楼层排序”按钮，软件自动按照楼层编码进行排序。提示：1、基础层与首层楼层编码及其名称不能修改；2、建立楼层必须连续；3、顶层必须单独定义（涉及屋面工程量的问题）；4、软件中的标准层指每一层的建筑部分相同、结构部分相同、每一道墙体的混凝土标号、砂浆标号相同、每一层的层高相同。即在标准层内所有的全部相同；0.000基础垫层底注意：基础层层高0.0000.0001.400软件中的基础层层高和实际意义不同，在软件中还要定义垫层。软件里面的层高！基础层层高地下室底基础垫层底 基础底标高不同，按最深的定义1层建筑物放在什么上面？建筑物放在什么上面？地基上地基上地基上面是什么？地基上面是什么？是基础是基础基础上面是哪一层？基础上面是哪一层？可能是地下室；也可能是首层可能是地下室；也可能是首层地下室可能有多少层？地下室可能有多少层？无数层无数层补充内容：软件中的分层方法分层之前要了解的内容！我们给无数层起个名字子！我们给无数层起个名字子！-n-2层层-2-2层上面是哪一层？层上面是哪一层？-1层层-1-1层上面是哪一层？层上面是哪一层？是首层是首层首层上面是哪一层？首层上面是哪一层？2 2层层2 2层上面是哪一层？层上面是哪一层？3层层3 3层上面是哪一层？层上面是哪一层？4层层。？。？在图纸上在图纸上2n2n层通常叫什么层？层通常叫什么层？标准层标准层标准层上面是哪一层？标准层上面是哪一层？顶层顶层顶层上面是哪一层？顶层上面是哪一层？屋面层屋面层屋面层上面是哪一层？屋面层上面是哪一层？！基础层基础层-n-2层层-1层层首层首层2n层层顶层顶层屋面层屋面层软件分层的“七层”法。基础层基础层-n-2层层-1层层首层首层2n层层顶层顶层屋面层屋面层-n-2层有什么特点？层有什么特点？全部埋在地下全部埋在地下因列项方法相同，我们将其看做是一层因列项方法相同，我们将其看做是一层2n层层不不管管是是不不是是标标准准层层，因因其其列列项项方方法法相相同同，我我们们将将其看做是一层其看做是一层-1层有什么特点？层有什么特点？有可能部分在地上，部分在地下有可能部分在地上，部分在地下按照这个原理我们把按照这个原理我们把1号教学楼分成多少层？号教学楼分成多少层？基础层基础层有有-n-2层层无无-1层层无无首层首层有有2层层有有3层层有有屋面层屋面层有有按照建筑物的分层原按照建筑物的分层原理，任何一个建筑物理，任何一个建筑物分出的层数都比实际分出的层数都比实际层数多两层层数多两层4（顶）层（顶）层有有6 6层层其中，其中，2、3层虽然不层虽然不是标准层，但是列项是标准层，但是列项的思路和方法相同的思路和方法相同不管多么复杂的建筑不管多么复杂的建筑物分层以后都相对简物分层以后都相对简单单练习注意：屋面层不一定是最顶层注意：屋面层不一定是最顶层第二节第二节 新建轴网新建轴网 在导航栏中，切换到绘图输入界面，软件共分为：标题栏、菜单栏、工具栏、导航条、绘图区、状态栏六个部分。如下图所示：（图9）。A.标题栏标题栏：标题栏中从左向右分别显示GCL 8.0 的图标，当前所操作工程的文件名称（软件缺省的文件名为：x:GrandsoftGCL8.0Projects缺省用户*.GCL）及软件当前版本号如Buildxxx，最小化、最大化、关闭按钮；其主要的作用是显示当前正在操作的工程。B.菜单栏：菜单栏：菜单栏的主要作用就是触发软件的功能和操作，软件的所有功能和操作都可以在这里找到C.工具栏：工具栏：工具栏提供软件操作的常用功能键和快捷键，包括：常用工具条、构件工具条、捕捉工具条、修改工具条、窗口缩放工具条，主要作用就是辅助用户进行快速绘图，以提高用户的应用效率D.导航栏导航栏：导航条主要是显示软件操作的主要流程和常用构件图元，帮助用户快速进行页面和构件切换；软件中设置了“常用类型”功能，用户可根据需要把工作中常用的构件放到该菜单下，方便进行构件选择和切换。E.绘图区：绘图区：绘图区是用户进行绘图的区域，用户在该区域建立轴网、绘制图元构件、套取构件做法、然后由软件自动进行工程量的计算F.状态栏：状态栏：这里会显示各种状态下的绘图信息，主要包括：当前楼层层高、当前楼层底标高、软件操作提示信息（辅助用户进行软件学习和操作）一、新建轴网一、新建轴网在导航条中选择“轴网”构件类别的“轴网”构件类型使用【轴网管理】功能，可以对轴网进行建立、修改、删除等操作，操作步骤为：1、建立、建立“矩形轴网矩形轴网”第一步：点击工具栏中【轴网管理】按钮，打开“轴网管理”界面；第二步：点击【新建】按钮进入“新建轴网”窗口，在“轴网名称”处输入“矩形轴网1”；（图10）导航栏：轴网轴网管理新建；v第三步：在轴距处输入“3600”回车；“3000”回车；“4200”回车；“4200”回车；“3000”回车；“3600”回车；输入“5350*2”（表示有两个相同的轴距）回车，轴网的下开间即建立好了；同理输入“上开间”；检查无误后，点击“轴号自动排序”即可与图纸完全对应；软件默认下开间。第四步：在“类型选择”处点击“左进深”，在轴距处输入“4800”回车、“1400”回车、“4500”回车，“1500”回车，轴网的左进深即建立好了；同理输入“右进深”。此时在左边预览区域出现新建的轴网预览，如果您输入的轴距错误了，可以立刻进行修改；检查无误后，点击“轴号自动排序”即可与图纸完全对应；（图11）v第五步：点击“确认”按钮新的轴网就建立成功了；（图（图11）v第六步：点击“选择”按钮，如果还要新建轴网可以点击“新建”按钮继续新建轴网；v第七步：在弹出的窗口中选择“确定”按钮轴网就建立好了；确定选择：出现角度对话框。该角度是指当前选中的轴网与绘图区X轴方向的夹角。顺时针旋转为“负”，逆时针旋转为“正”，注：下、上开间：图纸给定的水平间距；左键根据图纸间距双击“常用值”数据，自动在右边轴距显示，如轴号不同可直接修改，如“常用值”数据没有可直接在轴距位置输入；v左、右进深：图纸给定的垂直间距；左键根据图纸间距双击“常用值”数据，自动在右边轴距显示，如轴号不同可直接修改，如“常用值”数据没有可直接在轴距位置输入；2、同理我们可以建立、同理我们可以建立“圆弧轴网圆弧轴网”（图12）第一步：点击工具栏中“轴网管理”按钮，打开“轴网管理”界面；第二步：点击“新建”按钮进入“新建轴网”窗口，在“轴网名称”处输入“圆弧轴网1”；第三步：在角度处输入“45*2”后回车；第四步：在“类型选择”处点击“左进深”，在弧距处输入“3500”回车；第五步：点击“确认”按钮新的轴网就建立成功了；第六步：点击“选择”按钮，二、平行辅轴二、平行辅轴所谓平行辅轴就是与主轴网中的轴线或与已画好的辅轴相平行并间隔一段距离的辅助轴线。操作步骤：（图13）第一步：点击“工具导航条”-“辅助轴线”；第二步：点击“绘图工具条”-“平行辅轴”；第三步：按鼠标左键选择基准（参考）轴线，弹出“输入偏移距离”界面；第四步：输入偏移数值及轴号，在偏移距离处输入“3300”，轴号为“1/C”，点击“确定”按钮，一条平行辅轴就建立好了点击“确定”，完成操作；提示：当输入的偏移距离为正数时，偏移的方向为X轴或Y轴的正方向；当输入的偏移距离为负数时，偏移的方向为X轴或Y轴的负方向；三、修改轴网三、修改轴网当我们建立完轴网后才发现所建立的轴网与图纸不相符合，这时可以利用“修改”轴网功能进行修改，操作步骤为：第一步：点击工具栏中“轴网管理”按钮，打开“轴网管理”界面；第二步：点击“修改”按钮进入“修改轴网”窗口，针对错误的地方进行修改即可；第三步：点击“确认”按钮对已经修改过的轴网进行保存；第四步：在弹出的“轴网管理”窗口点击“关闭”按钮，修改过的轴网即自动在绘图区域刷新，而无需点击“选择”按钮。画好的图如上:第三节 建筑部分 实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。分层以后我们能不能算量？分层以后我们能不能算量？不能不能我们要继续往下分我们要继续往下分接下来我们要进行的工作是接下来我们要进行的工作是分层后要进行的工作第二步：分第二步：分 块块先先 将将 首首 层层 切切 出出 来来 我们把某一层切出来（以首层为例）我们把某一层切出来（以首层为例）按照建筑物的组合原理我们按位置将其分成六大块按照建筑物的组合原理我们按位置将其分成六大块1.围护结构围护结构2.顶部结构顶部结构3.室内结构室内结构4.室外结构室外结构5.室内装修室内装修6.室外装修室外装修分块以后我们能不能算量？分块以后我们能不能算量？不能不能我们要继续往下分我们要继续往下分接下来我们要进行的工作是接下来我们要进行的工作是第三步：分第三步：分 构构 件件围护结构包含哪些构件？围护结构包含哪些构件？1.1.柱子柱子2.2.梁梁3.3.墙（内外）墙（内外）4.4.门门5.5.窗窗6.6.门联窗门联窗7.7.墙洞墙洞8.8.过梁过梁9.9.窗台板窗台板10.10.护窗栏杆护窗栏杆顶部结构包含哪些构件？顶部结构包含哪些构件？1.1.梁（下空）梁（下空）2.2.板（含斜）板（含斜）3.3.板洞板洞4.4.天窗天窗室内结构包含哪些构件？室内结构包含哪些构件？1.楼梯楼梯2.独独立立柱柱3.水池水池4.化化验验台台5.讲台讲台其其中中楼楼梯梯、水水池池、化化验验台台属属于于复复合合构件，需要再进行分解构件，需要再进行分解水池水池水池水池水池腿水池腿不建议用软件算，比较麻烦。化验台化验台化验台板化验台板化验台腿化验台腿室外结构包含哪些构件？室外结构包含哪些构件？1.腰线腰线8.雨棚雨棚2.飘窗飘窗3.门窗套门窗套4.散水散水5.坡道坡道6.台阶台阶7.阳台阳台9.挑檐挑檐10.遮阳板遮阳板11.空调板空调板其其中中飘飘窗窗、坡坡道道、台台阶阶、阳阳台台、雨雨篷篷、挑挑檐檐属属于于复复合合构构件件，需需要要再再进进行分解行分解 飘窗飘窗 顶板顶板 装修装修 顶装修顶装修 侧装修侧装修 底装修底装修 顶防水顶防水 顶保温顶保温 侧装修侧装修 飘窗天棚飘窗天棚 顶板本身顶板本身 飘窗飘窗 飘窗护栏飘窗护栏 底板底板 底板本身底板本身 装修装修 顶装修顶装修 侧装修侧装修 底装修底装修 窗台板窗台板 底保温底保温 底装修底装修 关联构件关联构件 百页窗百页窗 侧防水侧防水 台阶台阶 台阶台阶 台阶挡墙台阶挡墙 台阶墙压顶台阶墙压顶 台阶挡墙台阶挡墙台阶墙基础台阶墙基础室内装修包含哪些构件？室内装修包含哪些构件？首先要分房间首先要分房间1.地面地面2.踢脚踢脚3.墙裙墙裙4.墙面墙面7.吊顶吊顶6.天天 棚棚保温保温5.天棚天棚室外装修包含哪些构件？室外装修包含哪些构件？1.外墙裙外墙裙2.外墙面外墙面 3.外保温外保温 4.装饰线装饰线5.玻璃幕墙玻璃幕墙绘图的操作步骤：A、属性定义B、构件做法（套项）（清单或者定额）C、绘制实体（画墙、门、窗等）一、墙一、墙计算招标控制价或者投标价时应该算的量。手工如何计算墙的工程量：v墙体体积长宽高门窗洞口体积墙内过梁墙内柱墙内梁等v砼墙体的模板墙体的外漏面积洞口侧壁面积手工算量的难点：在计算墙体之前，必须计算出相应的扣减量，比如，柱子（或者梁）大于墙的情况，在计算柱子（或者梁）时候，必须考虑在墙内的体积是多少，这给手工造成了麻烦。墙体的定义：墙体的定义：第一步：墙体的属性编辑 在导航条中选择“墙”构件类别的“普通墙”构件类型点击，新建普通墙，修改名称为：外墙240 MU10机制砖，厚度240。（图16）名称名称:必须填；材质：必选项；厚度：必须填。必须填；材质：必选项；厚度：必须填。公共属性和私有属性：在属性编辑器中，蓝色字体的属性为公共属性，黑色字体为私有属性。公共属性的作用是：只要修改该属性，该工程的所有图元的这个属性也跟着修改，如我们把墙的厚度240改为370，则该工程当前楼层的所有墙图元的截面宽度都变为370；私有属性的作用是：修改该属性，不会影响已经绘制好的图元。缺省属性和非缺省属性：在属性编辑器中，带括号的属性为缺省属性，不带括号的属性为非缺省属性。缺省属性的作用是：该属性会根据某些公共数据自动改变。如柱的高度，当它为缺省属性时，它就会跟着楼层高度走，楼层多高，它就为多高。温馨提示：1、带小括号的为缺省属性，只有去掉小括号后改动数据才生效；2、如果想返回默认数值，只需删除当前数值后回车即可。第二步：墙体的构件做法：定义完属性后，切换进入“构件做法”栏目中通过“查询”下的“查询清单项”和“查询定额项”查找到相应的清单和定额；选择好相应的清单和定额点击选择相应的代码点击按钮开始画图。2、墙体的画法、墙体的画法 在“绘图工具条”中会显示有关墙体构件的绘制编辑操作。如下图所示：1）画“直线”功能，我们可按如下方式，点击相应的两点将直形外墙迅速画完：3、墙体的修改、墙体的修改画的过程中如果发现某几道墙体画错，可以通过“修改构件图元名称”来进行修改；操作步骤：第一步：点击 选中要修改的墙体（墙体变成虚线状态）；第二步：选中后，点击鼠标右键，选择 在“批量修改构件图元名称”窗口的目标构件选中要修改的墙体，确定即可；相关属性解释：墙分为普通墙、分层墙、间壁墙、虚墙、墙垛五种类型。普通墙：普通墙：只是墙体的材质和厚度不同时的墙体。分层墙：分层墙：用于绘制同一道墙体中高度方向上下有不同材质或不同厚度情况的墙体；分层墙单元构成分层墙；间壁墙：间壁墙：只能作为内墙，计算间壁墙时，与普通墙的区别在于与地面抹灰、块料等处的扣减关系，它对房间中的地面装修工程量无影响，不能参与布置建筑面积、找外墙。虚虚 墙：墙：不参与其它构件的扣减，本身也不计算工程量。用于分割回形房间；围成建筑面积等。可以设定厚度和轴线距左墙皮的距离两个属性值。v材质：在软件中设置了五种材质，不同的材质对应不同的计算规则；v厚度：当墙的材质为“砖”时，对于墙体厚度，软件会做自动换算，例如：把370的墙自动换算为365；把120的墙自动换算为115；请注意：软件是怎么这算的，有系数。底标高：缺省情况下墙体底标高为当前楼层底标高，修改楼层高度后，墙体的底标高会随之变化；高度：绘制墙体时，起点处的标高，缺省情况为当前层的层高；修改楼层高度后，墙体的高度也会随之变化；终点高度：绘制墙体时，终点处的标高，缺省情况为当前层的层高；修改楼层高度后墙体的终点高度也会随之变化；（当在斜屋面中山墙时起点顶标高和终点顶标高不一致）请注意：v轴线距左墙皮距离：在图纸中，当墙体为偏心时，需要设置该属性。墙体的左、右墙皮由绘制时的方向决定。如图所示：v线形构件偏心时，当顺时针绘图时轴线距构件左边线距离为构件外侧、逆时针绘图与之相反；注：虚墙的厚度可以输入0，虚墙只是起分割作用，无论厚度输入多少都不计算工程量。墙体部分小结：u因为墙体在进行属性定义时填入一项“轴线距左墙皮距离”，所以墙体一旦有偏心时，在绘图时一定要按照顺时针方向绘制墙体；如果墙体不存在偏心时，则不必考虑绘图时是按什么方向来进行了；u注意墙体属性定义中标注的几点备注事项；u绘图时鼠标只能捕捉到两个轴线交点，这时鼠标呈 状态，只有这种情况才允许画墙，否则画不上墙体，当墙体所在位置不在轴线交点处时，学会用shift+鼠标左键找所绘墙体的坐标值进行对墙体位置的定位，使用shift+鼠标左键时鼠标一定呈 状态，输入要找那一点相对鼠标停留点的坐标值；操作小技巧操作小技巧：查看构件属性 画完构件之后，往往需要检查一下构件是否正确，这时我们需要查看构件的属性，下面介绍几种常用的检查构件的方法以供参考。(一)、显示构件及名称1、隐藏、显示构件 检查画完的构件图元时，需要隐藏或显示构件图元，直接点击键盘上与构件对应的字母键，构件图元将会自动隐藏或显示，例如：墙体画完后，需要把墙体隐藏起来，我们只需要点击键盘上的字母Q键，墙体就会自动隐藏起来，想要再次显示，再按Q键即可显示。2、显示构件名称 需要查看构件的名称，可以点击键盘上的“Shift+键盘字母”就可以显示构件图元的名称，例如：要查看墙体的图元名称，按住键盘上的Shift键同时再按住字母Q键，软件将自动显示墙体的名称，要隐藏，再重复操作即可隐藏构件的名称。(二)、构件属性编辑器需要查看构件图元的属性（名称、尺寸、配筋等信息），操作步骤为：第一步：选择需要查看属性的构件；第二步：点击工具栏中的按钮，在弹出的“构件属性编辑器”窗口中可以直接查看所选构件的信息；第三步：移动鼠标到“属性编辑器”窗口顶部蓝色区域并双击鼠标左键，窗口将自动泊靠到屏幕的右侧；第四步：再次点击工具栏中的“属性”按钮，窗口即可关闭。二、门、窗、洞二、门、窗、洞（一）门的定义及画法（一）门的定义及画法1、矩形门的定义、矩形门的定义 在导航栏“常用构建类型”中选择“门”，在工具栏中点击【定义构件】，进入“构件管理”对话框，在【新建】菜单下选择“新建矩形门”，输入如下属性值，名称：M-1 钢制防盗门，洞口宽度1500，洞口高度2100，如下图所示：门的“构件做法”可同墙的处理方式选择门相应的清单和定额，选择相应的代码，然后选择“选择构件”按钮退出。注意：（1）根据图纸输入“名称、洞口宽度、洞口高度”；如果房间为块料（高级装饰），需要输入“框厚”；“框扣左右、上下尺寸不用输入”。名称、洞口宽度、洞口高度、框厚此名称、洞口宽度、洞口高度、框厚此四项为必填项；四项为必填项；（2）立樘距离：必填项。当门在外墙上时，外墙为高级装修需计算门侧壁面积时，请输入立樘距离：必填项必填项。立樘距离指墙的中心线距门的中心线的距离；顺时针画墙时，距左侧的距离输入“负”，距右侧输入为“正”；逆时针画墙时，则相反。（3）底标高：不用输入，软件自动默认当前层底标高。2、矩形门的画法、矩形门的画法在“绘图工具条”中会显示有关门构件的绘制编辑操作。如下图所示：3、参数化门的定义及画法、参数化门的定义及画法v在构件管理中，新建“新建参数化门”，输入相应的参数确定，如下图所示；v 门的“构件做法”可同墙的处理方式选择过梁相应的清单和定额，然后选择“选择构件”按钮退。v画法同矩形门4、异性门的画法：（如果参数化门没有所要的数据）出现如下界面：根据图纸提供的形状，进行定义；用左键点击“定义网格”，出现如下界面：根据图纸，输入“水平方向间距、垂直方向间距”；左键点击“确定”，出现如下界面：根据图纸门形状，画出相应形状，左键点击“确定”。出现如下界面：（二）窗、门联窗、墙洞、壁龛的定义及画法（二）窗、门联窗、墙洞、壁龛的定义及画法 同矩形门的定义及画法相关属性解释1）立樘距离：窗中心线与墙中心间的距离，默认为0。如果窗框中心线在墙中心线左边，该值为负，否则为正。2）构件特殊画法精确布置3）对于门窗等构件，可以进行精确布置。4）确定门位置时不用按照图纸精确定位，只要把门画在所在房间的那道墙上即可，它不影响任何算量，只是为了扣减墙体上这个洞口所占的体积而已或是某一房间的抹灰工程量等；绘图步骤：第一步：选取需要精确布置的门窗构件，点击“绘图”-“精确布置”；第二步：点击门窗所在的墙体；第三步：点击该墙体的一端，作为精确布置的参考点；第四步：在弹出的“输入偏移距离”界面中输入偏移距离，点击“确定”按钮后；精确布置三、过梁三、过梁1、过梁的定义、过梁的定义 在导航栏“门窗洞”中选择“过梁”，在工具栏中点击【定义构件】，进入“构件管理”对话框，在【新建】菜单下选择“新建矩形过梁”，输入如下属性值：过梁的“构件做法”可同墙的处理方式选择过梁相应的清单和定额，然后选择“选择构件”按钮退。2、过梁的画法、过梁的画法 过梁都是在门、窗、洞上的，其截面尺寸又和其下洞口的宽度相关，所以若采用【画点】就比较麻烦了。为了简化过梁的计算，软件中提供了过梁的【智能布置】功能。通过“按门窗洞口宽度布置”让软件按给定的方案迅速布置好所有的过梁：第一步：选择智能布置点击“按门窗洞口宽度布置”第二步：在按洞口宽度布置过梁的窗口中，洞口类型：门、窗、门联窗、墙洞选择，洞口宽度大于等于0，小于等于900mm；第三步：输入完毕后，点击确定过梁布置完毕；提示：1、长度：默认值为空时，过梁的长度为其所在的门窗、墙洞的宽度；2、宽度：默认值为空时，过梁的宽度为其所在的墙的宽度；3、伸入墙内的长度：该数值为过梁两个端头伸入墙内长度之和，为空时默认值为500mm；4、按门窗洞口宽度布置中下次输入901。5、过梁画完以后呈小“”状态在门窗洞口上，可以在门窗洞口上查看是否有漏掉的；v长度：默认值为
