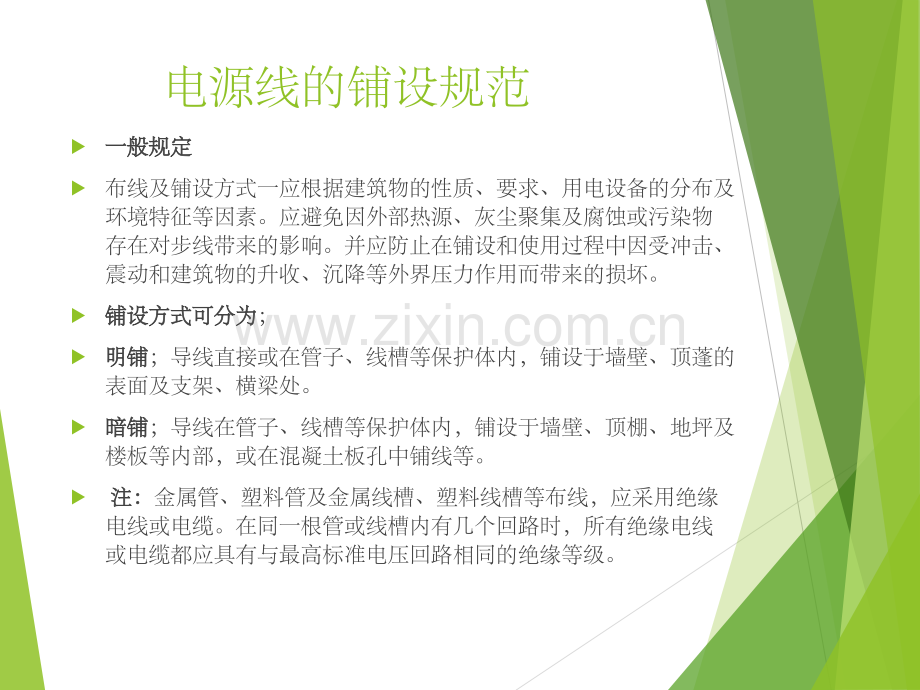

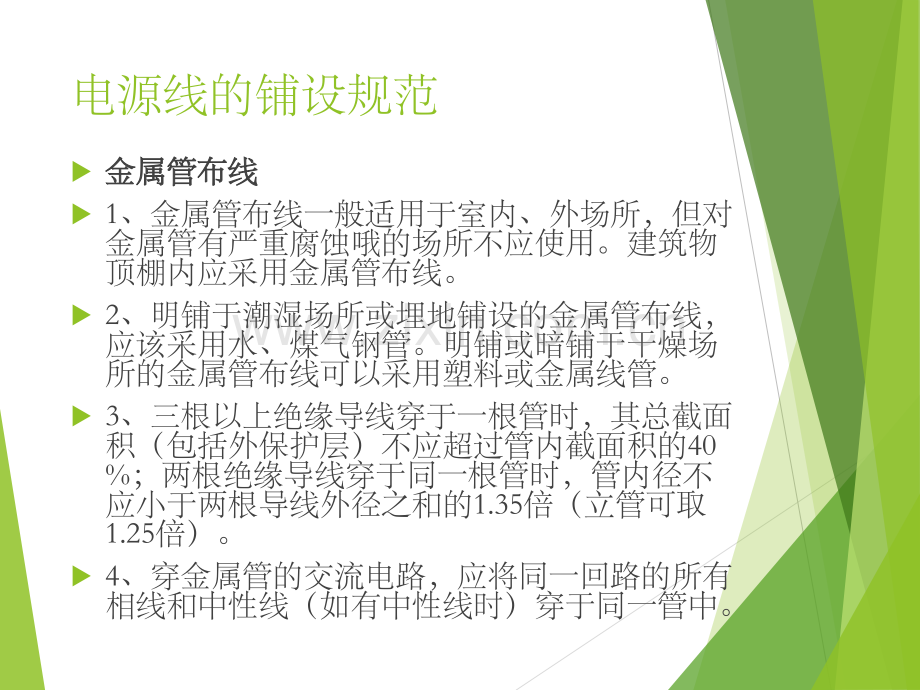

电源线的铺设规范一般规定一般规定布线及铺设方式一应根据建筑物的性质、要求、用电设备的分布及环境特征等因素。应避免因外部热源、灰尘聚集及腐蚀或污染物存在对步线带来的影响。并应防止在铺设和使用过程中因受冲击、震动和建筑物的升收、沉降等外界压力作用而带来的损坏。铺设方式可分为铺设方式可分为；明铺明铺；导线直接或在管子、线槽等保护体内，铺设于墙壁、顶蓬的表面及支架、横梁处。暗铺暗铺；导线在管子、线槽等保护体内，铺设于墙壁、顶棚、地坪及楼板等内部，或在混凝土板孔中铺线等。注：注：金属管、塑料管及金属线槽、塑料线槽等布线，应采用绝缘电线或电缆。在同一根管或线槽内有几个回路时，所有绝缘电线或电缆都应具有与最高标准电压回路相同的绝缘等级。电源线的铺设规范金属管布线金属管布线1、金属管布线一般适用于室内、外场所，但对金属管有严重腐蚀哦的场所不应使用。建筑物顶棚内应采用金属管布线。2、明铺于潮湿场所或埋地铺设的金属管布线，应该采用水、煤气钢管。明铺或暗铺于干燥场所的金属管布线可以采用塑料或金属线管。3、三根以上绝缘导线穿于一根管时，其总截面积（包括外保护层）不应超过管内截面积的40%；两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25倍）。4、穿金属管的交流电路，应将同一回路的所有相线和中性线（如有中性线时）穿于同一管中。电源线的铺设规范金属线槽布线金属线槽布线1、金属线槽布线一般适用于正常环境的室内场所明铺2、同一回路的所有相线和中性线（如果有中性线时），应铺设于同一金属线槽内。3、电线或电缆在金属线槽内不许有接头。但在易于检查的场所可允许在线槽内有分支接头，(安装接线盒)电源线的铺设规范5、金属线槽布线，在线路连接、转角、分支和终端处应采用相应的附件。6、金属线槽垂直或倾斜铺设时，应采取措施防止电线或电缆在线槽内移动。7、金属线槽布线，不得在穿过楼板或墙壁等处进行连接。8、由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤电源线的铺设规范塑料线槽布线塑料线槽布线1、塑料线槽布线一般适用于正常环境的室内场所。2、强、弱电线路不应同铺设于一根线槽内。3、电线、电缆在线槽内不得有接头、分支接头，应在接线盒内进行。4、塑料线槽布线，在线路连接、转角、分支及终端应采用相应附件。暗装插座暗装插座离地30公分插座接线应符合“左零右火接地在上”的规定 暗装防水插座潮湿的地方使用防水型插座（暗装方式）分支回路截面不小于2.5mm2。大功率设备必须单独回路。开关盒安装Pvc管与开关之间使用连接螺帽（并联安装）开关/插座安装牢固，位置正确，盖板端正，表面清洁，紧贴墙面，四周无空隙。开关一般距地1.2-1.4m，距门框水平距离15-20cm，同一室内开关高度应一致；明装插座距地不低于1.8 m，暗装插座距地30cm为宜 明装开关金属管金属管与开关之间使用连接螺帽电源线、电视线、电话线不能铺设同一个管道内。禁止将任何导线直接埋入抹灰层内。明装插座Pvc管与插座之间使用连接螺帽DZ-30型电箱安装金属管对接三级配电箱电源线回路较多时注意零线直径（测电流）预埋安装插座普通插座离地面30公分根据设备功率并联插座接线盒内预留电源线15公分暗装接线盒1，是线槽的深度是线管的直径+1厘米的抹灰层可以了，2，先做了线管后再串线，3，线管内不能有接头，（包括强弱电）4，各项电线不能搞混了，（所有的开关都是控制的火线，（220V），三根电线最好用三个颜色，颜色弄混会造成短路。安装线管铺设线管铺设选择最近距离尽量集中线管走向暗装布管线管的美观不是以横平竖直而论的，而是以最近的距离和最少的折弯算是科学的，经济的，合理的。暗装插座组合根据回路多少、控制区域预埋线管暗线开槽，讲究横平竖直。开槽的深度一般是预埋线管的1.5倍。暗装填埋线管下铺设细黄沙检查PVC管对接处管箍完整用水泥找平地面电源线接线方法接线盒内对接：接头不牢会出现电源线生热、电源线保护层烧焦、造成火灾压接帽压接 电源线接线方法硬线对接：接头不牢会出现电源线生热、电源线保护层烧焦、造成火灾电源线接线方法硬线与软线锡焊对接：接头不牢会出现电源线生热、电源线保护层烧焦、造成火灾电源线接线方法硬线与软线对接：接头不牢会出现电源线生热、电源线保护层烧焦、造成火灾电源线接线方法（错误）硬线与软线对接：接头不牢会出现电源线生热、电源线保护层烧焦、造成火灾总结 一般电源火灾基本都是私拉乱扯，接线不牢，开关、插座压线不牢、功率不匹配等原因。安全的前提就是规范，规范就是按设备说明书操作，根据设备功率铺设电源，安装要求美观漂亮，接线牢固，选材准确，就近控制。确保设备及自身安全。
