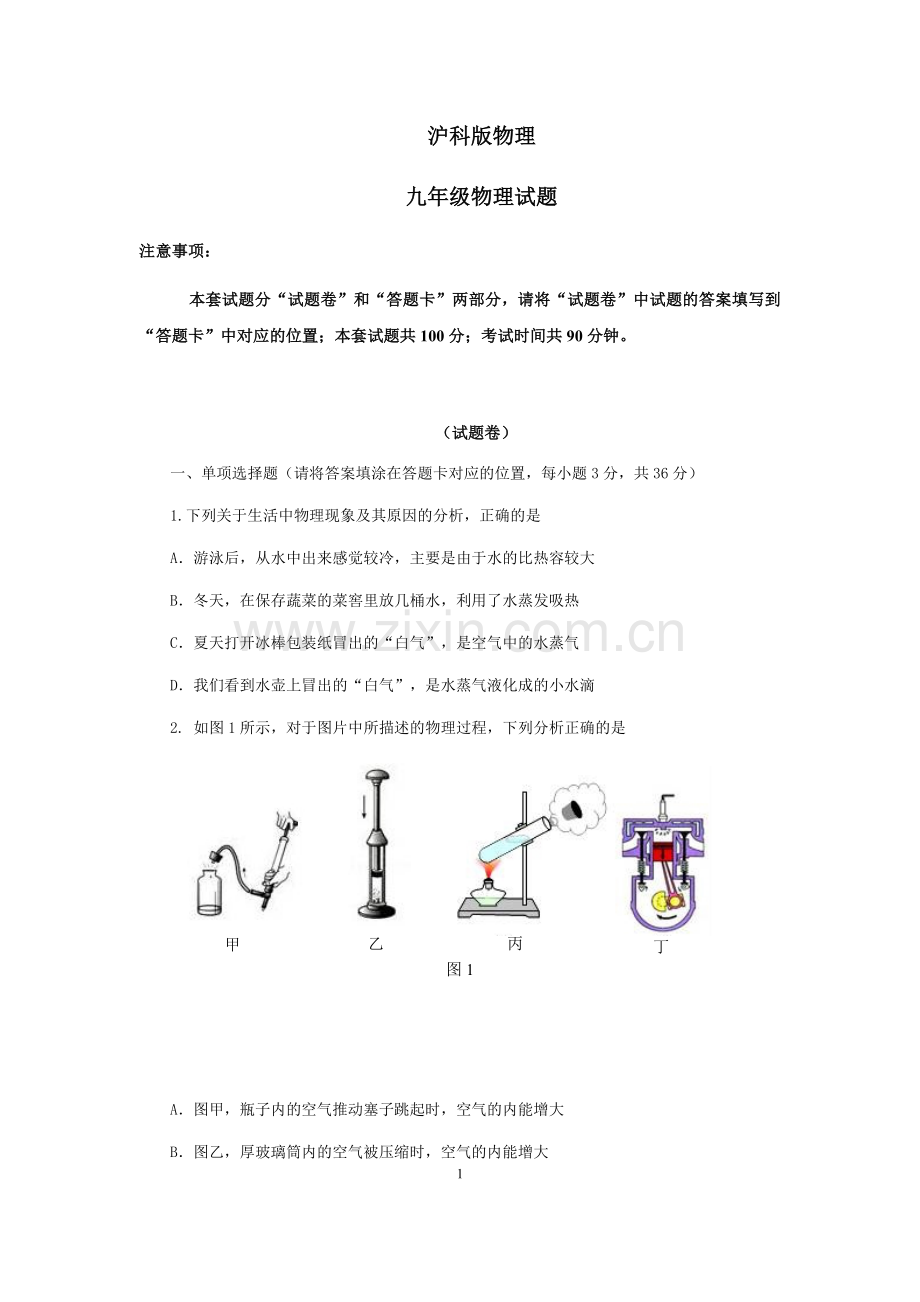

沪科版物理
九年级物理试题
注意事项：
本套试题分“试题卷”和“答题卡”两部分，请将“试题卷”中试题的答案填写到“答题卡”中对应的位置；本套试题共100分；考试时间共90分钟。

（试题卷）
一、单项选择题（请将答案填涂在答题卡对应的位置，每小题3分，共36分）
1.下列关于生活中物理现象及其原因的分析，正确的是
A．游泳后，从水中出来感觉较冷，主要是由于水的比热容较大
B．冬天，在保存蔬菜的菜窖里放几桶水，利用了水蒸发吸热
C．夏天打开冰棒包装纸冒出的“白气”，是空气中的水蒸气
D．我们看到水壶上冒出的“白气”，是水蒸气液化成的小水滴
2. 如图1所示，对于图片中所描述的物理过程，下列分析正确的是
甲
乙
丙
丁
图1

A．图甲，瓶子内的空气推动塞子跳起时，空气的内能增大
B．图乙，厚玻璃筒内的空气被压缩时，空气的内能增大

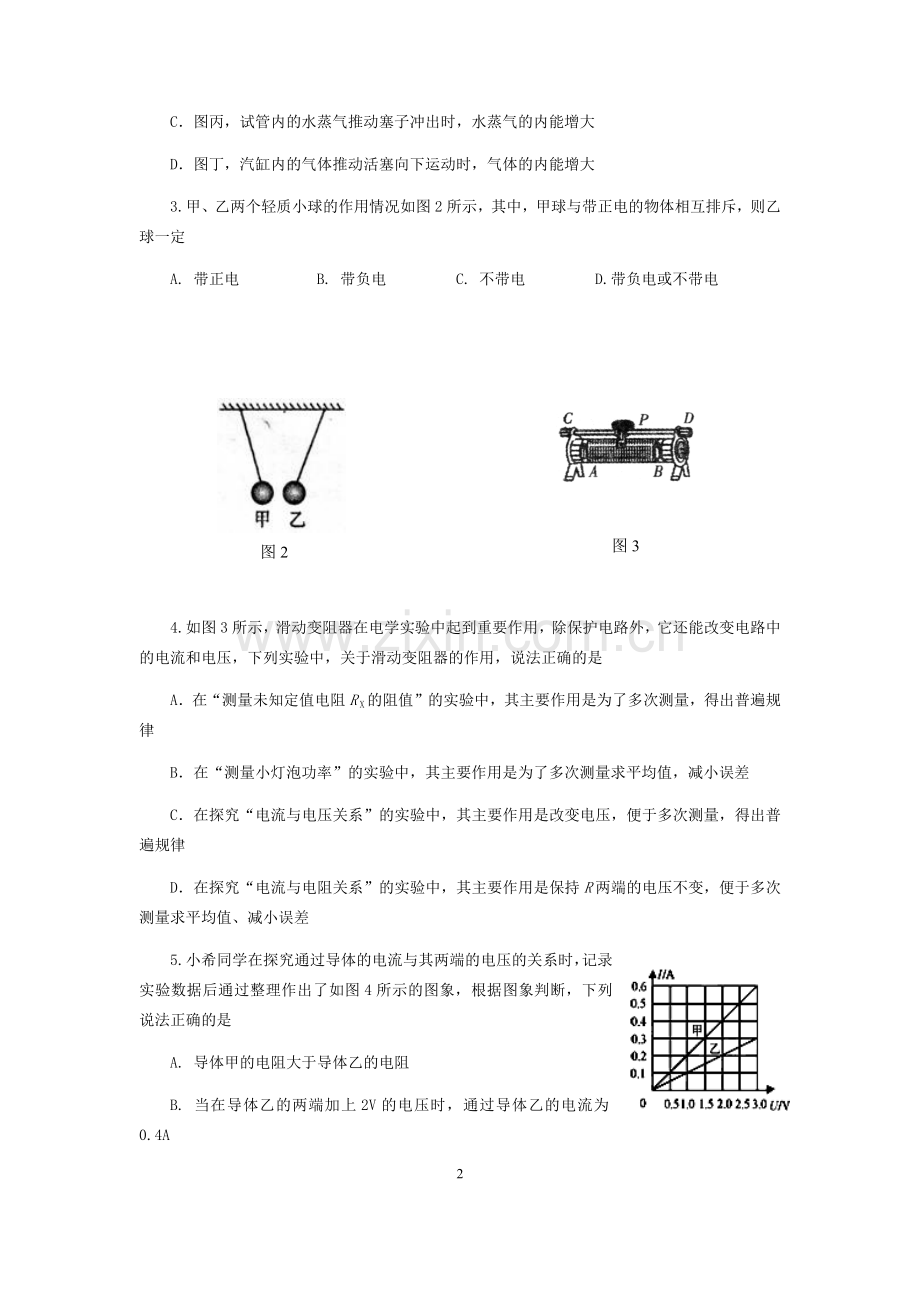

C．图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能增大
D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
3.甲、乙两个轻质小球的作用情况如图2所示，其中，甲球与带正电的物体相互排斥，则乙球一定
A. 带正电 B. 带负电 C. 不带电 D.带负电或不带电

图3
图2

4.如图3所示，滑动变阻器在电学实验中起到重要作用，除保护电路外，它还能改变电路中的电流和电压，下列实验中，关于滑动变阻器的作用，说法正确的是
A．在“测量未知定值电阻R X的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律
B．在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差
C．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律
D．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量求平均值、减小误差
5.小希同学在探究通过导体的电流与其两端的电压的关系时，记录实验数据后通过整理作出了如图4所示的图象，根据图象判断，下列说法正确的是
A. 导体甲的电阻大于导体乙的电阻
B. 当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
图4
C. 将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D. 将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
6.小灯泡L 1、L 2分别标有“6V 3W”、“9V 9W”，将L 1、L 2分别按如图5甲、乙所示的方式连接，闭合开关S后，L 1、L 2都能发光，不考虑灯丝电阻随温度的变化，下列说法正确的是

甲
乙

图5

A. L 1的电阻小于L 2的电阻
B. 乙图中通过L 1的电流小于通过L 2的电流
C. 甲图中L 1、L 2两端的实际电压相等
D. 甲、乙两图中L 1的实际功率均大于L 2的实际功率

7.如图6所示是一种自动测定油箱内油量的装置，滑动变阻器R的规格为“20Ω 1A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.6A，当浮球最高时，滑片P滑到b端，电流表示数为0.4A．下列说法错误的是
图6
A．电阻R 0的阻值为40Ω
B. 电源电压为24V
C. 在加满油后，1min内电阻R 0产生的热量为384J
D. 电阻R 0的最大功率为6.4W
8.图7是小希设计的家庭电路图，下列选项中正确的是
A．电灯的安装及开关的连接是正确的
B．洗衣机接入三孔插座后电灯与洗衣机是串联的
C．两孔插座和三孔插座的连接都是正确的
甲
乙
丙
火线
地线
零线
N
M
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光

图7

9.巨磁电阻（GMR）效应是指某些材料的电阻值随外磁场减小而增大的现象，在如图8所示的电路中（电源电压不变），当闭合开关S 1、S 2并使滑片P向右滑动时，指示灯亮度及电流表的变化情况是
A. 指示灯亮度不变，电流表示数不变
B. 指示灯亮度不变，电流表示数减小
图8
C. 指示灯变亮，电流表示数增大
D. 指示灯变暗，电流表示数减小
10.如图9所示，下列关于磁现象的分析中，说法错误的是
甲
乙
丙
丁
图9

A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，能观察到条形磁铁的磁感线.
B．乙图中，地面附近能自由转动的小磁针静止时，N极指向地理北极附近
C．丙图中，小磁针N极的受力方向，与通电螺线管在该点的磁感线切线方向相同
D．丁图中，U形磁铁在靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较强
11．下列装置中利用电磁感应原理工作的是
图10
S
N
A．电动机
C．电磁继电器
B．话筒
D．扬声器

12.关于能源，下列说法正确的是
A．氢燃料发动机能够将化学能全部转化为机械能
B．化石能源、核能、水能、太阳能，都属于不可再生能源
C. 目前的核电站都是利用核聚变释放的核能来发电的
D．核废料会对环境造成严重的破坏，不能随意丢弃
二、填空题（每空2分，共16分）
13.利用天然气加热水壶将2kg水从20℃加热到70℃，水的内能增加 ▲ J[水的比热容为4.2×103J/（kg·℃）]，水内能的改变是通过 ▲ 方式实现的。
14.一台单缸四冲程汽油机，飞轮的转速是3000 r/min，它1秒钟对外做功 ▲ 次，该汽油机燃烧5kg汽油时，对外做的有用功为6.9×107J，该汽油机的效率为 ▲ 。(q汽油＝4.6×107J/kg)
15.济宁市城区街头出现许多共享单车，共享单车是互联网、智能手机、GPS卫星定位系统和单车的资源整合，为人们的绿色出行带来极大的方便。装在单车上的GPS卫星定位系统会及时地把单车的位置信息通过 ▲ 传递给信息处理中心，其传递速度约为▲ m/s。
图11
甲
乙
15V
16.如图11甲所示，为某物理兴趣小组利用热敏电阻等元件设计的简易电子温度计电路图，热敏电阻R的阻值随温度变化的图像如图乙所示，结合图像分析，当被测物体温度升高时，电路图中电压表示数将 ▲ （选填“增大”或“减小”）。若某次测量电压表为6V时，则被测物体的温度约为 ▲ ℃。

三、实验探究题（17题3分，18题4分，19题10分，20题16分，共33分）
17.电热水壶的功率一般都比较大，因此在使用时要特别注意安全用电。请将如图12所示电水壶的三条接线按照安全用电的原则对应连接到插头上.
图13
图12
18.1820年，安培在科学院的例会上做了一个实验，引起与会科学家的极大兴趣。如图13所示，他把一个螺线管从中间用细丝线沿水平方向悬挂起来，使之能够在水平方向自由转动，然后，给螺线管通电，当通电螺线管静止后，两端总是指到南、北方向上，并且螺线管的左端指到南方，请你在图中标出螺线管的N极和线圈中电流的方向。

19．在测量额定电压为2.5V的小灯泡功率的实验中，请按要求完成下列问题：
（1）请根据实验目的和相关条件，用笔画线代替导线把图14甲中的实物电路连接完整(要求:滑片P向左移动时灯变亮)；
图14

（2）闭合开关前，滑动变阻器的滑片P应移至 ▲ 端（选填“A”或“B”）。
（3）实验时，小明发现无论怎样调节滑动变阻器的滑片P，两电表的指针始终处于乙图的位置，出现这种情况的原因可能是 ▲ 。
A．灯泡开路 B．灯泡短路 C．滑动变阻器开路 D．滑动变阻器短路
(4)故障排除后，小希按实验步骤正确进行实验，并记录多组数据，根据数据描绘出小灯泡的U一I图像，如图丙所示，则小灯泡的额定功率为 ▲ W。
20.如图15所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，且R甲﹥R乙，瓶中插入温度计a、b。
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油.
电源
图15
①通电一段时间后，小希发现 ▲ 烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越 ▲ ，产生的热量越多．
②本实验使用了控制变量的科学方法：通过两金属丝串联的方式，控制 ▲ 和通电时间相同；还使用了转换的科学方法：把 ▲ 转换为温度升高的多少。
（2）小希想把该装置改成探究物质吸热能力的实验装置，在甲、乙两瓶中加入质量、初温都相同的不同液体，将两瓶中的电阻丝换成 ▲ 相等的电阻丝。
①一段时间后，小希观察到乙瓶内液体温度高一些，据此判断“乙瓶内液体吸收的热量多”，他的判断是 ▲(填“正确”或“错误”)，请说明理由 ▲ 。
②甲、乙两瓶内液体的比热容关系是c甲 ▲ c乙（填“大于”、“小于”或“等于”）。
图16
四、计算题（21题5分，22题10分，共15分）
21.小希摁遥控器关闭电视机电源后，发现待机状态的电视机指示灯始终亮着，于是他想：这时电视机是否还在消耗电能呢?元旦期间，小希全家外出时，他只让电视机处于待机状态，然后，拔掉其它所有用电器的电源插头，记下时间和家中电能表的读数如图16所示。问：
(1)元旦期间，小希家电视机消耗的电能是 ▲ J。
(2)小希家的电视机在待机状态下消耗的电功率是多少W?
图18
图17
22.如图17是小希家厨房用的电热水龙头，能够即开即热，冷暖兼用，非常方便。图18是它的原理电路图，R 1、R 2为电热丝，其中R 2=242Ω。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间的切换。不考虑温度对电热丝阻值的影响，请回答下列问题：

（1）电热丝是利用电流的 ▲ 效应工作的。分析电路图，开关与 ▲ （填“1、2”或“2、3”）接触时，水龙头放出的是热水。
（2）水龙头放温水时，正常工作功率为1100W，求：R 1 的电阻是多大？
（3）水龙头放热水时，电路消耗的总功率是多少W？
