QC T 504-1999 汽车用点火开关技术条件.doc

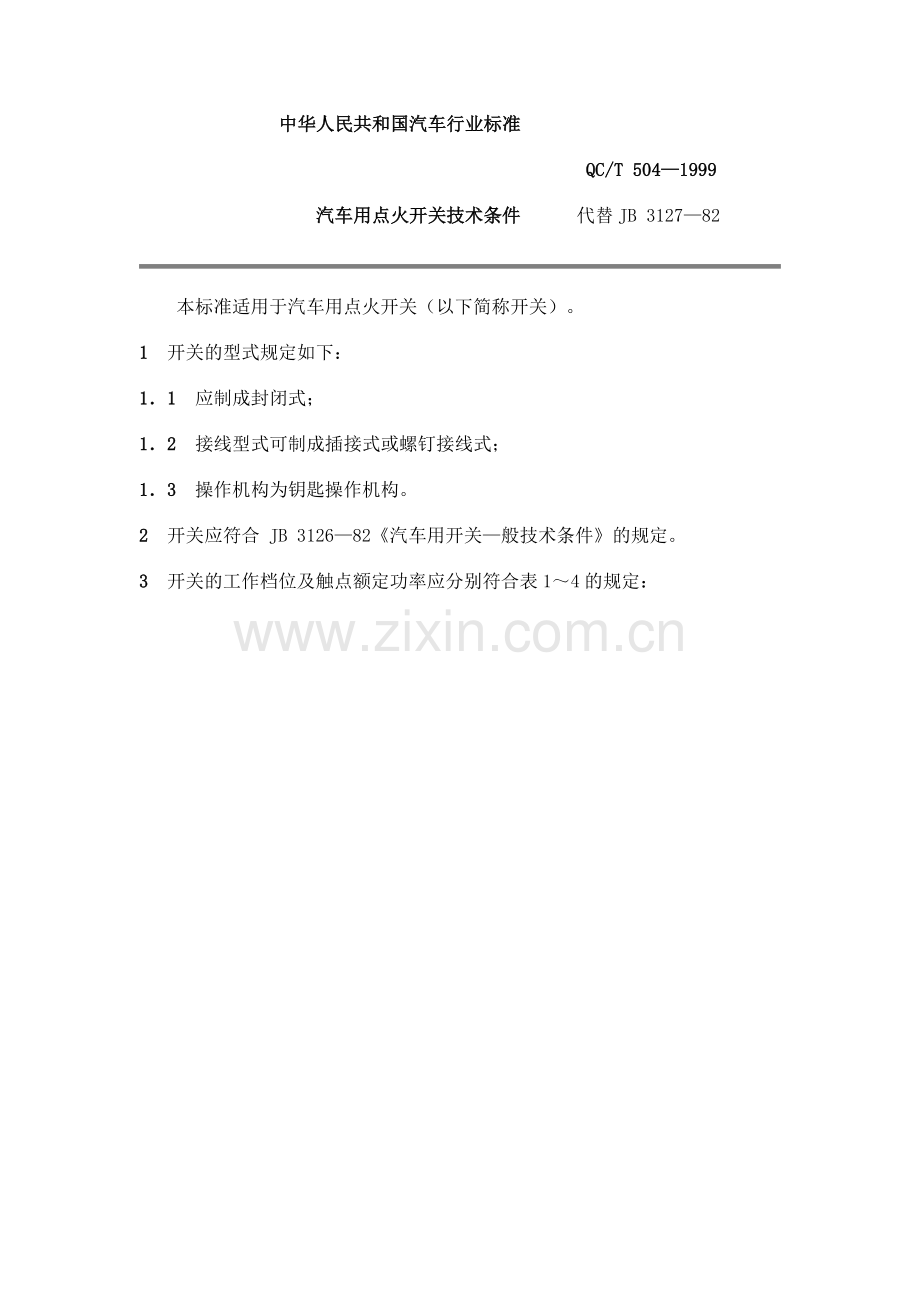

  　　　　　　中华人民共和国汽车行业标准
　　　　　　　　　　　　　　　　　　　　　　　　QC/T 504—1999
　　　　　　　　　 汽车用点火开关技术条件　　　代替JB 3127—82

　　本标准适用于汽车用点火开关（以下简称开关）。
1　开关的型式规定如下：
1．1　应制成封闭式；
1．2　接线型式可制成插接式或螺钉接线式；
1．3　操作机构为钥匙操作机构。
2　开关应符合 JB 3126—82《汽车用开关—般技术条件》的规定。

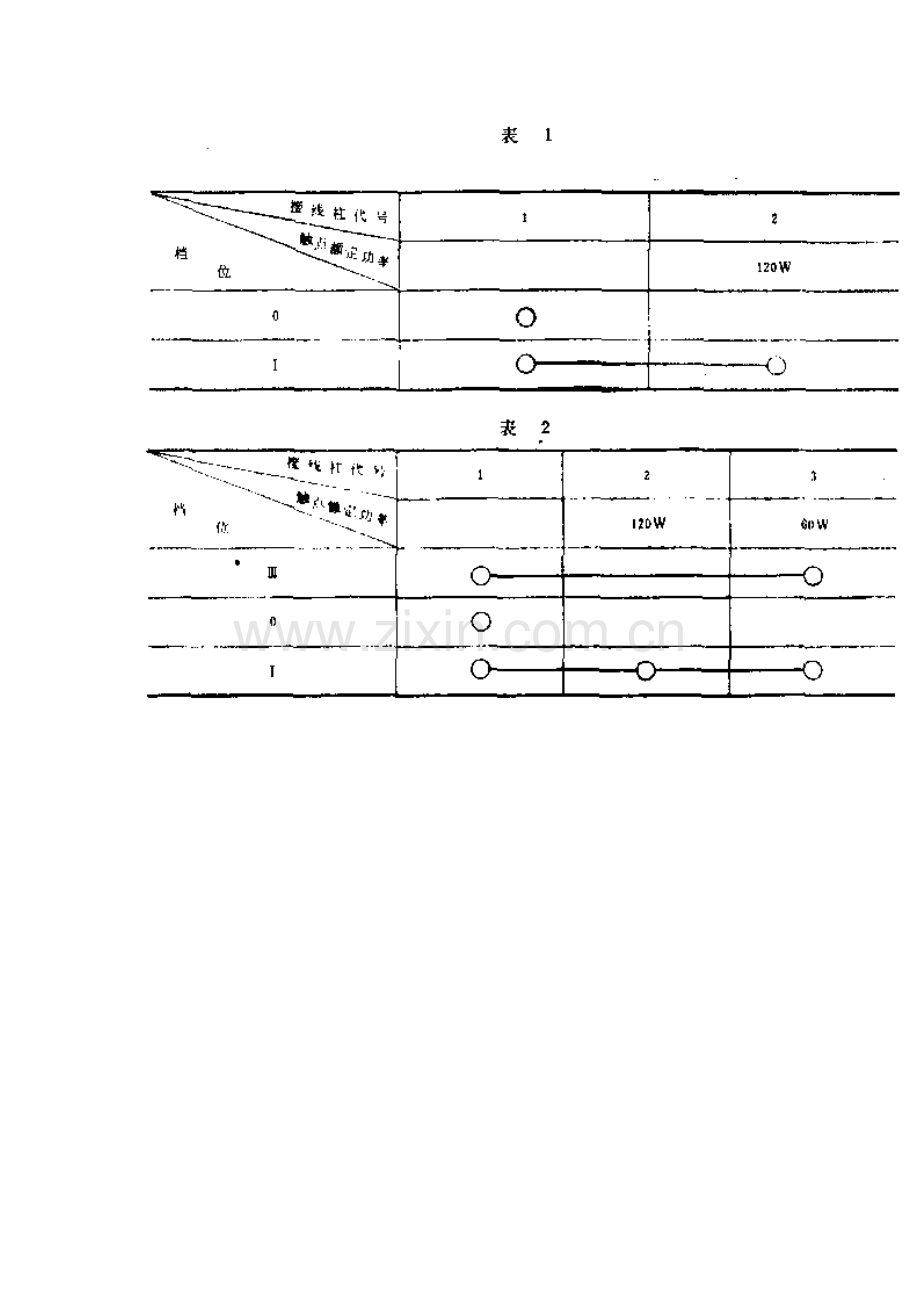

3　开关的工作档位及触点额定功率应分别符合表1～4的规定：

4　开关的钥匙只能在档位0位处自由地插拨，其力不大于2kgf。
5　开关从一个档位转换到另一个档位时所需的转换力矩应在1～3kgf·cm范围内。
起动档位的转换力矩应在2.5～4.5 kgf·cm范围内。
6　开关的接线柱应能承受5 kgf的静负荷历时1min而无松动。
7　耐久性：开关在额定负荷下应能连续全转换工作50000次。

　　附加说明：
　　本标准由上海市电器技术研究所、上海汽车电器厂负责起草。
