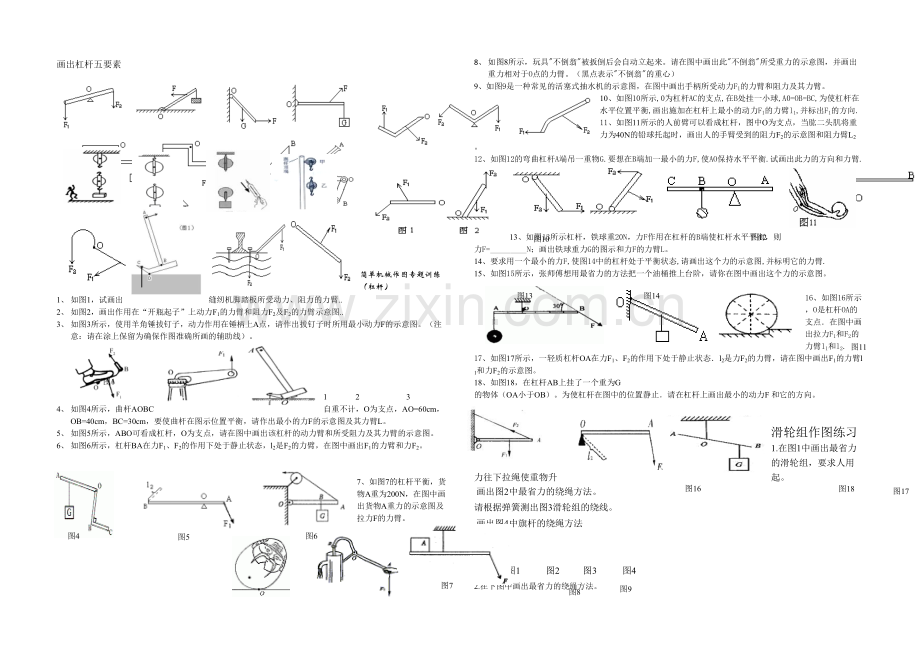

画出杠杆五要素

简单机械作图专题训练（杠杆）
1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..
2、 如图2，画出作用在“开瓶起子”上动力F1的力臂和阻力F2及F2的力臂示意图..
3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A点，请作出拔钉子时所用最小动力F的示意图。（注意：请在涂上保留为确保作图准确所画的辅助线）。

图1

1 2 3
4、 如图4所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
5、 如图5所示，ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。
6、 如图6所示，杠杆BA在力F1、F2的作用下处于静止状态，l2是F2的力臂，在图中画出F1的力臂和力F2。

图4
图6
图5

7、如图7的杠杆平衡，货物A重为200N，在图中画出货物A重力的示意图及拉力F的力臂。
图8
图9
图7

8、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O点的力臂。（黑点表示"不倒翁"的重心）
9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F1的力臂和阻力及其力臂。
10、如图10所示,0为杠杆AC的支点,在B处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F1的力臂l1,并标出F1的方向.
11、如图11所示的人前臂可以看成杠杆，图中O为支点，当肱二头肌将重力为40N的铅球托起时，画出人的手臂受到的阻力F2的示意图和阻力臂L2。
12、如图12的弯曲杠杆A端吊一重物G.要想在B端加一最小的力F,使AO保持水平平衡.试画出此力的方向和力臂.
图12
图10

13、如图13所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=_________N；画出铁球重力G的图示和力F的力臂L。
14、要求用一个最小的力F,使图14中的杠杆处于平衡状态,请画出这个力的示意图,并标明它的力臂.
15、如图15所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中画出这个力的示意图。
图15
图11
图13
图14

16、如图16所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2.
17、如图17所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态．l2是力F2的力臂，请在图中画出F1的力臂l1和力F2的示意图。
18、如图18，在杠杆AB上挂了一个重为G 的物体（OA小于OB）。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
图18

图17
图16

滑轮组作图练习
1.在图1中画出最省力的滑轮组，要求人用力往下拉绳使重物升起。
画出图2中最省力的绕绳方法。
请根据弹簧测出图3滑轮组的绕线。
画出图4中旗杆的绕绳方法

图1 图2 图3 图4

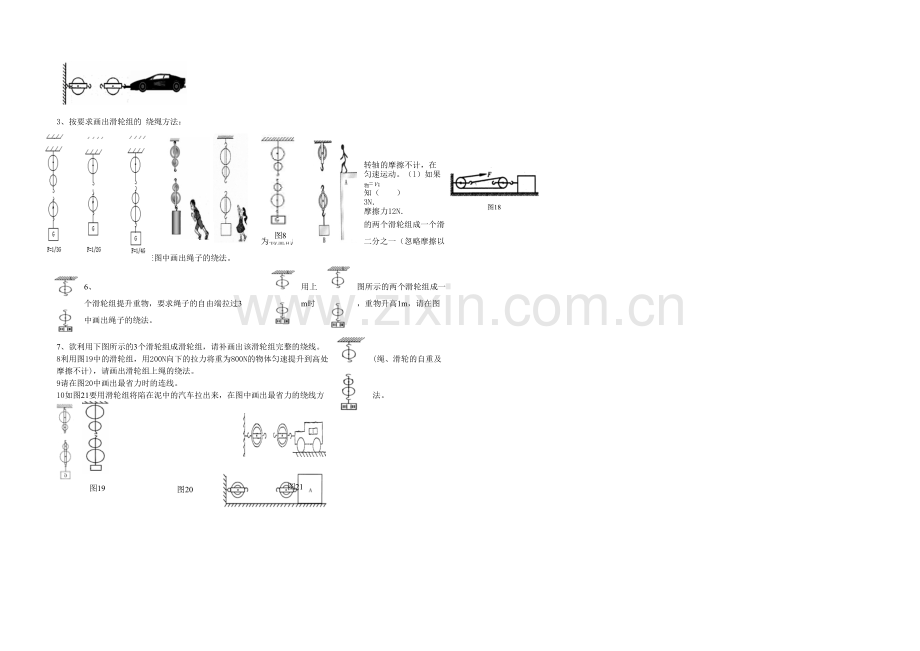

2.在下图中画出最省力的绕绳方法。

3、按要求画出滑轮组的 绕绳方法：
图8

4如图18所示，滑轮重不计，滑轮与转轴的摩擦不计，在拉力F作用下 可使物体匀速运动。（l）如果拉绳的速度是v，则物体移动图18
的速度v物=v； （2）如果已知拉力F是6N，那么可知（ ）
A．物重为12N． B．物重为3N．
C．物重为2N． D．物体受摩擦力12N．
5、 用图5所示的两个滑轮组成一个滑轮组提升重物，要求拉力为物重的二分之一（忽略摩擦以及绳和滑轮的重力），请在图中画出绳子的绕法。

6、 用上图所示的两个滑轮组成一个滑轮组提升重物，要求绳子的自由端拉过3 m时，重物升高1m，请在图中画出绳子的绕法。

7、欲利用下图所示的3个滑轮组成滑轮组，请补画出该滑轮组完整的绕线。
8利用图19中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。
9请在图20中画出最省力时的连线。
10如图21要用滑轮组将陷在泥中的汽车拉出来，在图中画出最省力的绕线方法。

图19
图20
图21
