2019年中考物理试题分类汇编——动态电路(word版含答案).doc

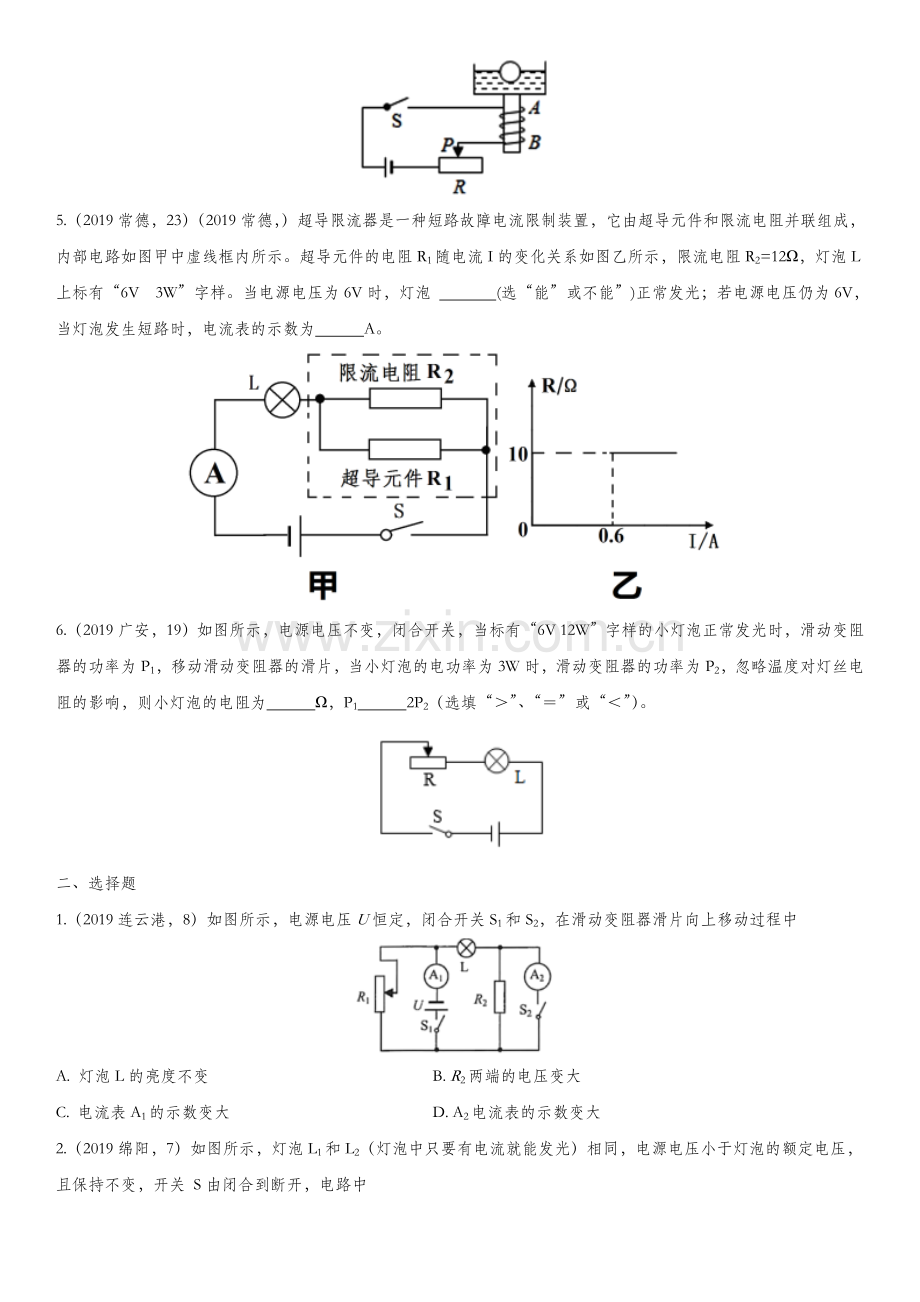

动态电路专题汇编一、填空题1.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是_kWh。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_。2.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40，定值电阻R2=10，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为_V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值_。3.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_；S2闭合，S1、S3断开，电压表示数为_ V；S1、S3闭合，S2断开，电流表示数为_ A。4.（2019德阳，12）一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的_极，当滑片P向左滑动，空心小铁球所受浮力_（选填“增大”、“减小”或“不变”）5.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡 (选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为 A。6.（2019广安，19）如图所示，电源电压不变，闭合开关，当标有“6V 12W”字样的小灯泡正常发光时，滑动变阻器的功率为P1，移动滑动变阻器的滑片，当小灯泡的电功率为3W时，滑动变阻器的功率为P2，忽略温度对灯丝电阻的影响，则小灯泡的电阻为 ，P1 2P2（选填“”、“”或“”）。二、选择题1.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A. 灯泡L的亮度不变B. R2两端的电压变大C. 电流表A1的示数变大D. A2电流表的示数变大2.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小3.（2019南充，10）如图，电源电压恒为9V，灯L标有“3V 1.5W”（灯L电阻不受温度影响），滑动变阻器R规格为“030”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是：A. 灯L的电阻为6B. 电压表V1示数为6VC. R接入电路中的阻值为18D. 电路消耗的总功率为4.5W4.（2019阜新，10）如图所示电路，电源电压为9V且保持不变，闭合开关后，当滑片P在右端时，电流表示数为0.3A，滑动变阻器消耗功率为1.8W，当滑片P移至中点时，电压表示数变化了2V，小灯泡恰好正常发光，下列说法正确的是（）A滑动变阻器的最大阻值为18B滑片在右端时，灯泡的功率为0.9WC灯泡正常发光时的功率为2WD灯泡正常发光时的电阻为12.55.（2019德阳，4）如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小6.（2019巴中，16）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A电路总功率变小B电压表示数变大C电压表与电流表示数的比值不变D电流表示数变大7.（2019巴中，18）如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）AR0的阻值是5B电路的最大总功率12.8WCR0的最小功率是1.6WD滑动变阻器最大阻值是358.（2019乐山，14）小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是9.(2019遂宁，7)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A. 电压表V的示数不变B. 电流表A的示数变大C. 小灯泡的亮度变暗D. 电路的总功率变大10.（2019德阳，8）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是A. 电路中的最大电流为1AB. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60JC. 滑动变阻器R先后两次消耗的电功率之比为81D. R1先后两次消耗的电功率之比为169三、计算题1.（2019南充，25）如图，电源电电压不变，定值电阻R1=6，电流表的量程为00.6A，电压表的量程为03V，滑动变阻器R2的规格为“40 1A”，闭合开关后，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值。（1）求定值电阻R1前后两次电功率之比；（2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。2.（2019德阳，22）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为01.2A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20，定值电阻R2的阻值为9，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：（1）电源电压是多少？（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?3.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知R120、R230，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。4.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。已知滑动变阻器R的规格为“10 2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V灯泡电阻随温度变化。（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。5.（2019乐山，40）如图所示，L为标有为“2.5V 0.625W”的小灯泡，滑动变阻器R2的最大电阻为15，电源电压保持恒定。闭合开关S1、S2，且R2阻值为0时，灯泡L正常发光，电流表读数I=0.75A。求：（1）电源电压U；（2）电阻R1的阻值；（3）电路接通时的最小功率。动态电路答案一、填空题1.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是_kWh。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_。【答案】 (1). 0.88 (2). 2202.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40，定值电阻R2=10，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为_V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值_。【答案】 (1). 9 (2). 12.53.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_；S2闭合，S1、S3断开，电压表示数为_ V；S1、S3闭合，S2断开，电流表示数为_ A。【答案】520.64.（2019德阳，12）一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的_极，当滑片P向左滑动，空心小铁球所受浮力_（选填“增大”、“减小”或“不变”）【答案】 (1). S（南） (2). 增大5.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡 (选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为 A。【答案】能 1.16.（2019广安，19）如图所示，电源电压不变，闭合开关，当标有“6V 12W”字样的小灯泡正常发光时，滑动变阻器的功率为P1，移动滑动变阻器的滑片，当小灯泡的电功率为3W时，滑动变阻器的功率为P2，忽略温度对灯丝电阻的影响，则小灯泡的电阻为 ，P1 2P2（选填“”、“”或“”）。【答案】3；。二、选择题1.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A. 灯泡L的亮度不变B. R2两端的电压变大C. 电流表A1的示数变大D. A2电流表的示数变大【答案】A2.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】D3.（2019南充，10）如图，电源电压恒为9V，灯L标有“3V 1.5W”（灯L电阻不受温度影响），滑动变阻器R规格为“030”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是：A. 灯L的电阻为6B. 电压表V1示数为6VC. R接入电路中的阻值为18D. 电路消耗的总功率为4.5W【答案】AD4.（2019阜新，10）如图所示电路，电源电压为9V且保持不变，闭合开关后，当滑片P在右端时，电流表示数为0.3A，滑动变阻器消耗功率为1.8W，当滑片P移至中点时，电压表示数变化了2V，小灯泡恰好正常发光，下列说法正确的是（）A滑动变阻器的最大阻值为18B滑片在右端时，灯泡的功率为0.9WC灯泡正常发光时的功率为2WD灯泡正常发光时的电阻为12.5【答案】BCD5.（2019德阳，4）如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】B6.（2019巴中，16）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A电路总功率变小B电压表示数变大C电压表与电流表示数的比值不变D电流表示数变大【答案】A。7.（2019巴中，18）如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）AR0的阻值是5B电路的最大总功率12.8WCR0的最小功率是1.6WD滑动变阻器最大阻值是35【答案】C。8.（2019乐山，14）小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是【答案】C9.(2019遂宁，7)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A. 电压表V的示数不变B. 电流表A的示数变大C. 小灯泡的亮度变暗D. 电路的总功率变大【答案】A10.（2019德阳，8）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是A. 电路中的最大电流为1AB. 滑片P在中点时，10s内滑动变阻器R消粍的电能为60JC. 滑动变阻器R先后两次消耗的电功率之比为81D. R1先后两次消耗的电功率之比为169【答案】D三、计算题1.（2019南充，25）如图，电源电电压不变，定值电阻R1=6，电流表的量程为00.6A，电压表的量程为03V，滑动变阻器R2的规格为“40 1A”，闭合开关后，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值。（1）求定值电阻R1前后两次电功率之比；（2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。解：（1）滑片由M点滑到N点，电阻变大，电路中的电流减小，所以滑片P置于N点时电路中的电流：INIM0.1A0.3A0.1A0.2A，定值电阻R1前后两次电功率之比：（2）滑片P置于M点时，电源电压UIM（R1+RM），滑片P置于N点时，电源电压UIN（R1+RN），RN2RM，所以0.3A（R1+RM）0.2A（R1+2RM），解得RMR16，电源电压：UIM（R1+RM）0.3A（6+6）3.6V；（3）根据电流表量程和滑动变阻器规格可知，电路中的最大电流为I大0.6A，由欧姆定律可得，电路总电阻：滑动变阻器连入电路的最小阻值：R滑小RR1660；电压表的量程为03V，滑动变阻器两端的最大电压U滑3V，R1两端的电压U1UU滑3.6V3V0.6V，根据串联电路的分压特点可知：解得R滑大30，所以在不损坏元件的情况下，滑动变阻器的取值范围为030。2.（2019德阳，22）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为01.2A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20，定值电阻R2的阻值为9，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：（1）电源电压是多少？（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?解：（1）当闭合S和S2、断开S1，滑片移到中点时，R1 与L串联，电流表测电路中的电流。由于灯泡L正常发光时的电压是：UL =8V，由图乙知道此时通过灯泡的电流是：IL =1A，因为串联电路中各处的电流相等，所以，由欧姆定律知道，滑动变阻器两端的电压是：U1 =IL R1 =1A20=10V，又因为串联电路中总电压等于各分电压之和，所以，电源的电压是：U=UL +U1 =8V+10V=18V；（2）闭合S和S1、断开S2时，R1 与R2 串联，电流表测电路中的电流，由于电流表的量程为01.2A，所以，电路中的最大电流是1.2A，此时滑动变阻器接入电路的电阻最小为R1小，由欧姆定律知道，电路中的电流是： ，解得R1小=6，所以滑动变阻器的取值范围是620；（3）根据题意知道，闭合S和S2、断开S1，当滑动变阻器的阻值调到R1=17.5时，这时小灯泡的功率是：P2=3.2W，设此时电流表的示数是I，则U=U1+U2，即 ，代入数据解得：I1=0.8A I2=A（不合题意，舍去），即此时电流表的读数是0.8A。3.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知R120、R230，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。解：（1）当S2闭合，S1、S3断开时，两电阻串联，则总电阻：R串R1+R220+3050；所以，电路中的电流：I0.2A；（2）S3断开，S1、S2闭合时，电阻R1短路，只有R2连入电路，则通电5min电路消耗的电能：W2t560s1000J；（3）当S2闭合，S1、S3断开时，两电阻串联，此时电路的总电阻最大，根据P可知此时总功率最小，所以，P最小2W，当S1、S3闭合，S2断开时，两电阻并联，此时电路中的总电阻最小，根据P可知此时总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以此时的总电阻：R并12，P最大W，则：。答：（1）S2闭合，S1、S3断开时，电路中的电流为0.2A；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能为1000J；（3）该电路的最大功率和最小功率之比为25：6。4.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。已知滑动变阻器R的规格为“10 2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V灯泡电阻随温度变化。（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。解：（1）当S接触a点时，灯泡L与电阻R0串联，因串联电路中总电压等于各分电压之和，且灯泡正常发光，所以，R0两端的电压：U0UUL16V10V6V，因串联电路中各处的电流相等，所以，由PUI可得，电路中的电流：I1.2A，由I可得，定值电阻R0的阻值：R05；（2）当S接触c点时，灯泡L、R0、R串联，此时电路中的电流I1A，则R0和R两端的电压之和：U1I（R0+R）1A（5+10）10V，此时灯泡两端的电压：ULUU116V10V6V，则此时灯泡的实际功率：PLULI6V1A6W。答：（1）定值电阻R0的阻值为5；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，此时灯泡的实际功率为6W。5.（2019乐山，40）如图所示，L为标有为“2.5V 0.625W”的小灯泡，滑动变阻器R2的最大电阻为15，电源电压保持恒定。闭合开关S1、S2，且R2阻值为0时，灯泡L正常发光，电流表读数I=0.75A。求：（1）电源电压U；（2）电阻R1的阻值；（3）电路接通时的最小功率。解：（1）S1、S2闭合，R2=0时，L与R1并联，L正常发光电源电压U=UL=2.5V（2），（3），RLR1当R2=15且与L串联时，电路中电阻最大，电功率最小
