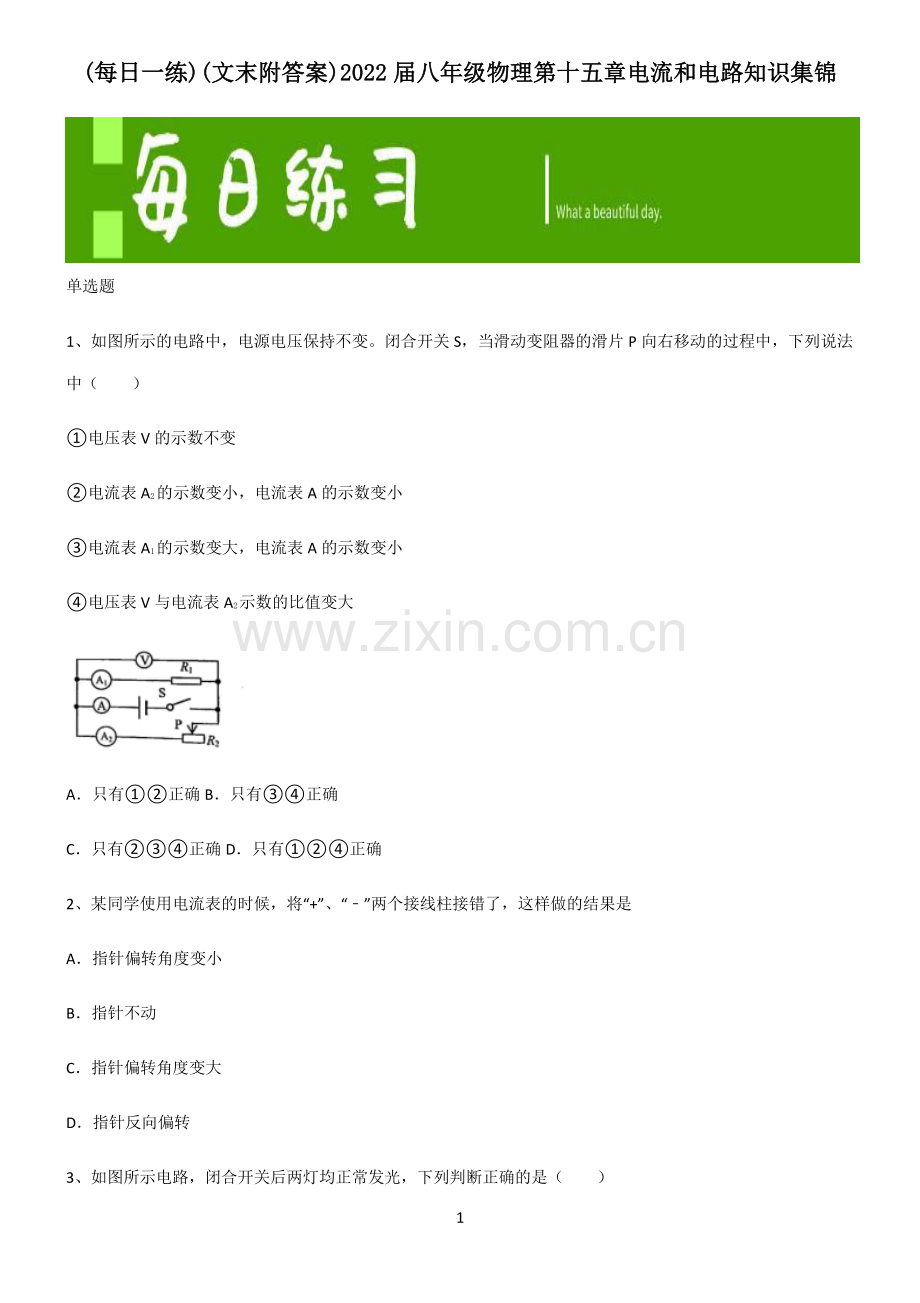

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届八年级物理第十五章电流和电路知识集锦届八年级物理第十五章电流和电路知识集锦 单选题 1、如图所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右移动的过程中，下列说法中（）电压表 V 的示数不变 电流表 A2的示数变小，电流表 A 的示数变小 电流表 A1的示数变大，电流表 A 的示数变小 电压表 V 与电流表 A2示数的比值变大 A只有正确 B只有正确 C只有正确 D只有正确 2、某同学使用电流表的时候，将“+”、“”两个接线柱接错了，这样做的结果是 A指针偏转角度变小 B指针不动 C指针偏转角度变大 D指针反向偏转 3、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（）2 A电流表 A1测通过灯 L1的电流 B两电流表的示数一定不相同 C两灯的额定功率一定不相同 D仅断开 S2，电流表 A2的示数不变 4、如图所示，将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是（）A摩擦的方法创造了电荷使两气球带了电 B摩擦的方法使气球分子发生转移而带电 C两气球因带了异种电荷而互相排斥 D这种相互排斥现象与验电器的两片金属箔张开时原理相同 5、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（）3 AB CD 6、下列记录结果中，与实际相符的选项是（）A九年级物理课本的厚度约为 9cm B脉搏跳动 1 次的时间大约为 0.8s C一盏家用节能灯的电流大约为 1A D人步行的速度约为 5km/s 7、疫情期间，各个单位都加强了门卫保安工作凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温核查登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是 A B C D 4 多选题 8、如图，将发光二极管 LED 接入电路中，闭合开关，发现 LED 发光。下列说法错误的是（）A电流从电池的右边流出，从电池的左边流进 B发光二极管在电路图中的元件符号为 C流过 LED 较长引脚的电流比较短引脚的大 D将电路中的干电池正负极对调，LED 的亮度会稍微变暗 9、会看简单的电路图是一项基本能力。如图所示电路，下列判断正确的是（）A当闭合 S2，断开 S1、S3时，L1、L2形成串联电路 B当闭合 S1，断开 S2、S3时，电路中只有 L1发光 C当闭合 S1、S3，断开 S2时，L1、L2形成并联电路 D当 S1、S2、S3都闭合时，L1、L2两个灯均正常发光 10、如图所示，取两个相同的不带电的验电器 A 和 B，用丝绸摩擦过的玻璃棒与验电器 A 的金属球接触后，再用带有绝缘手柄的金属棒把 A 和 B 连接起来下列说法正确的是()5 A用丝绸摩擦过的玻璃棒带正电 B验电器金属箔片张开，说明金属箔片带了同种电荷 C用金属棒把 A 和 B 连接起来后，验电器 B 带负电 D用金属棒把 A 和 B 连接起来后，瞬间电流方向是从金属棒的左端到右端 综合题 11、小明在观察小轿车的车窗玻璃时发现，汽车的后挡风玻璃与其他玻璃有一处明显不同，就是后挡风玻璃上有一条条“细线”，如图甲所示。对于这些细线的作用，小明咨询了维修店的工人师傅，工人师傅告诉小明，这些“细线”是用来除霜的，汽车驾驶室有一个按键，当外界气温降低时，闭合它，这时玻璃上的细线就会发热，小明想知道玻璃上的“细线”的除霜能力与哪些因素有关，于是他从维修师傅那里要来了两块厚薄不同带“细线”的玻璃带到实验室，并设计了如图丙所示的电路进行实验。（1）“细线”在除霜的过程中是利用电流的_效应工作的。（2）分别取质量相同的碎冰放在面积相同的玻璃上，闭合开关，调节 MN 两端的电压，记录冰块全部熔化所需的时间，相关数据如下表所示：次数 玻璃 冰块质量/g 电压/V 熔化时间/min 1 薄 100 6 3 2 薄 100 9 2 6 3 薄 100 12 1.5 4 厚 100 6 6 5 厚 100 9 4.5 6 厚 100 12 3 实验中取相同质量冰块的目的是_；本实验是通过比较_来判断玻璃除霜能力的强弱的。比较 1、2、3 次实验，可以得到结论_。（3）小明在完成实验后，一不小心弄断了玻璃中的一根“细线”。小明把这块玻璃接入电路中，发现电流表和电压表都有示数，说明玻璃中的各“细线”的连接方式是_（选填“串联”或“并联”）的。由此分析可知：该玻璃中其他未断“细丝”的除霜能力将_（选填“保持不变”或“消失”）。12、“口罩心脏”熔喷无纺布 医用口罩至少包含 3 层无纺布，其中位于中层的熔喷无纺布，是口罩能够实现过滤功能的核心“心脏”，它具有出众的吸附和过滤能力。熔喷布使用的是熔融态的聚合物（比如聚丙烯），在高压的作用下熔融态的聚合物从具有很多细小喷口的模具中喷出来。如图 1 所示，熔喷法织造布的生产流程一般是由聚合物溶入、熔融排出、过滤计量、喷丝成网、卷取、辊压、施加静电荷的驻极等一系列操作组成，成为最终的熔喷布成品。如图 2 所示，熔喷布空隙这么大，怎么过滤环境中尺寸约为 100 纳米的新冠病毒呢？病毒无法独立存在，其传播途径主要有分泌物和打喷嚏的飞沫，飞沫的大小在 5 微米左右，这是其一。其二，熔喷布生产工艺中有一步是“驻极处理”，使聚丙烯网状静电纤维带上足够量的电荷。当含有病毒的飞沫靠近熔喷布后，就会被静电吸附在熔喷布表面，无法透过。“新冠肺炎”全球大流行后，中国制造，携手抗疫，共克时艰。例如新冠肺炎疫情暴发之前，国内熔喷无纺布的需求较小，全国年产能为 5.35 万吨。为了填补口罩市场供应缺口，我国某石化企业的一个生产基地迅速建设了2 条熔喷布生产线，每天可生产 6 吨医用平面口罩熔喷布。7 请根据上述材料，回答下列问题：（1）请根据文章内容及图中的信息判断，医用熔喷布纤维直径的范围大约是 _；A0.5cm10cm B0.5mm10mm C0.5m10m D0.5nm10nm（2）医用口罩的“心脏”就是熔喷布，它是口罩中间的过滤层，由聚丙烯制造而成，是一种静电纤维；当含有病毒的飞沫靠近熔喷布后，由于带电体具有 _的性质会被吸附在表面，让病毒无法透过；（3）下列选项用到的原理与“驻极处理”后的熔喷布能够吸附飞沫原理相同的是 _；A拍打脏衣服除灰尘 B静电式空气净化器除灰尘 C扫地机器人吸灰尘 D利用声波清理手机扬声器的灰尘（4）西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”。“随梳”是指（头发）随着梳子（飘起），“随梳”是因为梳子与头发摩擦，梳子和头发带上 _电荷（选填“同种”或“异种”）而相互 _（选填“吸引”或“排斥”）。8 2022 届八年级物理第十五章电流和电路_01E 参考答案 1、答案：D 解析：由电路图可知，R1与R2并联，电流表 A 测干路电流，电流表 A1测R1支路的电流，电流表 A2测R2支路的电流，电压表 V 测电源两端的电压。因电源电压保持不变，所以滑片移动时，电压表 V 的示数不变，故正确；当滑动变阻器的滑片 P 向右移动的过程中，接入电路中的电阻变大，由I=可知，通过R2的电流变小，即电流表 A2的示数变小，因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表 A 的示数变小，故正确；因并联电路中各支路独立工作、互不影响，所以滑片移动时通过R1的电流不变，即电流表 A1的示数不变，故错误；则电压表 V 与电流表 A2示数的比值为R2的阻值，滑片向右移动，电阻变大，电压表 V 与电流表 A2示数的比值变大，故正确；综上可知，正确。故选 D。2、答案：D 解析：使用电流表的时候，将“+”、“一”两个接线柱接错了，也就是电流从电流表的负接线柱流入，从电流表的正接线柱流出了，那么这样做的结果是电流表的指针反向偏转 故选 D 3、答案：B 9 解析：AB从图中可以看出，两灯泡并联，电流表 A1测通过灯 L2的电流，电流表 A2测通过总电路的电流，电流表 A1示数小于电流表 A2示数。故 A 错误，B 正确；C两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故 C 错误；D仅断开 S2，电路中只有灯泡 L1工作，电流表 A2测量 L1电流，示数比原来小。故 D 错误。故选 B。4、答案：D 解析：A摩擦起电的实质是电荷的转移，并不是创造了电荷，故 A 错误；B摩擦起电的实质是电荷的转移使两气球带了电，并不是分子转移，故 B 错误；C一只气球在另一只气球上方“跳舞”，说明两个气球互相排斥，它们带了同种电荷，故 C 错误；D验电器的工作原理是同种电荷相互排斥，故这种现象与验电器的两片金属箔张开时原理相同，故 D 正确。故选 D。5、答案：C 解析：A若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故 A 不符合题意；B若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故 B 不符合题意；C只有前门和后门同时关上，故 C 符合题意；D前门或者后门只要关上一个，汽车就行使，故 D 不满足题意。故选 C。10 6、答案：B 解析：A中学生的食指宽度约 1cm，九年级物理课本的厚度与此差不多，在 1cm 左右。故 A 不符合题意；B正常情况下，人的脉搏 1min 跳动的次数在 75 次左右，跳动一次的时间约 0.8s。故 B 符合题意；C家用节能灯的工作电流在 0.1A 左右。故 C 不符合题意；D人步行的速度在 1.1m/s 左右。故 D 不符合题意。故选 B。7、答案：A 解析：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有 A 正确。故选 A。8、答案：CD 解析：A二极管右侧的长脚是正极，此时二极管发光，说明干电池的右侧是正极，所以电流从电池的右边流出，从电池的左边流进，故 A 正确，不符合题意；B发光二极管的符号是，故 B 正确，不符合题意；C二极管的两脚是串联的，所以通过的电流相同，故 C 错误，符合题意；D因为发光二极管 LED 具有单向导电性，所以把电源正负极对调，LED 不会发光，故 D 错误，符合题意。故选 CD。11 9、答案：ABC 解析：A当只闭合 S2时，电流从电源正极出发，依次经过开关 S2、L2、L1回到负极，只有一条路，各元件首尾相连，所以是串联电路，故 A 正确；B当只闭合 S1，L2处于断路状态，电路为只有 L1的简单电路，故 B 正确；C当闭合 S1、S3，电流从电源正极出发，经开关 S1后，分别流经灯泡 L1、L2，有两条支路，所以是并联的，故C 正确；D当 S1、S2、S3都闭合时，会导致电源短路，两灯都不能发光，甚至损坏电源，故 D 错误。故选 ABC。10、答案：ABD 解析：AB丝绸摩擦过的玻璃棒带正电（玻璃棒缺少电子），当玻璃棒与验电器 A 接触后，验电器 A 也带上了正电，金属箔片由于带同种电荷相互排斥而张开，故 AB 项正确；C用带绝缘柄的金属杆将两个验电器的金属球接触时，B 验电器上自由电子向验电器 A 转移，B 验电器由于失去电子而带正电，故 C 项错误；D用金属棒把 A 和 B 连接起来后，B 验电器上自由电子向验电器 A 转移，因为电子带负电，所以瞬间电流方向是由金属棒的左端到右端，故 D 项正确 11、答案：热 使冰块全部熔化时吸收的热量相同 冰块全部熔化所需要的时间 玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强 并联 保持不变 解析：（1）1“细线”在除霜的过程中需要吸热，利用了电流的热效应产生大量的热。12 （2）234根据控制变量法思想，物质吸放热与质量有关，实验中取相同质量冰块的目的是使冰块全部熔化时吸收的热量相同，通过比较冰块全部熔化所需要的时间来判断玻璃除霜能力的强弱；比较 1、2、3 次实验可知，玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强。（3）56弄断了玻璃中的一根“细线”后，把这块玻璃接入电路中，发现电流表和电压表都有示数，说明各细线可以独立工作，说明玻璃中的各“细线”的连接方式是并联的，可知该玻璃中其他未断“细丝”的除霜能力将保持不变。12、答案：C 吸引轻小物体 B 异种 吸引 解析：（1）1由图示知，医用熔喷布纤维直径中较粗的直径在 3 个比例尺左右，即 33m=9m 较细的直径大约为比例尺13，即 3m3=1m 那么熔喷布纤维直径的范围大约是 1m 至 9m，故 C 符合题意，ABD 不符合题意。故选 C。（2）2由于带电体有吸引轻小物体的性质，所以带静电的熔喷布能吸附带病毒的飞沫。（3）3“驻极处理”后的熔喷布由于带电而吸引轻小物体。A拍打脏衣服除灰尘，利用的是惯性，故 A 不符合题意；B静电式空气净化器，是利用带电体能吸引轻小物体工作的，故 B 符合题意；C扫地机器人是利用流速大的位置压强小工作的，故 C 不符合题意；D利用声波清理手机扬声器的灰尘，是利用声音具有能量来工作的，故 D 不符合题意。13 故选 B。（4）45随梳，是因为梳子与头发摩擦，其中一物体带上正电，另一物体带上负电，由于异种电荷相互吸引，于是头发会随梳子飘起。
