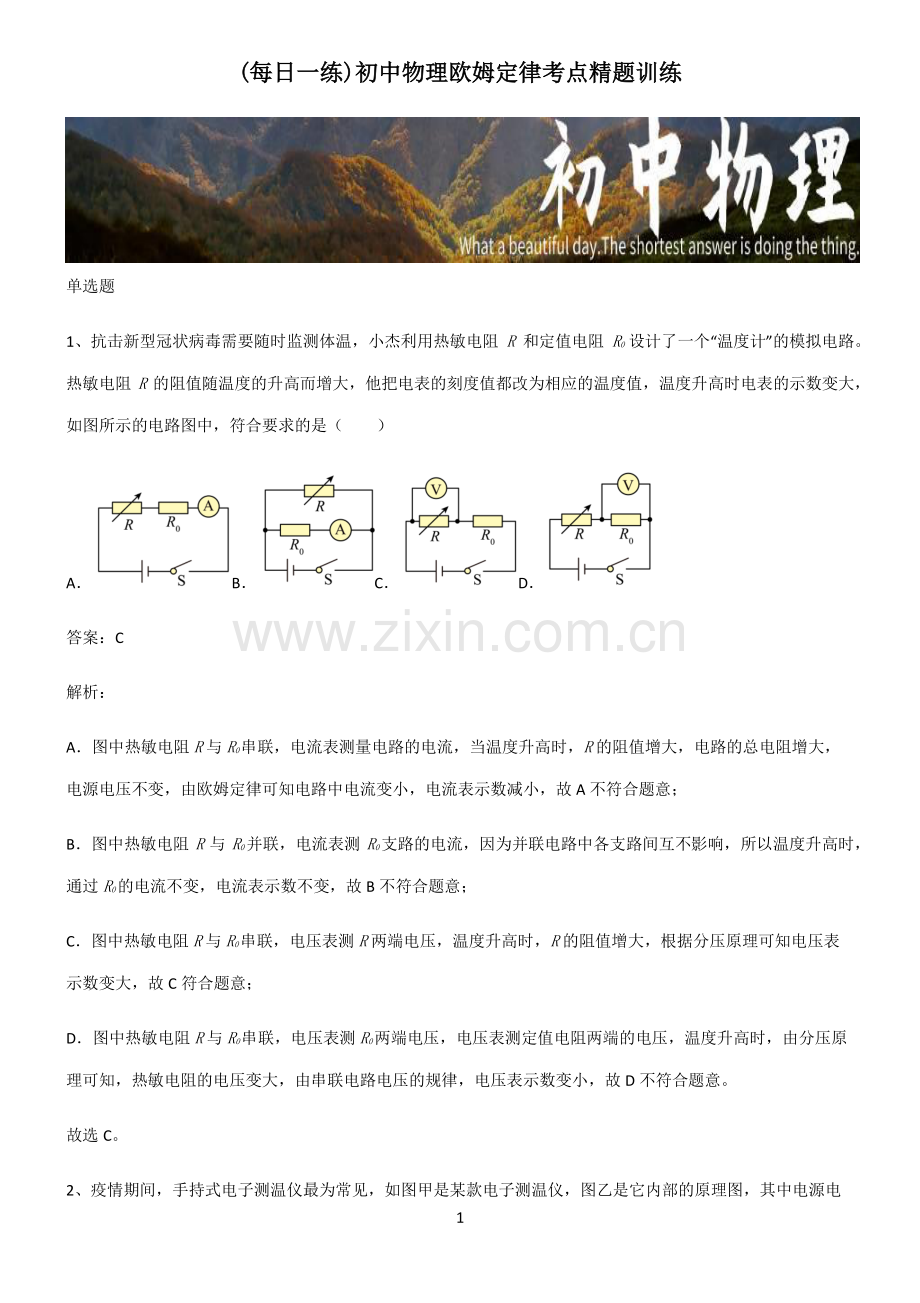

1 (每日一练每日一练)初中物理欧姆定律考点精题训练初中物理欧姆定律考点精题训练 单选题 1、抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（）ABCD 答案：C 解析：A图中热敏电阻R与R0串联，电流表测量电路的电流，当温度升高时，R的阻值增大，电路的总电阻增大，电源电压不变，由欧姆定律可知电路中电流变小，电流表示数减小，故 A 不符合题意；B图中热敏电阻R与R0并联，电流表测R0支路的电流，因为并联电路中各支路间互不影响，所以温度升高时，通过R0的电流不变，电流表示数不变，故 B 不符合题意；C图中热敏电阻R与R0串联，电压表测R两端电压，温度升高时，R的阻值增大，根据分压原理可知电压表示数变大，故 C 符合题意；D图中热敏电阻R与R0串联，电压表测R0两端电压，电压表测定值电阻两端的电压，温度升高时，由分压原理可知，热敏电阻的电压变大，由串联电路电压的规律，电压表示数变小，故 D 不符合题意。故选 C。2、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电2 压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）A显示仪是由电流表改装成的 B被测温者温度越高，电路消耗的电功率越大 C热敏电阻R随着温度的升高阻值增大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：B 解析：A两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故 A 错误；B被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故 B 正确；C被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故 C 错误；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 B。3、如图所示的电路中，电源两端电压保持不变。闭合开关 S，将滑动变阻器的滑片 P 向左滑动，下列判断正确的是（）3 A电流表的示数变小 B电压表的示数变大 C电路中的总电阻变大 D电路消耗的总功率变大 答案：D 解析：ABC由图可知，电阻R2和变阻器R1串联，电压表测变阻器R1两端的电压，电流表测电路中的电流，将滑动变阻器的滑片 P 向左滑动，变阻器连入电路中的电阻变小，电路的总电阻变小，由=可知电路中的电流变大，即电流表示数变大，由串联分压可知，变阻器的电阻变小，则电压表的示数变小，故 ABC 错误；D电路中的电流变大，电源电压不变，由P=UI可知，电路消耗的总功率变大，故 D 正确。故选 D。4、小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片 P 恰好处于a点，则下列说法正确的是（）A R1短路将使测量结果偏小 B可将电流表的表盘改装用来显示重力大小 C当秤盘内物体重力变大时，电压表示数变大 D当秤盘内物体重力变大时，电路消耗的功率将变小 4 答案：C 解析：AB由电路图可知，R1与R2串联，电流表测电路的电流，电压表测滑片上面部分电阻丝aP 两端的电压；由于电压表接在滑片上，且电压表的内阻很大，在电路中可看作开路，所以，不论滑片如何滑动，电流要经过变阻器的全部电阻丝，即R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，故不能将电流表的表盘改装用来显示重力大小；当R1短路时，电路的电阻减小，电流增大，根据欧姆定律有 U=IR 相同长度的电阻丝分得的电压增大，电压表示数偏大，即测量结果偏大，故 AB 错误；CD当秤盘内物体重力增大，滑片向下移，电阻丝aP 的电阻增大，但是电路中电流保持不变，电压表示数变大；因电源电压和电路的电流不变，根据PUI知，电路消耗的功率将不变，故 C 正确，B 错误。故选 C。小提示：本题考查了串联电路的特点和欧姆定律和电功率公式的应用，关键是明确电路的电流不变，有一定难度。5、在如图的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关 S，当滑动变阻器的滑片 P 向下滑动时，四个理想电表的示数都发生变化，电流表 A、电压表 V1、V2、V3的示数分别用 I、U2、U2和 U3表示，电表示数的变化量分别用I、U1、U2和U3表示。则在滑片 P 向下滑动的过程中，下列说法错误的是（）A1不变，1不变 BU3=U1+U2 C3不变 D|U3|=|U1|+|U2|5 答案：D 解析：A分析电路图可知，R0、R1、R2串联，电流表 A 测电路中电流，电压表 V1测R1两端电压，电压表 V2测R2两端电压，电压表 V3测R1与R2两端电压之和，滑片 P 向下滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，故由欧姆定律可知，电路中的电流变小，故由U=IR可知，R0、R1两端电压变小，因电源电压不变，故R2两端电压变大，因 1=1，且R1为定值电阻，所以1不变，由题意可知 1=1 1=1 解得1=1，因R1是定值电阻，故1不变，故 A 正确，不符合题意；B由 A 中分析可知，电压表 V3测R1与R2两端电压之和，故可得 3=1+2 故 B 正确，不符合题意；C因电源电压不变，故可得 3=0=0 解得3=0，因R0为定值电阻，故3不变，故 C 正确，不符合题意；D由题意可得，3=0，1=1，2=(0+1)故得|2|=|1|+|3|故 D 错误，符合题意。故选 D。多选题 6 6、如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，以下说法正确的是（）A电流表示数变大，电压表示数变小 B电流表示数变小，电压表示数变大 C电压表和电流表示数的比值将增大 D整个电路的总功率变大 答案：AD 解析：AB逐渐增大光敏电阻上的光照强度，R的电阻变小，电源电压不变，根据公式=，电路中电流变大，即电流示数变大；根据公式=得，定值电阻两端的电压变大，根据串联电路的电压规律可得，光敏电阻两端的电压变小，即电压表示数变小，故 A 正确，B 错误；C由图可知，电压表和电流表示数之比恰为光敏电阻的阻值，因为光面电阻阻值变小，故 C 错误；D电源电压不变，电路中的电流变大，根据公式=可得，电路的总功率变大，故 D 正确。故选 AD。7、如图所示，电源电压为 12 V，定值电阻R=12，在开关 S 闭合的情况下，下列说法正确的是（）7 A在a、b两点间接入一个合适的电流表时，电流表的示数为 0.1A B在a、b两点间接入一个合适的电压表时，其示数接近电源电压 C在a、b两点间接入一个 18 的电阻，电路消耗的电功率为 24W D在a、b两点间接入一个“6V 3W”的小灯泡时，小灯泡恰能正常发光 答案：BD 解析：A在a、b两点间接入一个合适的电流表时，电路中电流 =12V12=1A 故 A 错误；B在a、b两点间接入一个合适的电压表时，电压表串联在电路中，此时电压表的示数约等于电源电压，故 B正确；C在a、b两点间接入一个 18 的电阻时，电路总功率 P总=2+=(12V)212+18=4.8W 故 C 错误；D在a、b两点间接入一个“6V 3W”的小灯泡时，小灯泡正常发光时电阻为 R灯=额2额=(6V)23W=12 此时电路中电流 I=总=12V12+12=0.5A 小灯泡的额定电流 I额=额额=3W6V=0.5A 8 电路中的电流等于小灯泡的额定电流，小灯泡正常发光，故 D 正确。故选 BD。8、如图所示，灯泡 L 标有“3.8V”的字样闭合开关 S，当滑动变阻器的滑片 P 从最右端滑到最左端时，灯泡 L 刚好正常发光，在滑动变阻器滑片移动过程中，两块电压表示数与电流表示数变化关系图像如图所示，则下列说法中正确的是（）A小灯泡 L 的额定功率为 0.988W B滑动变阻器R的最大阻值是 60 C滑片滑动过程中电路消耗的最小功率为 0.9W D电源电压为 15V 答案：ABC 解析：D由图甲得，灯泡 L、变阻器R、定值电阻R0串联，整个电路电流相等，电压表 V1测量灯泡 L 与滑动变阻器R两端的电压，电压表 V2测量定值电阻R0与滑动变阻器R两端的电压。变阻器接入阻值为 0 时，电路电流最大为 0.26A，此时只有灯泡 L 与定值电阻R0串联，小灯泡刚好正常发光。结合乙图得，此时灯泡 L 的电压为 3.8V，定值电阻R0电压为 5.2V。则电源电压 3.8V+5.2V=9V A则小灯泡 L 的额定功率 额=额max=3.8V 0.26A=0.988W 9 故 A 正确；B由图乙可知，电路中最小电流为 0.1A，此时 V1的示数为 7V，V2的示数为 8V，则有 L+滑=7V 0+滑=8V L+0+滑=9V 解得 滑=6V 即电路电流最小时，滑动变阻器两端电压为 6V，此时滑动变阻器阻值最大，由=得，滑动变阻器的最大阻值 =滑min=6V0.1A=60 故 B 正确；C 当电流最小，即电流为 0.1A 时，电路消耗的功率最小。则滑动变阻器的滑片滑动过程中电路消耗的最小功率 =9V 0.1A=0.9W 故 C 正确。故选 ABC。
