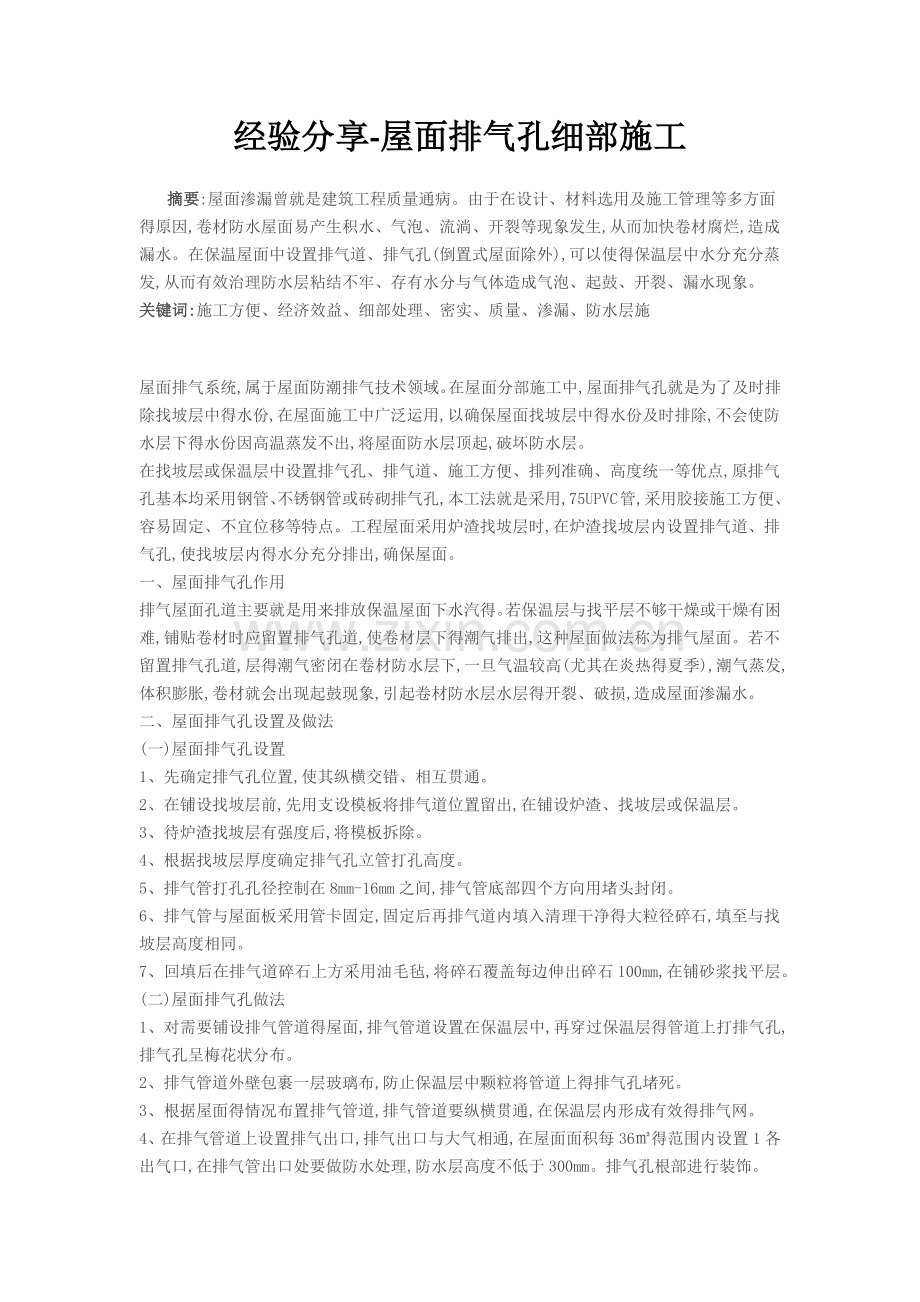

屋面排气孔细部施工.doc

经验分享-屋面排气孔细部施工
摘要:屋面渗漏曾就是建筑工程质量通病。由于在设计、材料选用及施工管理等多方面得原因,卷材防水屋面易产生积水、气泡、流淌、开裂等现象发生,从而加快卷材腐烂,造成漏水。在保温屋面中设置排气道、排气孔(倒置式屋面除外),可以使得保温层中水分充分蒸发,从而有效治理防水层粘结不牢、存有水分与气体造成气泡、起鼓、开裂、漏水现象。
关键词:施工方便、经济效益、细部处理、密实、质量、渗漏、防水层施

屋面排气系统,属于屋面防潮排气技术领域。在屋面分部施工中,屋面排气孔就是为了及时排除找坡层中得水份,在屋面施工中广泛运用,以确保屋面找坡层中得水份及时排除,不会使防水层下得水份因高温蒸发不出,将屋面防水层顶起,破坏防水层。
在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点,原排气孔基本均采用钢管、不锈钢管或砖砌排气孔,本工法就是采用,75UPVC管,采用胶接施工方便、容易固定、不宜位移等特点。工程屋面采用炉渣找坡层时,在炉渣找坡层内设置排气道、排气孔,使找坡层内得水分充分排出,确保屋面。
一、屋面排气孔作用
排气屋面孔道主要就是用来排放保温屋面下水汽得。若保温层与找平层不够干燥或干燥有困难,铺贴卷材时应留置排气孔道,使卷材层下得潮气排出,这种屋面做法称为排气屋面。若不留置排气孔道,层得潮气密闭在卷材防水层下,一旦气温较高(尤其在炎热得夏季),潮气蒸发,体积膨胀,卷材就会出现起鼓现象,引起卷材防水层水层得开裂、破损,造成屋面渗漏水。
二、屋面排气孔设置及做法
(一)屋面排气孔设置
1、先确定排气孔位置,使其纵横交错、相互贯通。
2、在铺设找坡层前,先用支设模板将排气道位置留出,在铺设炉渣、找坡层或保温层。
3、待炉渣找坡层有强度后,将模板拆除。
4、根据找坡层厚度确定排气孔立管打孔高度。
5、排气管打孔孔径控制在8mm-16mm之间,排气管底部四个方向用堵头封闭。
6、排气管与屋面板采用管卡固定,固定后再排气道内填入清理干净得大粒径碎石,填至与找坡层高度相同。
7、回填后在排气道碎石上方采用油毛毡,将碎石覆盖每边伸出碎石100mm,在铺砂浆找平层。
(二)屋面排气孔做法
1、对需要铺设排气管道得屋面,排气管道设置在保温层中,再穿过保温层得管道上打排气孔,排气孔呈梅花状分布。
2、排气管道外壁包裹一层玻璃布,防止保温层中颗粒将管道上得排气孔堵死。
3、根据屋面得情况布置排气管道,排气管道要纵横贯通,在保温层内形成有效得排气网。
4、在排气管道上设置排气出口,排气出口与大气相通,在屋面面积每36㎡得范围内设置1各出气口,在排气管出口处要做防水处理,防水层高度不低于300mm。排气孔根部进行装饰。
三、施工要点
1、排汽道应纵横贯通,不得堵塞,并应与大气连通得排汽孔相连。排汽道间距宜为6m纵横设置,屋面面积每36㎡宜设置1个排汽孔。在保温层中预留槽做排汽道时,其宽度一般为20～40mm;在保温层中埋置打孔细管(塑料管或镀锌钢管)做排汽道时,管径为25mm。排汽道应与找平层分格缝相重合。
   2、为避免排气孔与基层接触处发生渗漏,应做防水处理。
防水层粘贴:
(1)在防水层粘贴前,应在排水立管四周粘贴卷材防水附加层,附加层高度不低于250mm。
(2)在粘贴屋面卷材防水层前,应将基层表面均匀涂刷基层处理剂,干燥后及时铺贴卷材。
(3)刚性防水层施工时,应在屋面板得支撑端沿排气道位置设置,分格缝纵横间距不大于6mm。
(4)在混凝土浇筑前应用20×40得木条将分格缝进行分格。
(5)待混凝土达到一定强度后,及时将分格缝内得嵌条及时取出,取出后立即采用防水油膏进行嵌填密实。
  3、排汽屋面防水层施工前,应检查排汽道就是否被堵塞,并加以清扫。然后宜在排汽道上粘贴一层隔离纸或塑料薄膜,宽约200mm,在排汽道上对中贴好,完成后才可铺贴防水卷材(或涂刷防水涂料)。防水层施工时不得刺破隔离纸,以免胶粘剂(或涂料)流入排汽道,造成堵塞或排汽不畅。
四、排气孔细部处理
1、在,75UPVC管与刚性混凝土防水层之间采用防水油膏嵌填密实。
2、由于卷材防水层反贴在排气孔上250mm,影响美观,所以在,75UPVC管得外壁再套一根300高得,110UPVC管材,使,75得管外壁与,110得内壁四周距离相同,然后在两者之间采用防水油膏嵌填密实,填后比,110UPVC管口低10mm。
3、分格缝采用防水卷材盖缝,卷材宽度为250mm,在排气管位置加工成圆形卷材,卷材内圆直径边75mm,外圆直径为325mm,使其与刚性防水层充分粘结。
4、在排气管底部与卷材交接处与,110与,75交接处,采用耐候胶进行封闭。
五、质量要求
1、管材得材质必须符合规范要求,排气管底部平直及垂直部分采用10麻花钻头均匀打眼,间距30-50mm,管头采用专用套管封堵。
2、排气道内回填得碎石粒径必须大于40mm,且无石粉。
3、找坡层施工前将排气道位置在屋面板上进行定位放线,在找坡层施工前将排气道采用模板支设进行预留,确保排气道得宽度。
4、将预制好得排气管放置在排气道纵横交错得交点上,采用管卡将排气管固定,确保不偏位、不移位。
6、防水层施工,本工程采用自粘性防水卷材,将防水卷材直接粘在排气立管上(如卷材防水层采用热熔法施工时,需将排气管改为钢管),在排气管得根部增加一道防水附加层。
7、刚性防水层施工前,需在防水卷材上铺设一道玻纤布进行隔离,在进行用分隔条布置分隔。分格缝设在排气道得上部,纵横间距不大于6m。待混凝土达到强度后将分格条取出,取出后用油膏进行灌缝,然后用带铅箔防水卷材进行盖缝。
8、细部处理:防水卷材施工后,在排气管外侧已粘上二道防水卷材,时间久了卷材可能脱落,既不美观又影响防水效果。为了既美观又能确保防水效果,在排气孔外侧再加套一根110PVC-U管材,将二道防水卷材隐蔽在套管内,先将110得PVC-U管固定好,便每边距离相等,然后内灌防水油膏进行封闭,在110PVC管底部与顶部采用耐候胶封闭。

结束语:屋面排气系统,保温层内设置纵横贯通得排气通道,排气通道上连通设置伸出屋面得排气管,使得保温层内得气体能够及时排出,有效防止了屋面因水得冻胀、气体得压力导致屋面得开裂破坏,延长了屋面得使用寿命。且施工方便,生产成本低。
我认为在下列情况下,新建与返修得屋面工程应广泛采用排气屋面作法。
　　1)气候潮湿、雨量充沛得地区。
　　2)多雨季节。
　　3)气温较底得季节。
　　4)工期紧但基层未完全干燥得屋面工程。
　　5)发生大量渗漏且急于返修得屋面工程。
屋面透气孔:
当保温层含水量较大,难以干燥时可以埋设排汽管。排汽管直径25-32mm,带孔与立管相连。做法如下图:
