CFX流场分析-域设置-多相设置教程.doc

资源描述

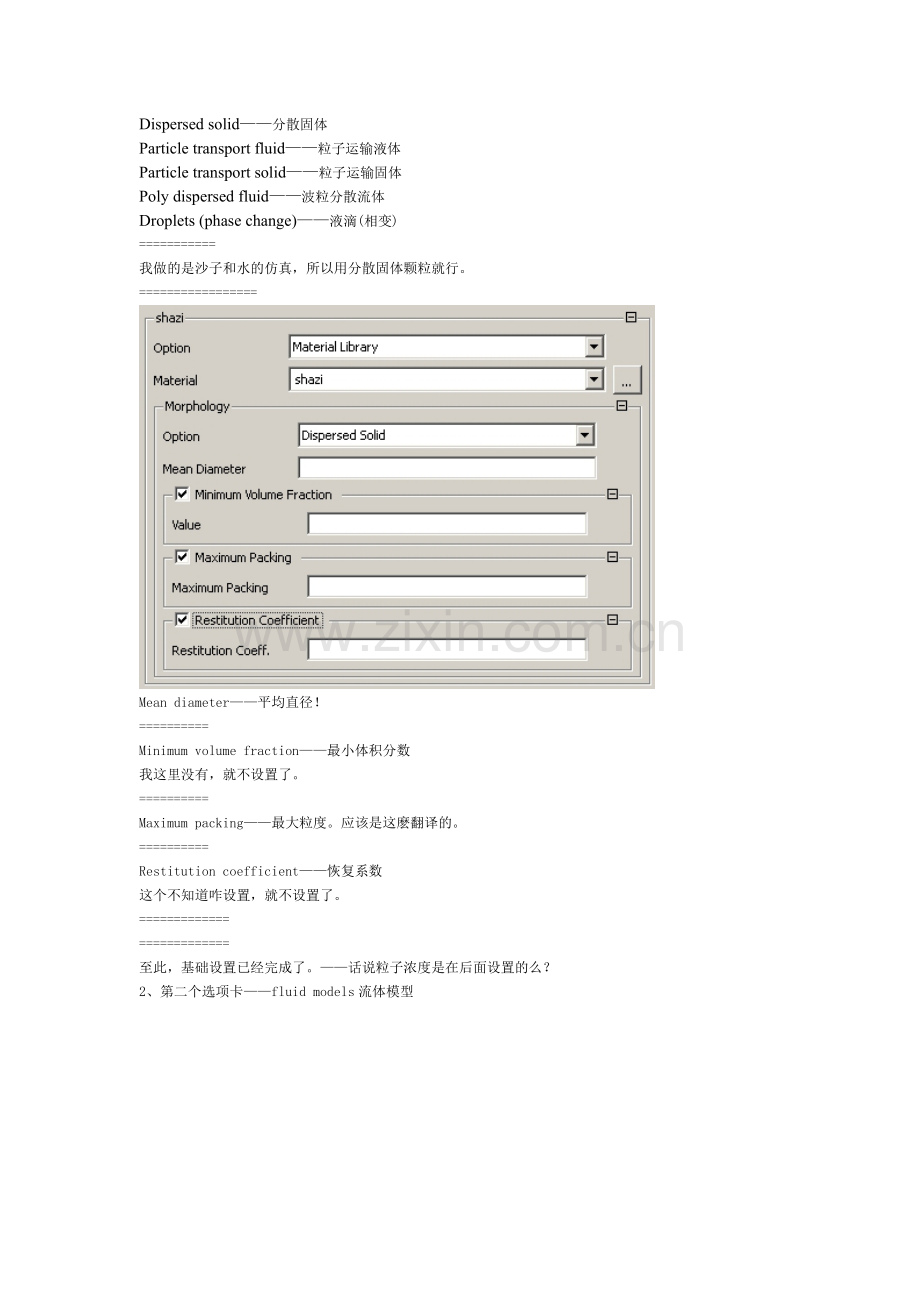

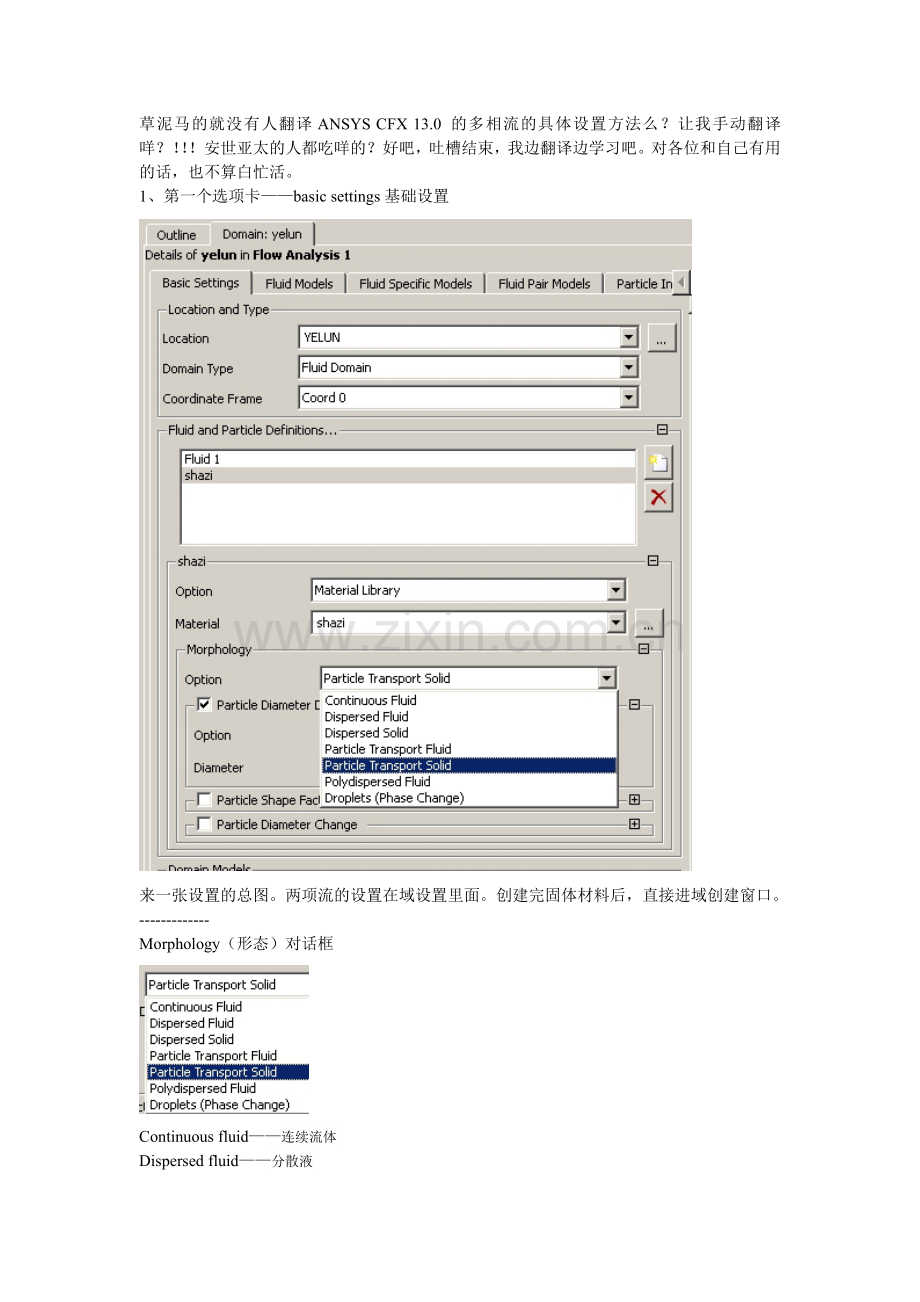

草泥马的就没有人翻译ANSYS CFX 13.0 的多相流的具体设置方法么？让我手动翻译咩？！！！安世亚太的人都吃咩的？好吧，吐槽结束，我边翻译边学习吧。对各位和自己有用的话，也不算白忙活。 1、第一个选项卡——basic settings基础设置来一张设置的总图。两项流的设置在域设置里面。创建完固体材料后，直接进域创建窗口。 ------------- Morphology（形态）对话框 Continuous fluid——连续流体 Dispersed fluid——分散液 Dispersed solid——分散固体 Particle transport fluid——粒子运输液体 Particle transport solid——粒子运输固体 Poly dispersed fluid——波粒分散流体 Droplets (phase change)——液滴(相变) =========== 我做的是沙子和水的仿真，所以用分散固体颗粒就行。 ================= Mean diameter——平均直径！ ========== Minimum volume fraction——最小体积分数我这里没有，就不设置了。 ========== Maximum packing——最大粒度。应该是这麽翻译的。 ========== Restitution coefficient——恢复系数这个不知道咋设置，就不设置了。 ============= ============= 至此，基础设置已经完成了。——话说粒子浓度是在后面设置的么？ 2、第二个选项卡——fluid models流体模型 Fluid models——流体模型选项卡 Multiphase》homogeneous model——多相》均质模型》自由表面模型 ------------ Heat transfer》homogeneous model——传热》均质模型 ------------- Turbulence》homogeneous model——湍流》均质模型 -------------- Combustion——燃烧 -------------- Thermal radiation——热辐射 ===================== ===================== 3、第三个选项卡——fluid specific models流体特定模型 Fluid specific models——流体特定模型 Kinetic theory——动力学理论 Solid pressure model——固体压力模型 Elastic modulus——弹性模量 Gidaspow Solid bulk viscosity——固体体积粘性 Solid shear viscosity——固体剪切粘度 ================== ================== 4、第四个选项卡——fluid pair models流体对模型 Fluid pair——流体对 Interphase transfer——相间转移 Mass transfer——传质 ============= 5、第五个选项卡——initialization初始化 ============= ============= 边界条件中的翻译边界细节选项卡 Mass and momentum——质量和动量 Wall roughness——壁粗糙度 ============== 出口边界选项卡 Flow regime——液态——subsonic亚音速 Mass and momentum——质量和动量 Flow direction——流方向 Turbulence——湍流 =============== 混合比例 Fluid values Volume fraction——体积分数这个不会设置啊！！！！不设置的时候会出现下面的错误警告。啊！！！！！我知道了。是不是这里设置混合比例！！！！！！ ================= =================
