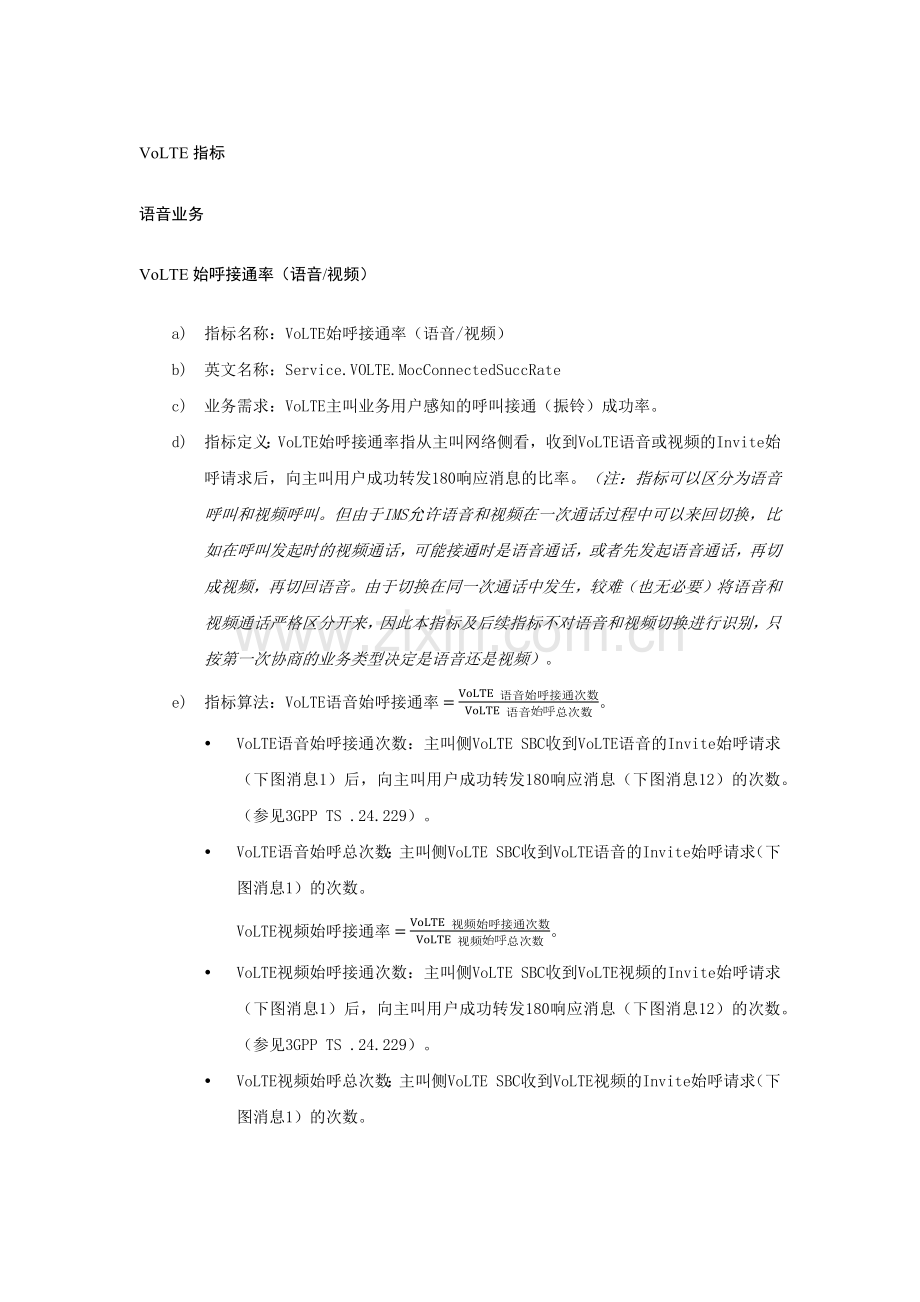

VoLTE指标语音业务VoLTE始呼接通率（语音/视频）a) 指标名称：VoLTE始呼接通率（语音/视频）b) 英文名称：Service.VOLTE.MocConnectedSuccRatec) 业务需求：VoLTE主叫业务用户感知的呼叫接通（振铃）成功率。 d) 指标定义：VoLTE始呼接通率指从主叫网络侧看，收到VoLTE语音或视频的Invite始呼请求后，向主叫用户成功转发180响应消息的比率。（注：指标可以区分为语音呼叫和视频呼叫。但由于IMS允许语音和视频在一次通话过程中可以来回切换，比如在呼叫发起时的视频通话，可能接通时是语音通话，或者先发起语音通话，再切成视频，再切回语音。由于切换在同一次通话中发生，较难（也无必要）将语音和视频通话严格区分开来，因此本指标及后续指标不对语音和视频切换进行识别，只按第一次协商的业务类型决定是语音还是视频）。e) 指标算法：VoLTE语音始呼接通率=VoLTE语音始呼接通次数VoLTE语音始呼总次数。 VoLTE语音始呼接通次数：主叫侧VoLTE SBC收到VoLTE语音的Invite始呼请求（下图消息1）后，向主叫用户成功转发180响应消息（下图消息12）的次数。（参见3GPP TS .24.229）。 VoLTE语音始呼总次数：主叫侧VoLTE SBC收到VoLTE语音的Invite始呼请求（下图消息1）的次数。VoLTE视频始呼接通率=VoLTE视频始呼接通次数VoLTE视频始呼总次数。 VoLTE视频始呼接通次数：主叫侧VoLTE SBC收到VoLTE视频的Invite始呼请求（下图消息1）后，向主叫用户成功转发180响应消息（下图消息12）的次数。（参见3GPP TS .24.229）。 VoLTE视频始呼总次数：主叫侧VoLTE SBC收到VoLTE视频的Invite始呼请求（下图消息1）的次数。注：图中虚线表示响应消息。f) 测量数据映射关系：Mw xDR， VoLTE语音始呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0,且“ALERTING_TIME”全F的xDR个数。 VoLTE语音始呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0的xDR个数。 VoLTE视频始呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=0,且“ALERTING_TIME”全F的xDR个数。 VoLTE视频始呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=0的xDR个数。g) 数据类型: 实型h) 数据单位：无i) 空间粒度：UEj) 时间粒度：15分钟k) 数据来源：MwVoLTE终呼接通率（语音/视频）a) 指标名称：VoLTE终呼接通率（语音/视频）b) 英文名称：Service.VOLTE.MtcConnectedSuccRatec) 业务需求：VoLTE被叫业务用户感知的呼叫接通（振铃）成功率。 d) 指标定义：VoLTE终呼接通率指从被叫网络侧看，转发VoLTE语音或者视频的Invite终呼请求后，收到被叫用户侧180响应消息的比率。e) 指标算法：VoLTE语音终呼接通率=VoLTE语音终呼接通次数VoLTE语音终呼总次数。 VoLTE语音终呼接通次数： 被叫侧VoLTE SBC转发VoLTE语音的Invite终呼请求（下图消息1）后，收到被叫用户侧180响应消息（下图消息10）的次数。（参见3GPP TS .24.229） VoLTE语音终呼总次数：被叫侧VoLTE SBC成功转发VoLTE语音的Invite终呼请求（下图消息1）次数。VoLTE视频终呼接通率=VoLTE视频终呼接通次数VoLTE视频终呼总次数。 VoLTE视频终呼接通次数： 被叫侧VoLTE SBC转发VoLTE视频的Invite终呼视频请求（下图消息5）后，收到被叫用户侧180响应消息（下图消息10）（下图消息7）的次数。（参见3GPP TS .24.229） VoLTE视频终呼总次数：被叫侧VoLTE SBC成功转发VoLTE视频的Invite终呼请求（下图消息5）次数。l) 测量数据映射关系：Mw xDR， VoLTE语音终呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=1,且“ALERTING_TIME”全F的xDR个数。 VoLTE语音终呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=1的xDR个数。 VoLTE视频终呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=1,且“ALERTING_TIME”全F的xDR个数。 VoLTE视频终呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=1的xDR个数。f) 数据类型: 实型g) 数据单位：无h) 空间粒度：UEi) 时间粒度：15分钟j) 数据来源：MwVoLTE用户接通率（语音/视频）a) 指标名称：VoLTE用户接通率（语音/视频）b) 英文名称：Service.VOLTE.UserConnectedSuccRatec) 业务需求：VoLTE业务用户感知的呼叫接通（振铃）成功率。 d) 指标定义：VoLTE接通率指从全网看，VoLTE语音或者视频呼叫接通（180响应消息或带有P-Early-Media头域的183响应消息）成功的比率。e) 指标算法：VoLTE语音用户接通率=VoLTE语音始呼接通次数+VoLTE语音终呼接通次数VoLTE语音始呼总次数+VoLTE语音终呼总次数 VoLTE语音始呼接通次数：定义见“VoLTE始呼接通率”。 VoLTE语音终呼接通次数：定义见“VoLTE终呼接通率”。 VoLTE视频始呼总次数：定义见“VoLTE始呼接通率”。 VoLTE视频终呼总次数：定义见“VoLTE终呼接通率”。VoLTE视频用户接通率=VoLTE视频始呼接通次数+VoLTE视频终呼接通次数VoLTE视频始呼总次数+VoLTE视频终呼总次数 VoLTE视频始呼接通次数：定义见“VoLTE始呼接通率”。 VoLTE视频终呼接通次数：定义见“VoLTE终呼接通率”。 VoLTE视频始呼总次数：定义见“VoLTE始呼接通率”。 VoLTE视频终呼总次数：定义见“VoLTE终呼接通率”。f) 测量数据映射关系：Mw xDR， VoLTE语音始呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0,且“ALERTING_TIME”全F的xDR个数。 VoLTE语音终呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=1,且“ALERTING_TIME”全F的xDR个数。 VoLTE语音始呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=0的xDR个数。 VoLTE语音终呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5,且“CALL_SIDE”=1的xDR个数。 VoLTE视频始呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=0,且“ALERTING_TIME”全F的xDR个数。 VoLTE视频终呼接通次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=1,且“ALERTING_TIME”全F的xDR个数。 VoLTE视频始呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=0的xDR个数。 VoLTE视频终呼总次数：xDR中字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5,且“CALL_SIDE”=1的xDR个数。g) 数据类型: 实型h) 数据单位：无i) 空间粒度：UEj) 时间粒度：15分钟k) 数据来源：MwVoLTE始呼接续时长a) 指标名称：VoLTE始呼接续时长b) 英文名称：Service.VOLTE.MocConnectedDelayc) 业务需求：VoLTE主叫业务用户感知的呼叫接通（振铃）时延。 d) 指标定义：VoLTE始呼接续时长指从主叫网络侧看，从主叫侧SBC收到VoLTE语音或视频的Invite始呼请求（下图消息1）开始，到主叫侧SBC向主叫用户成功转发180响应消息（下图消息12）的时间间隔。e) 指标算法：VoLTE始呼接续时长=VoLTE始呼平均接续时长。a) 测量数据映射关系：Mw xDR， VoLTE语音始呼接续时长：字段“Interface”=Mw，且“Service Type”=0，且“Procedure Type”=5且“CALL_SIDE”=0的xDR中“ALERTING_TIME”的值。 VoLTE视频始呼接续时长：字段“Interface”=Mw，且“Service Type”=1，且“Procedure Type”=5且“CALL_SIDE”=0的xDR中“ALERTING_TIME”的值。f) 数据类型: 实型g) 数据单位：秒h) 空间粒度：UEi) 时间粒度：15分钟j) 数据来源：MwVoLTE掉话率（语音/视频）a) 指标名称：VoLTE掉话率（语音/视频）b) 英文名称：Service.VOLTE.CallDropRatec) 业务需求：VoLTE通信意外中断的几率。 d) 指标定义：在移动通信的过程中，终端在VoLTE的通信意外中断的几率，包括：用户仅语音通话时的意外中断几率；用户视频通话时，既无图像也无语音的意外中断几率。e) 指标算法：VoLTE语音掉话率=VoLTE语音掉话次数（VoLTE语音始呼应答次数+ VoLTE语音终呼应答次数）。VoLTE视频掉话率=VoLTE视频掉话次数（VoLTE视频始呼应答次数+ VoLTE视频终呼应答次数）。 VoLTE语音掉话次数：SBC（不区分主叫域和被叫域）收到PCRF发送媒体类型为语音的ASR（下图消息1）的次数，且ASR中Abort Cause为“PS to CS Handover”不含在内。 VoLTE视频掉话次数：SBC（不区分主叫域和被叫域）收到PCRF发送媒体类型为视频的ASR的次数，且ASR中Abort Cause为“PS to CS Handover”不含在内。 VoLTE语音始呼应答次数：定义见“VoLTE始呼应答率”。 VoLTE语音终呼应答次数：定义见“VoLTE终呼应答率”。 VoLTE视频始呼应答次数：定义见“VoLTE始呼应答率”。 VoLTE视频终呼应答次数：定义见“VoLTE终呼应答率”。b) 测量数据映射关系：Rx xDR 和Mw xDR， VoLTE语音掉话次数：字段“Interface”=Rx，且“ABORT_ TYPE”=0，且“ABORT_ CAUSE” “PS to CS Handover”，且“MEDIA_TYPE”=0的xDR个数。 VoLTE视频掉话次数：字段“Interface”=Rx，且“ABORT_ TYPE”=0，且“ABORT_ CAUSE” “PS to CS Handover”，且“MEDIA_TYPE”=1的xDR个数。 VoLTE语音始呼应答次数：定义见“VoLTE始呼应答率”。 VoLTE语音终呼应答次数：定义见“VoLTE终呼应答率”。 VoLTE视频始呼应答次数：定义见“VoLTE始呼应答率”。 VoLTE视频终呼应答次数：定义见“VoLTE终呼应答率”。f) 数据类型: 实型g) 数据单位：无h) 空间粒度：SBCi) 时间粒度：15分钟j) 数据来源：Rx，MwSRVCC切换成功率a) 指标名称：SRVCC切换成功率b) 英文名称：Service.VOLTE.SrvccHandoverSuccRatec) 业务需求：用户移出LTE覆盖时需要切换到2G的成功几率。 d) 指标定义：终端在VoLTE通话过程中进行移动，当移出LTE覆盖时需要切换到2G，该指标标识这种切换的成功比例。e) 指标算法：SRVCC切换成功率=SRVCC切换成功次数SRVCC切换总次数。 SRVCC切换成功次数：eMSC向MME发送Handover complete（下图消息5），且收到IMS核心网ATCF的200 OK（下图消息4）的次数。 SRVCC切换请求次数：eMSC收到MME的PS to CS Handover Request（下图消息1）的次数。f) 测量数据映射关系：Sv xDR， SRVCC切换成功次数：xDR中字段“Interface”=Sv，且“Procedure Type”=1,且“RESULT”=0的xDR个数。 SRVCC切换请求次数：xDR中字段“Interface”=Sv，且“Procedure Type”=1,的xDR个数g) 数据类型: 实型h) 数据单位：无i) 空间粒度：UEj) 时间粒度：15分钟k) 数据来源：SvSRVCC切换时延a) 指标名称：SRVCC切换时延b) 英文名称：Service.VOLTE.SrvccHandoverDelayc) 业务需求：用户移出LTE覆盖时需要切换到2G的切换时延。 d) 指标定义：从SRVCC切换发起至切换成功的平均时长，它可用于反映用户通话受切换影响中断的时长。e) 指标算法：SRVCC切换时延=SRVCC切换累计时长SRVCC切换成功次数。 SRVCC切换累计时长：对于一次SRVCC切换，切入时长的起始点为eMSC收到MME的PS to CS Req消息（下图消息1），终结点为eMSC向MME发送的PS to CS Complete消息（下图消息5） 和 eMSC收到的IMS域ATCF的200 OK消息（下图消息4），两者中的最后一个消息的时间点。 SRVCC切换成功次数：eMSC向MME发送SRVCC PS to CS Complete 消息（下图消息5），且eMSC收到IMS域ATCF发来的200OK消息（下图消息4）。f) 测量数据映射关系：Sv xDR， SRVCC切换累计时长：字段“Interface”=Sv，且“Procedure Type”=1,且“RESULT”=0的xDR中“SV_DELAY”的值。 SRVCC切换成功次数：xDR中字段“Interface”=Sv，且“Procedure Type”=1,且“RESULT”=0的xDR个数。g) 数据类型: 实型h) 数据单位：秒i) 空间粒度：UEj) 时间粒度：15分钟k) 数据来源：SvIMS网络指标注册成功率a) 指标名称：注册成功率b) 英文名称：Service.VOLTE.RegisterSuccRatec) 业务需求：用户进行IMS注册的成功率。 d) 指标定义：SBC向网络侧发送注册消息时的成功的比率（不含第三方注册过程）。e) 指标算法：注册成功率=UE成功注册次数UE注册请求次数。 UE成功注册次数：S-CSCF针对初始注册请求发送200 OK（下图消息10）的次数； UE注册请求次数：S-CSCF收到初始注册请求（下图消息3）的总次数。f) 测量数据映射关系：Mw xDR， UE成功注册次数：xDR中字段“Interface”=Mw，且“Procedure Type”=1,且“Procedure Status”=0的xDR个数； UE注册请求次数：xDR中字段“Interface”=Mw，且“Procedure Type”=1的xDR个数。g) 数据类型: 实型h) 数据单位：无i) 空间粒度：UEj) 时间粒度：15分钟k) 数据来源：Mw
