消除放大器输出震荡运放稳定研究.pptx

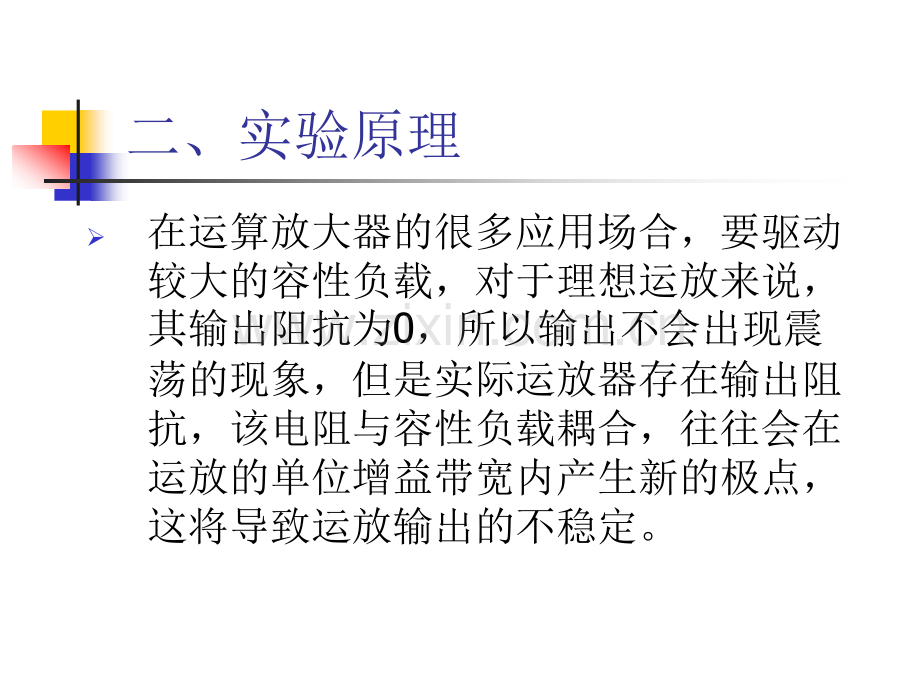

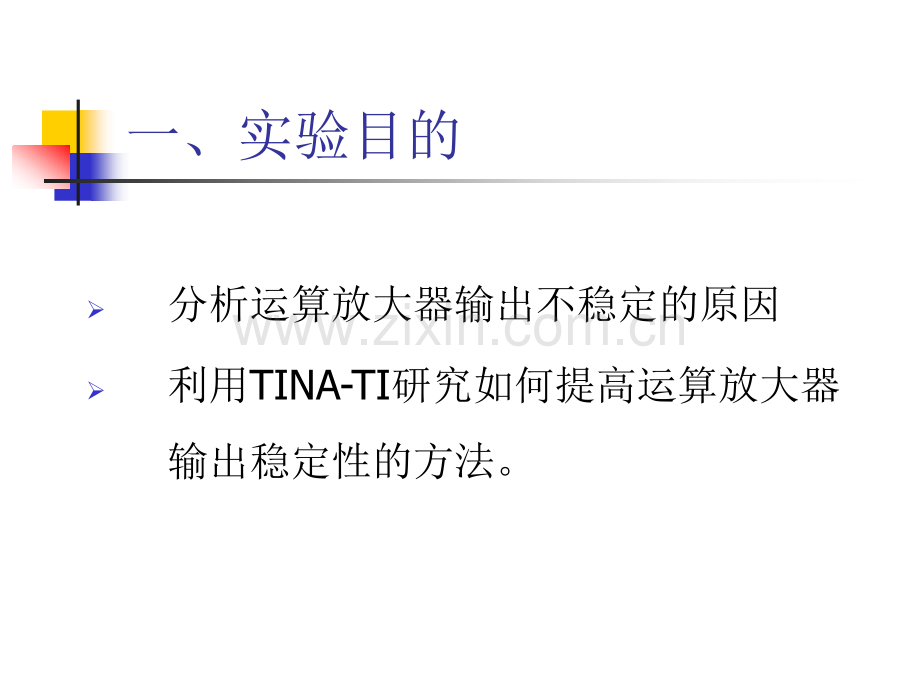

一、实验目的分析运算放大器输出不稳定的原因利用TINA-TI研究如何提高运算放大器输出稳定性的方法。二、实验原理在运算放大器的很多应用场合，要驱动较大的容性负载，对于理想运放来说，其输出阻抗为0，所以输出不会出现震荡的现象，但是实际运放器存在输出阻抗，该电阻与容性负载耦合，往往会在运放的单位增益带宽内产生新的极点，这将导致运放输出的不稳定。三、实验仪器 台式计算机，示波器，信号发生器，直流稳压电源，万用表，面包板等。四、实验内容及步骤图1 运放接容性负载 四、实验内容及步骤图2 提高闭环增益和加入Cf 四、实验内容及步骤按照图1，在面包板上连接电路，记录输出波形，及过冲幅度，稳定时间。在图1基础上去掉C1，重新连接电路，记录记录输出波形，及过冲幅度，稳定时间。按照图2，在面包板上连接电路，观察输出结果，记录输出波形，及过冲幅度，稳定时间。从而验证使运放输出稳定的方法。五、思考题减小图2中的R2，观察能使运放输出稳定的R2最小值。研究其他能够使运放输出稳定的方法。
