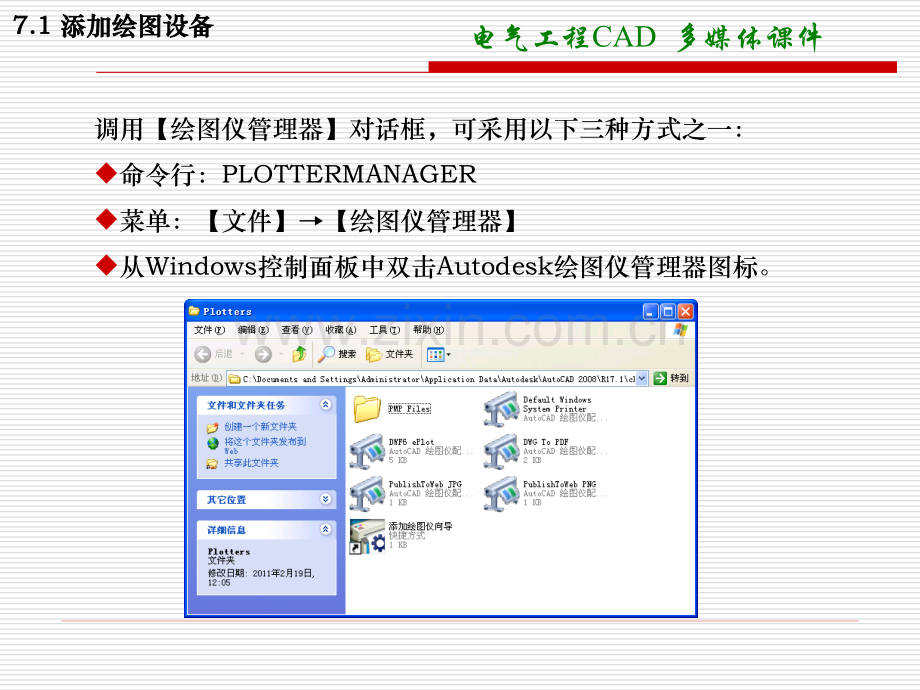

电气工程CAD 多媒体课件7.1 7.1 7.1 7.1 添加绘图设备添加绘图设备添加绘图设备添加绘图设备7.2 7.2 7.2 7.2 图纸布局图纸布局图纸布局图纸布局7.3 7.3 7.3 7.3 打印打印打印打印本章主要内容本章主要内容电气工程CAD 多媒体课件调用【绘图仪管理器】对话框，可采用以下三种方式之一：u命令行：PLOTTERMANAGERu菜单：【文件】【绘图仪管理器】u从Windows控制面板中双击Autodesk绘图仪管理器图标。7.1 7.1 添加绘图设备添加绘图设备电气工程CAD 多媒体课件7.2 7.2 图纸布局图纸布局 通过前面的学习，已创建了较完善的“A3样板.dwt”文件，本节为这个样板文件设置布局，主要目的是在布局中准备好图框和标题栏，为图形的打印与发布做好准备。7.2.1 创建图框与标题栏属性块 电气工程CAD 多媒体课件7.2 7.2 图纸布局图纸布局1.在标题栏中添加属性在标题栏中添加属性 2.创建带标题栏和图框的A3-title图块 电气工程CAD 多媒体课件7.2 7.2 图纸布局图纸布局7.2.2 设置样板文件的布局 设置布局的可打印区域；插入 图块和标题栏图块；视口电气工程CAD 多媒体课件7.3 7.3 打印打印7.3.1 打印样式表 AutoCAD为用户准备了“monochrome.ctb”打印样式表和“monochrome.stb”打印样式表，使用这两种样式可以实现纯粹黑白工程图的打印。1.颜色相关（Color-Dependent）打印样式2.命名（named）打印样式电气工程CAD 多媒体课件7.3 7.3 打印打印7.3.2 在模型空间打印 在模型空间打印预览的效果电气工程CAD 多媒体课件7.3 7.3 打印打印7.3.4 在布局空间的尺寸标注 在布局的模型空间内对图形进行全部缩放的效果电气工程CAD 多媒体课件7.3 7.3 打印打印7.3.4 在布局空间的尺寸标注 可以先在模型空间绘图，再在布局空间标注尺寸。1.在布局空间的模型空间标注尺寸2.在布局空间的图纸空间标注尺寸3.使用注释性标注电气工程CAD 多媒体课件7.3 7.3 打印打印7.3.5 浮动视口 在图纸空间使用的视口称为“浮动视口”。AutoCAD能实现在一张图纸上设置多个浮动视口，每个视口可以使用不同的显示比例，以便更清晰地打印出图形中某部分的细节信息及数据。浮动视口中只有一个视口是当前视口，在视口内双击鼠标可以将该视口从图纸空间切换到模型空间，该视口的边框会高亮（加粗）显示，在这个视口中所作的修改会立即在其他视口中反映出来。启动浮动视口命令与启动浮动平铺视口命令相同。
