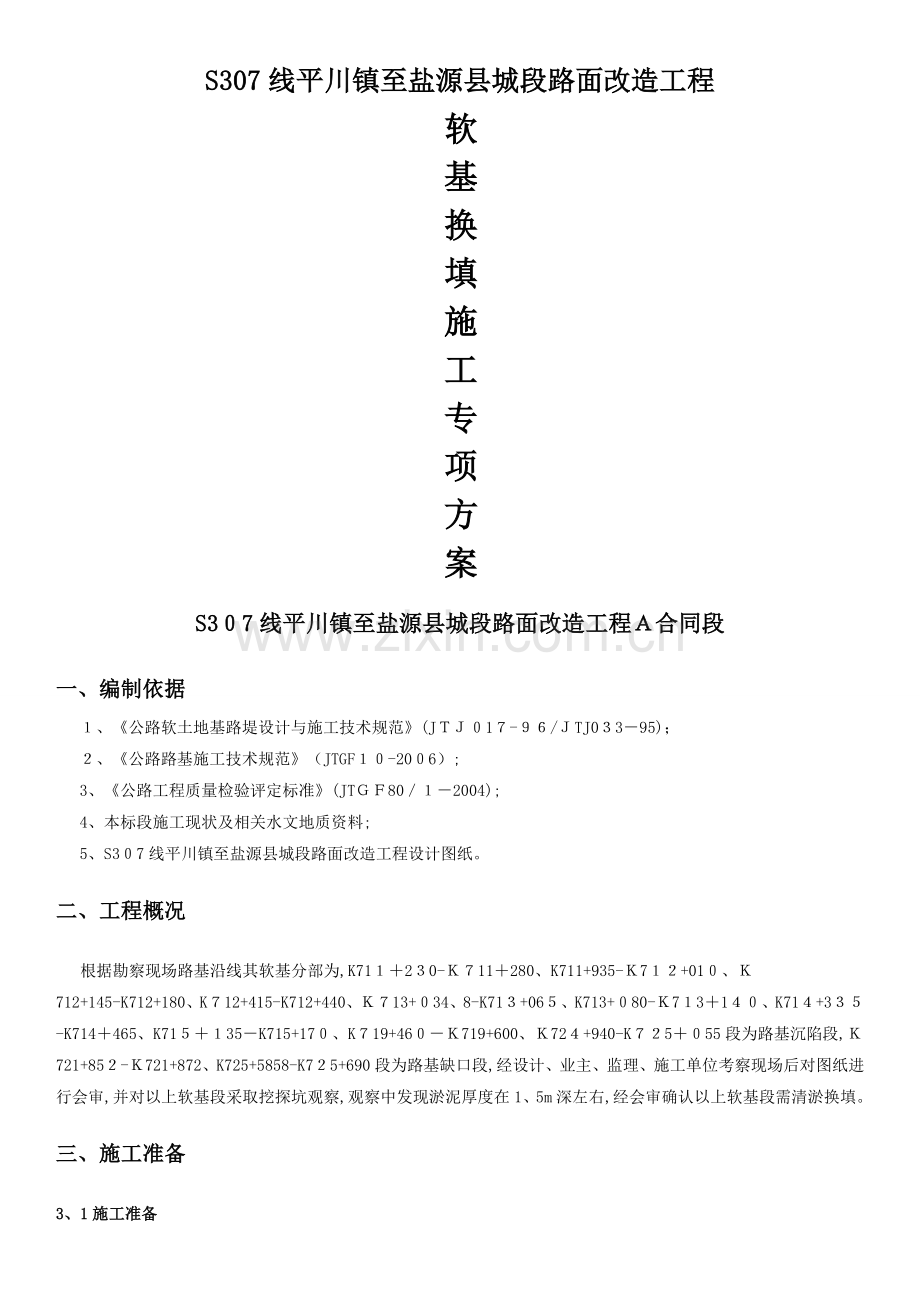

S307线平川镇至盐源县城段路面改造工程
软
基
换
填
施
工
专
项
方
案
S3０7线平川镇至盐源县城段路面改造工程Ａ合同段
一、编制依据
１、《公路软土地基路堤设计与施工技术规范》(JＴＪ０1７-９６/ＪTJ0３3－95)；
２、《公路路基施工技术规范》（JTGF１０-20０6）;
3、《公路工程质量检验评定标准》(JTＧＦ80／１－2004);
4、本标段施工现状及相关水文地质资料;
5、S3０7线平川镇至盐源县城段路面改造工程设计图纸。
二、工程概况
根据勘察现场路基沿线其软基分部为,K71１＋2３0-Ｋ７11＋280、K711+935-Ｋ7１２+01０、Ｋ712+145-K712+180、K７12+415-K712+440、Ｋ７13+０34、8-K71３+06５、K713+０80-Ｋ7１3＋1４０、K71４+3３５-K714＋465、K71５＋１35－K715+17０、K７19+46０－Ｋ719+600、Ｋ72４+940-K７２5＋０55段为路基沉陷段,Ｋ721+85２-Ｋ721+872、K725+5858-K7２5+690段为路基缺口段,经设计、业主、监理、施工单位考察现场后对图纸进行会审,并对以上软基段采取挖探坑观察,观察中发现淤泥厚度在1、5m深左右,经会审确认以上软基段需清淤换填。
三、施工准备
3、1施工准备

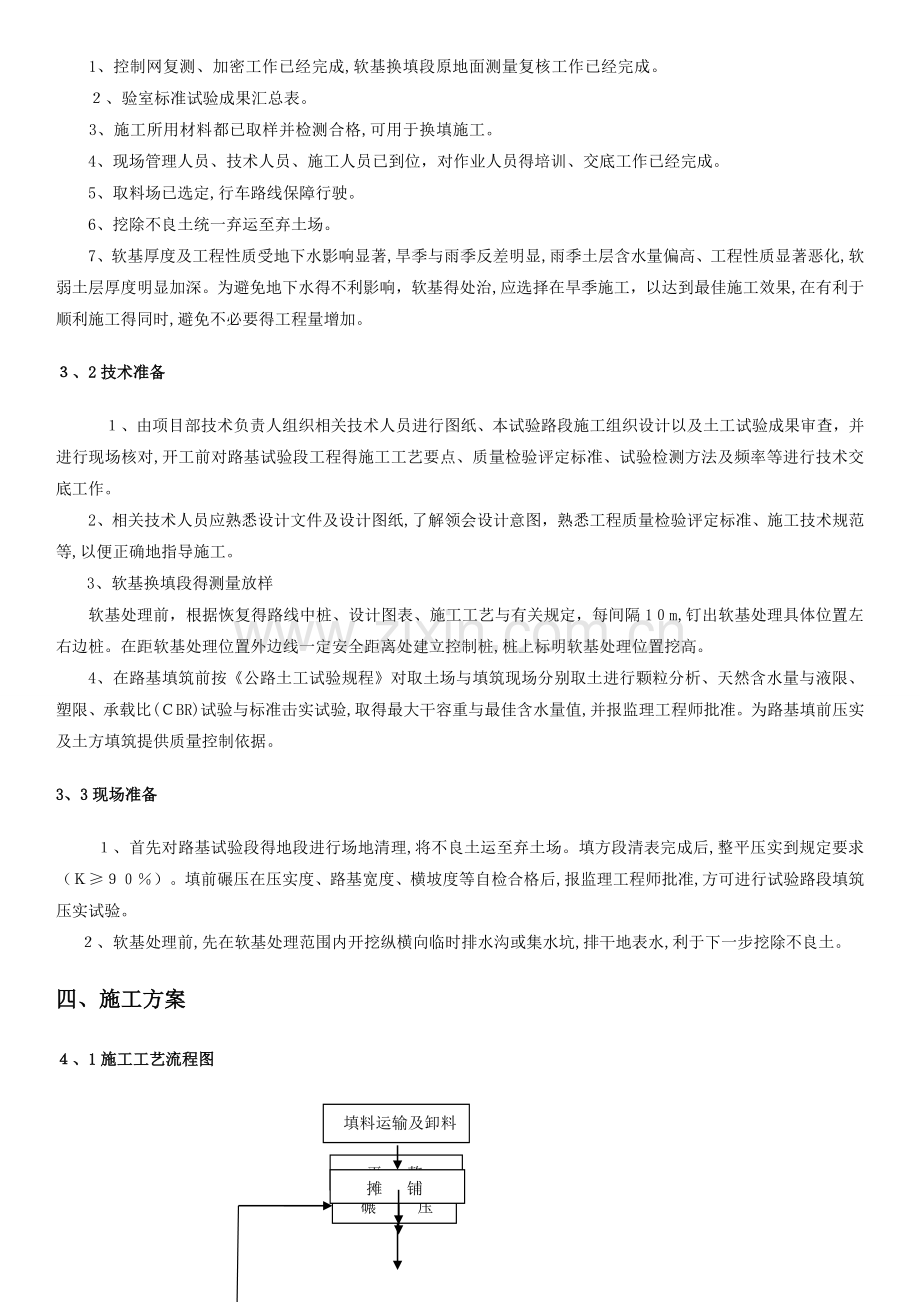

1、控制网复测、加密工作已经完成,软基换填段原地面测量复核工作已经完成。
２、验室标准试验成果汇总表。
3、施工所用材料都已取样并检测合格,可用于换填施工。
4、现场管理人员、技术人员、施工人员已到位，对作业人员得培训、交底工作已经完成。
5、取料场已选定,行车路线保障行驶。
6、挖除不良土统一弃运至弃土场。
7、软基厚度及工程性质受地下水影响显著,旱季与雨季反差明显,雨季土层含水量偏高、工程性质显著恶化,软弱土层厚度明显加深。为避免地下水得不利影响，软基得处治,应选择在旱季施工，以达到最佳施工效果,在有利于顺利施工得同时,避免不必要得工程量增加。
３、2技术准备
　１、由项目部技术负责人组织相关技术人员进行图纸、本试验路段施工组织设计以及土工试验成果审查，并进行现场核对,开工前对路基试验段工程得施工工艺要点、质量检验评定标准、试验检测方法及频率等进行技术交底工作。
2、相关技术人员应熟悉设计文件及设计图纸,了解领会设计意图，熟悉工程质量检验评定标准、施工技术规范等,以便正确地指导施工。
3、软基换填段得测量放样
软基处理前，根据恢复得路线中桩、设计图表、施工工艺与有关规定，每间隔1０m,钉出软基处理具体位置左右边桩。在距软基处理位置外边线一定安全距离处建立控制桩,桩上标明软基处理位置挖高。
4、在路基填筑前按《公路土工试验规程》对取土场与填筑现场分别取土进行颗粒分析、天然含水量与液限、塑限、承载比(ＣBR)试验与标准击实试验,取得最大干容重与最佳含水量值,并报监理工程师批准。为路基填前压实及土方填筑提供质量控制依据。
3、3现场准备
１、首先对路基试验段得地段进行场地清理,将不良土运至弃土场。填方段清表完成后,整平压实到规定要求（Ｋ≥９０％）。填前碾压在压实度、路基宽度、横坡度等自检合格后,报监理工程师批准,方可进行试验路段填筑压实试验。
２、软基处理前,先在软基处理范围内开挖纵横向临时排水沟或集水坑,排干地表水,利于下一步挖除不良土。
四、施工方案
４、1施工工艺流程图
填料运输及卸料
摊 铺

平 整

碾 压

不合格
实 验 检 测

合格

转入下一层或下一段
其它处理方式

4、2测量放样
由测量队进行施工放样，直线段按2０m一个断面放出处理宽度边桩，曲线段按1０m一个断面放出处理宽度边桩,砸入木桩并绑红布条标记。施工队安排人员,用线绳将相邻边桩进行连线,顺线绳撒以白灰进行标记,以方便后续换填施工。
4、３挖除不良土层
对于需换填处理得范围采用挖机挖除换填深度内不良土层,开挖出来得弃土由自卸车配合运至弃土场。
4、4分层回填
1、局部换填时,应完全清除软土,向坚实岩土一侧分台阶开挖,台阶宽度不宜小于2ｍ，台阶面内倾4%。
２、回填前基坑内不应有积水,回填后在路基一侧或两侧设排水沟,排水沟下可视具体地质条件确定就是否设置盲沟。
3、回填宽度按设计要求,除坡脚线下全部换填外,换填层还应放坡，坡比按1：1控制,开挖线（１:N）内应全部换填。
４、回填应分层铺设,分层夯实或压实,每层松铺厚度不宜大于30cm，压实厚度不大于27cｍ,碾压遍数通过试验确定,以满足路基填土压实标准为准。
4、5基底检验
１、持力层承载力不小于设计要求,持力层承载力宜采用轻型动力触探试验确定。
２、挖掘机开挖距设计标高30cm时,施工单位先用轻型触探仪自检,如能满足设计承载力要求,则需用人工配合挖机进行清底，并报监理工程师检验承载力。若不能满足承载力要求，则需报监理单位进行变更。
3、清底后,还应每间隔10m测量出开挖后基底高程,并绘制横断面高程,并报请监理验收合格后才能进行下道工序。
4、６摊铺平整
路基两侧插竹竿,竹竿上绑红布条标示出虚铺高度。推土机根据“两杆”控制摊铺高度，从两侧开始顺路基方向推土,大致粗平。后用平地机从两侧开始精平,填料厚度较低时,用装载机进行补料,重新整平,凹凸不平处人工修平。
4、7压实
(1)路基填料经过平地机精平后,在碾压前对路基填筑层得松铺厚度、平整度与含水量进行检测,符合要求后,方可进行碾压，每层松铺厚度不宜大于30cm，碾压遍数通过试验确定,以表面无压痕为宜,以满足路基填土压实标准为准。
（2)碾压要求
碾压采用LT322S型压路机，压路机碾压时,先静压1遍压路机弱振2遍检测压实度Ｋ1同时测压实厚度压路机振幅逐渐增大振压2遍强振1~2遍检测压实度K同时测压实厚度2最后静压1～2遍,消除轮迹 检测压实度K3同时测压实厚度 至满足规范规定得密实度要求。碾压过程中先慢后快,由弱振至强振碾压,最快速度不超过4km/h,直线路段先两边后中间,曲线路段先内侧后外侧,横向接头重叠40cｍ~50ｃm，前后相邻区段重叠1、０m～1、5m,以保证全区段碾压密实。碾压时,应重复有序进行,达到不漏压，无死角,确保碾压均匀，碾压结束时表面没有明显得轮迹。在压实遍数达到试验求证得各碾压遍数时,进行压实度检测试验。施工中应记录下整个过程中得每一层填筑厚度、松铺系数、碾压方法、碾压遍数等,为试验报告提供数据。
(3)为了保障路基得压实度,在路基布料与路基得精平时,布料宽度应比两边设计宽度超宽0、5m，以保障路基得压实度，待路基填筑全部完成后，人工配合挖掘机进行刷坡处理。
４、8检测
1、压实度检测方法与频率:采用灌砂法，检测频率为每1000平方米至少检验2个点,不足１0０0平方米检验２点,必要时可根据需要增加检验点;
2、纵断高程(㎜):规定值或允许偏差＋１0,-15。采用水准仪进行检测,每2０0米测4个断面;
3、中线偏位(㎜): 规定值或允许偏差5０。采用全站仪:每２００m测4点,弯道加ＨY、YH两点；
4、宽度（㎜）：不小于设计值。采用米尺检测，每２0０ｍ测４点;
5、平整度(㎜): 规定值或允许偏差15。采用3m直尺检测,　每２０0m测2处×1０尺;
６、横坡度（%)：规定值或允许偏差±０、3。采用水准仪进行检测,每2０0米测4个断面;
7、边坡: 采用尺量,每200m测4个断面。
五、质量措施
５、1建立健全得质量保证体系
见附图一
５、2质量目标及技术措施
质量目标：分项工程全部合格,且质量评分值不低于95 ;分部及单位工程合格，质量评分值不低于9０。
(1）严格按照国家行业颂发得施工规范组织施工，施工队进场后,立即组织学习设计内容,结合工程特点,制定各种施工工艺细则。
(2)坚持设计文件、施工图纸分级会审得技术交底制度,重点工程由项目总工程师、主管工程师审核,再向专业工程师交底,最后向施工专业队(班组)进行交底，即：设计意图交底、施工方案交底、质量标准交底。
(３)充分发挥机械化水平,组织有经验得机械修理人员,对设备进行维修、保养,备足零配件,定期对机械检查维护,使设备保持良好状态,避免因设备故障影响施工进度与质量。
六、安全措施
建立以项目经理为领导得安全生产领导小组与安全保证体系,确保安全生产工作良好运行。见附图二
6、1安全生产责任制
本工程得安全管理组织机构由项目经理、质量安全部、安全员及全体职工组成。各职能部门所负得安全责任如下:
(1）项目经理
①认真贯彻国家劳动保护方针、政策与法规以及上级主管部门安全生产得各项规章制度,对本工程得安全生产全面负责，就是本工程安全管理得第一责任人。
②定期召开安全生产会议,坚持执行“五同时”、“管生产必须管安全”得原则,在生产与安全发生矛盾时,生产必须服从安全。
③制订本工程得安全技术操作规程,合理安排劳动组织,做到均衡生产,改善劳动条件；建立各级人员安全生产责任制度,明确各级人员得安全责任;建立奖罚制度。
④定期组织检查施工现场,对不安全因素及时整改，消除隐患。发生安全事故时,及时组织人员抢救,并组织对事故进行调查与处理。
(2)安全负责人
抓项目施工日常安全生产得落实情况，抓制度落实、责任落实、安全计划落实、抓措施落实情况。召开工地得安全管理会议,向上级汇报、报告安全生产情况。
(3）专职安全员
协助安全负责人做好安全生产得落实情况。每天巡查工地,检查各种可能发生或已发生得安全事故,采取措施预防、处理安全事故,填写施工安全日记,及时向部长汇报安全工作。
(4)各级职能部门、人员在各自业务范围内，对安全生产负责。
6、2实现安全目标得技术措施
(１)安全制度与检查
①会议制度
项目经理部坚持安全例会制度。每周召开一次，与施工例会同时召开。例会内容:检查上次例会安全问题得整改情况，研究安全计划得合理性与执行情况，下阶段得安全计划要点等。发生安全事故时,在最短时间内召开事故分析会,查明原因，吸取教训。
②安全检查制度
定期召开安全生产会议,坚持执行“五同时”、“管生产必须管安全”得原则，在生产与安全发生矛盾时,生产必须服从安全。
　③汇报制度
Ａ　在每月一次工地安全检查后，由安质部提交一份施工安全报告,报告必须全面载列所有涉及施工安全与健康方面得事宜,特别就是全面报告已经执行得施工安全检查工作、本月发生得安全事故与隐患，以及采取得纠正与预防措施。
Ｂ若有导致死亡或重伤得危险事故与事件发生，必须立即口头通知,并于事后24小时内书面报告项目经理与上级相关部门。
④施工安全记录制度
　A会议记录。安全例会专人书面记录，记录逐级整理上报,安全部归纳统计汇总 。
　B施工安全日记。安全监察员每日填写安全日记。
⑤奖惩制度
安全施工管理实施奖惩制度，对安全施工工作做得好得班组或人员进行嘉奖,对发生安全事故得班组与责任人,给予处罚,坚持奖、惩兑现。
(二）安全预案
为贯彻执行“安全第一，预防为主”得方针,实施“无因工伤亡,无交通伤亡,无火灾、无触电事故,杜绝重大机械安全事故,杜绝人员伤亡，消灭违章指挥、消灭违章作业、消灭惯性事故”得目标,对此如下安全预案。
1、首先现场由副经理徐涛负责组织,技术员谢亮负责实施,各作业队具体执行,安全监督由安质部负责。
2、施工准备
(1)防护用品得配备：物资部储备就是够数量得安全绳、安全帽。即每个作业队配备安全帽20顶。
（2)机械准备：挖掘机、推土机、压路机、运输车辆等施工机械,在施工段合理调用。
(3)安全警示牌:安质部制作“施工地段，车辆行人注意安全”、“正在施工,严禁靠近”得警示牌。
(４)工程部、安质部对照图纸，对环境进行现场调查，制定合理可行得有关交底文件。
6、3注意事项
(1)各作业队合理调配人员与机械,要加强施工防护,尽量缩短工期。
(2)施工时根据天气预报合理安排施工。
（3)施工过程中按要求佩戴安全帽防护用品。
(4）大雾天气:大雾天气施工时,视距较低,各作业队可适当调整上班时间，谨慎施工,保证施工安全。
(５）班前班组必须实行班前安全讲话。
(６)严禁违章操作、酒后上班。
（７)施工中,使用规定得各种联系手势或信号,全部施工人员均应服从指挥人得指挥,机械操作人员对任何人所发得危险信号均应听从。
6、4事故得施救、处理
(一）事故得施救
(1）第一现场人发现事故后,首先根据人员受伤情况请求“１20”急救。
(2)经理部领导得知事故发生后,立即启动救援小组,按应急预案分工由项目经理担任组长,生产负责人及安全员，各专业负责人为组员，进行紧急事故发生时有条有理得进行抢救或处理,现场管理人员及后勤人员，协助副经理做相关辅助工作。
（3）对现场受伤人员首先应采取包扎、止血等措施,防止受伤人员流血过多造成死亡事故发展扩大;路口设专人迎接救护车辆,重伤人员要迅速送往就近医院抢救。
(4）及时对事故现场进行加固、抢救、清理,最大限度地减少人员与财产损失。
(二）事故得处理
(1）查明事故原因及责任人，事故处理“四不放过”得原则。
(2)向上级及监理单位写出书面报告,说明发生事故时间、地点、原因,受伤害人员姓名、性别、年龄、工种,伤害程度、受伤部位。
（３)对事故进行分析总结并上报上级及监理单位。
(4)修正有效可行得预防措施，防止此类事故再次发生。
（5)召开职工大会宣读事故处理结果。
（6)组织有关人员进行事故教育。
七、施工环保、水土保持措施
１、经常对职工进行文明施工教育,增强全员文明施工意识,争创文明工地。
2、在施工现场设置醒目标志、标语,挂牌施工。
3、保持道路畅通,环境整洁,文明卫生。
4、工程机械停工后分类划区摆放，并对设备状况进行挂牌标识。
5、工程材料做到堆放整齐,有防污措施,标识明确。
６、坚持挂牌上岗制度,驻地管理、技术人员一律配戴上岗证,接受监督检查。
7、施工机械、车辆按照规定要求停放。
8、指定专人负责环境保护，我项目部指定专人负责环保工作,在项目部领导下，严格执行国家及地方政府颁布得有关环境保护,水土保持得法规,方针,政策与法令。
9、生态环境保护措施
(1)广泛宣传与学习《环境保护法》、《建设项目环境保护管理条例》等。
(2)尽量少破坏既有植被。
10、水资源保护措施
(1)施工前对施工区水资源、水流系统、排水系统进行调查,对破坏得排水系统进行恢复、改建与完善。
(2)施工中排放得污水及生活污水,须采取必要得污水净化处理措施进行处理,如设沉淀池进行沉淀或其她理化方法进行处理,保证不让不达标得污水直接排放。
(３)废弃土石方、废弃拌合料、废浆等物，须弃置图纸规定或监理工程师指定得位置，以免危害农田、耕地、饮用水源。
１1、降低噪音措施
(1)严格遵守《建筑施工场界噪声限值》有关规定。
（2）机械车辆途经居住场所时减速慢行，不鸣喇叭。
12、降低粉尘措施
（1)在筑路材料得运输过程中,科学地选择运输路线，配置洒水车,定期对运输道路进行洒水,以减少起尘量。
(2)运输车辆必须作好防漏措施,以防污染道路。对于撒在公路上得集料，须设专人进行清扫。
13、文物保护措施
在施工中一旦发现有文物出现,首先立即停止施工并加以保护，立即向当地文物主管部门报告,以求得妥善处理
附图一 　 　 　 质量保证体系框图
既 定 质 量 目 标

制度保证体系
施工保证体系
组织保证体系

进行日常质量检查管理、检查、批评、综合各部门质量活动,信息反馈
安质部

组织保证体系
质量领导小组
组织技术交底与落实,进行质量教育,精确测量,按图施工,隐蔽工程检查、验收
工程部

做好材料试验,配比,试件检查,土工试验
中心试验室

做好物设得采购,进场前检查验收并送检
物资设备部

根据工程质量状况监督奖金发放
计统财务部

开展“百年大计,质量第一”宣传教育工作
综合办公室

编制实施性施工组织设计及工程进度计划

施工准备阶段

选用技术管理人员及合格技术工人

施工设备、原材料、试验仪器等性能得检测

大临、过渡工程及施工现场环境得质量检验

施工技术、质量保证措施交底

施工工艺质量控制
施工保证体系
工程质量自检控制

施工阶段
工序交接质量控制

中间产品质量控制
分项工程质量检查

分部工程质量检查

工程竣工文件得编制

竣工阶段

竣工质量自检

工程竣工验收,业主签发交工证书

附图二 　 　 　 　 　 安全保证体系框图
注:五同时就是指在计划、布置、检查、总结、批评施工生产工作得同时,要同时进行安全生产得计划、布置、检查、总结、批评。

安 全 保 证 体 系
安 全 检 查 证
群众活动
职工安全教育
安全生产管理手段
安全管理监察手段
百日安全无事故活动
班前安全
讲话
安全生产“三检测”
安全日累计挂牌
新职工上岗
安全教育
每周安全
活动日
五 同 时
安全技术措施
特殊工种得
安全合格证
各项安全管理制度
安全 生产群 管网
各级人员安全生产岗位责任制
安全奖惩兑现制度
实现安全目标
安全管理监察制度
事故易发点控制法
“三不放过”得分级事故调查、处理
单位工程安全
负责人制
新操作项目重点工程安全教育
