顺序动作回路
顺序动作回路的作用是保证执行元件按照预定的先后次序完成各种动作。按照控制方式不同，可以分为行程控制和压力控制两种。
　　1.行程控制顺序动作回路
图7.32为行程阀控制的动作回路，在图示状态下，1, 2两油缸活塞均在左端。当推动手柄，使阀3左位工作，缸1的活塞右行，完成动作①;当缸1的活塞运动到终点后挡块压下行程阀4,缸2右行，完成动作②;手动换向阀C复位后，实现动作③;随着挡块的后移，阀4复位，缸2活塞退回，实现动作④。利用行程阀控制的优点是位置精度高、平稳可靠;缺点是行程和顺序不容易更改

图7. 33为行程开关控制的动作回路，在图示状态下，1, 2两油缸活塞均在左端。电磁阀1YA通电时使阀左位工作，缸I的活塞右行，完成动作①;当缸1的活塞运动到终点后触动行程开关2S，使电磁阀2YA通电换到左位，缸2的活塞右行，完成动作②;当缸2的活塞运动到终点后触动行程开关4S，电磁阀1YA断电复位，实现动作③;油缸1的活塞运动到终点后触动行程开关15，电磁阀2YA断电复位，缸2的活塞退回实现动作④。行程开关控制的顺序动作回路优点是位置精度高，调整方便，且可以更改顺序，所以应用较广，适合于工作循环经常要更改的场合。
2.压力控制顺序动作回路
利用液压系统中的工作压力变化控制各个执行元件的顺序动作是液压系统独具的控制特性。压力控制的优点是动作灵敏，安装布置比较方便;缺点是可靠性不高，位置精度低。

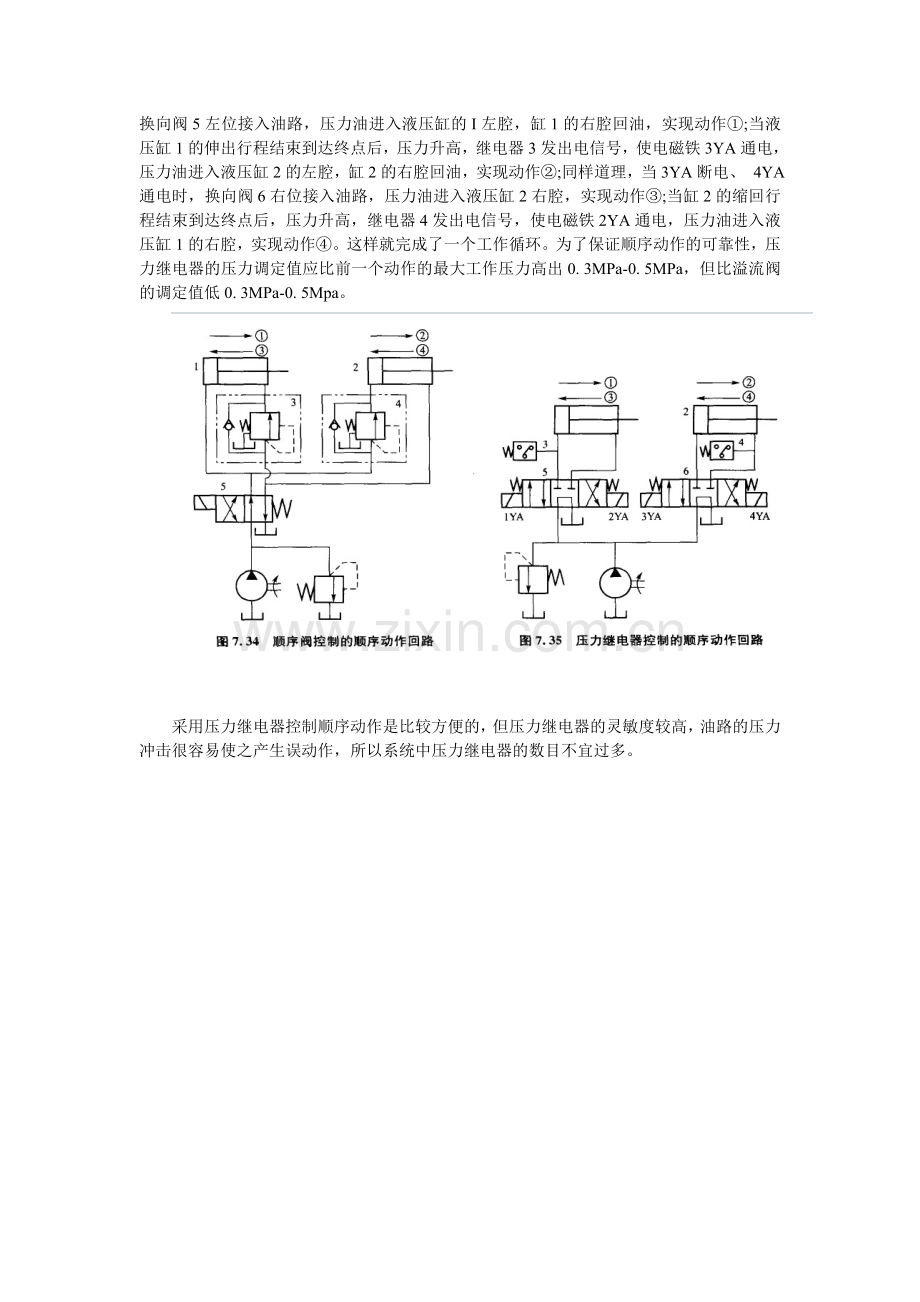

图7.34为顺序阀控制的动作回路。当换向阀左位接入回路且顺序阀4的调定压力大于液压缸活塞伸出最大工作压力时，顺序阀4关闭，压力油进入液压缸1的左腔，缸1的右腔经顺序阀3的单向阀回油，实现动作①;当缸1的伸出行程结束到达终点后，压力升高，压力油打开顺序阀4进人液压缸2的左腔，缸2的右腔回油，实现动作②;同样道理，当换向阀右位接入回路且顺序阀3的调定压力大于液压缸活塞缩回最大供油压力时，顺序阀3关闭，压力油进入缸2的右腔，缸2的左腔经顺序阀2的单向阀回油，实现动作③;当液压缸2的缩回行程结束到达终点后，压力升高，压力油打开顺序阀3进入缸1的右腔，缸I的左腔回油，实现动作④。为了保证顺序动作的可靠性，顺序阀的压力调定值应比前一个动作的最大工作压力高出0. 8MPa-1.OMPa，以免系统中的压力波动使顺序阀出现误动作，所以这种回路只适应于油缸数目不多且阻力变化不大的场合。
图7. 35为压力继电器控制的顺序动作回路。其T作过程如下:当电磁铁1YA通电时，换向阀5左位接入油路，压力油进入液压缸的I左腔，缸1的右腔回油，实现动作①;当液压缸1的伸出行程结束到达终点后，压力升高，继电器3发出电信号，使电磁铁3YA通电，压力油进入液压缸2的左腔，缸2的右腔回油，实现动作②;同样道理，当3YA断电、 4YA通电时，换向阀6右位接入油路，压力油进入液压缸2右腔，实现动作③;当缸2的缩回行程结束到达终点后，压力升高，继电器4发出电信号，使电磁铁2YA通电，压力油进入液压缸1的右腔，实现动作④。这样就完成了一个工作循环。为了保证顺序动作的可靠性，压力继电器的压力调定值应比前一个动作的最大工作压力高出0. 3MPa-0. 5MPa，但比溢流阀的调定值低0. 3MPa-0. 5Mpa。

采用压力继电器控制顺序动作是比较方便的，但压力继电器的灵敏度较高，油路的压力冲击很容易使之产生误动作，所以系统中压力继电器的数目不宜过多。
