LED视频处理器

业务部：姚 佳

LED视频处理器

湖南高科电子科技有限公司依托中国科学院、清华大学以及国防科大的技术力量，面向广播电视、全彩大屏幕显控、“平安城市”“道路交通”、视频会议、通信、医学影像、公安、军队、石化、煤炭、水利、电力、机场、港口码头、教育培训等近20个行业的用户提供专业化的音视频传输、处理设备和技术服务，用户遍布全国各地。
作为一个以产品设计研发生产为主要发展方向的公司，我们拥有一支高水平的研发队伍，主要研发人员均在国内一流大学和科研机构获得博士或硕士学位，并在视频传输、处理和电子设计等领域具有十几年的研发经验，同时公司在系统设计、工程安装、设备维护、技术支持等方面拥有资深的高素质专业技术人员及配套而完善的研发设施。
自成立以来，凭借用户需求的深刻理解和持续开发能力，高科电子自主研发并生产了基于光纤通信、数字视频处理、网络通信等领域的GK系列产品：综合多业务光传输交换平台、数字视频光端机、无线传输设备、视频编解码器、SDH、PCM、LED视频处理器、视频转换器、拼接器、分配器、多画面处理器等上百个品种
我们奉行“开发一流技术、制造一流产品、控制一流质量、提供一流服务，与客户一起共同为客户服务。”的工作方针，为广大客户提供高性价比的产品和诚信周到的服务。
二、产品图片举例

三、GK-KS系列产品主要功能：
􀂾支持单双画面显示，支持两路复合信号之外的任何其他信号之间进行PIP/POP；
􀂾支持级联拼接和任意剪切；
􀂾支持逐点缩放和任意拖放（画面逐点可调，最小可以缩小到一个像素）；
􀂾支持7 路以上高标清视频信号输入，2 路输出，并可以扩展；
􀂾带有电视功能可以自动选台、支持以太网远程控制和播放；
􀂾支持画面截图功能，可以播放任意区域，类似QQ截图，视频信号也可以截；
􀂾全十位处理，实现真正图像1024 级灰度，图像细节表现能力非常优越；
􀂾支持控制面板独立操作，简单方便；
􀂾支持RS232上位机进行缩放、拖曳和剪切等图像操作；
􀂾支持亮度、色度、对比度、饱和度可调，增强图像显示效果；
􀂾支持超大全彩屏的多处理器拼接，并具有灵活的可扩展性；
􀂾支持运动补偿，画面不出现拖尾；
􀂾支持降噪处理，降低噪音污点；
􀂾支持边缘锐化，强化轮廓；
􀂾支持最大输出分辨率：1280×1024 或1920×1080或1440*900；
􀂾支持键盘锁功能，防止施工调试后的误操作；
􀂾有同步音频输出；
􀂾国际1U 标准高度，便于携带。

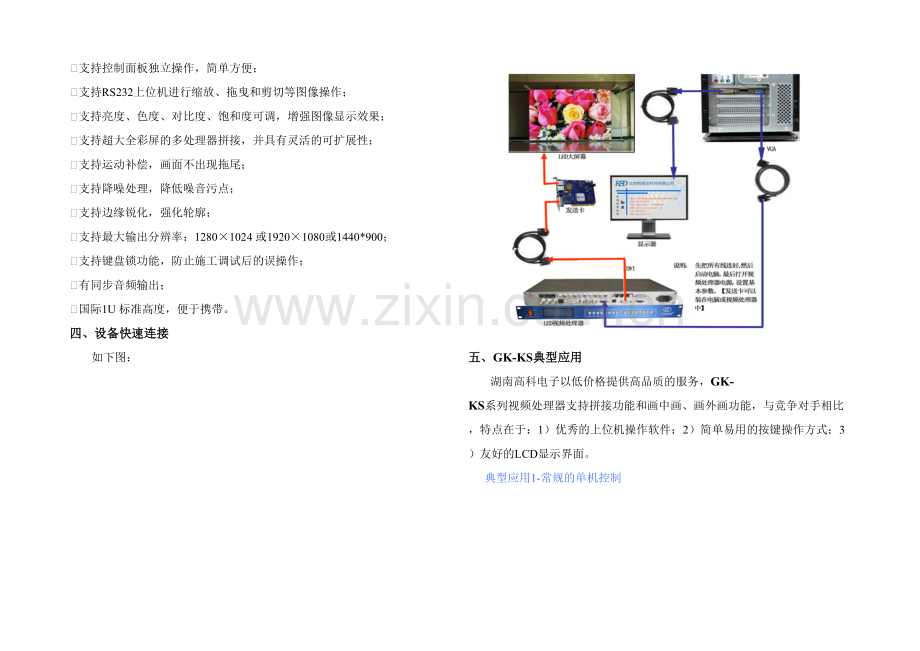

四、设备快速连接
如下图：

五、GK-KS典型应用
湖南高科电子以低价格提供高品质的服务，GK-KS系列视频处理器支持拼接功能和画中画、画外画功能，与竞争对手相比，特点在于：1）优秀的上位机操作软件；2）简单易用的按键操作方式；3）友好的LCD显示界面。
典型应用1-常规的单机控制

典型应用2-串联实现多画面
GK-KS系列视频处理器具有画中画功能，一个视频处理器可以同时显示两个画面，n个视频处理器级联，可以显示n+1个画面，而且每个画面单独可调。每个画面的调节，除了传统的按键操作方式，更提供支持鼠标任意拖放的上位机操作方式。

典型应用3-并联拼接实现更大分辨率
把2560*2048点的大屏平均分成4个独立小屏，大小都为1280*1024如下图，每个小屏要求接的发送卡能够支持1280*1024，每个小屏由各自的视频处理器控制。

显示效果：

六、技术规格
输入输出接口规格
复合(BNC输入)
输入接口数量
3
支持标准
PAL/NTSC
信号电平
1Vpp±3db (0.7V Video+0.3v Sync ) 75欧端结
信号复用
YCbCr
S-video(DIN4输入)
输入接口数量（Number of Inputs）
1
支持标准（Supported Standards）
PAL/NTSC
信号电平(Signal Level)
Y:1Vpp±3dB (0.7V Video+0.3v Sync ) 75欧端结
U/V:0.7Vpp±3dB 75欧姆结
YPbPr(3-BNC输入)
输入接口数量（Number of Inputs）
BNC*3
支持标准（Supported Standards）
1280×720@60/50/30/24Hz
1920×1080@30/24Hz
1920×1080@60/50Hz
信号电平(Signal Level)
Y:1Vpp±3dB (0.7V Video+0.3v Sync ) 75欧端结
Pb/Pr:0.7Vpp±3dB 75欧端结
VGA(DB15输入)
输入接口数量（Number of Inputs）
1
接口形态
标准DB15插座
支持分辨率（Supported Standards）
VESA: 800×600@60Hz，1024×768@60Hz，1280×768@60Hz，1280×1024@60Hz，1600×1200@60Hz，1920×1080@60/50Hz，1920×1200@60Hz
信号电平(Signal Level)
R、G、B、Hsync、Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75欧姆端结
black level: 300mV Sync-tip: 0V
DVI输入
输入接口数量（Number of Inputs）
1
输入接口形态（Connector）
标准DVI-I插座
支持分辨率
SMPTE: 625/25 PAL, 525/29.97
NTSC, 625/50p PAL, 525/59.94p
NTSC, 1080i50, 1080i59.94/60, 720p50 和
800×600@60Hz，1024×768@60Hz，1280×768@60Hz，1280×1024@60Hz，1600×1200@60Hz，1920×1080@60/50Hz，1920×1200@60Hz
信号电平
TMDS电平，单像素输入，165MHz带宽
标准

HDMI输入（KS220H支持）
输入接口数量
2
输入接口形态
HDMI 标准A型接口
支持分辨率
SMPTE: 625/25 PAL, 525/29.97
NTSC, 625/50p PAL, 525/59.94p
NTSC, 1080i50, 1080i59.94/60, 720p50 和
VESA: 800×600@60Hz，1024×768@60Hz，1280×768@60Hz，1280×1024@60Hz，1600×1200@60Hz，1920×1080@60/50Hz
信号电平
TMDS电平，单像素输入，165MHz带宽
标准

DVI输出
输出接口数量
1
接口形态
标准DVI-I型接口
输出支持分辨率
1024×768@60Hz，1280×1024@60Hz
信号电平
TMDS电平，165MHz带宽
VGA输出
输出接口数量
1
接口形态
标准DB15插座
输出支持分辨率
1024×768@60Hz，1280×1024@60Hz
1440×900@60Hz
1920×1080@60Hz
信号电平
R、G、B、Hsync、Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75欧姆端结
black level: 300mV Sync-tip: 0V
功能说明
输入通道快捷键
支持对每路信号快捷键操作
亮键
支持
附送产品和服务
电脑控制
RS232
电源
85-264V 2A IEC-3电源接口
工作环境
0°C~45°C
储藏环境
10% to 90%
七、包装说明
说明书=1，光盘=1，
赠送：复合线=3，DVI线=1，S-video线=1,VGA线=1，YPbPr线=1,电源线=1、RS232串口线=1。
八、付款方式
款到发货
九、保修期限
一月包换，2年保修，终身升级和维护。
