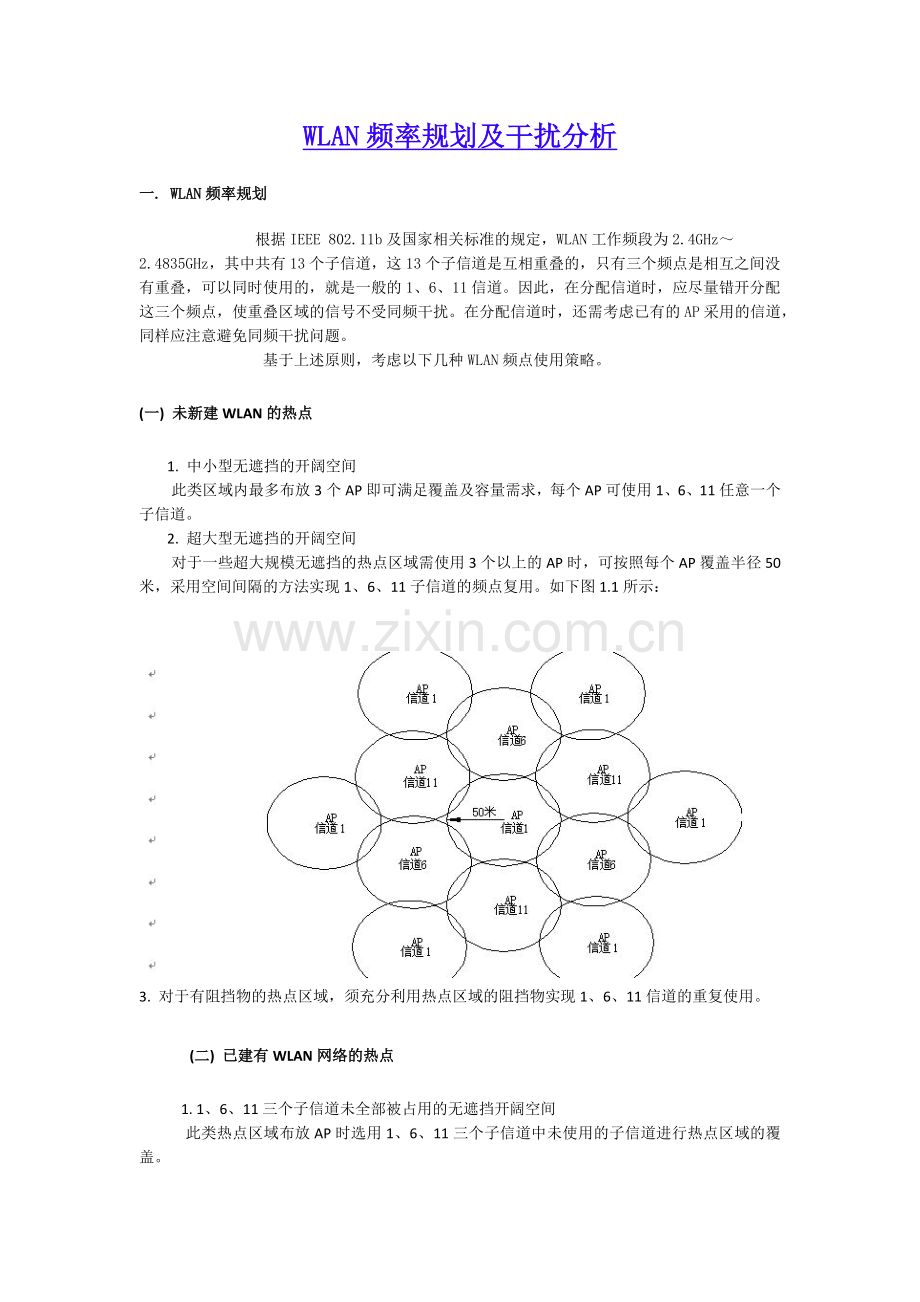

WLAN频率规划及干扰分析一. WLAN频率规划 根据IEEE 802.11b及国家相关标准的规定，WLAN工作频段为2.4GHz2.4835GHz，其中共有13个子信道，这13个子信道是互相重叠的，只有三个频点是相互之间没有重叠，可以同时使用的，就是一般的1、6、11信道。因此，在分配信道时，应尽量错开分配这三个频点，使重叠区域的信号不受同频干扰。在分配信道时，还需考虑已有的AP采用的信道，同样应注意避免同频干扰问题。基于上述原则，考虑以下几种WLAN频点使用策略。(一) 未新建WLAN的热点 1. 中小型无遮挡的开阔空间 此类区域内最多布放3个AP即可满足覆盖及容量需求，每个AP可使用1、6、11任意一个子信道。 2. 超大型无遮挡的开阔空间 对于一些超大规模无遮挡的热点区域需使用3个以上的AP时，可按照每个AP覆盖半径50米，采用空间间隔的方法实现1、6、11子信道的频点复用。如下图1.1所示：3. 对于有阻挡物的热点区域，须充分利用热点区域的阻挡物实现1、6、11信道的重复使用。 (二) 已建有WLAN网络的热点 1. 1、6、11三个子信道未全部被占用的无遮挡开阔空间 此类热点区域布放AP时选用1、6、11三个子信道中未使用的子信道进行热点区域的覆盖。 2. 1、6、11三个子信道已全部被占用的无遮挡开阔空间 两个相重合的频段是存在同频干扰的。但是，干扰归干扰，当双方信号强度不是非常大的时候，这种干扰对双方的信号质量是不会产生非常明显的影响。选择1、6、11子信道是为了从根源上避免出现同频干扰的情况，但并不能代表绝对不能出现1、6、11以外的频点。 事实上，有较多AP的热点的区域中，会重复出现1、6、11的频点的，这时，只需要避免信号强度相近的AP信号的频点重复就可以了。 故当热点区域内的1、6、11信道均被占用时，出于特殊原因考虑时，可按照上述方法选择1、6、11中的信道进行重复使用。二. WLAN频率干扰分析 (一) 其它设备的干扰 WLAN网络使用的2.4GHz频段在我国是公共频段，其它非WLAN网络的设备如微波炉、无绳电话、蓝牙设备及其它无线LAN设备均会对WLAN网络产生频率干扰，其中对WLAN干扰最为严重的设备是2.4GHz无绳电话，其次为3米内的微波炉，再次是蓝牙设备如笔记本和PDA。 使用2.4GHz频段的设备中，蓝牙等小功率设备对WLAN网络的影响很小，可以忽略；微波炉等大功率设备对WLAN网络的影响较大，在网络设计时应注意远离此类设备。图2.1是微波炉对WLAN（802.11b）传输速率影响的曲线图。图2.1微波炉对WLAN（802.11b）传输速率影响的曲线图 从图中可以看出，WLAN设备靠近干扰源时，传输速率迅速下降。 (二) 同道干扰 WLAN采用的直接序列扩频技术的扩频码是标准的，不同的设备使用相同的扩频码，因此相邻小区不能使用相同频率，否则将造成同频干扰。图2.2、2.3分别是相距40m的两个802.11b的AP使用1、6信道和1、1信道时的网络吞吐量。在使用非干扰频段时，两AP总吞吐量可以接近11Mbit/s；在同频时总吞吐量不足6Mbit/s，此时2个AP与非干扰情况下1个AP的吞吐量接近。所以，在有限范围内单纯采用增加AP的办法是无法提高网络容量的。 (三) 邻道干扰 两信道中心频率小于25MHz时，信道之间存在重叠区域，会有部分干扰。图2.4曲线是两AP信道间隔分别为05情况下的总吞吐量曲线。使用邻频可以增加可用频点数，但会引入干扰，工程上一般仍采用1、6、11三个完全不干扰的频段。 (四) 抗干扰措施 1. 在进行设备选型时，选择抗干扰能较强的设备。 2. 为了避免造成WLAN网络的频率干扰，首先应按照第一节所述方法做好WLAN网络的频率规划及使用。 3. 对于使用3个以上AP采用空间间隔频率复用方法覆盖的开阔空间，若出现同频干扰时，需重新规划AP的布局，根据需要可对AP的发射功率进行调整，使得同频AP之间有足够的空间及功率间隔。 4. 对于其它非WLAN设备的干扰可采取以下措施进行解决。 (1) 通过WLAN网管系统，及时发现受干扰的AP，分析潜在的RF干扰，作RF测站。 (2) 阻止干扰，采用协商或行政手段关掉相应设备。 (3) 提供足够的WLAN覆盖，增强WLAN信号。 (4) 正确选择配置参数，对跳频系统，改变跳频模式，或改变信道频率。 (5) 应用新的802.11a WLAN，现在常见干扰为2.4GHz频段，可采用802.11a标准，使用5GHz频段。
