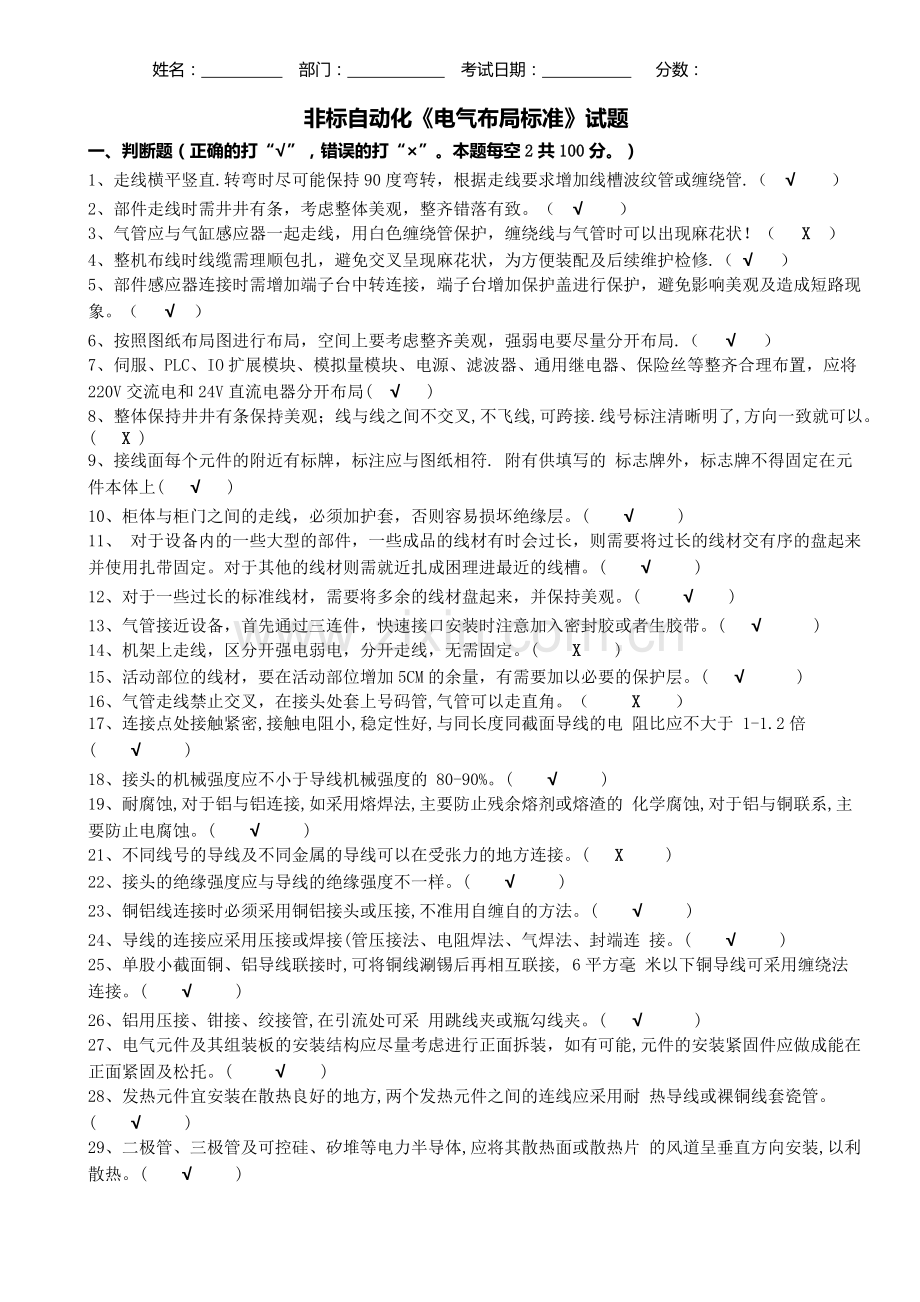

非标自动化电气布局标准试题答案.doc

姓名： 部门： 考试日期： 分数： 非标自动化电气布局标准试题一、判断题（正确的打“”，错误的打“”。本题每空2共100分。） 1、走线横平竖直.转弯时尽可能保持90度弯转，根据走线要求增加线槽波纹管或缠绕管.（ ） 2、部件走线时需井井有条，考虑整体美观，整齐错落有致。（ ） 3、气管应与气缸感应器一起走线，用白色缠绕管保护，缠绕线与气管时可以出现麻花状！（ X ） 4、整机布线时线缆需理顺包扎，避免交叉呈现麻花状，为方便装配及后续维护检修.（ ） 5、部件感应器连接时需增加端子台中转连接，端子台增加保护盖进行保护，避免影响美观及造成短路现象。（ ）6、按照图纸布局图进行布局，空间上要考虑整齐美观，强弱电要尽量分开布局.（ ）7、伺服、PLC、IO扩展模块、模拟量模块、电源、滤波器、通用继电器、保险丝等整齐合理布置，应将220V交流电和24V直流电器分开布局( )8、整体保持井井有条保持美观；线与线之间不交叉,不飞线,可跨接.线号标注清晰明了,方向一致就可以。( X )9、接线面每个元件的附近有标牌，标注应与图纸相符. 附有供填写的 标志牌外，标志牌不得固定在元件本体上( )10、柜体与柜门之间的走线，必须加护套，否则容易损坏绝缘层。( )11、 对于设备内的一些大型的部件，一些成品的线材有时会过长，则需要将过长的线材交有序的盘起来并使用扎带固定。对于其他的线材则需就近扎成困理进最近的线槽。( )12、对于一些过长的标准线材，需要将多余的线材盘起来，并保持美观。( )13、气管接近设备，首先通过三连件，快速接口安装时注意加入密封胶或者生胶带。( )14、机架上走线，区分开强电弱电，分开走线，无需固定。( X )15、活动部位的线材，要在活动部位增加5CM的余量，有需要加以必要的保护层。( )16、气管走线禁止交叉，在接头处套上号码管,气管可以走直角。（ X ）17、连接点处接触紧密,接触电阻小,稳定性好,与同长度同截面导线的电 阻比应不大于 1-1.2倍( )18、接头的机械强度应不小于导线机械强度的 80-90%。( )19、耐腐蚀,对于铝与铝连接,如采用熔焊法,主要防止残余熔剂或熔渣的 化学腐蚀,对于铝与铜联系,主要防止电腐蚀。( )21、不同线号的导线及不同金属的导线可以在受张力的地方连接。( X )22、接头的绝缘强度应与导线的绝缘强度不一样。( )23、铜铝线连接时必须采用铜铝接头或压接,不准用自缠自的方法。( )24、导线的连接应采用压接或焊接(管压接法、电阻焊法、气焊法、封端连 接。( )25、单股小截面铜、铝导线联接时,可将铜线涮锡后再相互联接, 6平方毫 米以下铜导线可采用缠绕法连接。( )26、铝用压接、钳接、绞接管,在引流处可采 用跳线夹或瓶勾线夹。( )27、电气元件及其组装板的安装结构应尽量考虑进行正面拆装，如有可能,元件的安装紧固件应做成能在正面紧固及松托。( )28、发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用耐 热导线或裸铜线套瓷管。( )29、二极管、三极管及可控硅、矽堆等电力半导体,应将其散热面或散热片 的风道呈垂直方向安装,以利散热。( )30、电阻器等电热元件安装一般应安装在箱子的上方,安装方向及位置应考 虑到利于散热并尽量减少对其它元件的热影响。( )31、柜内的 PLC 等电子元件的布置要尽量远离主回路、开关电源及变压器, 不得直接放置或靠近柜内其他发热元件的对流方向。( )32、主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、 按钮而误动作或动作值变动的可能性, 整定装置一般在整定完成后应以双螺母锁 紧并用红漆漆封,以免移动。( )33、熔断器、 使用中易于损坏、 偶尔需要调整及复位的零件, 应不经拆卸其他部件便可以接近,以便于更换及调整。( )34、熔断器安装位置及相互间距离应便于熔体的更换。( )35、不同电压等级的熔断器要分开布置,不能交错混合排列，有熔断指示器的熔断器,其指示器应装在便于观察的一侧，低压断路器与熔断器配合使用时,熔断器应安装在电源侧。( )36、强弱电端子应分开布置; 当有困难时, 应有明显标志并设空端子隔开或 设加强绝缘的隔板。( )37、端子应有序号, 端子排应便于更换且接线方便; 离地高度宜大于 350mm。( )38、有防震要求的电器应增加减震装置,其紧固螺栓应采取防松措施。( )39、新落料的导轨端头处均需剪斜口,以防工作时的意外。( )40、线槽应平整、无扭曲变形,内壁应光滑、无毛刺，线槽接口应平直、严密,槽盖应齐全、平整、无翘角。( )41、线槽的连接应连续可以间断。每节线槽的固定点不应少于两个。在转角、 分支处和端部均应有固定点,并紧贴墙面固定。( X )42、线槽敷设应平直整齐,水平或垂直允许偏差为其长度的 2,全长允许 偏差为 20mm 。并列安装时,槽盖应便于开启。( )43、接触器和热继电器的接线端子与线槽直线距离 30mm ，其他载流元件与线槽直线距离 30mm。( )44、控制端子与线槽直线距离 20mm ，动力端子与线槽直线距离 30mm。( )45、中间继电器和其他控制元件与线槽直线距离 20mm。( )46、低压断路器的安装应符合产品技术文件的规定, 无明确规定时,随意安装( X )47、电气元件的紧固应设有防松装置, 应放置于螺母一侧, 平垫圈应放于紧固螺钉的两侧。 如采用双螺母锁紧或其他锁 紧装置时,可不设弹簧垫圈。( )48、面板上安装元件按钮时, 为了提高效率和减少错误, 应先用铅笔直接在门后 写出代号,再在相应位置贴上标签,最后安装器件并贴上标签。( )49、按钮操作应灵活、可靠、无卡阻，集中在一起安装的按钮应有编号或不同的识别标志, “紧急”按钮应有明显 标志,不需设保护罩。( X )50、电源侧进线应接在进线端,即固定触头接线端;负荷侧出线应接在出线端, 即可动触头接线端。( )
