暖通提资常用.doc

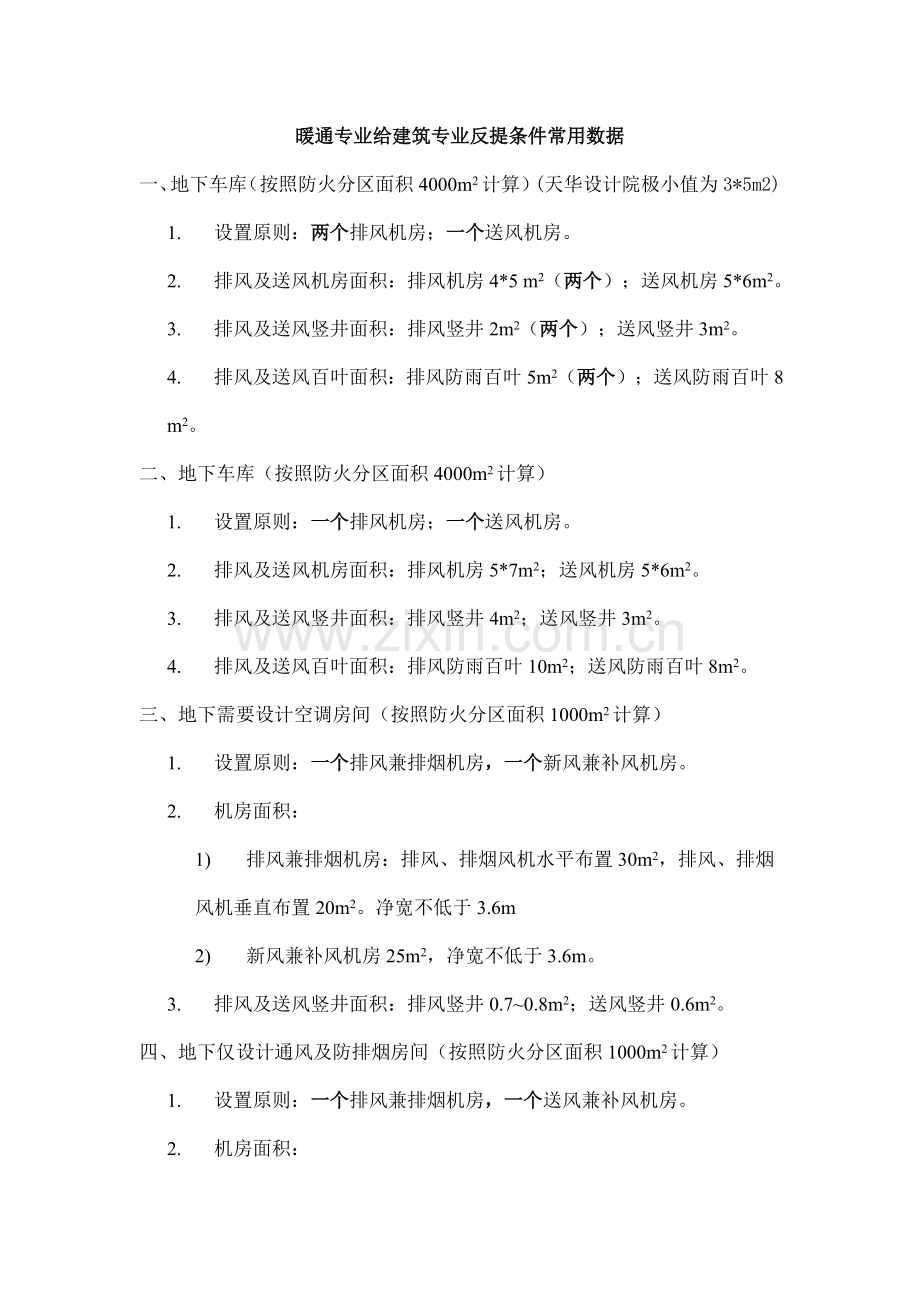

暖通专业给建筑专业反提条件常用数据
一、地下车库（按照防火分区面积4000m2计算）(天华设计院极小值为3*5m2)
1.           设置原则：两个排风机房；一个送风机房。
2.           排风及送风机房面积：排风机房4*5 m2（两个）；送风机房5*6m2。
3.           排风及送风竖井面积：排风竖井2m2（两个）；送风竖井3m2。
4.           排风及送风百叶面积：排风防雨百叶5m2（两个）；送风防雨百叶8 m2。
二、地下车库（按照防火分区面积4000m2计算）
1.           设置原则：一个排风机房；一个送风机房。
2.           排风及送风机房面积：排风机房5*7m2；送风机房5*6m2。
3.           排风及送风竖井面积：排风竖井4m2；送风竖井3m2。
4.           排风及送风百叶面积：排风防雨百叶10m2；送风防雨百叶8m2。
三、地下需要设计空调房间（按照防火分区面积1000m2计算）
1.           设置原则：一个排风兼排烟机房，一个新风兼补风机房。
2.           机房面积：
1)            排风兼排烟机房：排风、排烟风机水平布置30m2，排风、排烟风机垂直布置20m2。净宽不低于3.6m
2)            新风兼补风机房25m2，净宽不低于3.6m。
3.           排风及送风竖井面积：排风竖井0.7~0.8m2；送风竖井0.6m2。
四、地下仅设计通风及防排烟房间（按照防火分区面积1000m2计算）
1.           设置原则：一个排风兼排烟机房，一个送风兼补风机房。
2.           机房面积：

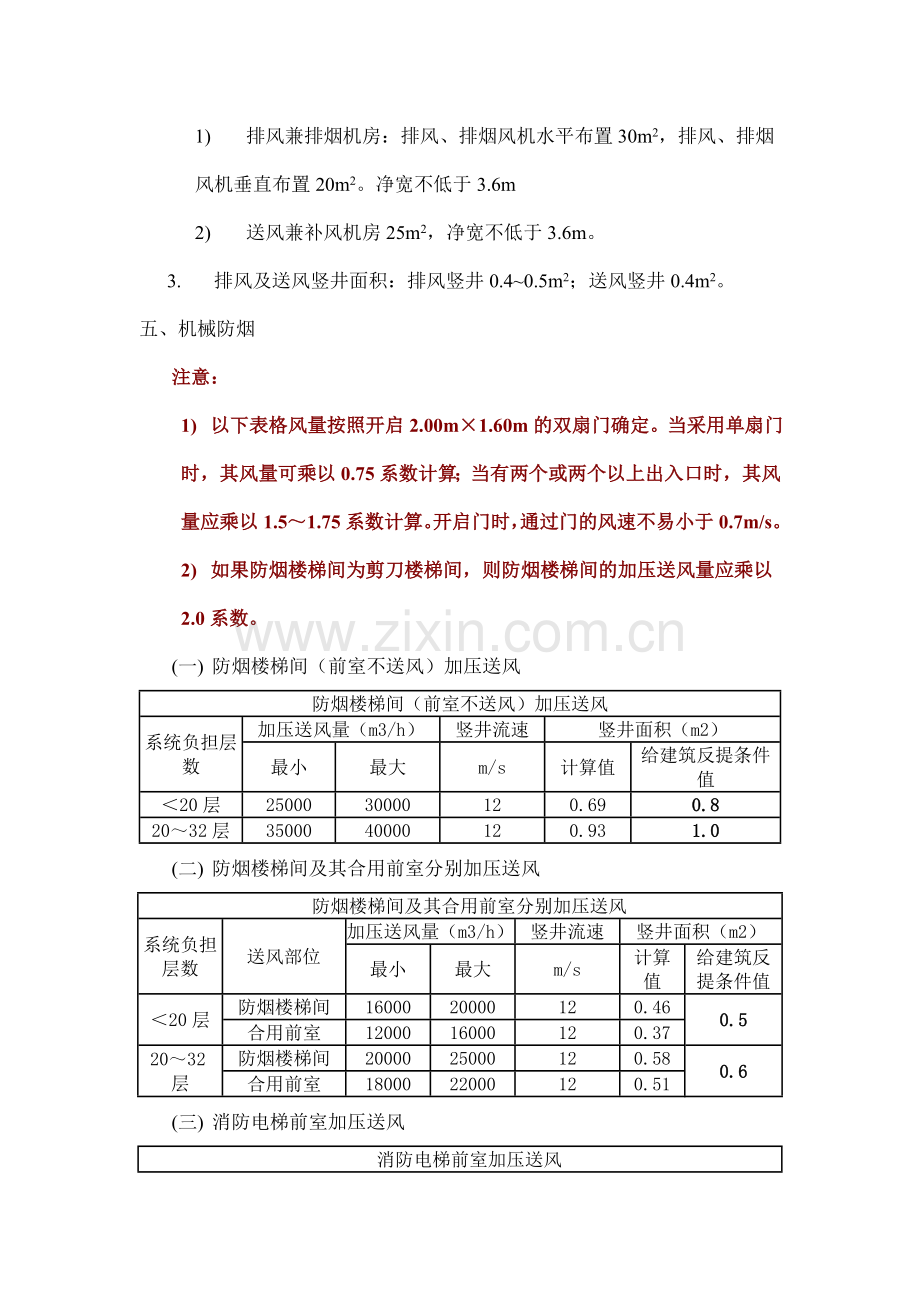

1)            排风兼排烟机房：排风、排烟风机水平布置30m2，排风、排烟风机垂直布置20m2。净宽不低于3.6m
2)            送风兼补风机房25m2，净宽不低于3.6m。
3.           排风及送风竖井面积：排风竖井0.4~0.5m2；送风竖井0.4m2。
五、机械防烟
注意：
1)    以下表格风量按照开启2.00m×1.60m的双扇门确定。当采用单扇门时，其风量可乘以0.75系数计算；当有两个或两个以上出入口时，其风量应乘以1.5～1.75系数计算。开启门时，通过门的风速不易小于0.7m/s。
2)    如果防烟楼梯间为剪刀楼梯间，则防烟楼梯间的加压送风量应乘以2.0系数。
(一)  防烟楼梯间（前室不送风）加压送风
防烟楼梯间（前室不送风）加压送风
系统负担层数
加压送风量（m3/h）
竖井流速
竖井面积（m2）
最小
最大
m/s
计算值
给建筑反提条件值
＜20层
25000
30000
12
0.69
0.8
20～32层
35000
40000
12
0.93
1.0
(二)  防烟楼梯间及其合用前室分别加压送风
   防烟楼梯间及其合用前室分别加压送风
系统负担层数
送风部位
加压送风量（m3/h）
竖井流速
竖井面积（m2）
最小
最大
m/s
计算值
给建筑反提条件值
＜20层
防烟楼梯间
16000
20000
12
0.46
0.5
合用前室
12000
16000
12
0.37
20～32层
防烟楼梯间
20000
25000
12
0.58
0.6
合用前室
18000
22000
12
0.51
(三)  消防电梯前室加压送风
   消防电梯前室加压送风
系统负担层数
加压送风量（m3/h）
竖井流速
竖井面积（m2）
最小
最大
m/s
计算值
给建筑反提条件值
＜20层
15000
20000
12
0.46
0.5
20～32层
22000
27000
12
0.63
0.7
(四)  防烟楼梯间自然排烟，前室或合用前室加压送风
防烟楼梯间自然排烟，前室或合用前室加压送风
系统负担层数
加压送风量（m3/h）
竖井流速
竖井面积（m2）
最小
最大
m/s
计算值
给建筑反提条件值
＜20层
22000
27000
12
0.63
0.7
20～32层
28000
32000
12
0.74
0.8
六、全空气空调系统
(一)  带热回收装置组合式空气处理机组。
1.       服务区域面积：800~1200m2，按照1000 m2计算。
2.       空调机房面积：48~60m2（8~10m长×6m宽）。
3.       排烟机房面积：12m2（4m长×3m宽）
4.       净宽最小值为：2.5m（机组宽度）+0.7m（距墙距离）+2.5m（机组宽度的1.0倍）＝5.7m。
5.       新风竖井面积：1.0m2；排风竖井面积：1.0m2。
6.       18000m3/h的机组尺寸：4000（长）×1900（宽）×2500（高）。
7.       22000m3/h的机组尺寸：4300（长）×2100（宽）×2800（高）。
8.       26000m3/h的机组尺寸：4300（长）×2300（宽）×2800（高）。
9.       33000m3/h的机组尺寸：4650（长）×2500（宽）×3300（高）。
(二)  常规组合式空气处理机组。
1.       服务区域面积：800~1200m2，按照1000 m2计算。
2.       空调机房面积：48m2（8m长×6m宽）。
3.       排风及排烟机房面积：24m2（6m长×4m宽）；两个排风机房垂直安装，一个排烟风机水平安装。
4.       净宽最小值为：2.5m（机组宽度）+0.7m（距墙距离）+2.5m（机组宽度的1.0倍）＝5.7m。
5.       新风竖井面积：1.0m2；排风竖井面积：1.0m2。
七、新风空调系统
(一)  吊顶或落地式新风处理机组
1.       吊顶式新风处理机组（≤4000m3/h）。
建议给建筑专业反提条件：机房最小面积为6000×4000。
2.       落地式新风处理机组（≥5000m3/h）
1)      机房最小长度一般为：600+机组长度L+1400；
2)      机房最小宽度一般为：1200+机组宽度W+1800；
3)      建议给建筑专业反提条件：
对于机组风量在10000 m3/h,L=1700,W=1000;机房最小面积一般为3700×4000，本人建议为4000×4200。
(二)  带热回收新风处理机组
1.       吊顶式新风热回收处理机组（＜4000m3/h）。
建议给建筑专业反提条件：机房最小面积为6000×4000。
2.       落地式新风热回收处理机组（≥4000m3/h）
1)      机房最小长度一般为：300+机组长度L+1200；
2)      机房最小宽度一般为：300+机组宽度W+1200；
3)      建议给建筑专业反提条件：
a)         对于机组风量在4000～7500 m3/h之间,L=1500~1700,W=800~1200;机房最小面积一般为3200×2700，本人建议为4000×3000；
b)        对于机组风量在10000～20000m3/h之间,L=2200~2500,W=1200~1500;机房最小面积一般为4000×3000，本人建议为4200×3200。
八、厨房通风及排油烟系统：(排油烟风速8~10米/秒)
九、主要管井面积
(一)  住宅建筑
1.           高层住宅（大于等于18层，分高、低区）（采暖：600*1500）
1)      水暖井：
两户：600×1850；800×1500；1100×1300；
三户：600×2150；800×1800；1100×1600；
四户：600×2450；800×2100；1100×1900；
2)      电井：对于2～6户，2000×600或者1500×800；
2.           小高层住宅（小于18层，不分高、低区）（采暖：600*1350）
1)      水暖井：
两户：600×1650；800×1300；1100×1100；
三户：600×1950；800×1600；1100×1400；
四户：600×2250；800×1900；1100×1700；
2)      电井：对于2～6户，2000×600或者1500×800；当电表箱设置于地下层时，对于2～6户，可以为1000×600。
3.           多层住宅（不分高、低区）（采暖：600*1350）
1)      水暖井：
两户：600×1650；800×1300；1100×1100；
三户：600×1950；800×1600；1100×1400；
四户：600×2250；800×1900；1100×1700；
2)      电井：不设置，全部穿管。
(二)  公共建筑
1.           酒店建筑
1)      强电井：5m2；
2)      弱电井：6m2；
2.           办公建筑
1)      强电井：3m2；
2)      弱电井：5m2；
十、主要大型设备机房面积及高度
1.           制冷机房（含换热间）：
1)      建筑面积的0.5%~1.0%，通常取0.8%。
2)      梁下净高度：对于离心式制冷机、大中型螺杆机 4.5～5m
                   对于活塞式制冷机、小型螺杆机 3～4.5m
                   对于吸收式制冷机  4.5～5m
3)      楼板吊装孔：(A+0.8)×(B+0.8)
2.           换热站：
1)      约占公共建筑总建筑面积的0.3%~0.5%，。
居住小区建筑面积
换热站面积
m2
m2
50000
200
100000
300
2)      梁下净高度：2009版技术措施要求净空高度一般不宜小于3m。本人建议： 小型换热站 3.6～3.9m；大型换热站3.9～4.5m。
3.           锅炉房：
1)      按照建筑面积的比例计算
公共建筑建筑面积
锅炉房面积
m2
m2
＜10000
约占总建筑面积的4%
10000~50000
约占总建筑面积的1%
2)      按照锅炉房容量及台数计算
锅炉类型
锅炉容量
台数
锅炉房面积（不包含热交换间）
台
m2
蒸汽锅炉
2T/h
2
150（使用较多）
3
232
4T/h
2
200（使用较多）
3
240
6 T/h
2
250
3
323
5
496
10T/h
3
453
3
522（包含热交换间）
5
648
15T/h
3
612（包含热交换间）
20 T/h
3
535
3
673（包含热交换间）
5
1122
热水锅炉
1.4 MW
3
181（使用较多）
2.8 MW
3
243（使用较多）
4.2 MW
3
320
3
408（包含热交换间）
2
496
7 MW
3
400
3
612（包含热交换间）
5
567
14MW
3
773
5
951
3)      梁下净高度
锅炉间：≥6 T/h以上锅炉一般在6.0m以上；2~6T/h锅炉一般在5m以上。
锅炉辅助间：一般在3.5m以上。
十一、       烟囱及主要送、排风口距离
1.           机械通风系统的室外进风、排风口设置要求（2009技术措施）
1)      进、排风口的底部距室外地坪不宜小于2m，当进风口设在绿化带时，不宜小于1m。
2)      事故排风的排风口与机械进风系统的进风口的水平距离不应小于20m。当进、排风口的水平距离不足20m时，排风口必须高出进风口，并不得小于6m。
3)      排风管道的排出口高空排放时，宜高出屋脊，排出口的上端高出屋脊的高度一般不得小于下列规定：
a)       当排出无毒、无污染气体时，宜高出屋面0.5m。
b)      当排出最高允许浓度小于5mg/m3有毒气体时，应高出屋面3.0m。
c)       当排出最高允许浓度大于5mg/m3有毒气体时，应高出屋面5.0m。
2.           机械通风系统的室外进风、排风口设置要求（2003技术措施）
1)      当进、排风口在同侧时，排风口宜高于进风口6m。
2)      进、排风口在同侧同一高度时，水平距离不宜小于10m。
3.           机械加压送风防烟系统和排烟补风系统的室外进风口要求（2006版《建筑设计防火规范》）：
1)      室外进风口宜布置在室外排烟口的下方，且高差不宜小于3.0m。
2)      当水平布置时，水平距离不宜小于10.0m。
4.           燃气、燃油锅炉烟囱：
应按照批准的环境影响报告书要求确定，但不得低于8米，并应满足地方标准的要求。烟囱高度不宜设置过高，以免烟囱抽力过大，使锅炉能耗增加（且不安全）。（注：烟囱高度不够，抽力不够，会导致排烟不出！一般排烟温度180°C，烟囱抽力3.91Pa/m）
