道路设计任务书.doc

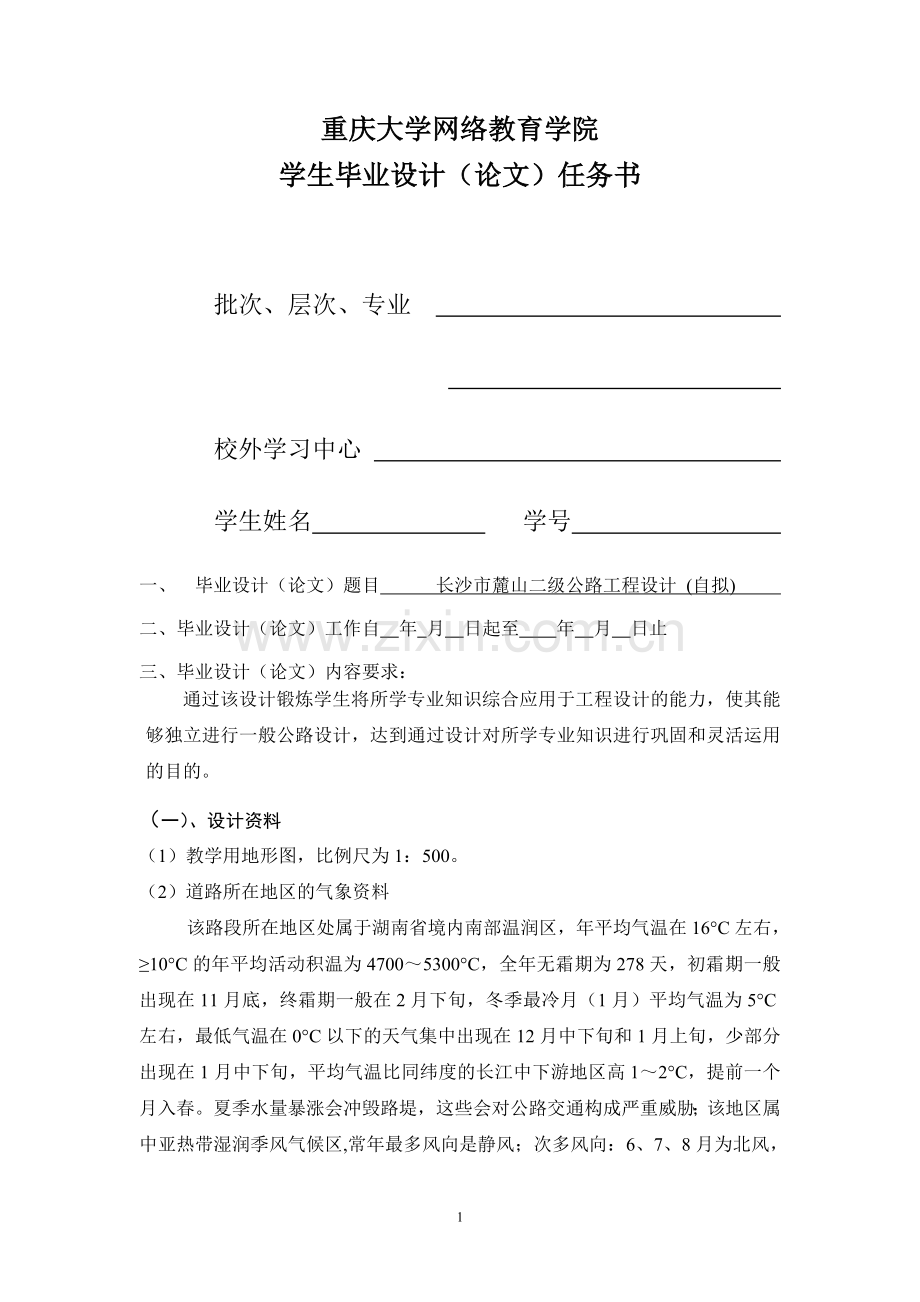

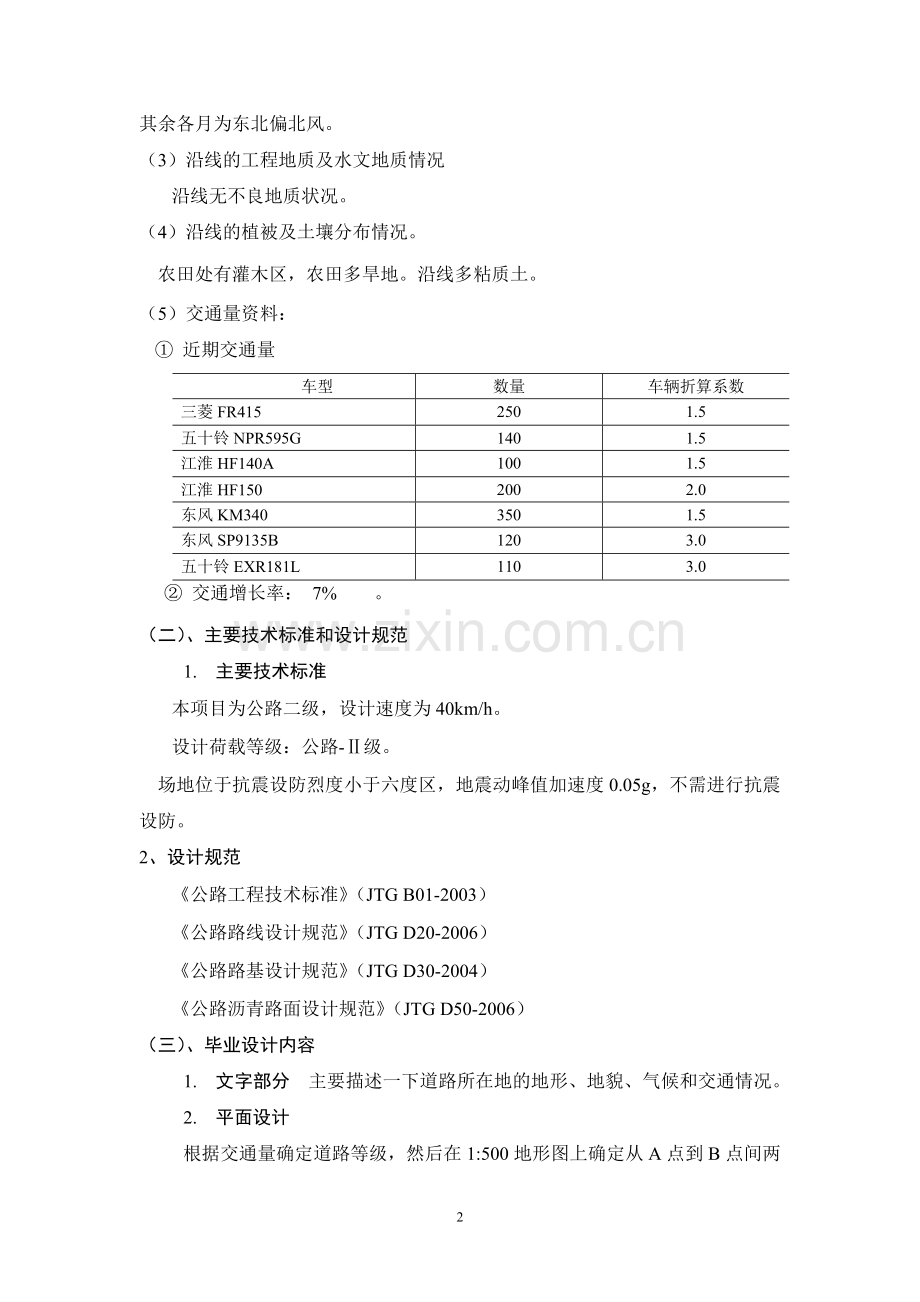

重庆大学网络教育学院学生毕业设计（论文）任务书批次、层次、专业 校外学习中心 学生姓名 学号 一、 毕业设计（论文）题目 长沙市麓山二级公路工程设计 (自拟) 二、毕业设计（论文）工作自 年 月 日起至 年 月 日止三、毕业设计（论文）内容要求：通过该设计锻炼学生将所学专业知识综合应用于工程设计的能力，使其能够独立进行一般公路设计，达到通过设计对所学专业知识进行巩固和灵活运用的目的。（一）、设计资料（1）教学用地形图，比例尺为1：500。（2）道路所在地区的气象资料该路段所在地区处属于湖南省境内南部温润区，年平均气温在16C左右，10C的年平均活动积温为47005300C，全年无霜期为278天，初霜期一般出现在11月底，终霜期一般在2月下旬，冬季最冷月（1月）平均气温为5C左右，最低气温在0C以下的天气集中出现在12月中下旬和1月上旬，少部分出现在1月中下旬，平均气温比同纬度的长江中下游地区高12C，提前一个月入春。夏季水量暴涨会冲毁路堤，这些会对公路交通构成严重威胁；该地区属中亚热带湿润季风气候区,常年最多风向是静风；次多风向：6、7、8月为北风，其余各月为东北偏北风。（3）沿线的工程地质及水文地质情况沿线无不良地质状况。（4）沿线的植被及土壤分布情况。农田处有灌木区，农田多旱地。沿线多粘质土。（5）交通量资料： 近期交通量 车型数量车辆折算系数三菱FR4152501.5五十铃NPR595G1401.5江淮HF140A1001.5江淮HF1502002.0东风KM3403501.5东风SP9135B1203.0五十铃EXR181L1103.0 交通增长率： 7% 。（二）、主要技术标准和设计规范1. 主要技术标准本项目为公路二级，设计速度为40km/h。设计荷载等级：公路-级。场地位于抗震设防烈度小于六度区，地震动峰值加速度0.05g，不需进行抗震设防。2、设计规范公路工程技术标准（JTG B01-2003）公路路线设计规范（JTG D20-2006）公路路基设计规范（JTG D30-2004）公路沥青路面设计规范（JTG D50-2006）（三）、毕业设计内容1. 文字部分 主要描述一下道路所在地的地形、地貌、气候和交通情况。2. 平面设计 根据交通量确定道路等级，然后在1:500地形图上确定从A点到B点间两条备选路线，分别进行平面设计。最后对所定路线进行方案比选，从中选择最佳方案。(A:-1368.1582,2864.7447; B:-5031.6835,3057.0652).A、技术标准的选用：根据设计车速，查出规范值并选用适当的值。平面设计技术指标设计指标规范值采用值设计指标规范值采用值设计车速（km/h)40不设缓和曲线的半径值(m)500不设超高的最小半径(m)300圆曲线最小长度(m)35缓和曲线最小长度(m)35最大横坡(%)2B、平曲线要素计算（参考公式如下）：切线长 曲线外距曲线圆弧长度C、缓和曲线要素计算（式中为车速，为圆曲线半径）：缓和曲线长度 （L取值必须大于三个当中的最大值，并小于最小缓和曲线长度）圆曲线内移值切线总长外矢距曲线总长D、里程计算：本设计里程桩号从道路起点到终点每20米一个编排，在20米内有特征点的加插一个桩号，重点是根据上述公式对五个曲线特征点的里程桩号进行计算。E、逐桩坐标的计算：根据十字坐标推算，详见地形图（地形图上的道路线型只做参考用，可以自己根据两个控制点进行选型）。3. 纵断面设计A、技术标准的选用：根据设计车速，查出规范值并选用适当的值。B、竖曲线要素计算（参考公式如下）曲线长度计算式切线长度计算外距计算式纵断设计技术指标设计指标规范值采用值设计指标规范值采用值设计车速（km/h)40合成坡度(%)7最大纵坡（）6竖曲线最小半径(m)400（凸）坡段最小长度(m)110450（凹）纵距(x为竖曲线上任意一点距起点或终点的水平距离)C、竖曲线各桩高程的计算（表格如下）竖曲线计算表桩号坡段高程(m)标高修正y=x*x/2R(m)竖曲线高程(m)4. 横断面设计A、技术指标：标准路幅宽度为17米，双向两车道，其中左右车道各6米，两边人行道宽各2.5米（可参考）（可参考，也可根据规范自行确定）。B、横坡：行车道为1.5，人行道为2。C、路拱：采用修正的三次抛物线公式计算距中心的横向距离(m)相应点的竖向距离(m)横坡B行车道宽度(m)路拱高度，D、填挖方边坡：填方边坡高度大于8米,分阶放坡,第一阶高差8米，以后每阶10米,边坡坡度为:第一阶1:1.5，以后均为1:1.75；填方路基原地面横坡大于1：5的斜坡上，路堤底应挖 台阶，台阶宽度不小于1m，台阶底应有2%-4% 向内倾斜的坡度，挖台阶前应清除草皮和树根。挖方边坡高度大于8米,分阶放坡,第一阶高差8米，坡度为1：0.75，第二阶高差10米，坡度为1：1。E、填挖方计算：（见表格）F、横断面高程表图中1、2、3、4、5分别表示横断面上所取的5个特征点。对于地势变化较大的断面则每个5米加插一个点。横断面高程表桩号12345设计高程（四）参考文献1 裴玉龙. 公路勘测设计. 哈尔滨：黑龙江科学技术出版社，19972 邓学钧编著路基路面工程北京：人民交通出版社，20013 交通部公路局编著公路工程技术标准北京：人民交通出版社，19954 交通部第一公路勘察设计院编著. 公路路线设计规范北京：人民交通出版社， 19945 中交第二公路勘察设计研究院编著. 公路路基设计规范 . 北京：人民交通出版社 2004 6 同济大学编著公路排水设计规范北京：人民交通出版社，19987 交通部公路工程定额站编著公路基本建设工程概算、预算编制办法北京：书目文献出版社，19968 中华人民共和国交通部编著公路工程概算定额北京：人民交通出版社，19959 中华人民共和国交通部编著公路工程预算定额北京：人民交通出版社，199510 中华人民共和国交通部编著基价表北京：人民交通出版社，199611 孙家驷 .道路设计资料集1（基本资料） .北京：人民交通出版社，200112 孙家驷 .道路设计资料集2（路线测设） .北京：人民交通出版社，200113 孙家驷 .道路设计资料集3（路基设计） .北京：人民交通出版社，200114 孙家驷 .道路设计资料集4（路面设计） .北京：人民交通出版社，200115 吴夯 张颖 . （道路勘测设计）CARD/1应用教程 . 兰州大学出版社 .200016 于人杰 . 道路工程造价手册 . 中国科学技术出版社17 公路路基设计规范JTG D302004 . 中华人民共和国交通部（五）、格式要求1、图 纸图纸一律使用A2（420mm594mm），格式如下：（dwg格式已提供下载，请至学院首页下载专区毕业设计栏下载使用）图别图表名（图纸内容）规格比例要求设计设计总说明A2AutoCAD制图设计地形图A21:1000AutoCAD制图设计平面设计图A21:500AutoCAD制图设计纵断面设计图A2横向1:500纵向1:200AutoCAD制图设计横断面设计图A21:150AutoCAD制图设计土石方统计和逐桩坐标表2、计 算 书计算书采用A4打印纸上边距：2.5cm下边距：2.5cm左边距：3.0cm右边据：2.5cm行距：1.5倍正文字体使用小四号字，宋体，一级标题使用四号字体，黑体，加粗；二级标题使用小四号字体，黑体，加粗；三级标题使用小四号字体，宋体，加粗。序号：毕业设计（论文）各章节序号采用阿拉伯数字编码，格式为：11.11.1.1（最多不超过3层）页码：阿拉伯数字进行编号，位于每页页底中部。3、公 式用word中“公式编辑器”或“MathType 5.0 Equation”软件完成，大小为12pt（可以进行适当调整），位置居中指 导 教 师 下 发 日 期 内 容进 度 计 划备注2图纸Word文档第一阶段平面设计方案比选、路线平面图、直线、曲线及转角表、逐桩坐标表第二阶段纵断面设计路线纵断面图、纵坡及竖曲线表、路基设计表第三阶段横断面设计路线横断面图、土石方数量计算表附录：毕业设计各阶段内容明细表备注：所有图纸可以选择AutoCAD绘图或手工绘图，建议尽量使用AutoCAD 2004绘图，以方便上传至毕业设计平台。8
