虎山隧道爆破技术交底.doc

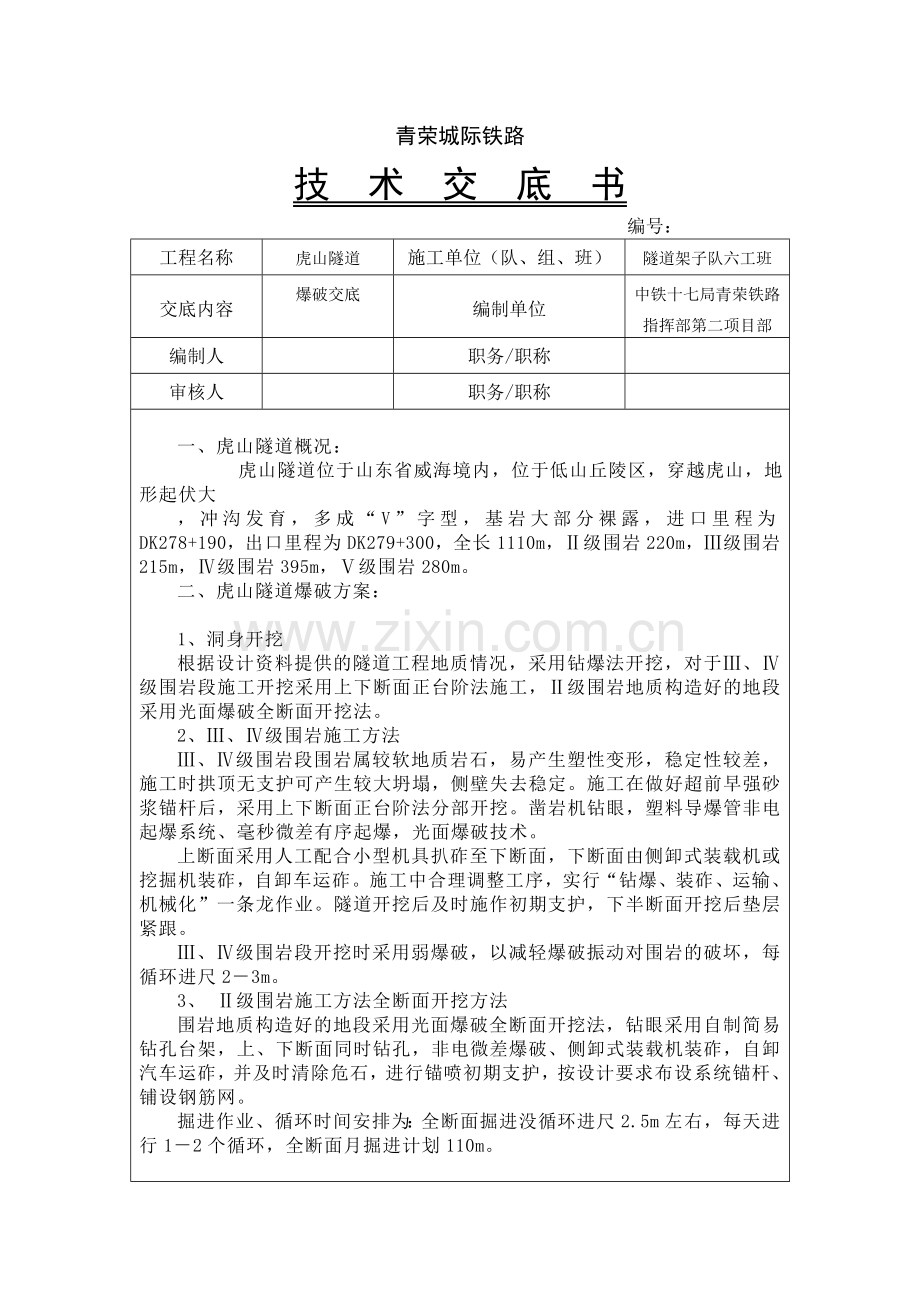

青荣城际铁路技术交底书编号： 工程名称虎山隧道施工单位（队、组、班）隧道架子队六工班交底内容爆破交底编制单位中铁十七局青荣铁路指挥部第二项目部编制人职务/职称审核人职务/职称一、虎山隧道概况： 虎山隧道位于山东省威海境内，位于低山丘陵区，穿越虎山，地形起伏大，冲沟发育，多成“V”字型，基岩大部分裸露，进口里程为DK278+190，出口里程为DK279+300，全长1110m，级围岩220m，级围岩215m，级围岩395m，级围岩280m。二、虎山隧道爆破方案：1、洞身开挖根据设计资料提供的隧道工程地质情况，采用钻爆法开挖，对于、级围岩段施工开挖采用上下断面正台阶法施工，级围岩地质构造好的地段采用光面爆破全断面开挖法。2、级围岩施工方法、级围岩段围岩属较软地质岩石，易产生塑性变形，稳定性较差，施工时拱顶无支护可产生较大坍塌，侧壁失去稳定。施工在做好超前早强砂浆锚杆后，采用上下断面正台阶法分部开挖。凿岩机钻眼，塑料导爆管非电起爆系统、毫秒微差有序起爆，光面爆破技术。上断面采用人工配合小型机具扒砟至下断面，下断面由侧卸式装载机或挖掘机装砟，自卸车运砟。施工中合理调整工序，实行“钻爆、装砟、运输、机械化”一条龙作业。隧道开挖后及时施作初期支护，下半断面开挖后垫层紧跟。、级围岩段开挖时采用弱爆破，以减轻爆破振动对围岩的破坏，每循环进尺23m。3、 级围岩施工方法全断面开挖方法围岩地质构造好的地段采用光面爆破全断面开挖法，钻眼采用自制简易钻孔台架，上、下断面同时钻孔，非电微差爆破、侧卸式装载机装砟，自卸汽车运砟，并及时清除危石，进行锚喷初期支护，按设计要求布设系统锚杆、铺设钢筋网。掘进作业、循环时间安排为：全断面掘进没循环进尺2.5m左右，每天进行12个循环，全断面月掘进计划110m。三、爆破参数设计设计原则1、同一类围岩经试爆取得的技术参数，作为初步依据，每一循环爆破作业都要由有经验的爆破工程师根据上一循环爆破效果，以及本循环围岩特征进行适当调整，选择一组最佳技术参数。2、根据围岩特点合理选择周边眼间距及周边眼的最小抵抗线，辅助炮眼交错均匀布置，主爆眼与辅助炮眼眼底在同一垂直面上，掏槽炮眼加深20cm，周边炮眼浅10cm。3、严格控制周边眼装药量，间隔装药，使药量沿炮眼全长均匀分布。爆破采用乳化炸药或2#岩石硝胺炸药，2发非电毫秒雷管起爆，一般周边眼采用导爆索起爆，以减小起爆时差。4、级围岩正台阶法爆破参数设计5、级围岩正台阶法爆破参数设计见图5 、级围岩正台阶法爆破设计图。4.3.2 级围岩全断面爆破参数设计级围岩全断面爆破炮眼布置及爆破参数设计见图6四、施工工艺1、钻爆作业钻爆作业严格按照钻爆设计进行钻眼、装药、接线和引爆。钻眼前，放出开挖断面中线、水平线和断面轮廓线、并根据爆破设计标出炮眼位置，经检查符合设计要求后方采用风动凿岩机钻眼。在钻眼完毕，按炮眼布置图进行检查，经验查合格后方可装药爆破。钻孔2、放样布眼钻爆前，测量人员要用红铅油准确绘出开挖面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。在直线股，可用3-5台激光准直仪控制开挖方向和开挖轮廓线。3、定位开眼钻眼的深度、角度、间距按设计要求确定并符合下列精度要求：掏槽眼眼口间距和眼底间距误差不得大于5cm辅助眼眼口排距、行距误差均不大于5cm周边眼沿隧道设计断面轮廓线上的间距误差不大于5cm，周边眼外斜率不得大于5cm/m。眼底不超出开挖断面轮廓线10cm，最大不得超过15cm内圈炮眼至周边炮眼的排距误差不得大于5cm，炮眼深度超过2.5m是，内圈炮眼与周边眼宜采用相同的斜率当开挖面凹凸较大时，应按实际情况调整炮眼深度，并相应的调整装药量，力求除掏槽眼外的所有炮眼底在同一垂面上。4、钻眼钻工要熟悉炮眼布置图，要能熟练地操纵凿岩机械，特别是钻周边眼，一定要丰富经验的老钻工司钻，台车下面有专人指挥，以确保周边眼有准确的外插角，尽可能的使两茬炮交界处台阶小于15cm。同时，应根据眼口位置及掌子面岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。5、清孔装药前，必须用由钢筋弯制的炮钩和小于炮眼直径的高压风管输入高压风将炮眼石屑刮出和吹净。30MPa，确认不影响衬砌结构稳定和强度时，岩石个别突出部分（每平方米6、装药、堵塞装药需分片分组按炮眼设计图确定装药量自上而下进行，雷管要“对号入座”。所以炮眼均以泡泥堵塞，堵塞长度不小于20cm。按各断面炮孔爆破设计装药量装药联线，周边眼采用25mm小直径药卷不隅合装药方式，其余炮眼采用连续装药，富水地段采用乳化防水炸药。堵塞方式：所有装药炮眼用炮泥堵塞，周边眼堵塞长度不小于25cm。7、联结起爆网络起爆网络为复式网络，以保证起爆的可靠性和准确性。联结时要注意：导爆管不能打结和拉细；各炮眼雷管连接次数相同；引爆管应用黑胶布包扎在离一簇导爆管自由端10cm以上处。网络联好后，要有专人负责检查。8、爆破后清理为了最大限度地利用围岩本身具有的支护能力，必须采用少扰动围岩的开挖方法。严格按图纸控制开挖断面，不得欠挖。仅在岩层坚硬完整、抗压强度大于内不大于0.1）可侵入衬砌，侵入深度不得大于5cm；拱、墙角以上1m内断面，严禁欠挖。侧沟应与边墙基础同时开挖，一次挖够。爆破后派专人负责清邦找顶，并即对开挖面和未衬砌地段进行检查，如发现险情或隐患，应采取措施及时处理。瞎炮的处理。发现瞎炮，应首先查明原因。如果是孔外的导爆管损坏引起的瞎炮，则切去损坏部分创新连接导爆管即可；但此时的接头应尽量靠近炮眼。如因孔内导爆管损坏或其本身存在问题造成瞎炮，则应参照公路隧道爆破安全规程有关条款处理。9、爆破效果监测及优化爆破效果监测检查项目及质量标准主要有：断面周边超欠挖检查；开挖轮廓圆顺，开挖面平整检查；爆破进尺是否达到爆破设计要求；爆出石碴块是否适合装碴要求；炮眼痕迹保存率，硬岩80%，中硬岩60%并在开挖轮廓面上均匀分布；两次爆破衔接台阶不大于10cm。爆破设计优化每次爆破后检查爆破效果，分析原因及时修正爆破参数，提高爆破效果，改善技术经济指标。五、爆破组织1、 爆破管理人员2、爆破总指挥：由指挥部、各项目部安全总监担任：全面安排爆破的各项工作。3、爆破管理人员：包括爆破技术人员、安全员、爆破员、爆破作业人员等组成。爆破作业人员由具有爆破员作业证的专业人员担任。辅助作业人员全部进行施工前的安全培训。爆破组织机构见附表 爆破管理人员统计表如果人员有变更及时到当地公安机关备案，确保人员可控。六、安全防护措施在爆破施工中，必须贯彻“安全第一，预防为主”的方针，在整个控爆施工过程中的安全防护上做好以下几点工作： 1、开工前准备 2、首先成立爆破技术攻关小组，负责爆破技术的试验研究和施工方案制定以及现场爆破指导工作。 3、对安全员、工地防护员、工地电话员、爆破员选派正式职工担任并进行培训，考试合格方可上岗；爆破员同时必须有公安机关发的爆破作业证方可上岗。 4、对所有施工人员进行施工安全培训。 5、爆破现场除安装电话外，并配备3台对讲机，做到通讯畅通。 6、按爆破安全规程要求配齐防护用品。7、要做到“五到位（施工负责人要到位、技术员到位、安全员要到位、防护员要到位、监理工程师要到位）”后方可施工。 8、施工过程的防护 9、挡墙及排架搭设好后，技术员应进行检查验收，保证排架严密、牢固，飞石挡得住，滚石冲不垮。 10、严格执行“爆破作业检查”制度，加强爆破施工全过程的控制。爆破技术员应对照“爆破作业检查证”内容对爆破全过程进行控制，并做好记录。 11、防护员在施工过程中，应始终保持清醒头脑，坚守岗位，不得擅离职守。12、防护排架要经常进行检查，对不牢固的要及时加固。七、爆破警戒和信号1、装药警戒范围由爆破工作领导人确定，装药时应在警戒区边界设置明显标志并派出岗哨。2、爆破警戒范围一般为距爆破区200米范围。在危险区边界，应设有明显标志，并派出岗哨。3、执行警戒任务的人员，应按指令到达指定地点并坚守工作岗位。 4、预警信号：起爆前30分钟应发出预警信号，该信号发出后爆破警戒范围内开始清场工作。5、起爆信号：起爆信号应在确认人员、设备等全部撤离爆破警戒区，所有警戒人员到位，具备安全起爆条件时发出。起爆信号发出后，准许负责起爆的人员起爆。6、解除信号：安全等待时间过后，检查人员进入爆破警戒范围内检查、确认安全后，方可发出解除爆破警戒信号。在此之前，岗哨不得撤离，不允许非检查人员进入爆破警戒范围。7、各类信号均应使爆破警戒区域及附近人员能清楚地听到或看到。八、易燃、易爆物品的保管及使用措施施工过程中，严格遵守GB6722-86号爆破安全规程有关规程和要求，施工前到公安机关主管部门办理相关手续，严格管理和操 1、在远离生活区与重要建筑物的地方修建易燃、易爆物品专用库房，修建的房屋要符合标准要求。炸药和起爆装置用移动库房，距离不小于30米，并设相互独立的值班室，派专人严密看守。2、易燃、易爆物品要持证运输，运输时派有资格证的押运员押送，运输车辆要符合安全规定，在白天按指定路线行驶。运到现场后，由负责运输 的人员向库房保管员办理交接、清点、入库手续，并按规定要求堆码存放。3、易燃、易爆物品在使用前，要办理爆炸物品使用证，要有严格的出库制度，严格的领料签字手续，详细的领用登记；对当天未用完的火工爆炸品及时回收入库，不得私藏，严禁丢失。九、应急预案的任务和目标为加强对施工生产安全事故的防范，及时做好安全事故的救援处置工作，最大限度地减少事故损失，根据中华人民共和国安全生产法、民用爆炸物品安全管理条例的有关规定，结合本企业施工生产的实际，特制爆破施工生产安全事故应急救援预案。更好地适应法律和经济活动的要求，给企业员工的工作和施工场区周围居民提供更好更安全的环境；保护各种应急反应资源处于良好的备战状态；指导应急反应行动按计划有序地进行，防止因应急反应行动组织不力或现场救援工作的无序和混乱而延误对爆破事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急反应行动的快速、有序、高效。交底接受人交底日期X
