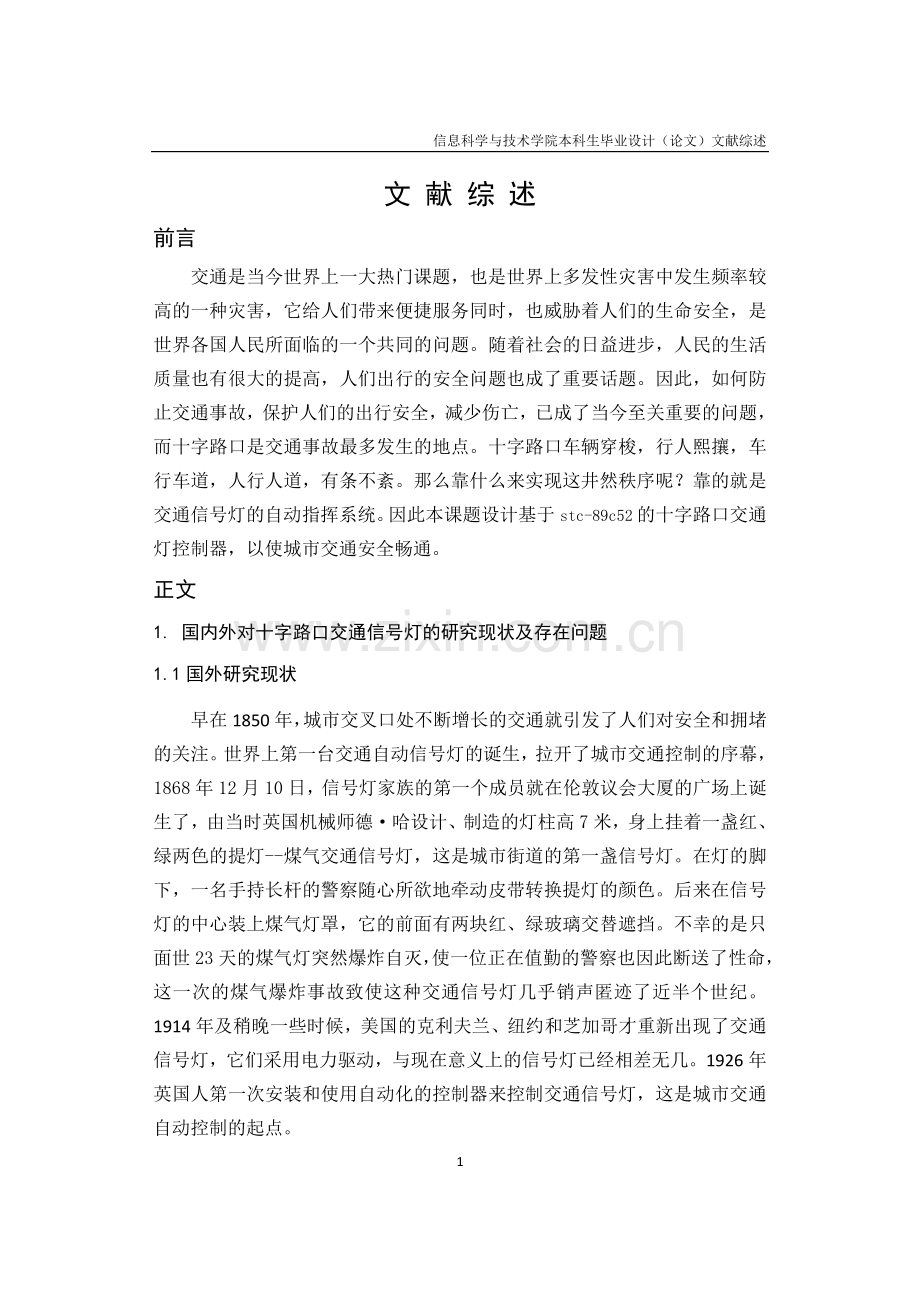

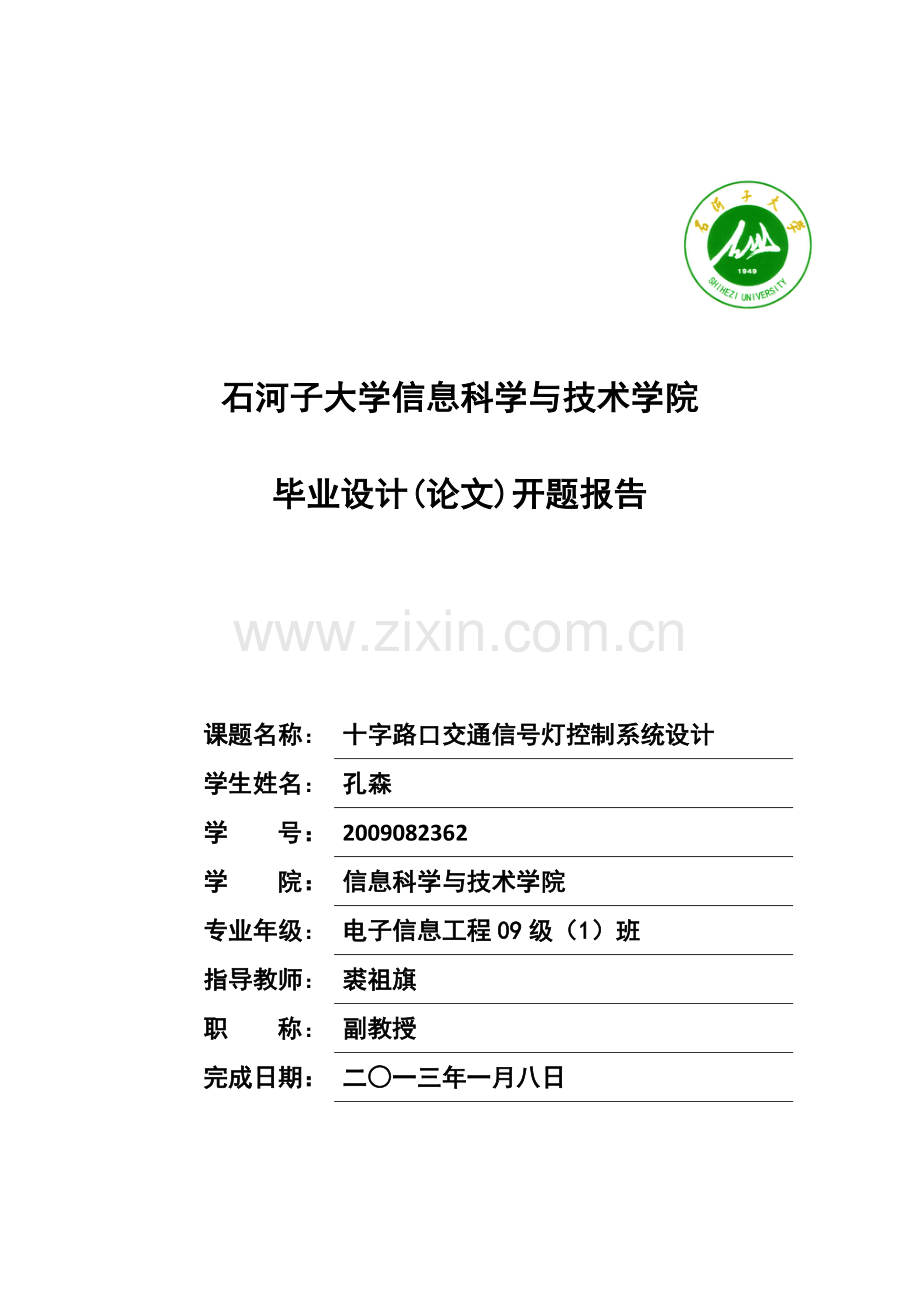

信息科学与技术学院本科生毕业设计（论文）文献综述石河子大学信息科学与技术学院毕业设计(论文)开题报告课题名称：十字路口交通信号灯控制系统设计学生姓名：孔森学 号：2009082362学 院：信息科学与技术学院专业年级：电子信息工程09级（1）班指导教师：裘祖旗职 称：副教授完成日期：二一三年一月八日文 献 综 述前言 交通是当今世界上一大热门课题，也是世界上多发性灾害中发生频率较高的一种灾害，它给人们带来便捷服务同时，也威胁着人们的生命安全，是世界各国人民所面临的一个共同的问题。随着社会的日益进步，人民的生活质量也有很大的提高，人们出行的安全问题也成了重要话题。因此，如何防止交通事故，保护人们的出行安全，减少伤亡，已成了当今至关重要的问题，而十字路口是交通事故最多发生的地点。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。因此本课题设计基于stc-89c52的十字路口交通灯控制器，以使城市交通安全畅通。 正文1. 国内外对十字路口交通信号灯的研究现状及存在问题1.1 国外研究现状早在1850年，城市交叉口处不断增长的交通就引发了人们对安全和拥堵的关注。世界上第一台交通自动信号灯的诞生，拉开了城市交通控制的序幕，1868年12月10日，信号灯家族的第一个成员就在伦敦议会大厦的广场上诞生了，由当时英国机械师德哈设计、制造的灯柱高7米，身上挂着一盏红、绿两色的提灯-煤气交通信号灯，这是城市街道的第一盏信号灯。在灯的脚下，一名手持长杆的警察随心所欲地牵动皮带转换提灯的颜色。后来在信号灯的中心装上煤气灯罩，它的前面有两块红、绿玻璃交替遮挡。不幸的是只面世23天的煤气灯突然爆炸自灭，使一位正在值勤的警察也因此断送了性命，这一次的煤气爆炸事故致使这种交通信号灯几乎销声匿迹了近半个世纪。1914年及稍晚一些时候，美国的克利夫兰、纽约和芝加哥才重新出现了交通信号灯，它们采用电力驱动，与现在意义上的信号灯已经相差无几。1926年英国人第一次安装和使用自动化的控制器来控制交通信号灯，这是城市交通自动控制的起点。20世纪30年代初，美国最早开始用车辆感应式信号控制器，之后是英国，当时使用的车辆检测器是气动橡皮管检测器。车辆感应控制器的特点是它能根据检测器测量的交通流量来调整绿灯时间的长短，使绿灯时间更有效地被利用，减少车辆在交叉口的时间延误，比定时控制方式有更大的灵活性。车辆感应控制的这一特点刺激了车辆检测器技术的发展。继气动橡皮管式检测器之后，雷达、超声波、光电、地磁、电磁、微波、红外以及环形线圈等检测器相继问世。 当前世界广泛使用的最具代表性却有实施的城市道路交通信号控制系统有英国的TRANSYT与SCOOTS交通控制系统和澳大利亚的SCATS系统。在信号机的发展过程中，自适应理论一直受到各研究机构的欢迎，比如上面所说的SCOOTS与SCATS系统。最近几年，国外仍偏向与引进自适应理论来对交通控制系统进行研究，特别是美国有十几个大学或研制机构正在研制自适应交通信号控制系统，具有代表性的有美国亚利桑那大学研制的RHODES.1.2 国内研究现状我国交通领域的发展起步比较晚，基本是从新中国建国之后，随着各方面的条件的成熟以及社会发展的要求，才建立及健全的交通系统。城市交通是一个高度综合而又复杂的问题，必须从政策，机构，体制，管理，收费价格，基础设施和投资各个方面同时入手解决。我国城市经济和社会告诉发展使得社会对交通的需求急剧增加，也对此提出了严峻的挑战。 目前国内设计交通灯的方案有很多，有应用CPLD设计实现交通信号灯控制器方法；有应用PLC实现对交通灯控制系统的设计；有应用单片机实现对交通信号灯设计的方法。交通灯一般设在十字路门，在醒目位置用红、绿、黄三种颜色的指示灯。加上一个倒计时的显示计时器来控制行车。对于一般情况下的安全行车，车辆分流尚能发挥作用，但根据实际行车过程中出现的情况，还存在以下缺点：1两车道的车辆轮流放行时间相同，在十字路口，经常一个车道为主干道，车辆较多，放行时间应该长些；另一车道为副干道，车辆较少，放行时间应该短些。2两条干道的红绿时间不能随时间的改变而修改。1.3 存在问题我国是一个文明古国，许多城市已有上千年的历史，城市布局和道路结构是在漫长的历史进程中逐步形成的，近几年虽然作了些改建和扩建，但毕竟还难以冲破原来的基本格局。目前我国城市道路普遍存在以下三个弊端：路网密度低；交通干道少；路口平面交叉。道路状况与车辆状况的综合作用形成了我国城市交通的特殊性，主要有以下表现： 城市路网稀，干道少，间距大，市区人口稠密，出行需求集中，迫使车辆集中于少数干道上行驶。尤其是一些中小城市 ，干道特征更为明显，往往只有一两条干道贯穿全市，而其他支路上交通量极小。从流量变化情况来看，除外围过境干道外，都是有一定规律的，高峰小时基本上都集中在几个时段内。我国城市机动车车种繁杂，从50年代的老式车到80年代的新型车，从大货车到小轿车都在一个平面上行驶，不少城市拖拉机还是一种主要运输工具，前面一辆旧车挡道，尾随的新型车只能跟着爬行，过交叉口时经常出现启动慢的车挡住启动快的车，严重影响了人们的生活节奏和出行效率。1.4 发展前景综合分析国内外先进的城市交通控制系统，结合我国城市道路及交通的实际情况，同时也对今后城市交通与道路建设的发展的前瞻性考量，我国道路智能交通控制系统的发展模式应具有如下功能： （1）多模式化。首先从系统结构上吸收集中式SCOOT、分布式SCAT等智能交通系统的长处，在控制范围内各个区域采用灵活可转换的系统结构，使系统结构根据交通流的区域变化而改变。此外，充分根据不同地区实时交通情况，对路口能力最大、延迟时间最短等作为遴选不同系统的参考标准。 （2）智能化。随着信息技术的高度发展，作为道路交通控制系统所承担的工作不仅仅是对交通流的引导，更承担了诸如为车辆提供道路交通信息的职能，利用对车辆的GPS 诱导，使道路通行更加顺畅。 （3）最优化。随着计算机技术和优化理论的发展，模型算法的求解和交通模型的建立就有可能获得最优解并建立最佳模型。当我们建立整个交通路网的动态交通分配模型和整体优化模型并求最优解，从而达到对路口的控制参数进行调整进而实现某个地域范围内对交通流进行动态协调控制就成为可行。 （4）规整化。任何控制系统都是立足于具体的道路和交通条件，所以采用道路的方法和疏导交通流的方法对控制系统会有很大的参考作用。我国在建立完整的道路交通控制系统之前，必须针对道路状况和交通流做出若干种交通疏导预案和道路使用预案，从而使交通和道路更加规整。 （5）通用性和模块化。根据计算科学的发展，我国在制定和实施智能交通控制系统时必须在硬件设计和软件编程上采用通用化和模块化，有利于将来的逐步升级和换代。1.5 stc89-c52单片机：STC89C52是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。 具有以下标准功能： 8k字节Flash，512字节RAM， 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，2个16 位 定时器/计数器，一个6向量2级中断结构，全双工串行口。另外 STC89X52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35MHz，6T/12T可选。其工作参数为： （1）6 时钟/机器周期和12 时钟/机器周期可以任意 选择。 （2）工作电压：5.5V3.3V。 （3）工作频率范围：040MHz，相当于普通8051的080MHz，实际工作频率可达48MHz。 （4）用户应用程序空间为8K字节。 （5）片上集成512字节RAM。 （6）通用I/O 口（32 个），复位后为：P0/P1/P2/P3 是准双向口/弱上拉， P0 口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为 I/O 口用时，需加上拉电阻。 （7）ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片。 （8）具有EEPROM功能。 （9）具有看门狗功能。 （10）共3 个16位定时器/计数器。即定时器T0、T1、T2。 (11) 外部中断4路，下降沿中断或低电平触发电路，Power Down 模式可由外部中断低电平触发中断方式唤醒。 (12) 通用异步串行口（UART），还可用定时器软件实现多个UART。 (13)工作温度范围：-40+85（工业级）/075（商业级）。 (14)PDIP封装。结论城市交通是一个高度综合而又复杂的问题，必须从政策、机构、体制、管理、收费价格、基础设施建设和投资各个方面同时入手解决。我国城市经济和社会的高速发展使得社会对交通的需求急剧增加，也对此提出了严峻的挑战。要保证高效安全的交通秩序，除了制定一系列的交通规则，还必须通过一定的科技手段加以实现。本文在对目前交通控制进行深入分析的基础上，运用使用stc89-c52单片机作为中央控制器，STC89C52是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。编程语言采用单片机c语言设计主要功能，时间采用两位七段共阴数码管来显示，采用发光二极管来模拟交通灯信号。参考文献：1余发山,单片机原理及应用技术.中国矿业大学出版社,2003.2陈权昌,李兴富.单片机原理及应用.华南理工大学出版社,2004.3沈鸿星.LED交通信号灯系统的硬件设计J.电子工程师,2004. 4胡汉才.单片机原理及其接口技术M.清华大学出版社,2000年第一版.5孙惠琴.单片机项目设计教程 电子工业出版社,2009-6. 6周润景,袁伟亭,景哓松.Proteus在MCS-51&ARM7系统中的应用百例M.北京:电子工业出版社,2006.10. 7吴黎明,王桂棠,洪添胜,等.单片机原理及应用技术.科学出版社,2005.8何立民.单片机技术的现状与未来J.中国计算机报,1995.No.30.9张毅钢.单片机原理及应用M.高等教育出版社,2008.11.10李朝青.单片机原理及接口技术（第三版）M.北京航空航天大学出版社,2005.11徐晨,陈继红等.微机原理及应用M.高等教育出版社,2004.8.12刘建军,冀常鹏.单片机智能控制技术M.北京：国防工业出版社,2007.13马忠梅,籍顺心,张凯,马岩.单片机的C语言应用程序设计M.北京航空航天大学出版社,2003.11.14查振亚,叶向阳. 智能交通灯控制系统J. 华中理工大学学报, 1997, 25(2): 6365.15谭浩强.C 程序设计M. 清华大学出版社,1999 年12月.16张云龙.交通信号控制器的设计J.兵工自动化 ,2003,(04).17何立民.单片机高级教程M.北京航空航天大学出版社,2000年5月第一版.18陈汝全.电子技术常用器件应用手册M.第二版，机械工业出版社,2002年5月第一版.19李广弟.单片机基础M.北京：北京航空航天大学出版社,1992.20谢自美.电子线路设计实验测试M.武汉:华中理工大出版社,1992.62-64.21彭志刚.利用单片机改进交通灯控制系统J.湖南工业职业技术学院学报,2003,2(2):25-27.7
