高频电子线路习题答案-曾兴雯.doc

2－1对于收音机的中频放大器，其中心频率f0=465 kHz．B0.707=8kHz，回路电容C=200pF，试计算回路电感和 QL值。若电感线圈的 QO=100，问在回路上应并联多大的电阻才能满足要求。
解2-1：

答：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66kΩ的电阻。

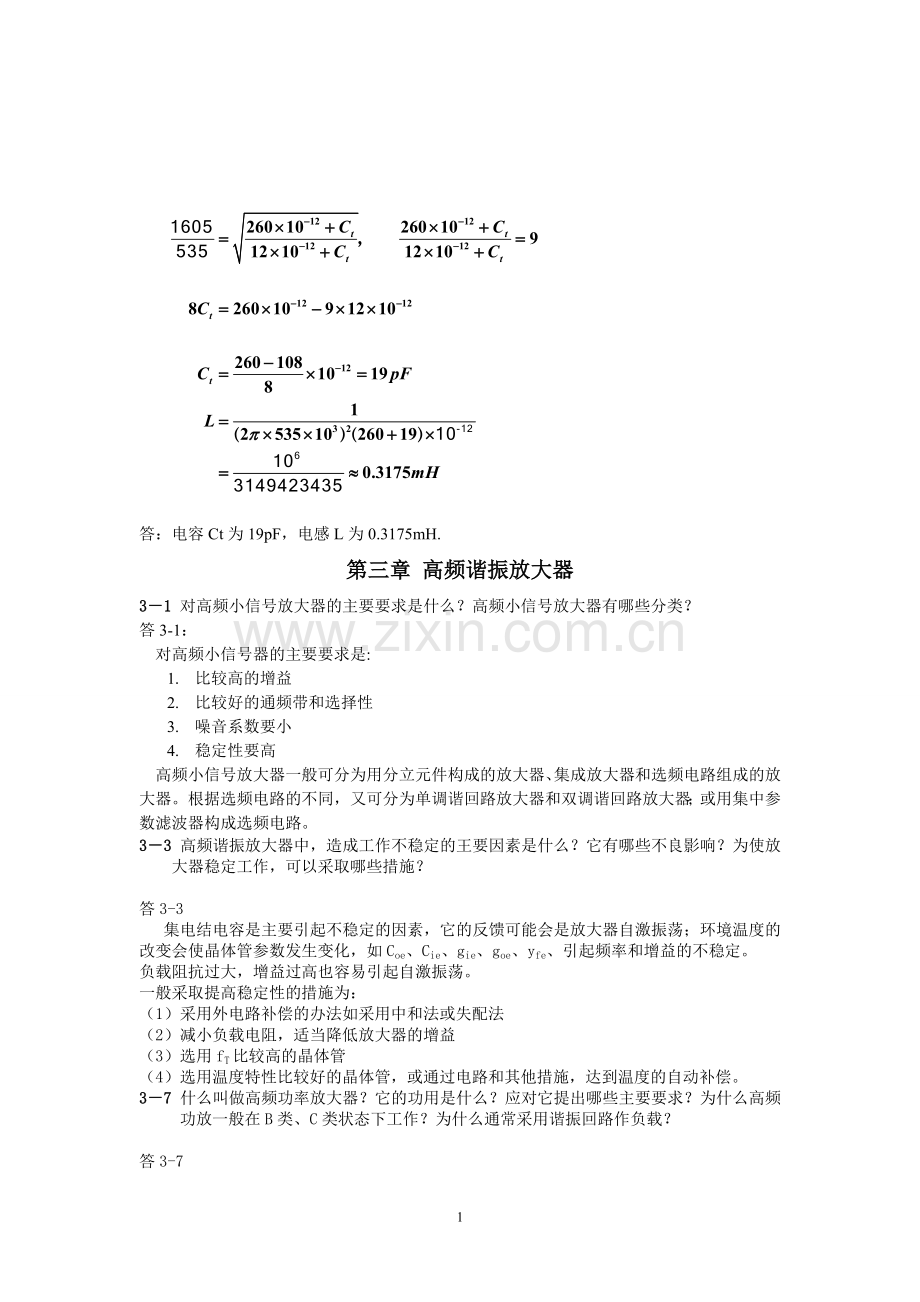

2－2 图示为波段内调谐用的并联振荡回路，可变电容 C的变化范围为 12～260 pF，Ct为微调电容，要求此回路的调谐范围为 535～1605 kHz，求回路电感L和Ct的值，并要求C的最大和最小值与波段的最低和最高频率对应。

题2－2图

答：电容Ct为19pF，电感L为0.3175mH.
第三章 高频谐振放大器
3－1 对高频小信号放大器的主要要求是什么？高频小信号放大器有哪些分类？
答3-1：
对高频小信号器的主要要求是:
1. 比较高的增益
2. 比较好的通频带和选择性
3. 噪音系数要小
4. 稳定性要高
高频小信号放大器一般可分为用分立元件构成的放大器、集成放大器和选频电路组成的放大器。根据选频电路的不同，又可分为单调谐回路放大器和双调谐回路放大器；或用集中参数滤波器构成选频电路。
3－3 高频谐振放大器中，造成工作不稳定的王要因素是什么？它有哪些不良影响？为使放大器稳定工作，可以采取哪些措施？

答3-3
集电结电容是主要引起不稳定的因素，它的反馈可能会是放大器自激振荡；环境温度的改变会使晶体管参数发生变化，如Coe、Cie、gie、goe、yfe、引起频率和增益的不稳定。
负载阻抗过大，增益过高也容易引起自激振荡。
一般采取提高稳定性的措施为：
（1）采用外电路补偿的办法如采用中和法或失配法
（2）减小负载电阻，适当降低放大器的增益
（3）选用fT比较高的晶体管
（4）选用温度特性比较好的晶体管，或通过电路和其他措施，达到温度的自动补偿。
3－7 什么叫做高频功率放大器？它的功用是什么？应对它提出哪些主要要求？为什么高频功放一般在B类、C类状态下工作？为什么通常采用谐振回路作负载？

答3-7
高频功率放大器是一种能将直流电源的能量转换为高频信号能量的放大电路，其主要功能是放大放大高频信号功率，具有比较高的输出功率和效率。对它的基本要求是有选频作用、输出功率大、自身损耗小、效率高、所以为了提高效率，一般选择在B或C类下工作，但此时的集电极电流是一个余弦脉冲，因此必须用谐振电路做负载，才能得到所需频率的正弦高频信号。

3－8 高频功放的欠压、临界、过压状态是如何区分的？各有什么特点？当EC、Eb、Ub、RL四个外界因素只变化其中的一个时，高频功放的工作状态如何变化？

答3-8
当晶体管工作在线性区时的工作状态叫欠压状态，此时集电极电流随激励而改变，电压利用率相对较低。如果激励不变，则集电极电流基本不变，通过改变负载电阻可以改变输出电压的大，输出功率随之改变；该状态输出功率和效率都比较低。
当晶体管工作在饱和区时的工作状态叫过压状态，此时集电极电流脉冲出现平顶凹陷，输出电压基本不发生变化，电压利用率较高。
过压和欠压状态分界点，及晶体管临界饱和时，叫临界状态。此时的输出功率和效率都比较高。
•当单独改变RL时，随着RL的增大，工作状态的变化是从欠压逐步变化到过压状态。
•当单独改变EC时，随着EC的增大，工作状态的变化是从过压逐步变化到欠压状态。
•当单独改变Eb时，随着Eb的负向增大，工作状态的变化是从过压逐步变化到欠压状态。
•当单独改变Ub时，随着Ub的增大，工作状态的变化是从欠压逐步变化到过压状态。
第四章 正弦波振荡器

4－3 图示是一三回路振荡器的等效电路，设有下列四种情况：
（1） L1C1>L2C2>L3C3;
（2）L1C1<L2C2<L3C3;
（3）L1C1=L2C2>L3C3;
（4）L1C1<L2C2=L3C3。
试分析上述四种情况是否都能振荡，振荡频率f1与回路谐振频率有何关系？

题4-3图

解4-3
根据给定条件，可知
（1）fo1<f02<f03,因此，当满足fo1<f02<f<f03,就可能振荡，此时L1C1回路和L2C2回路呈容性，而L3C3回路呈感性，构成一个电容反馈振荡器。
（2）fo1>f02>f03,因此，当满足fo1>f02>f>f03,就可能振荡，此时L1C1回路和L2C2回路呈感性，而L3C3回路呈容性，构成一个电感反馈振荡器。
（3）fo1=f02<f03, 因此，当满足fo1=f02<f<f03,就可能振荡，此时L1C1回路和L2C2回路呈容性，而L3C3回路呈感性，构成一个电容反馈振荡器。
（4）fo1>f02=f03不能振荡，因为在任何频率下，L3C3回路和L2C2回路都呈相同性质，不可能满足相位条件。
4－7 在图示的三端式振荡电路中，已知 L=1.3μH，C1=51pF，C2=2000pF，Q0=100，RL=1kΩ，Re=500Ω试问IEQ应满足什么要求时振荡器才能振荡？
解4-7

6－2 某发射机输出级在负载RL=100Ω上的输出信号为u0(t)=4(1-0.5cosΩt)cosωct V。求总的输出功率Pav、载波功率Pc和边频功率P边频。
解6-2
显然，该信号是个AM调幅信号，且m=0.5,因此

6－3 试用相乘器、相加器、滤波器组成产生下列信号的框图（1）AM波；（2） DSB信号；（3）SSB信号。
解6-3
X
+
+
X
滤波器
X
X

6－4 在图示的各电路中，调制信号uΩ(t)=UΩ cosΩt，载波电压uC=UCcosωct，且ωc>>Ω,UC>>UΩ，二极管VD1和VD2的伏安特性相同，均为从原点出发，斜率为gD的直线。（1）试问哪些电路能实现双边带调制？（2）在能够实现双边带调制的电路中，试分析其输出电流的频率分量。

题6-4图
解6-4

所以，（b）和（c）能实现DSB调幅
而且在（b）中，包含了ωc的奇次谐波与Ω的和频与差频分量，以及ωc的偶次谐波分量。
在（c）中，包含了ωc的奇次谐波与Ω的和频与差频分量，以及ωc的基频分量。
7－1 角调波u（t）=10cos(2pⅹ106t + 10cos2000πt)（V），试确定: （1）最大频偏；（2）最大相偏；（3）信号 带宽；（4）此信号在单位电阻上的功率；（5）能否确定这是FM波还是PM波？（6）调制电压。
解7-1

7－2 调制信号uΩ=2cos2πⅹ103t + 3cos3π*103t，调频灵敏度kf=3kHZ/V，载波信号为uc=5cos2πⅹ107t (V)，试写出此FM信号表达式。
解7-2 由题意可知：
