单梁起重机检修规程.doc

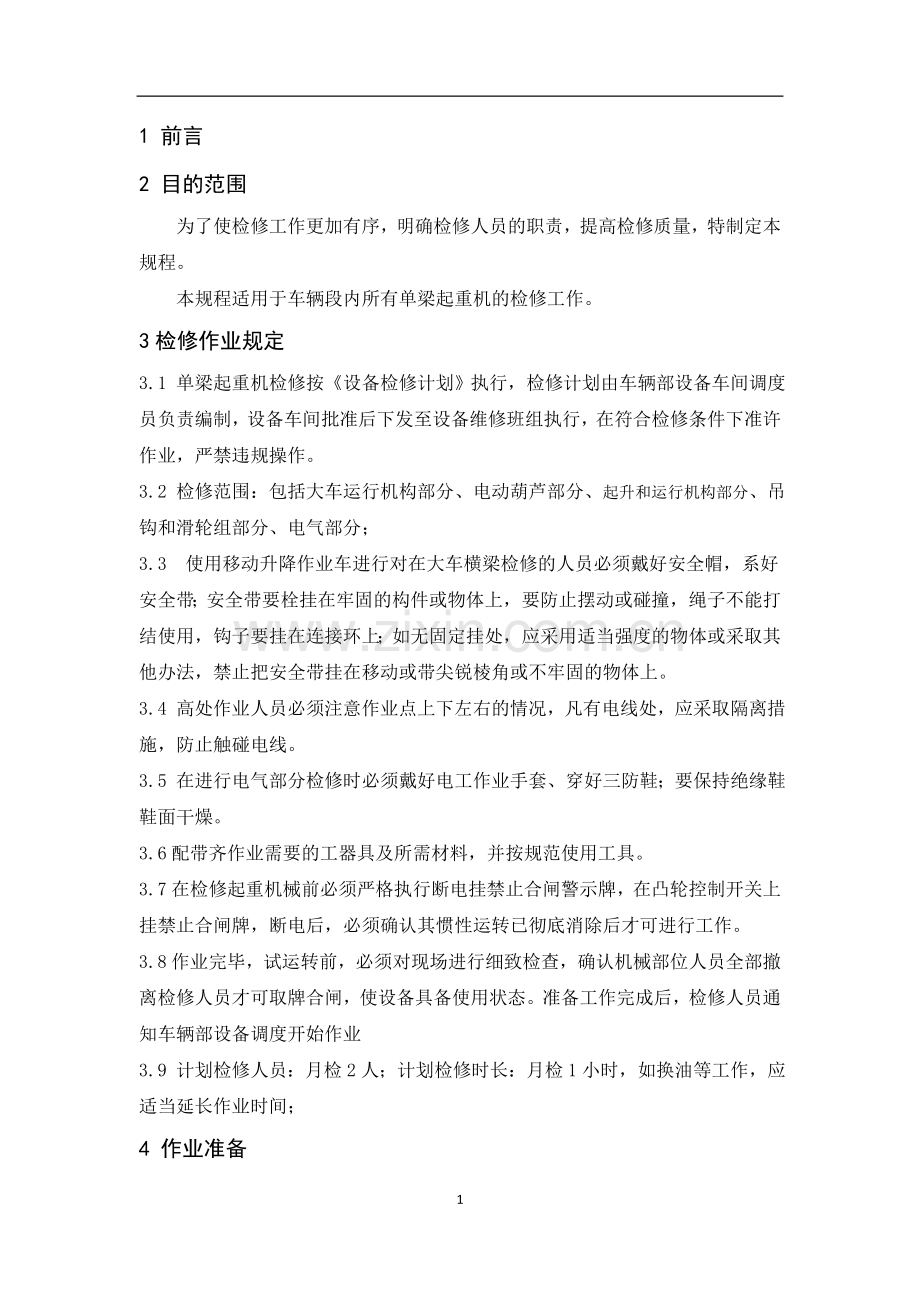

单梁起重机检修规程-1 前言2 目的范围为了使检修工作更加有序，明确检修人员的职责，提高检修质量，特制定本规程。本规程适用于车辆段内所有单梁起重机的检修工作。3检修作业规定3.1 单梁起重机检修按设备检修计划执行，检修计划由车辆部设备车间调度员负责编制，设备车间批准后下发至设备维修班组执行，在符合检修条件下准许作业，严禁违规操作。3.2 检修范围：包括大车运行机构部分、电动葫芦部分、起升和运行机构部分、吊钩和滑轮组部分、电气部分；3.3 使用移动升降作业车进行对在大车横梁检修的人员必须戴好安全帽，系好安全带；安全带要栓挂在牢固的构件或物体上，要防止摆动或碰撞，绳子不能打结使用，钩子要挂在连接环上；如无固定挂处，应采用适当强度的物体或采取其他办法，禁止把安全带挂在移动或带尖锐棱角或不牢固的物体上。3.4 高处作业人员必须注意作业点上下左右的情况，凡有电线处，应采取隔离措施，防止触碰电线。3.5 在进行电气部分检修时必须戴好电工作业手套、穿好三防鞋；要保持绝缘鞋鞋面干燥。3.6配带齐作业需要的工器具及所需材料，并按规范使用工具。3.7在检修起重机械前必须严格执行断电挂禁止合闸警示牌，在凸轮控制开关上挂禁止合闸牌，断电后，必须确认其惯性运转已彻底消除后才可进行工作。3.8作业完毕，试运转前，必须对现场进行细致检查，确认机械部位人员全部撤离检修人员才可取牌合闸，使设备具备使用状态。准备工作完成后，检修人员通知车辆部设备调度开始作业3.9 计划检修人员：月检2人；计划检修时长：月检1小时，如换油等工作，应适当延长作业时间；4 作业准备4.1 工程车班组负责做好检修前的相关准备工作，在准备工作做好之前，禁止作业；4.2 配带齐所需的工器具及材料，按规定穿戴好劳保用品，并规范使用工具，在对车辆进行车下检查作业时，必须佩带安全帽；4.3.检修防护用具为设备检修牌；4.3.1防护用具的设置由负责设备检修的两名检修人员完成，一人负责设置，另外一人负责监控，当检修人员超过两名时，设置及防护人员须由工长临时指定；防护用具的挂置与撤除原则是：谁使用、谁挂置、谁撤除；4.3.2 在手柄控制开关上挂禁止合闸牌，；4.3.3 防护用具设置完成后，须由设置人员告知设备车间调度员，检修作业可以开始，在得到允许后，设置人员通知检修人员开始作业；4.5检查人员分工：1号检修员：由设置防护用具的人员担任，同时负责检修大车运行机构部分、电动葫芦部分、起升和运行机构部分； 2号检修员：吊钩和滑轮组部分、电气部分；4.6 检修进行时，各检修员应相互协调配合，全面做好检修工作。5 所需工具及材料5.1 工具：手电筒1支、游标卡尺一只、万用表、黄油枪一把、毛刷、套筒扳手组套工具一套、检修作业牌一个、液压升降平台车一台、安全带一个；5.2 材料：钢丝绳油脂（型号：Rhodina EP（LF）、齿轮油（型号：SpriaxA80w-90、或SAE80W-90、或API GL-5） ；钙基润滑脂（型号：Rhodina EP2）机械油、纯棉布。5.3 防护用品：安全带、安全帽、电工作业手套、三防鞋。6引用文件单梁起重机使用说明书防爆单梁起重机使用说明书隔爆型电动葫芦使用说明书7、检修项目及标准序号项目检修内容检修标准材料及工具备 注1大车运行机构部分1.1大车 车轮检查大车的运行状况， 不应产生啃轨、扭摆等现象。工具： 手电筒； 游标卡尺；移动升降作业车；套筒扳手组套；材料：无：1.2检查车轮的轮缘和踏面的磨损情况轮缘厚度磨损情况不应超过原厚度的50%，车轮踏面磨损情况不应超过车轮原直径的3%弹面无裂纹、剥落、轮径误差值应符合相应标准1.3检查车轮轴承润滑情况轴承润滑良好、空载和负载时无异常1.4大车 轨道检查大车轨道情况看其螺栓是否松动、短缺，压板是否固定在轨道上，轨道有无裂纹和断裂两根轨道接头处的间隙是否为12mm（夏季）或35mm（冬季），接头上下、左右错位是否超过1mm3、6、9、12月检1.5大车安全保护装置缓冲器和止挡装置大车运行机构的轨道端部缓冲器、端部止挡装置应完好，缓冲器与端部止挡装置或者与另一台起重机运行机构的缓冲器对接应良好，端部止挡装置应固定牢固，两边能够同时接触缓冲器。2电动葫芦部分2.1钢丝绳检查钢丝绳状态检查有无断丝、断断股、露芯、扭结、腐蚀、弯折、松散、磨损1捻距不得有10%以上的断丝不得有明显缺陷；有无脱槽、串槽、打结、扭曲等现象；根据附件1标准进行更换 工具： 套筒扳手组套；手电筒；毛刷；材料：钢丝绳油脂（型号：Rhodina EP（LF）；2.2检查钢丝绳润滑情况钢丝绳应保持润滑情况良好，发现情况不良，应及时润滑；2.3卷筒检查卷筒状态检查卷筒钢丝绳固定部分有无异常，钢丝绳压板螺栓是否紧固，是否有双螺母防松装置；检查卷筒有无裂纹、变形或磨损，钢丝绳脱槽痕迹；钢丝绳绳端固定牢固、可靠，压板固定时的压板不少于2个，除固定钢丝绳的圈数外，卷筒上至少保留2圈钢丝绳作为安全圈；2.4检查导绳器状态配备有导绳装置的卷筒在整个工作范围内有效排绳，无卡阻现象。3起升和运行机构部分3.1起升 机构检查电机外部状态有无裂纹，连接处有无松动与脱落，检查油位、油质、油量适中，处理漏油。工具：套筒扳手组套；手电筒；游标卡尺；材料：齿轮油（型号：SpriaxA80w-90、或SAE80W-90、或API GL-5） ；钙基润滑脂（型号：Rhodina EP2）3.2检查电机运转情况确保电机正常运转时发出的噪声声音正常，如不正常进一步查明原因，保证外观无油污；3.3检查减速机齿轮箱体的润滑情况定期检查润滑油状态，如油变质，应及时更换，禁止加入不同型号润滑油； 定期每一年更换一次润滑油（型号：SpriaxA80w-90、或SAE80W-90、或API GL-5）； 6.、12月3.4运行机构检查电机外部状态有无裂纹，连接处有无松动与脱落，检查油位、油质、油量适中，处理漏油。3.5检查电机运转情况确保电机正常运转时发出的噪声声音正常，如不正常进一步查明原因，保证外观无油污；3.6检查减速机齿轮箱体的润滑情况定期检查润滑油状态，如油变质，应及时更换，禁止加入不同型号润滑油； 定期每一年更换一次润滑油（型号：SpriaxA80w-90、或SAE80W-90、或API GL-5）； 3.7联轴器检查联轴器使用状态联轴器密封盖上的紧固螺钉应无松动、短缺。 ；传动轴应无无明显径向跳动和端面跳动；橡胶弹性圈应无明显变形与磨损； 3.8检查联轴器润滑情况使用黄油枪应对联轴器上各个注油孔打入钙基润滑脂（型号：Rhodina EP2）适量；4吊钩和滑轮组部分4.1吊钩吊钩外观状态检查吊钩外边面不应有裂纹，其危险截面的磨损不应超过原厚度的5%；吊钩螺母的防松装置是否完整，吊钩组上的各个零件是否完整可靠。检修时应把吊钩螺母卸下，清洗干净上边污垢，认真仔细检查吊钩的螺母和吊钩的螺栓是否有松脱或切断的情况，防止吊钩自行脱落。工具： 套筒扳手组套；手电筒； 游标卡尺； 材料：钙基润滑脂（型号：Rhodina EP2）40g4.2润滑定期涂抹钙基润滑脂（型号：Rhodina EP2）20g；3、6.、9、12月检4.3危险断面检查磨损情况磨损量检查不超过原来尺寸的10%；每半年检查一次4.4吊钩回转状态检查用手转动，外观可见到正常情况下应轻巧灵活无卡滞现象发生；4.5防脱钩装置可靠性检查用手检验，直观上可以确认是否可靠；4.6吊钩螺纹情况检查对吊钩的底径或螺纹与杆部之间的空刀槽处进行检查有无裂纹、断裂情况发生；6.、12 月检4.7滑轮滑轮转动性能检查检查是否设有防护罩，正常情况下转动时应无异常声响，定期每两个月涂抹锂基润滑脂（型号为：Alvania RL3）20g；4.8螺栓、销可靠性检查应紧固螺栓、保证无松动脱落；5电气部分5.1电气配线检查各配电箱内电线情况保证配电箱内电线整齐敷设于线槽或金属管中，不同机构、不同电压等级、交流或直流的导线，穿管时应分开，照明线应保证单独敷设；工具： 套筒扳手组套；手电筒； 兆欧表； 材料：钙基润滑脂（型号：Rhodina EP2）40g5.2馈电 装置检查滑触线使用状态检查滑触线是否平直、无锈蚀；5.3检查集电器使用状态检查集电器有无损坏现象发生；5.4检查信号指示灯检查信号指示灯是否正常亮起；5.5操作 手柄检查外部状态检查有无断线、漏电情况发生5.6检查各按钮功能检查各按钮功能是否能实现，开关接触是否良好，确保动作灵敏；5.7电器 元件控制变压器保持各电气设备清洁，清除电器设备外部、内部之灰尘、污垢附着物，防止漏电、击穿、短路等现象发生，保证触头接触良好、端子连接牢固，接触器铁芯断面清洁、触头光洁平整、接触紧密、防止粘连、卡阻；电阻器表面应保持清洁，易于散热。各电阻片需保持平直并有一定间距，如发现相互接触必须及时调整校正；继电器电阻器5.8电气保护装置上极限位置和下极限位置限制器保证限制器可靠，应能够停止向运行方向的运行；5.9大车、电葫芦行程限位开关要检查各固定螺栓、螺母是否松动，保证其在规定位置自动切断电源。如不正常进一步查明原因；5.10起重量限制器和电子称重器检查检查起重量限制器是否显示正常，无异常故障、异常报警声音发生，接线是否牢固，不得有松动，并保持各接触头接触良好，确保动作灵敏；5.11应急断电开关保证能切断起重机械动力电源、安全无漏电现象发生。8 维修结束后工作8.1 检修人员清洁维修场地卫生；8.2 对检修工器具进行清点；8.3 对现场遗留垃圾进行分类处理；8.4 按检修情况及有关要求填写检修记录。附件：1起重机钢丝绳的报废标准 钢丝绳受到强大的拉应力作用，通过卷绕系统时反复弯折和挤压造成金属疲劳，并且由于运动引起与滑轮或卷筒槽摩擦，经一段时间的使用，钢丝绳表层的钢丝首先出现缺陷。例如，断丝、锈蚀磨损、变形等，使其他未断钢丝所受的拉力更大，疲劳与磨损更厉害，从而使断丝速度加快。当钢丝绳的断丝数和变形发展到一定程度，钢丝绳无法保证正常安全工作，就应该及时报废、更新。 钢丝绳使用安全程度由下述各项标准考核：断丝的性质与数量；绳端断丝情况；断丝的局部密集程度；断丝的增长率；绳股折断情况；绳径减小和绳芯折断情况；弹性降低；外部及内部磨损程度；外部及内部腐蚀程度；变形情况；由于热或电弧而造成的损坏情况；塑性伸长的增长率等。 钢丝绳报废标准如下：1断丝数 钢丝绳在任何一段节距内的断丝数达到表67的数值时，应该及时报废、更新。表67钢丝绳报废断丝数断丝数安全系数钢丝绳结构绳619绳637一个节距中的断丝数交互捻同向捻交互捻同向捻 71683015表67 钢丝绳报废断丝数注:1 表中断丝数是指细钢丝，粗钢丝每根相当于1.7根细钢丝。2 一个节距是指每股钢丝绳绕一周的轴向距离。 2锈蚀磨损、断丝数折减 钢丝绳锈蚀或磨损时，应将表6-7断丝数按表6-8折减，并按折减后的断丝数报废。钢丝表面磨损或锈蚀10152025304040拆减系数85757060500表68 拆减系数表3吊运危险品断丝数减半 吊运炽热金属或危险品的钢丝绳的报废断丝数应取一般起重机钢丝绳报废断丝数的一半，其中包括钢丝表面磨蚀进行的折减。4绳端部断丝 当绳端或其附近出现断丝（即使数量少），如果绳长允许，应将断丝部位切去，重新安装。5断丝的局部聚集程度 如果断丝聚集在小于一个节距的绳长内，或集中在任一绳股里，即使断丝数比表6-7所列数值少，也应予以报废。6断丝的增长率 当断丝数逐渐增加，其时间间隔趋短，应认真检查并记录断丝增长情况，判明规律，确定报废日期。7整股断裂 钢丝绳某一绳股整股断裂，应予报废。8磨损 当外层钢丝磨损达40%，或由于磨损引起钢丝绳直径减小7%。9腐蚀 当钢丝表面出现腐蚀深坑，或由于绳股生锈引起绳径增加或减小。10绳芯损坏 由于绳芯损坏引起绳径显著减小、绳芯外露、绳芯挤出。11弹性降低 钢丝绳弹性降低一般伴随有下述现象：绳径减小；绳节距伸长；钢丝或绳股之间空隙减小；绳股凹处出现细微褐色粉末；钢丝绳明显不易弯曲。12变形 钢丝绳变形是指钢丝绳失去正常形状产生可见畸变，从外观上看可分为以下几种：波浪形，笼形畸变，绳股挤出，钢丝挤出，绳径局部增大，扭结，局部被压扁，弯折。13过热 过热是指钢丝绳受到电弧闪络、过烧，或外表出现可识别的颜色改变等。电弧作用的钢丝绳外表颜色与正常钢丝绳难以区别，因而容易成为隐患。 钢丝绳的破坏表现形态各异，多种原因交错，每次检验均应对以上各项因素进行综合考虑，按标准掌握。在更换新钢丝绳前，应弄清并消除对钢丝绳有不利影响的设备的缺陷。 8
