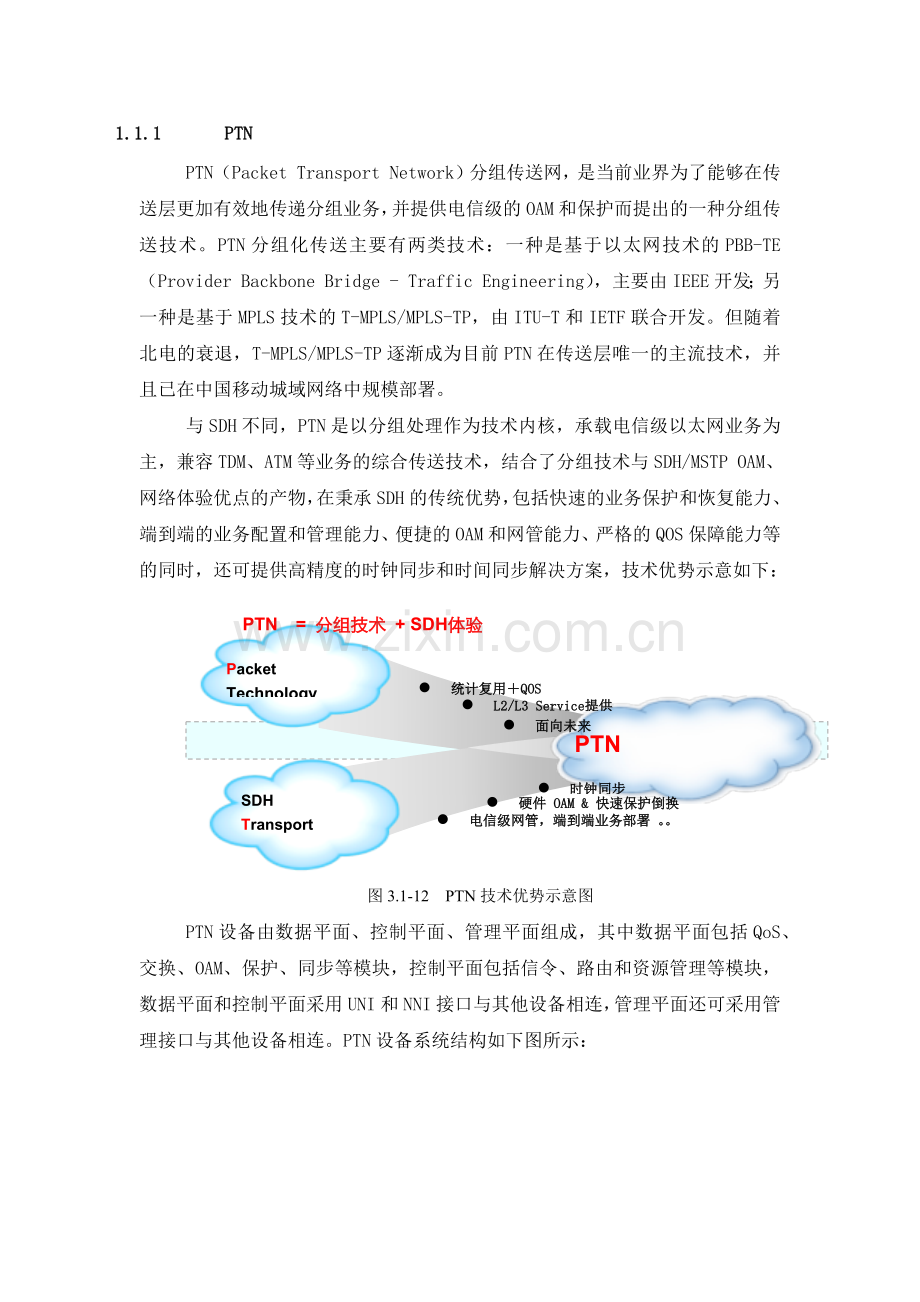

1.1.1 PTN
PTN（Packet Transport Network）分组传送网，是当前业界为了能够在传送层更加有效地传递分组业务，并提供电信级的OAM和保护而提出的一种分组传送技术。PTN分组化传送主要有两类技术：一种是基于以太网技术的PBB-TE（Provider Backbone Bridge - Traffic Engineering），主要由IEEE开发；另一种是基于MPLS技术的T-MPLS/MPLS-TP，由ITU-T和IETF联合开发。但随着北电的衰退，T-MPLS/MPLS-TP逐渐成为目前PTN在传送层唯一的主流技术，并且已在中国移动城域网络中规模部署。
与SDH不同，PTN是以分组处理作为技术内核，承载电信级以太网业务为主，兼容TDM、ATM等业务的综合传送技术，结合了分组技术与SDH/MSTP OAM、网络体验优点的产物，在秉承SDH的传统优势，包括快速的业务保护和恢复能力、端到端的业务配置和管理能力、便捷的OAM和网管能力、严格的QOS保障能力等的同时，还可提供高精度的时钟同步和时间同步解决方案，技术优势示意如下：

PTN
Packet Transport Network

SDH
Transport
Experience
Packet Technology
PTN = 分组技术 + SDH体验
l 硬件 OAM & 快速保护倒换
l 时钟同步
l 电信级网管，端到端业务部署 。。
l L2/L3 Service提供
l 统计复用＋QOS
l 面向未来

图3.1-12 PTN技术优势示意图
PTN设备由数据平面、控制平面、管理平面组成，其中数据平面包括QoS、交换、OAM、保护、同步等模块，控制平面包括信令、路由和资源管理等模块，数据平面和控制平面采用UNI和NNI接口与其他设备相连，管理平面还可采用管理接口与其他设备相连。PTN设备系统结构如下图所示：

图3.1-13 PTN设备系统结构示意图
PTN技术在中国移动网络中主要定位于城域传送网，承载基站回传、重要集团客户业务接入等，与SDH/MSTP定位相当，两种技术架构差异较大，如下图所示：
图3.1-14 SDH/MSTP/PTN技术架构比较示意图
三种具体的技术特点比较见下表：
表3.1-1 SDH/MSTP、PTN技术特点比较表
项目
SDH/MSTP
PTN
技术特性
TDM交换（VC交叉）
分组交换
业务承载效率
在分组业务比重较大时承载效率较低
在分组业务比重较大时承载效率较高
业务支持
点到点
点到点，点到多点，多点到多点
通道特性
依据时隙通道进行规划，端到端刚性管道带宽保证；
依据业务模型规划带宽收敛，支持端到端弹性管道，提高带宽利用率；网络规划和控制复杂化；
网络组网
支持环形、链形组网；采用光口直接组网；网络组网需考虑低阶容量
支持环形、链形、MESH灵活组网；需要配置链路IP地址、VLAN等；网络组网需要考虑设备的PW/LSP数量
网络可靠性
通过MSP或SNCP方式实现静态保护，主要支持NNI侧保护；
通过LSP、环网、LACP等实现静态、动态保护，支持UNI侧、NNI侧的保护，性能依据设备OAM、QOS等硬件
网络扩容
通常以环为单位进行扩容，开环加点需重新配置保护系统；
按需以链为单位扩容，扩容链路需改变配置，增加PW/LSP
网络维护
静态链路，支持告警、路径、业务三者关联；
电路采用端到端调度方式；
采用标准成帧，维护只看网管
静态链路维护同SDH，还支持动态链路；
电路支持端到端调度或端到端调度＋动态链路组合，更加符合分组业务需求，维护主要依靠设备和网管的OAM设计能力

1. PTN的主要特点
1) 采用与现有本地传输网相同的分层网络架构。
2) 接入层采用环型或链型结构组网，客户侧采用E1、FE端口。
3) 汇聚层及以上可采用环形或 MESH 组网，可承载在波分系统上；上下层相连可采用两点接入方式。
4) 汇聚层及以上采用大容量 10G 线路侧端口。
5) 可支持多种接入业务类型。
6) 可实现快速部署，适应环境能力更强。
7) 同时充分利用现有资源，保护已有投资提供各种接入方式。
2. PTN的主要优点：
1) 创新的高性能电信级分组架构实现了由数据网络向电信网络的跨越。
2) 端到端 QoS 设计提供精细化的承载和完善的分级质量保障,采 SDH-Like的 OAM&P是分组网络具备运营商级能力的最关键改进。
3）PTN采用了管道化传送思路、依托MPLS的转发机制，可实现DiffServ定义的各类功能(流量分类、流量监管（Policing）、拥塞管理、队列调度、流量整形（Shaping）等)要求，保证了业务带宽及性能等Qos指标。
4）城域范围内提供小于50ms的业务保护时间。
5) 继承 SDH 端到端管理能力使 IP 网络首次具备了可管理、易维护的属性等。

PTN技术主要定位于高可靠性、小颗粒的业务接入及承载场景，目前主要应用于城域网各个层面的业务及网络层面，提供E1、FE、GE、10GE的带宽颗粒，但由于其处理内核为分组方式，因此对于分组业务的承载优势较大，承载TDM业务的能力有限。
