新建京沈客专辽宁段TJ-2标铁路工程
中铁十二局集团有限公司技术交底书
工程名称
大王杖子特大桥
交底项目
封锚（端）施工技术交底
主送单位
现浇梁作业一工班
日 期
2016年3月1日

交底内容：

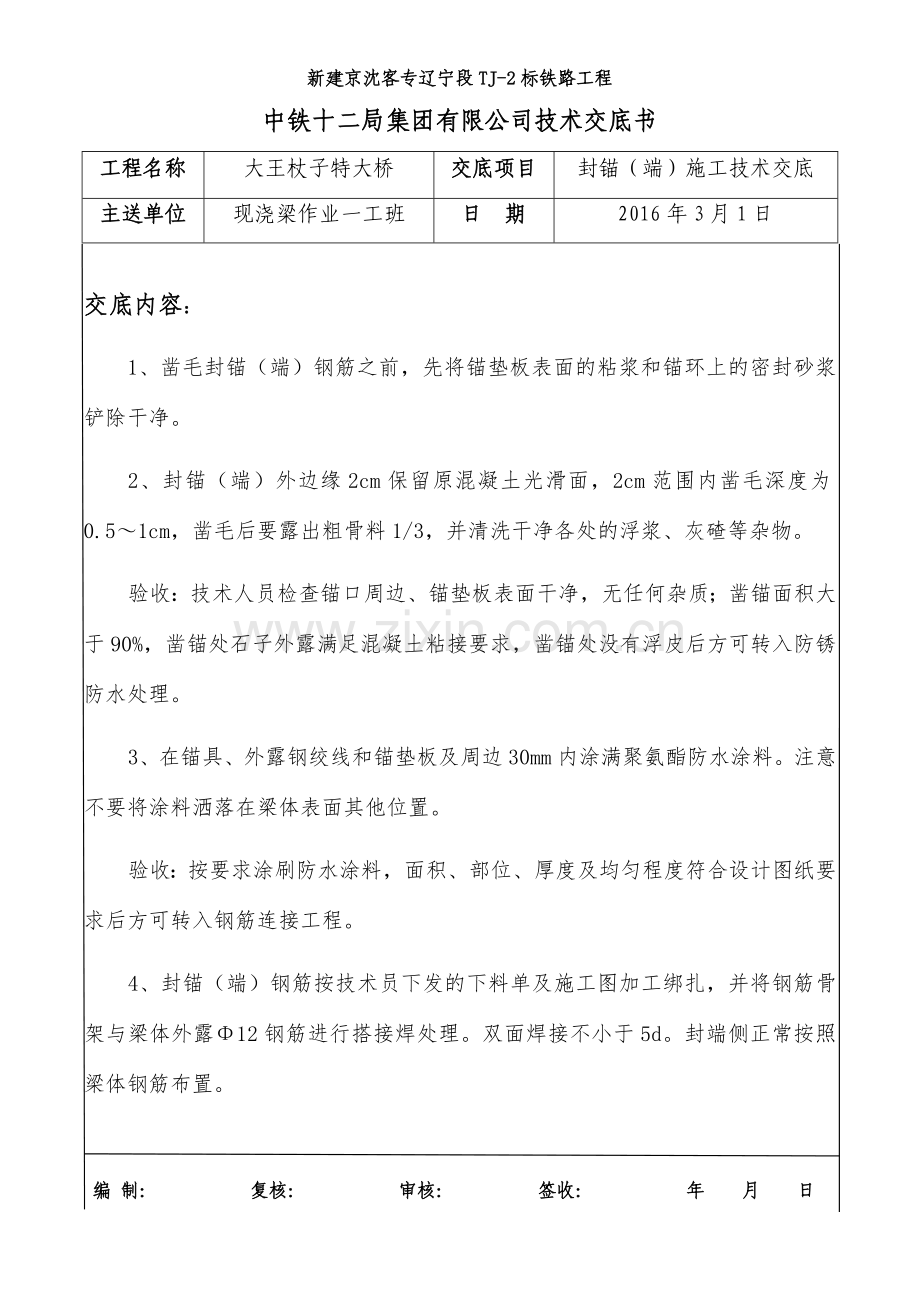

1、凿毛封锚（端）钢筋之前，先将锚垫板表面的粘浆和锚环上的密封砂浆铲除干净。
2、封锚（端）外边缘2cm保留原混凝土光滑面，2cm范围内凿毛深度为0.5～1cm，凿毛后要露出粗骨料1/3，并清洗干净各处的浮浆、灰碴等杂物。
验收：技术人员检查锚口周边、锚垫板表面干净，无任何杂质；凿锚面积大于90%，凿锚处石子外露满足混凝土粘接要求，凿锚处没有浮皮后方可转入防锈防水处理。
3、在锚具、外露钢绞线和锚垫板及周边30mm内涂满聚氨酯防水涂料。注意不要将涂料洒落在梁体表面其他位置。
验收：按要求涂刷防水涂料，面积、部位、厚度及均匀程度符合设计图纸要求后方可转入钢筋连接工程。
4、封锚（端）钢筋按技术员下发的下料单及施工图加工绑扎，并将钢筋骨架与梁体外露Φ12钢筋进行搭接焊处理。双面焊接不小于5d。封端侧正常按照梁体钢筋布置。

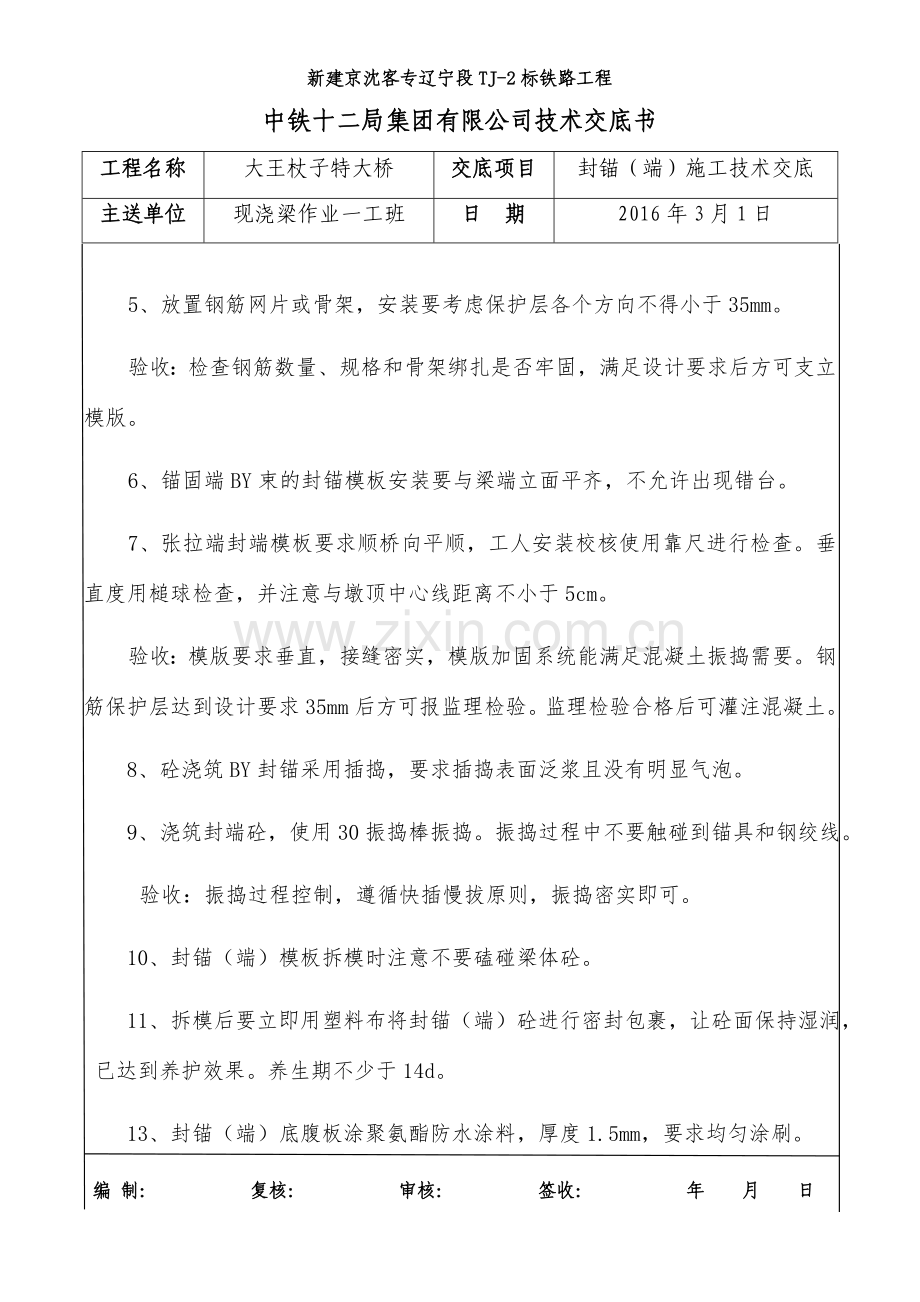

5、放置钢筋网片或骨架，安装要考虑保护层各个方向不得小于35mm。
验收：检查钢筋数量、规格和骨架绑扎是否牢固，满足设计要求后方可支立模版。
6、锚固端BY束的封锚模板安装要与梁端立面平齐，不允许出现错台。
7、张拉端封端模板要求顺桥向平顺，工人安装校核使用靠尺进行检查。垂直度用槌球检查，并注意与墩顶中心线距离不小于5cm。
验收：模版要求垂直，接缝密实，模版加固系统能满足混凝土振捣需要。钢筋保护层达到设计要求35mm后方可报监理检验。监理检验合格后可灌注混凝土。
8、砼浇筑BY封锚采用插捣，要求插捣表面泛浆且没有明显气泡。
9、浇筑封端砼，使用30振捣棒振捣。振捣过程中不要触碰到锚具和钢绞线。
验收：振捣过程控制，遵循快插慢拔原则，振捣密实即可。
10、封锚（端）模板拆模时注意不要磕碰梁体砼。
11、拆模后要立即用塑料布将封锚（端）砼进行密封包裹，让砼面保持湿润，已达到养护效果。养生期不少于14d。
13、封锚（端）底腹板涂聚氨酯防水涂料，厚度1.5mm，要求均匀涂刷。
14、每一项施工工序完成，施工班组要报技术员现场自检，待检查合格后并接到允许转到下项工序通知后方可进入下一工序施工。
安全文明施工
1、高空作业时作业人员必须正确佩戴安全带、安全帽；
2、吊车、塔吊或电动葫芦作业时必须设专人指挥、操作，起重臂下严禁作有业人员停留；
3、临时用电必须将电缆线架空；
4、不得在墩台上嬉戏打闹，严禁酒后作业。
5、最后一道工序要做到工完场清。
6、砼浇筑过程中注意周边环境的保护，避免砼从高空坠落。

编 制： 复核： 审核： 签收： 年 月 日
