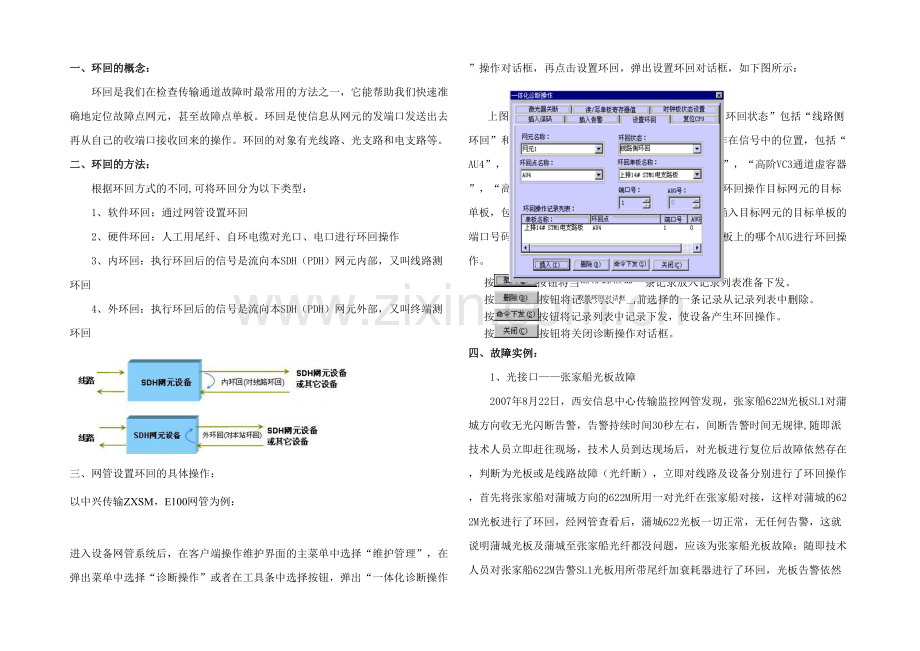

一、环回的概念：
环回是我们在检查传输通道故障时最常用的方法之一，它能帮助我们快速准确地定位故障点网元，甚至故障点单板。环回是使信息从网元的发端口发送出去再从自己的收端口接收回来的操作。环回的对象有光线路、光支路和电支路等。
二、环回的方法：
根据环回方式的不同,可将环回分为以下类型：
1、软件环回：通过网管设置环回
2、硬件环回：人工用尾纤、自环电缆对光口、电口进行环回操作
3、内环回：执行环回后的信号是流向本SDH（PDH）网元内部，又叫线路测环回
4、外环回：执行环回后的信号是流向本SDH（PDH）网元外部，又叫终端测环回

三、网管设置环回的具体操作：
以中兴传输ZXSM，E100网管为例：
进入设备网管系统后，在客户端操作维护界面的主菜单中选择“维护管理”，在弹出菜单中选择“诊断操作”或者在工具条中选择按钮，弹出“一体化诊断操作”操作对话框，再点击设置环回，弹出设置环回对话框，如下图所示：

设置环回对话框

上图中，“网元名称”指环回操作的目标网元。“环回状态”包括“线路侧环回”和“终端侧环回”。“环回点名称”指环回操作在信号中的位置，包括“AU4”，“STM1光物理接口”，“低阶VC12通道虚容器”，“高阶VC3通道虚容器”，“高阶VC4通道虚容器”。“环回单板名称”：指环回操作目标网元的目标单板，包括光支路板和电支路板。“端口号”指告警插入目标网元的目标单板的端口号码，即光口号或电口号。“AUG号”是指出对单板上的哪个AUG进行环回操作。
按按钮将当前选择形成一条记录放入记录列表准备下发。
按按钮将记录列表中当前选择的一条记录从记录列表中删除。
按按钮将记录列表中记录下发，使设备产生环回操作。
按按钮将关闭诊断操作对话框。
四、故障实例：
1、光接口——张家船光板故障

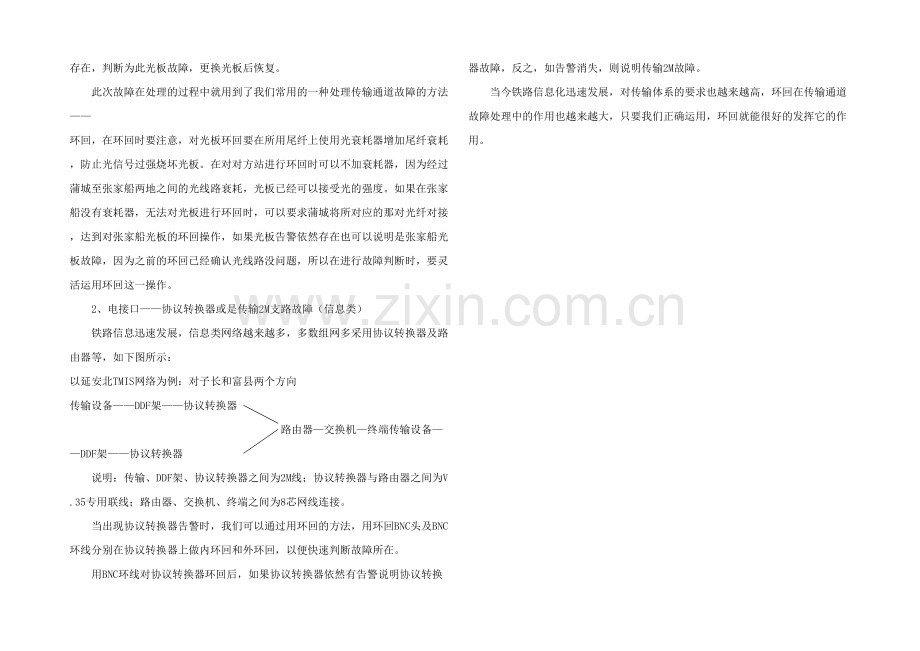

2007年8月22日，西安信息中心传输监控网管发现，张家船622M光板SL1对蒲城方向收无光闪断告警，告警持续时间30秒左右，间断告警时间无规律,随即派技术人员立即赶往现场，技术人员到达现场后，对光板进行复位后故障依然存在，判断为光板或是线路故障（光纤断），立即对线路及设备分别进行了环回操作，首先将张家船对蒲城方向的622M所用一对光纤在张家船对接，这样对蒲城的622M光板进行了环回，经网管查看后，蒲城622光板一切正常，无任何告警，这就说明蒲城光板及蒲城至张家船光纤都没问题，应该为张家船光板故障；随即技术人员对张家船622M告警SL1光板用所带尾纤加衰耗器进行了环回，光板告警依然存在，判断为此光板故障，更换光板后恢复。
此次故障在处理的过程中就用到了我们常用的一种处理传输通道故障的方法——环回，在环回时要注意，对光板环回要在所用尾纤上使用光衰耗器增加尾纤衰耗，防止光信号过强烧坏光板。在对对方站进行环回时可以不加衰耗器，因为经过蒲城至张家船两地之间的光线路衰耗，光板已经可以接受光的强度。如果在张家船没有衰耗器，无法对光板进行环回时，可以要求蒲城将所对应的那对光纤对接，达到对张家船光板的环回操作，如果光板告警依然存在也可以说明是张家船光板故障，因为之前的环回已经确认光线路没问题，所以在进行故障判断时，要灵活运用环回这一操作。
2、电接口——协议转换器或是传输2M支路故障（信息类）
铁路信息迅速发展，信息类网络越来越多，多数组网多采用协议转换器及路由器等，如下图所示：
以延安北TMIS网络为例：对子长和富县两个方向
传输设备——DDF架——协议转换器
路由器—交换机—终端传输设备——DDF架——协议转换器
说明：传输、DDF架、协议转换器之间为2M线；协议转换器与路由器之间为V.35专用联线；路由器、交换机、终端之间为8芯网线连接。
当出现协议转换器告警时，我们可以通过用环回的方法，用环回BNC头及BNC环线分别在协议转换器上做内环回和外环回，以便快速判断故障所在。
用BNC环线对协议转换器环回后，如果协议转换器依然有告警说明协议转换器故障，反之，如告警消失，则说明传输2M故障。
当今铁路信息化迅速发展，对传输体系的要求也越来越高，环回在传输通道故障处理中的作用也越来越大，只要我们正确运用，环回就能很好的发挥它的作用。
