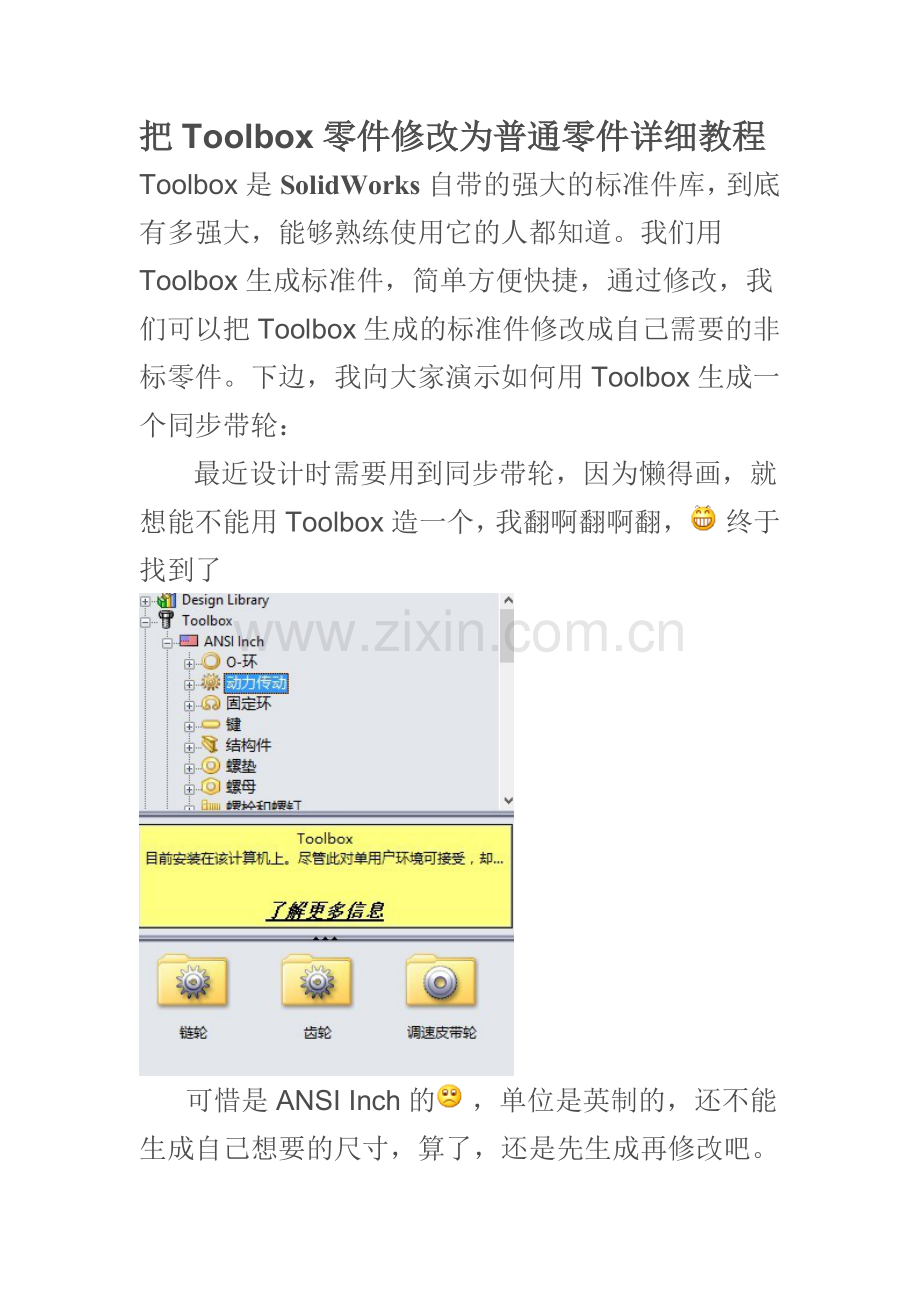

把Toolbox零件修改为普通零件详细教程

Toolbox是SolidWorks自带的强大的标准件库，到底有多强大，能够熟练使用它的人都知道。我们用Toolbox生成标准件，简单方便快捷，通过修改，我们可以把Toolbox生成的标准件修改成自己需要的非标零件。下边，我向大家演示如何用Toolbox生成一个同步带轮：
       最近设计时需要用到同步带轮，因为懒得画，就想能不能用Toolbox造一个，我翻啊翻啊翻， 终于找到了

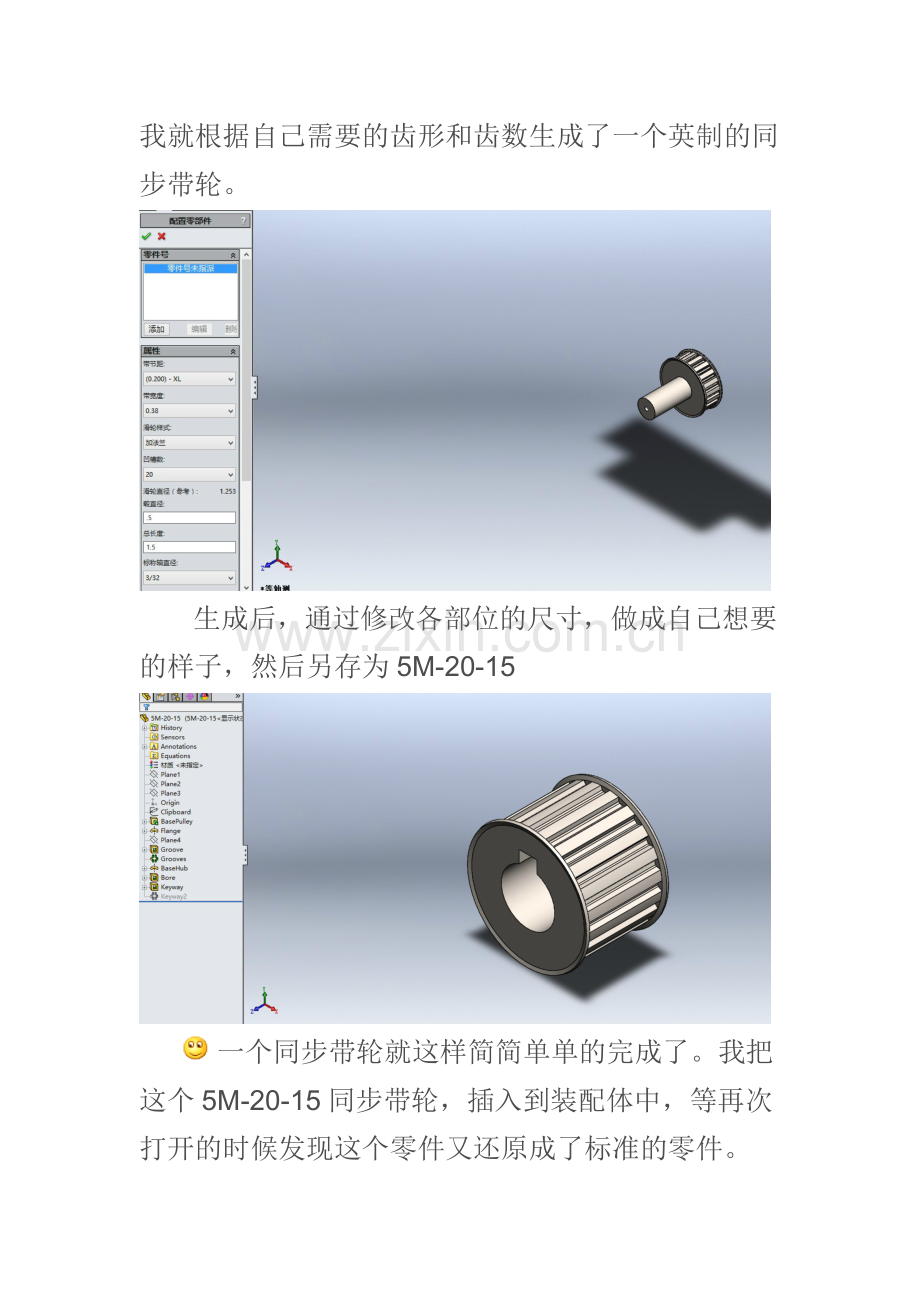

      可惜是ANSI Inch的 ，单位是英制的，还不能生成自己想要的尺寸，算了，还是先生成再修改吧。我就根据自己需要的齿形和齿数生成了一个英制的同步带轮。

       生成后，通过修改各部位的尺寸，做成自己想要的样子，然后另存为5M-20-15

            一个同步带轮就这样简简单单的完成了。我把这个5M-20-15同步带轮，插入到装配体中，等再次打开的时候发现这个零件又还原成了标准的零件。 我用5M-20-15替换零部件，再次打开时还是标准零件。 悲剧了有木有……后来经过周老师的指教 ，原来Toolbox生成的标准件修改后必须把属性改为普通零件才能使用。首先打开自己的SW安装目录，X:\Program Files\SolidWorks Corp\SolidWorks\Toolbox\data utilities\sldsetdocprop.exe，通过sldsetdocprop.exe修改零件的属性，先把5M-20-15添加进去

     “显示所选属性”：(IsToolboxPart)=(Standard)，这是一个Toolbox标准件。这时候选择 “属性状态：否 ”，然后 “更新状态”

       再看属性：(IsToolboxPart)=(NO)，修改成功。
       修改后我们再把零件插入到装配中，这时候我们发现零件的图标已经由之前的这个变成这个。这样一个Toolbox零件就变成普通零件了。
       简单的说用Toolbox做非标零件的过程就是 生成——修改——另存——sldsetdocprop.exe修改零件的属性。 大家都会了吗？

转自SolidWorks培训-官方课程QQ群――老任
