第二学期高二物理期中试卷.doc

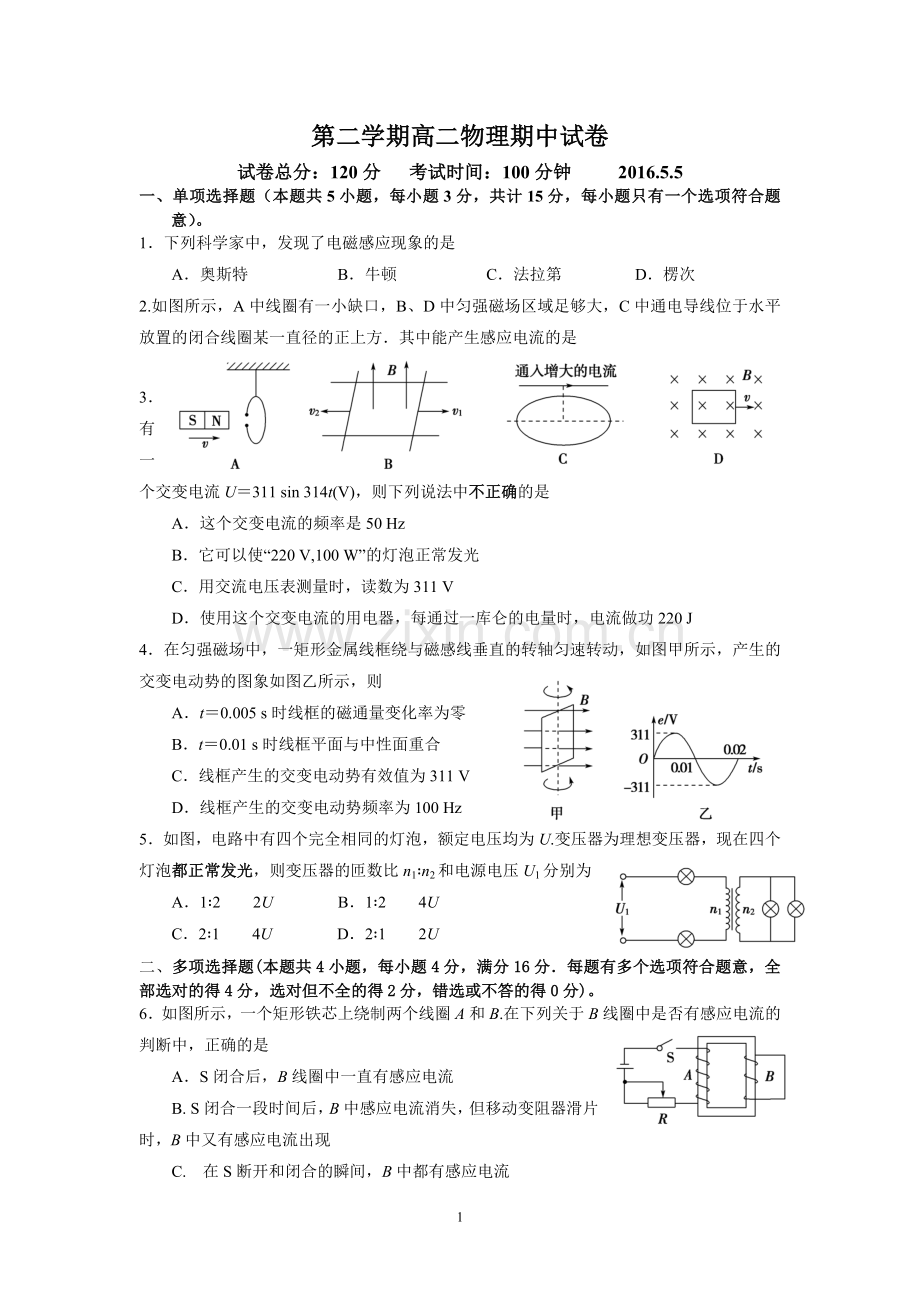

第二学期高二物理期中试卷试卷总分：120分 考试时间：100分钟 2016.5.5一、单项选择题（本题共5小题，每小题3分，共计15分，每小题只有一个选项符合题意）。1下列科学家中，发现了电磁感应现象的是A奥斯特 B牛顿 C法拉第 D楞次2.如图所示，A中线圈有一小缺口，B、D中匀强磁场区域足够大，C中通电导线位于水平放置的闭合线圈某一直径的正上方其中能产生感应电流的是3有一个交变电流U311 sin 314t(V)，则下列说法中不正确的是A这个交变电流的频率是50 HzB它可以使“220 V,100 W”的灯泡正常发光C用交流电压表测量时，读数为311 VD使用这个交变电流的用电器，每通过一库仑的电量时，电流做功220 J4在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则At0.005 s时线框的磁通量变化率为零Bt0.01 s时线框平面与中性面重合C线框产生的交变电动势有效值为311 VD线框产生的交变电动势频率为100 Hz5如图，电路中有四个完全相同的灯泡，额定电压均为U.变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1n2和电源电压U1分别为A12 2U B12 4UC21 4U D21 2U二、多项选择题(本题共4小题，每小题4分，满分16分每题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分)。6如图所示，一个矩形铁芯上绕制两个线圈A和B.在下列关于B线圈中是否有感应电流的判断中，正确的是AS闭合后，B线圈中一直有感应电流B. S闭合一段时间后，B中感应电流消失，但移动变阻器滑片时，B中又有感应电流出现C. 在S断开和闭合的瞬间，B中都有感应电流D. 因为A、B两线圈是两个不同的回路，所以B中始终没有感应电流7.如图所示，光滑平行金属导轨PP和QQ都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中现在垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是A感应电流方向是NM B感应电流方向是MNC安培力方向水平向左 D安培力方向水平向右8如图所示，单匝线圈在匀强磁场中绕垂直磁场的轴匀速转动，穿过线圈的磁通量随时间t的变化关系可用图象表示，则At0时刻，线圈中的磁通量最大，感应电动势也最大B在t1102 s时，感应电动势最大C在t2102 s时，感应电动势为零D在02102 s时间内，线圈中感应电动势的平均值为零9如图所示，匀强磁场方向垂直于线圈平面，先后两次将线圈从同一位置匀速地拉出有界磁场，第一次拉出时速度为v1v0，第二次拉出时速度为v22v0，前后两次拉出线圈的过程中，下列说法错误的是A线圈中产生的热量之比是21B线圈中感应电流之比是12 C流过任一横截面感应电荷量之比为11D沿运动方向作用在线框上的外力的功率之比为12三、简答题（共计42分。请将解答填写在答题卡相应的位置）。10（12分）在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方同与电流方向之间的关系；然后按图乙将电流表与副线圈B连成一个闭合电路将原线圈A、电池、滑动变阻器和开关串联成另一个闭合电路 甲 乙在图甲中，当闭合S时，观察到电流表指针向左偏(不通电时指针停在正中央)在图乙中，(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将偏向 （填“左”或“右”或“不偏转”）(2)线圈A放在B中不动时，指针将偏向 （填“左”或“右”或“不偏转”）(3)线圈A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表指针将偏向 （填“左”或“右”或“不偏转”）(4)线圈A放在B中不动，突然切断开关S时，电流表指针将偏向 （填“左” 或“右”或“不偏转”）11.(6分)如图所示，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧，若变阻器滑片P向左移动，则金属环A将向_(选填“左”或“右”)运动，并有_ (选填“收缩”或“扩张”)趋势12.（9分）如下左图所示为研究自感实验电路图，并用电流传感器显示出在t1103s时断开开关前后一段时间内各时刻通过线圈L的电流(如下右图)已知电源电动势E6 V，内阻不计，灯泡R1的阻值为6 ，电阻R的阻值为2 .(1)线圈的直流电阻RL_.(2)开关断开时，该同学观察到的现象是_，并计算开关断开瞬间线圈产生的自感电动势是_ V.13（3分）如图所示是一交变电流的it图象，则该交变电流的有效值为 A14.（12分）如图所示，理想变压器原线圈输入电压uUmsin t，副线圈电路中R0为定值电阻，R是滑动变阻器V1 和V2 是理想交流电压表，示数分别用U1和U2表示；A1 和A2 是理想交流电流表，示数分别用I1和I2表示，输入功率P1，输出功率P2。滑片P向下滑动过程中，各量的变化情况是： U2 、 I1 、 I2 、P1 （填“变大”“变小”或“不变”）四、计算题（本题共3小题，共计47分解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）。15.（16分）如图所示，水平放置的平行金属导轨相距l0.50 m，左端接一电阻R0.20 ，磁感应强度B0.40 T的匀强磁场，方向垂直于导轨平面导体棒ab垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当ab以v4.0 m/s的速度水平向右匀速滑动时，求：(1)ab棒中感应电动势的大小；(2)回路中感应电流的大小；(3)ab棒中哪端电势高；(4)维持ab棒做匀速运动的水平外力F的大小16(15分)如图所示，圆形线圈共100匝，半径为r0.1 m，在匀强磁场中绕过直径的轴OO匀速转动，磁感应强度B0.1 T，角速度为 rad/s，电阻为R10 ，求：(1)线圈由图示位置转过90时，线圈中的感应电流为多大？(2)写出线圈中电流的表达式(磁场方向如图所示，图示位置为t0时刻)?(3)线圈转动过程中产生的热功率多大17（16分）发电站通过升压变压器、输电导线和降压变压器把电能输送到用户，如果升压变压器和降压变压器都可视为理想变压器(1)画出上述输电全过程的原理图(2)发电机的输出功率是100 kW，输出电压是250 V，升压变压器的原副线圈的匝数比为125，求升压变压器的输出电压和输电导线中的电流(3)若输电导线中的电功率损失4%，求输电导线的总电阻和降压变压器原线圈两端的电压(4)计算降压变压器的输出功率物理试卷参考答案一、1.C 2.B 3.C 4.B 5.C 二、6.BC 7.AC 8.BC 9.AD三、10.右、不偏转、右、左 11.左收缩12.(1)2(2)灯泡闪亮一下后逐渐变暗，最后熄灭15V 13. A 14.不变、变大、变大、变大四、15.根据法拉第电磁感应定律，ab棒中的感应电动势为EBlv0.400.504.0 V0.80 V.(2)感应电流的大小为I A4.0 A.(3)ab相当于电源，根据右手定则知，a端电势高(4)ab棒受安培力FBIl0.404.00.50 N0.8 N由于ab以v4.0 m/s的速度水平向右匀速滑动，故外力的大小也为0.8 N.16.(1)当从图示位置转过90时，线圈中有最大感应电流最大感应电动势为EmNBS1000.10.12 V30 V Im3 A.(2)由题意知iImsin t， 即i3sin t A.(3)感应电流的有效值 I A. 发热功率PI2R()210 W45 W.17.(1)如图所示(2)根据变压器变压比，可得升压变压器的输出电压U2U125250 V6250 V.再根据PUI得输电导线中的电流I2 A16 A. (3)输电导线中的电功率损失P1001034% W4 000 W，又PIR，可得输电导线的总电阻R15.6 降压变压器原线圈两端的电压U3U2I2R6 250 V1615.6 V6 000 V.(4)降压变压器的输出功率P4P14%P196 kW. 姓名 班级 考号 句容三中2015-2016第二学期高二物理期中试卷答 题 纸请将选择题答案涂在答题卡上三、简答题（共计42分。请将解答填写在答题卡相应的位置）。10（12分）(1) (2) (3) (4) 11.(6分) ， 12.（9分）(1)RL_ (2) ，_ V.13（3分） A14.（12分）U2 、 I1 、 I2 、P1 四、计算题（本题共3小题，共计47分解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）。15.16.17.7
