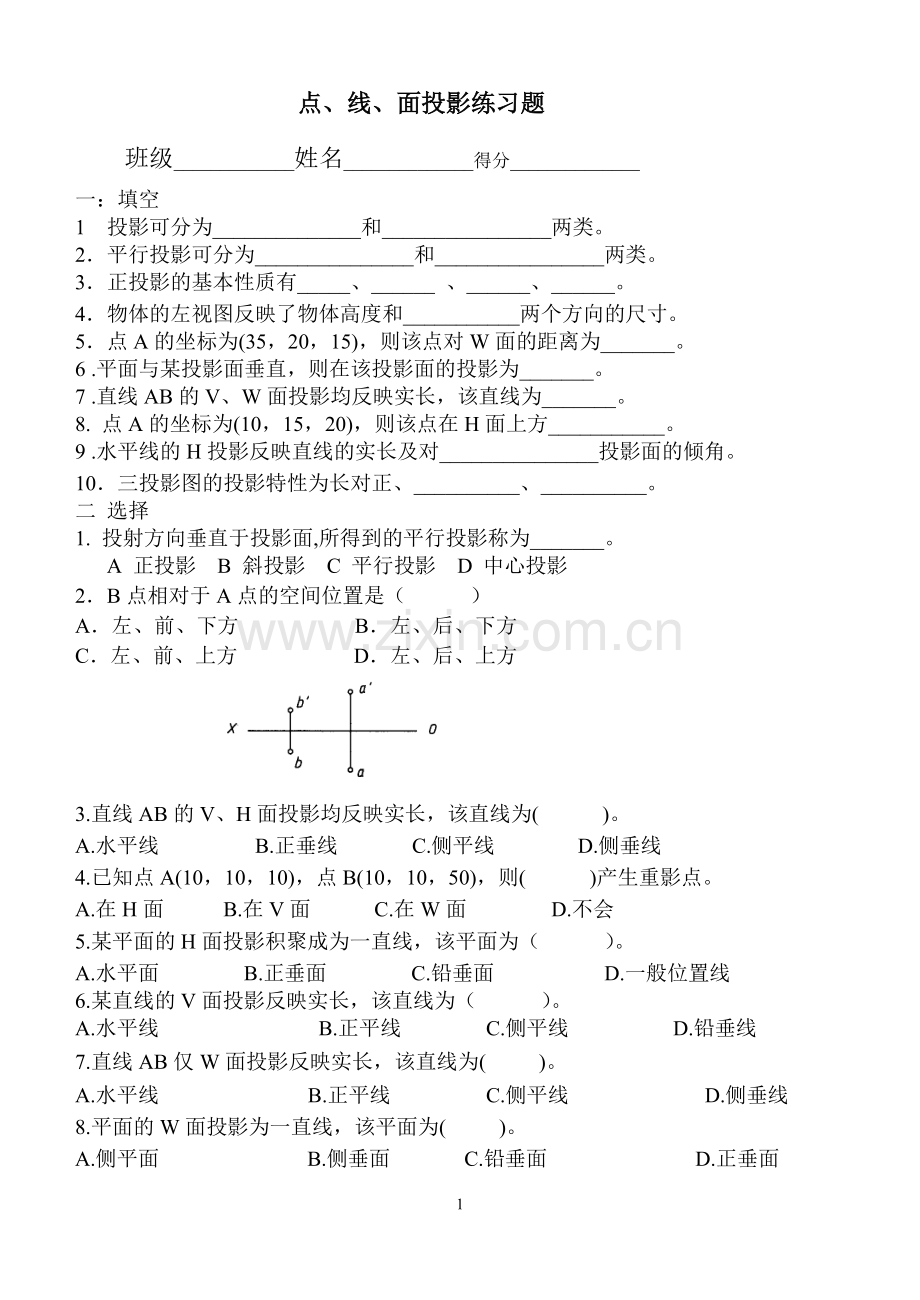

点、线、面投影练习题班级_姓名_得分_一：填空1 投影可分为_和_两类。2平行投影可分为_和_两类。3正投影的基本性质有_、_ 、_、_。4物体的左视图反映了物体高度和_两个方向的尺寸。5点A的坐标为(35，20，15)，则该点对W面的距离为_。6 .平面与某投影面垂直，则在该投影面的投影为_。7 .直线AB的V、W面投影均反映实长，该直线为_。8. 点A的坐标为(10，15，20)，则该点在H面上方_。9 .水平线的H投影反映直线的实长及对_投影面的倾角。10三投影图的投影特性为长对正、_、_。二 选择 1. 投射方向垂直于投影面,所得到的平行投影称为_。A 正投影 B 斜投影 C 平行投影 D 中心投影2B点相对于A点的空间位置是（）A左、前、下方 B左、后、下方C左、前、上方 D左、后、上方3.直线AB的V、H面投影均反映实长，该直线为( )。A.水平线 B.正垂线 C.侧平线 D.侧垂线4.已知点A(10，10，10)，点B(10，10，50)，则( )产生重影点。A.在H面B.在V面 C.在W面 D.不会5.某平面的H面投影积聚成为一直线，该平面为（）。A.水平面 B.正垂面 C.铅垂面 D.一般位置线6.某直线的V面投影反映实长，该直线为（）。A.水平线 B.正平线 C.侧平线 D.铅垂线7.直线AB仅W面投影反映实长，该直线为( )。A.水平线 B.正平线 C.侧平线 D.侧垂线8.平面的W面投影为一直线，该平面为( )。A.侧平面 B.侧垂面 C.铅垂面 D.正垂面9.直线AB的V投影平行于OX轴，下列直线中符合该投影特征的为( )。A.水平线 B.正平线 C.侧平线 D.铅垂线10.直线AB的正面投影反映为一点，该直线为( )。 A.水平线 B.正平线 C.铅垂线 D.正垂线三、判断题（18分）1、两点的V投影能反映出点在空间的上下、左右关系。 ( )2、空间两直线相互平行,则它们的同面投影一定互相平行。 ( )3、投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。 （ ）4、水平投影反映实长的直线，一定是水平线。 （ ）5、主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。 （ ）四、已知空间点A、B两点的两面投影，求其第三投影。 求： A点在B点的_方。五、求作直线的水平投影，并在直线上求一点C，使点距、面距离相等。 六、过C点做正平线，与直线AB、CD都相交。七、在平面ABC内做一正平线，距V面距离15mm。八、完成平面五边形ABCDE的H面投影。3
