发动机再制造的生产工艺过程.doc

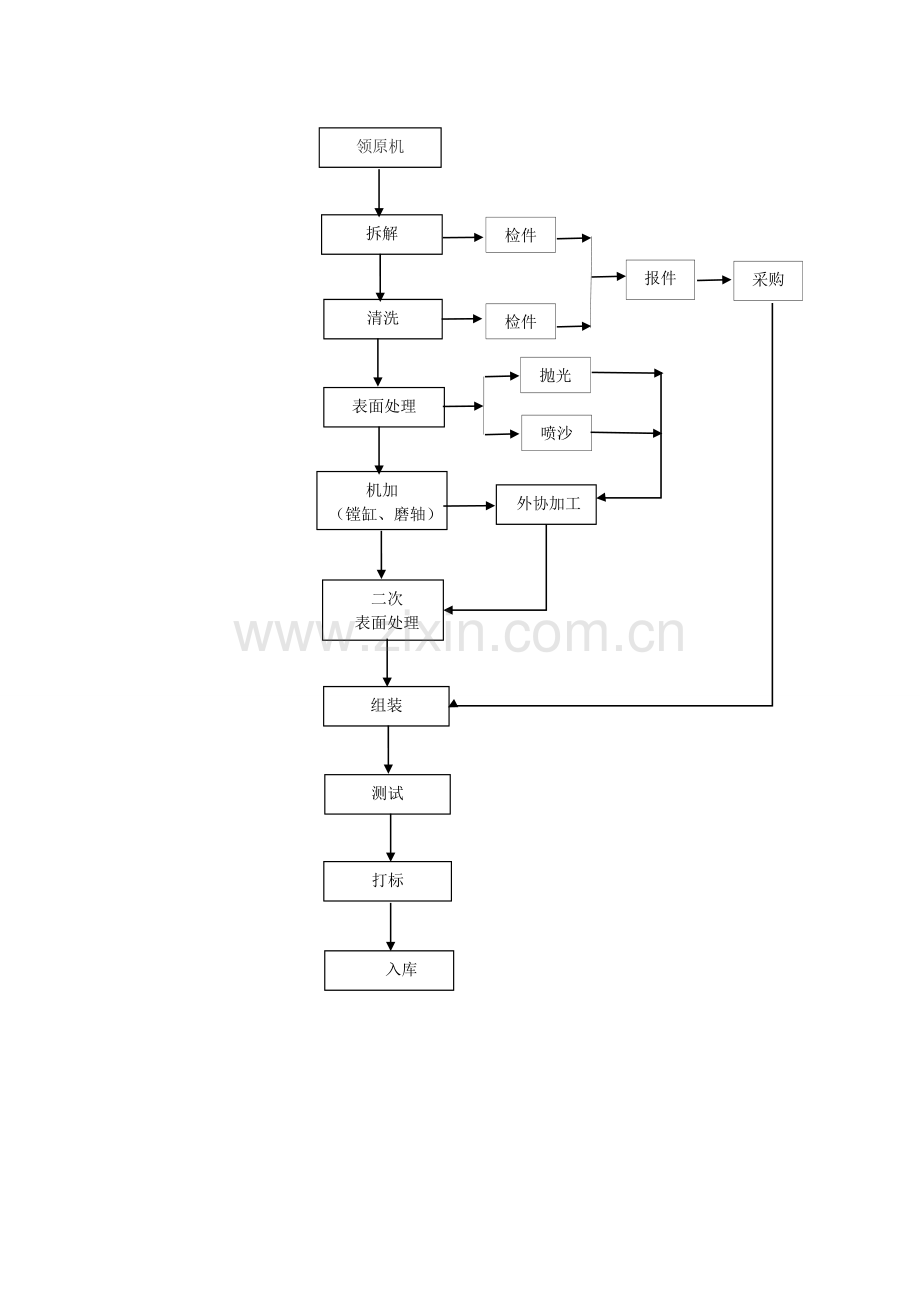

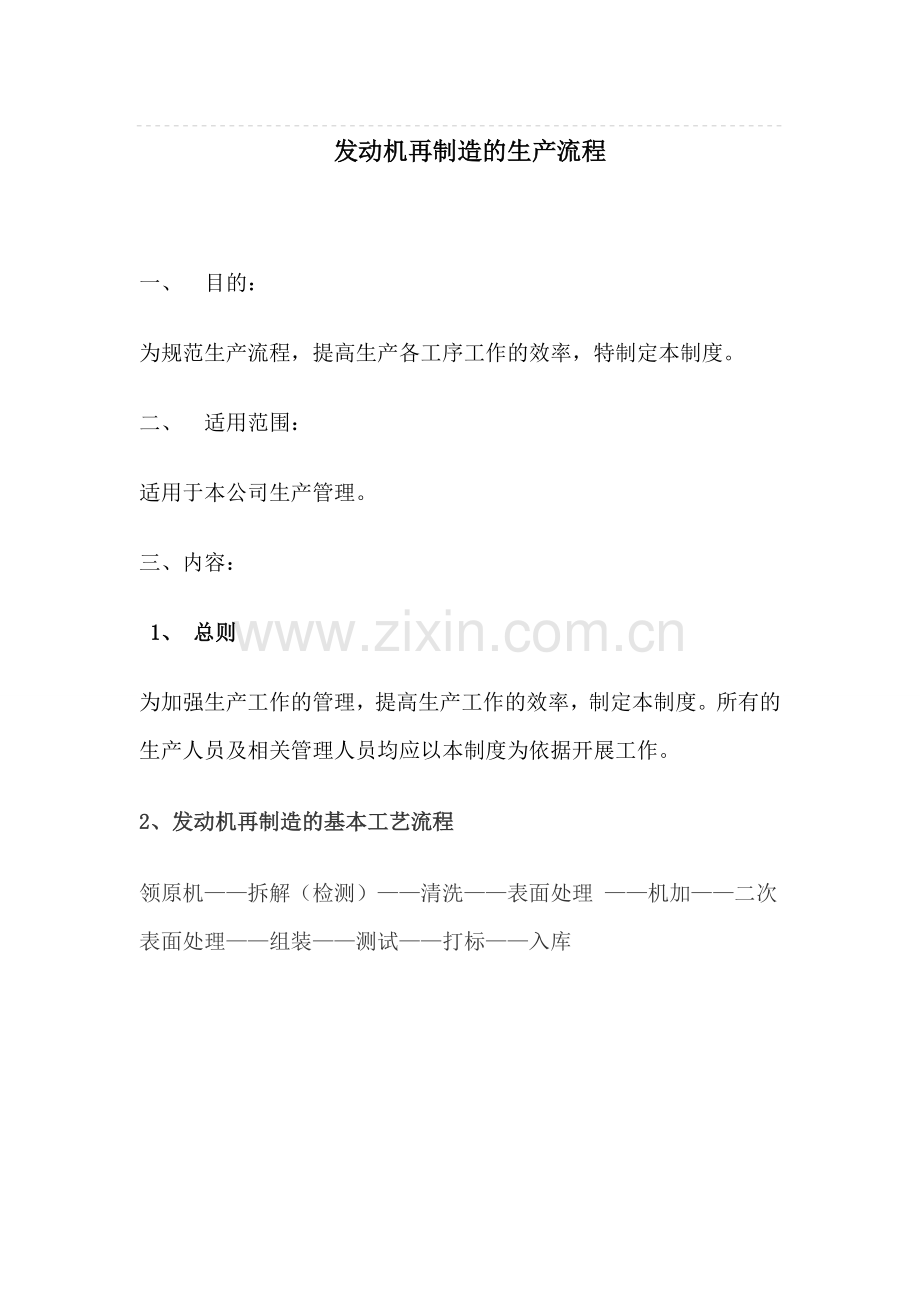

2发动机再制造的生产流程一、 目的：为规范生产流程，提高生产各工序工作的效率，特制定本制度。二、 适用范围：适用于本公司生产管理。三、内容： 1、 总则为加强生产工作的管理，提高生产工作的效率，制定本制度。所有的生产人员及相关管理人员均应以本制度为依据开展工作。2、发动机再制造的基本工艺流程领原机拆解（检测）清洗表面处理 机加二次表面处理组装测试打标入库领原机 拆解检件 采购报件清洗检件抛光表面处理喷沙机加（镗缸、磨轴）外协加工二次表面处理组装测试打标入库流程图说明一 领原机：满足销售要求，跟据销售订单，领取原机进行再制造生产。二 拆解：发动机的拆解按生产要求应先拆解，后分类，再检件，最后再归类放好移交下工序。 准备工具 零部件分类： 区分有用采购报件检件 金属、铝、拆解塑料、其他 与不可用的归类放好移交下工序拆解步骤和检件的关健点：1. 用工具拆解发动机上的附件，拆掉放进附件放置车内。用螺杆锁紧发动机两边进排气口螺丝孔，然后用吊机将发动机吊起来固定到翻转架上，把固定螺丝锁紧。 检查：发动机外观是否有损伤，2. 拆下气门室盖螺丝检查， 检查：气门室盖外观。3. 拆下时规盖螺丝检查缸体上有没有黑色胶垫， 检查：胶垫是否完好。4. 拆下正时链条和挡链板 检查：是否磨损。5. 拆解缸盖凸轮轴螺丝，用工具一次把凸轮轴螺丝松开，用磁铁一次把液压顶杯吸出来放进蓝色零件放置车内。用工具把缸盖螺丝拆掉， 检查：凸轮轴是否有烧伤拉痕损坏，螺丝和螺丝孔是否滑牙。6. 拆下活塞和连杆瓦、连杆是否可以用，用铁丝按圈数绑在连杆上做标记。检查：活塞和连杆瓦活塞7. 拆下曲轴瓦检查曲轴瓦是否可用， 检查：曲轴瓦检查曲轴瓦是否可用，曲轴有没有烧伤拉痕损坏。按以上检查情况申报需购买的零件，生产跟单负责跟进进度。三 清洗： 零部件的清洗按工艺要求进行分类清洗。清洗操作时必须佩戴规定的劳保用品（工作帽、戴口罩、系围裙、手套、鞋）。清洗步骤和关健点：1. 把拆下来的合格的缸体、缸盖、时规盖、油底壳放在小车子里把表面的胶抛掉。2. 把超声波清洗机加热到45度，把抛光好的缸体、缸盖、时规盖放进超声波里清洗，时间控制在10分钟以内（时间过长零件掉亮度）。3. 清洗凸轮轴时仔细吹水把表面的油脂清洗干净。4. 清洗缸体、缸盖、时规盖要仔细检查孔和低凹处是否清洗干净（难清洗位置使用高压水枪清洗）。5. 清洗完缸体、缸盖吹干水，烘烤干。6. 清洗完的凸轮轴、瓦架、螺丝、曲轴用防锈油刷一次。在清洗中再对零件重新检件一次，避免拆解时有遗漏。再报件进行采购，由生产跟单跟进。四 表面处理；机加：抛光二次清洗外协加工表面处理 镗缸、磨轴 喷沙 （采购跟进外协加工）表面处理（抛光、喷沙）步骤和关健点：1. 先用螺丝把缸体表面的螺丝孔堵死，用胶布把缸体螺丝口粘好，把多余的胶布用刀片割掉（注意保护好螺牙）。2. 瓦架用钢丝紧固，然后用胶布把瓦架的表面粘好，多余胶布割掉（打沙时不要打到瓦架表面）。3. 打沙要把缸体、缸盖、时规盖、油底本色打出来（没打好表面会出现黑点）。4. 洗好的缸体、缸盖、时规盖锥丝牙（注意锥丝牙要沾点机油锥，保证丝牙完好美观），锥丝牙一定要找好相对应的丝锥。机加进行机加加工或外协加工烧焊、铣边、镗缸、磨轴、镶丝芽、取丝芽等加工。保证各个磨擦面具备良好配合，采购专员进行外协跟进，品管员检查外协工件加工质量并作测试。五 二次清洗：1. 洗好的缸体用清洗液把表面的油脂清洗干净，不要把外面的亮面刮花，清洗干净后用高压水枪冲水，把里面的油脂.砂子清洗干净再用气枪吹干烤干。2. 缸盖用清洗液把表面的油脂清洗干净（用水枪仔细把里面的油口反复清洗）后吹干烤干。3. 气门室盖、有地、时规盖用清洗液把表面的油脂和砂子清理干净（用水枪仔细把里面的油口、水道清洗干净）。六 组装：二次清洗 测试组装购回的零件 品管员检查 零件是否合格 组装的步骤和关健点：1. 先把缸盖装好，把气门间隙调好。检查：隙尺测试间隙是否符合要求。2. 把缸体装在翻转架上固定好，检查：把曲轴瓦一次拿过来放在瓦架里用千分尺测量曲轴瓦曲轴瓦的间隙是否合格（可用）；杆瓦的间隙是否合格（可 用）。3. 把曲轴装在缸体上用工具把螺丝一次打进。检查：曲轴转动是否正常（螺丝要均匀打紧）。4. 把活塞环装好。检查：活塞环的间隙是否合格（可用），注意活塞环间隙一环30，二环43。5. 装活塞时注意不要捧到曲轴。检查：曲轴表面就否有损坏。6. 装缸盖时要注意螺丝用均匀的扭力，从中间依次到两边扭紧。7. 装凸轮轴检查：凸轮轴摇臂是否装好（装好后用工具摇动几圈检查是否装好）。8. 装正时链条、挡链板、机油泵（凸轮轴在一缸的位置，曲轴的一缸的上止点装好链条、挡链板）。检查：链条是否装好，正时是否安要求校正。9. 装时规盖钱要把表面的油要擦干净。检查：是否有黑色的胶垫，再进行打胶，打胶时一定要注意打均匀放置漏油。10. 把机油泵滤网装好（防止机油压力不足）。11. 装油底前要把表面的油要擦干净，打胶时打均匀防止漏油。12. 装气门室盖要把火花塞胶圈装好再装气门室盖垫，再装气门室盖。六测试再制造的发动机进行点火热试，按接好各配件，启动运行2小时，测试再制造机体的性能是否达到要求。检查：是否能起动；是否有杂音；废气排放情况；运行中的发热情况；机体的震动情况等。作记录相关参数。七打标在再制造发动机上激光铸上再制造字样并铸上本公司商标。生产助理打印条码标签加贴条码标签。填写入库单入库。八 入库根据入库单进行入库，并做好入库台帐，分类存放。
