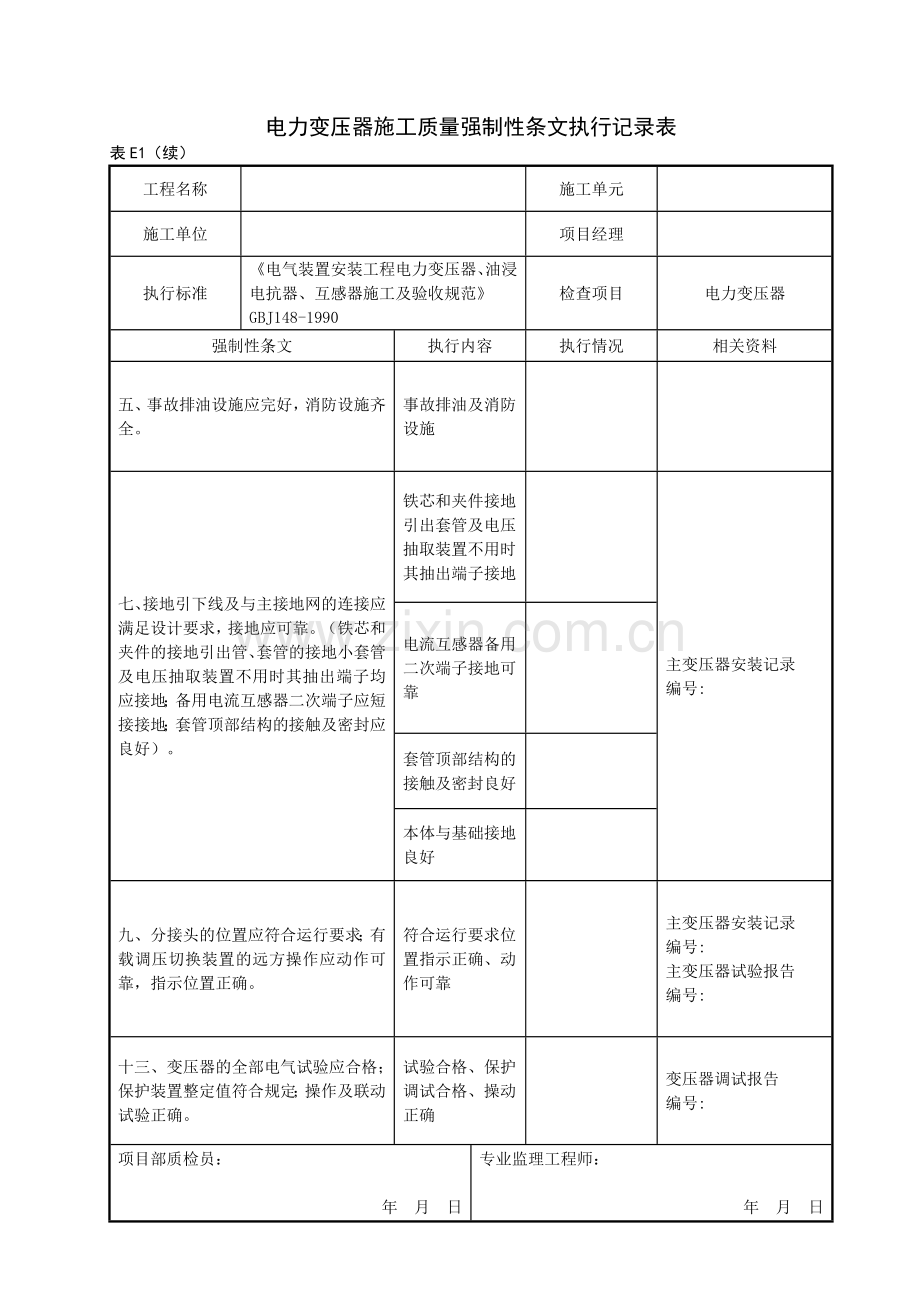

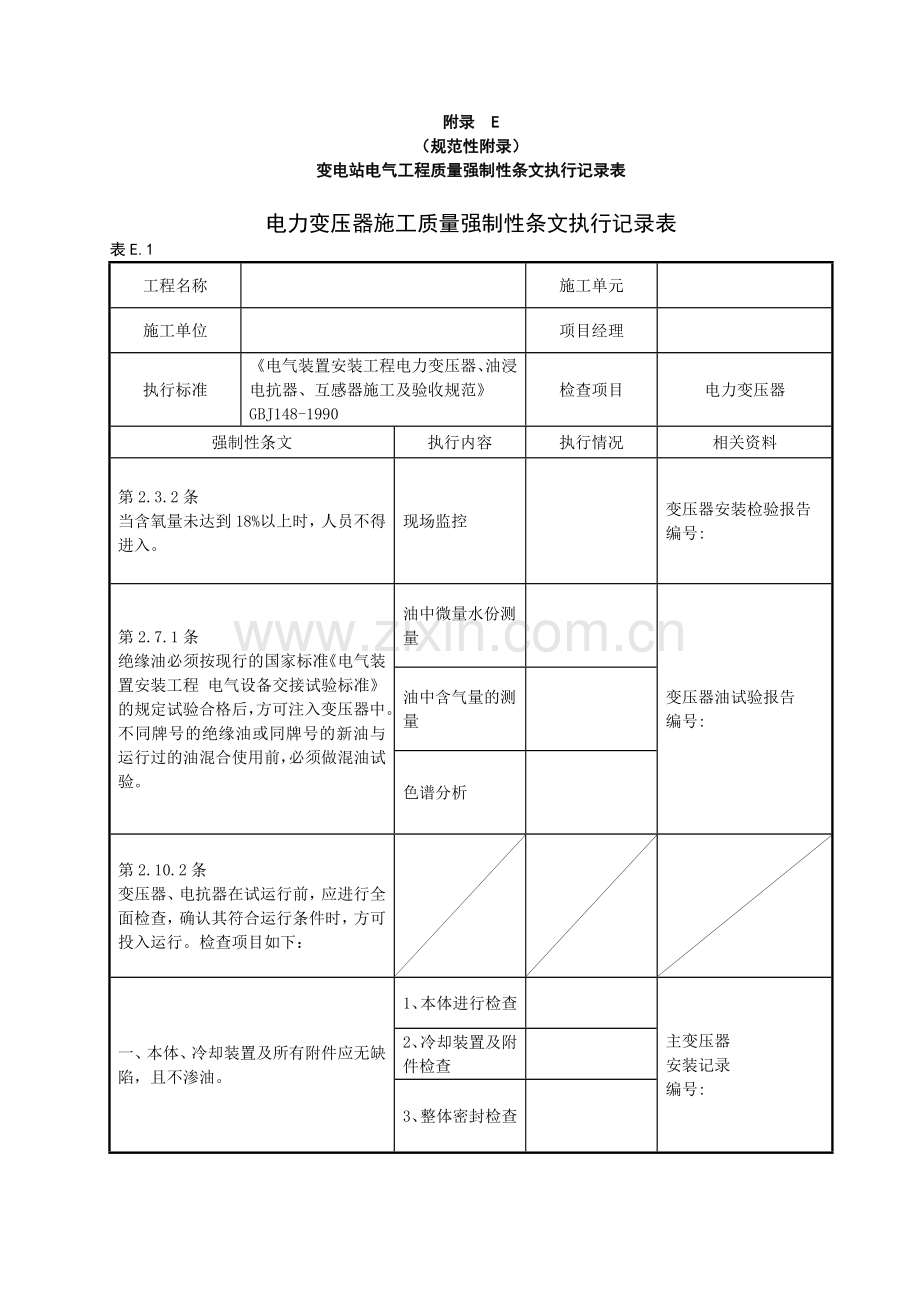

附录 E（规范性附录）变电站电气工程质量强制性条文执行记录表电力变压器施工质量强制性条文执行记录表表E.1工程名称施工单元施工单位项目经理执行标准电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-1990检查项目电力变压器强制性条文 执行内容执行情况相关资料第2.3.2条当含氧量未达到18%以上时，人员不得进入。现场监控变压器安装检验报告编号:第2.7.1条绝缘油必须按现行的国家标准电气装置安装工程 电气设备交接试验标准的规定试验合格后，方可注入变压器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。油中微量水份测量变压器油试验报告编号:油中含气量的测量色谱分析第2.10.2条变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。1、本体进行检查主变压器安装记录编号:2、冷却装置及附件检查3、整体密封检查电力变压器施工质量强制性条文执行记录表表E1（续）工程名称施工单元施工单位项目经理执行标准电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-1990检查项目电力变压器强制性条文 执行内容执行情况相关资料五、事故排油设施应完好，消防设施齐全。事故排油及消防设施七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。（铁芯和夹件的接地引出管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好）。铁芯和夹件接地引出套管及电压抽取装置不用时其抽出端子接地主变压器安装记录编号:电流互感器备用二次端子接地可靠套管顶部结构的接触及密封良好本体与基础接地良好九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。符合运行要求位置指示正确、动作可靠主变压器安装记录编号:主变压器试验报告编号:十三、变压器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。试验合格、保护调试合格、操动正确变压器调试报告编号:项目部质检员：年 月 日专业监理工程师：年 月 日油浸电抗器施工质量强制性条文执行记录表表E.2工程名称施工单元施工单位项目经理执行标准电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-1990检查项目油浸电抗器强制性条文 执行内容执行情况相关资料第2.3.2条当含氧量未达到18%以上时，人员不得进入。现场监控电抗器安装记录编号:第2.7.1条绝缘油必须按现行的国家标准电气装置安装工程 电气设备交接试验标准的规定试验合格后，方可注入电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。油中微量水份测量绝缘油试验报告编号:油中含气量的测量色谱分析第2.10.2条变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。本体进行检查电抗器安装记录编号:冷却装置及附件检查整体密封油浸电抗器施工质量强制性条文执行记录表表E.2（续1）工程名称施工单元施工单位项目经理执行标准电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-1990检查项目油浸电抗器强制性条文 执行内容执行情况相关资料五、事故排油设施应完好，消防设施齐全。事故排油消防设施电抗器油池施工记录编号:七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。 铁芯和夹件的接地引出管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。铁芯和夹件接地引出套管及电压抽取装置不用时其抽出端子接地电抗器安装记录编号:电流互感器备用二次端子接地可靠套管顶部结构的接触及密封应良好本体与基础接地良好九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。符合运行要求位置指示正确、动作可靠电抗器安装记录编号:电抗器试验报告编号:十三、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。电抗器试验合格、保护装置调试合格电抗器调试报告编号:操动正确项目部质检员：年 月 日专业监理工程师：年 月 日六氟化硫断路器施工质量强制性条文执行记录表表E.3工程名称施工单元施工单位项目经理执行标准电气装置安装工程高压电器施工及验收规范GBJ147-1990检查项目六氟化硫断路器强制性条文 执行内容执行情况相关资料第4.4.1条 在验收时，应进行下列检查：六氟化硫断路器安装记录编号:三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。分合闸指示标志正确 分合闸线圈铁芯动作检查正常辅助开关动作正确可靠四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。密度继电器报警闭锁值应符合规定密度继电器报警闭锁值:六氟化硫断路器试验报告编号:电气传动正确五、六氟化硫气体压力、泄漏率和含水量应符合规定。六氟化硫气体压力、六氟化硫气体压力:六氟化硫断路器试验报告编号:六氟化硫断路器安装记录编号：六氟化硫气体含水量六氟化硫气体含水量:六氟化硫气体检漏六氟化硫气体检漏情况:六、接地良好。牢固，导通六氟化硫安装记录编号:项目部质检员：年 月 日专业监理工程师：年 月 日油浸互感器施工质量强制性条文执行记录表表E.4工程名称施工单元施工单位项目经理执行标准电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范BJ148-1990检查项目油浸互感器强制性条文 执行内容执行情况相关资料第2.7.1条绝缘油必须按现行的国家标准电气装置安装工程 电气设备交接试验标准的规定试验合格后，方可注入互感器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。油中微量水份测量油中微量水份:互感器绝缘油试验报告编号:油中含气量的测量油中含气量:色谱分析项目部质检员：年 月 日专业监理工程师：年 月 日母线施工质量强制性条文执行记录表表E.5工程名称施工单元施工单位项目经理执行标准电气装置安装工程母线装置施工及验收规范GBJ149-1990检查项目母线强制性条文 执行内容执行情况相关资料第2.4.9条母线施焊前，焊工必须经过考试合格。资格证特殊工种上岗证书号：考试记录考试记录项目部质检员：年 月 日专业监理工程师：年 月 日电缆施工质量强制性条文执行记录表表E.6工程名称施工单元施工单位项目经理执行标准电气装置安装工程电缆线路施工及验收规范GB50168-2006检查项目电缆强制性条文 执行内容执行情况相关资料第4.2.9条金属电缆支架全长均应有良好的接地。全长接地电缆支架（桥架）制作及安装记录编号：第5.2.6条直埋电缆在直线段每隔50100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。标志设置明显直埋电缆敷设记录编号：第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。施工措施电缆施工措施电缆敷设记录编号：施工情况项目部质检员：年 月 日专业监理工程师：年 月 日接地装置施工质量强制性条文执行记录表表E.7工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料第3.1.1条电气装置的下列金属部分，均应接地或接零：1 电气装置的下列金属部分，均应接地或接零：电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；接地良好设备安装记录编号：2 电气设备的传动装置；接地良好设备安装记录编号：3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；接地良好屋外配电装置及金属遮栏及金属门的施工措施和记录编号:4 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；接地良好二次设备安装记录编号:5 交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；接地良好电缆敷设施工记录编号:6 电缆桥架、支架和井架；接地良好电缆桥架施工记录编号:7 装有避雷线的电力线路杆塔；接地良好接地工程施工记录编号:8 装在配电线路杆上的电力设备；接地良好设备安装施工记录编号:9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷的架空电力线路的金属杆塔和钢筋混凝土杆塔；接地良好接地工程施工记录编号:10 承载电气设备的构架和金属外壳；接地良好接地工程施工记录编号:11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分；接地良好设备施工记录编号:接地装置施工质量强制性条文执行记录表表E.7（续1）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料12 气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体；接地良好GIS安装记录编号:13 电热设备的金属外壳；接地良好电热设备安装记录编号:14 铠装控制电缆的金属护层；接地良好控制电缆施工记录编号:15 互感器二次绕组。短路后可靠接地互感器安装记录编号：第3.1.3条需要接地的直流系统的接地装置应符合下列要求：1 能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。接地敷设直流设备施工记录编号:3 直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接直流设备施工记录编号:当无绝缘隔离装置时，相互间的距离不小于1m第3.1.4条接地线不应作其他用途；接地用途第3.2.4人工接地网的敷设应符合以下规定：1 人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半；接地网敷设接地装置安装记录编号:2 接地网内应敷设水平均压带，按等间距或不等间距布置；接地网敷设接地装置安装记录编号:接地装置施工质量强制性条文执行记录表表E.7（续2）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料3 35KV及以上变电站接地网边缘经常有人出入的走道处，应铺设碎石、沥青路面或在地下装设2条与接地网相连的均压带。接地网敷设接地装置安装记录（附图）编号:第3.2.5除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的可采用圆钢、和扁钢，垂直敷设的可采用角钢和钢管。腐蚀比较严重地区的接地装置，应适当加大截面，或采用阴极保护等措施。接地材质、规格接地装置安装记录编号:判断腐蚀强弱不得采用铝导体作为接地体或接地线。当采用扁铜带、铜绞线、铜棒、铜包钢绞线、钢镀铜、铝包铜等材料作接地装置时，其连接应符合本规范的规定。接地材质接地装置安装记录编号：接地连接第3.2.9条不得利用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作接地线。蛇皮管两端应采用自固接头或软管接头，且两端应采用软铜线连接。接地连接接地装置安装记录编号：第331接地体顶面埋设深度应符合设计规定。当无规定时，不应小于0.6m。角钢、钢管、铜棒、铜管等接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置连接（焊接）部位外侧100mm范围内应做防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。埋设深度接地装置安装记录编号:防腐范围防腐处理接地装置施工质量强制性条文执行记录表表E.7（续3）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料第3.3.3条接地线应采取防止发生机械损伤和化学腐蚀的措施。在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，均应用钢管或角钢等加以保护。接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。热镀锌钢材焊接时将破坏热镀锌防腐，应在焊接痕外100mm内做防腐处理。防护措施接地装置制作安装记录编号:防腐措施第3.3.4条接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。接地干线在不同的两点及以上与接地网相连接点数：接地装置制作安装记录编号:自然接地体在不同的两点及以上与接地干线或接地网相连接点数：第3.3.5条每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接。严禁在一个接地线中串接几个需要接地的电气装置。重要设备和设备构架应有两根与主地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定及机械强度的要求，连接引线应便于定期进行检查测试。连接方式接地装置制作安装记录编号:连接点热稳定及机械强度连接引线应便于定期进行检查测试第3.3.11条当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。电缆头接地线接地位置电缆施工记录编号:电缆试验报告编号：对地绝缘绝缘电阻：第3.3.12发电厂、变电所电气装置下列部位应专门敷设接地线直接与接地体或接地母线连接：接地装置施工质量强制性条文执行记录表表E.7（续4）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料1 发电机机座或外壳、出线柜，中性点柜的金属底座和外壳、封闭母线的外壳；连接方式设备接地施工记录编号：2 高压配电装置的金属外壳；连接方式高压配电装置施工记录编号：3 110KV及以上钢筋混凝土构件支座上电气设备金属外壳；连接方式设备安装记录编号：4 直接接地或经消弧线圈接地的变压器、旋转电机的中性点；连接方式设备安装记录编号：5 高压并联电抗器中性点所接消弧线圈、接地电抗器、电阻器等的接地端子；连接方式设备安装记录编号：6 GIS接地端子；连接方式封闭式组合电器安装及调整记录编号：7 避雷器、避雷针、避雷线等接地端子。连接方式避雷器、避雷针、避雷线接地安装记录编号：第3.3.13避雷器应用最短的接地线与主接地网连接。直线连接第3.3.14全封闭组合电器的外壳应按制造厂规定接地；法兰片间应采用跨接连接，并应保证良好电气通路。组合电器外壳接地封闭式组合电器安装及调整记录编号：法兰片采用跨接 连接可靠第3.3.15条高压配电间隔和静止补偿装置的栅栏门绞链处应用软铜线连接，以保持良好接地。软铜线连接接地装置施工质量强制性条文执行记录表表E.7（续5）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料第3.3.16条高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地，并宜与接地干线连接。与高频滤波器相连的射频电缆应全程伴随100mm2以上的铜质接地线。屏蔽外壳接地设备安装记录编号：射频电缆敷设记录编号：射频电缆接地方式规格、材质第3.3.19条保护屏应装有接地端子，并用截面不小于4mm2的多股铜线和接地网直接连通。装设静态保护的保护屏，应装设连接控制电缆屏蔽层的专用接地铜排。各盘的专用接地铜排互相连接成环，与控制室的屏蔽接地网连接。用截面不小于100mm2的绝缘导线或电缆将屏蔽电网与一次接地网直接相连。保护屏接地方式控制及保护屏台安装记录编号：二次回路检查及接线记录编号保护屏接地材质、规格屏蔽电网与一次接地网连材质、规格第3.4.1条接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，应用镀锌螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接、压接、热剂焊（放热焊接）方式连接。用螺栓连接时应设防松螺帽或防松垫片，螺栓连接处的接触面应按现行国家标准电气装置安装工程 母线装置施工及验收规范GBJ149规定处理。不同材料接地体间的连接应进行处理。连接方式接地装置制作安装记录编号:连接牢固、可靠第3.4.2条接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：1 扁钢为其宽度的2倍（且至少3个棱边焊接）；搭接长度宽度：长度：接地装置制作安装记录编号:焊接面接地装置施工质量强制性条文执行记录表表E.7（续6）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料2 圆钢为其直径的6倍；搭接长度直径：搭接长度：接地装置制作安装记录编号:3 圆钢与扁钢连接时，其长度为圆钢直径的6倍；搭接长度直径：搭接长度：接地装置制作安装记录编号:4 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。焊接可靠接地装置制作安装记录编号:第3.4.3条接地体（线）为铜与铜或铜与钢之间的连接工艺采用热剂焊（放热焊接）时，其熔接接头必须符合下列规定：1 被连接的导体必须完全包在接头里；熔焊要求2 要保证连接部位的金属完全熔化，连接牢固；熔焊要求3 热剂焊（放热焊接）接头的表面应平滑；熔焊要求4 热剂焊（放热焊接）接头应无贯穿性的气孔。熔焊要求第3.4.8条发电厂、变电站GIS的接地线及其连接应符合以下要求：1 GIS基座上的每一根接地母线，应采用分设其两端的接地线与发电厂或变电站的接地装置连接。接地线应与GIS区域环形接地母线连接。接地母线较长时，其中部应另加接地线，并连接至接地网；两端连接封闭式组合电器安装及调整记录编号：与主接地网连接2 接地线与GIS接地母线应采用螺栓连接方式；连接方式封闭式组合电器安装及调整记录编号：接地装置施工质量强制性条文执行记录表表E.7（续7）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料3 当GIS露天布置或装设在室内与土壤直接接触的地面上时，其接地开关、氧化锌避雷器的专用接地端子与GIS接地母线的连接处，宜装设集中接地装置；装设集中接地装置4 GIS室内应敷设环形接地母线，室内各种设备需接地的部位应以最短路径与环形接地母线连接。GIS置与室内楼板上时，其基座下的钢筋混凝土地板中的钢筋应焊接成网，并和环形接地母线连接。最短路径隐蔽工程记录编号：钢筋焊接成网环形接地母线连接第3.5.1条避雷针（线、带、网）的接地，除应附合本章上述有关规定外，尚应遵守下列规定：1 避雷针（带）与引下线之间的连接应采用焊接或热剂焊（放热焊接）；连接方式避雷针接地装置安装记录编号:2 避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施；防腐措施避雷针接地装置安装记录编号:3 建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的1.51.8 m处设置断接卡，断接卡应加保护措施；设置断接卡避雷针接地装置安装记录编号：保护措施4 装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接；两点对称避雷针接地装置安装记录编号：5 独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面；安装距离避雷针接地装置安装记录编号：均压措施接地装置施工质量强制性条文执行记录表表E.7（续8）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料6 独立避雷针（线）应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m；集中接地装置避雷针接地装置安装记录编号：沿接地体长度7 独立避雷针的接地装置与接地网的地中距离不应小于3m；地中距离避雷针接地装置安装记录编号：8 发电厂、变电站配电装置的架构或屋顶上的避雷针（含悬挂避雷线的构架）应在其附近装设集中接地装置，并与主接地网连接。设置集中接地装置避雷针接地装置安装记录编号：与主接地网连接第3.5.2条建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连成一个整体。连成整体避雷针接地装置安装记录编号：第3.5.3条装有避雷针和避雷线的构架上的照明灯电源线，必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的导线。电缆的金属护层或金属管必须接地，埋入土壤中的长度应在10m以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。电缆保护方式避雷针接地装置安装记录编号：保护层接地埋入长度第3.5.5条避雷针（网、带）及其接地装置，应采取自下而上的施工程序。首先安装集中接地装置，后安装引下线，最后安装接闪器。施工程序第3.6.1条携带式电气设备应用专用芯线接地，严禁利用其他用电设备的零线接地；零线和接地线应分别与接地装置相连接。专用芯接地分别连接接地装置施工质量强制性条文执行记录表表E.7（续9）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料第3.6.2条携带式电气设备的接地线应采用软铜绞线，其截面不小于1.5mm2。接地线材质接地线规格第3.7.10条接地线与杆塔的连接应接触良好可靠，并应便于打开测量接地电阻。接地良好便于打开第3.7.11条架空线路杆塔的每一腿都应与接地体引下线连接，通过多点接地以保证可靠性。每腿接地第3.8.3条位于发电厂、变电站或开关站的通信站的接地装置应至少用2根规格不小于40mm4mm的镀锌扁钢与厂、站的接地网均压相连。材质、数量规格均压相连第3.8.8条连接两个变电站之间的导引电缆的屏蔽层必须在离变电站接地网边沿50-100m处可靠接地，以大地为通路，实施屏蔽层的两点接地。一般可在进变电站前的最后一个工井处实施导引电缆的屏蔽层接地。接地极的接地电阻R4。接地点的位置两点接地接地电阻第3.8.9条屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内前应水平直埋10m以上，埋深应大于0.6m，电缆屏蔽层和铁管两端接地，并在入口处接入接地装置。如不能埋入地中，至少应在金属管道室外部分沿长度均匀分布在两处接地，接地电阻应小于10；在高土壤电阻率地区，每处的接地电阻不应大于30，且应适当增加接地处数。埋设深度埋设长度两处接地接地电阻接地装置施工质量强制性条文执行记录表表E.7（续10）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料第3.8.10条微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔连接，在机房入口处与接地装置再连接一次；馈线较长时应在中间加一个与塔身的连接点；室外馈线桥始末两端均应和接地装置连接。馈线连接馈线桥连接第3.8.11条微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，金属外皮或金属管至少应在上下两端与塔身金属结构连接，进机房前应水平直埋10 m以上，埋深应大于0.6m； 电缆保护方式连接方式埋设长度埋设深度第3.9.1条110kV及以上中性点有效接地系统单芯电缆的电缆终端金属护层，应通过接地刀闸直接与变电站接地装置连接。连接方式第3.9.4条110kV以下三芯电缆的电缆终端金属护层应直接与变电站接地装置连接。连接方式接地装置施工质量强制性条文执行记录表表E.7（续11）工程名称施工单元施工单位项目经理执行标准电气装置安装工程接地装置施工及验收规范GB50169-2006检查项目接地装置强制性条文 执行内容执行情况相关资料第3.10.2条配电变压器等电气装置安装在由其供电的建筑物内的配电装置室时，其接地装置应与建筑物基础钢筋相连。与基础钢筋相连第3.10.3条引入配电装置室的每条架空线路安装的避雷器的接地线，应与配电装置室的接地装置连接，但在入地处应敷设集中接地装置。与配电装置室接地连接敷设集中接地装置第3.11.3条接地装置的安装应符合以下要求：1 接地极的型式、埋入深度及接地电阻值应符合设计要求；埋深接地装置制作安装记录编号:型式接地电阻接地电阻：2 穿过墙、地面、楼板等处应有足够坚固的机械保护措施；保护措施接地装置制作安装记录编号:3 接地装置的材质及结构应考虑腐蚀而引起的损伤。必要时采取措施，防止产生电腐蚀。保护措施项目部质检员：年 月 日专业监理工程师：年 月 日旋转电机施工质量强制性条文执行记录表表E.8工程名称施工单元施工单位项目经理执行标准电气装置安装工程旋转电机施工及验收规范GB50170-1992检查项目旋转电机强制性条文执行内容执行情况相关资料第2.1.3条采用条型底座的电机应有2个及以上明显的接地点。明显接地第2.3.6条进入定子膛内工作时，应保持洁净，严禁遗留金属件；不得损伤绕组端部和铁芯。保持洁净第2.3.8条穿转子时，不得碰伤定子绕组或铁芯。转子保护第2.3.12条电机的引线及出线的安装应符合下列要求：1 引线及出线的接触面良好、清洁、无油垢，镀银层不应锉磨；良好、清洁2 引线及出线的连接应使用力矩扳手紧固，当采用钢质螺栓时，连接后不得构成闭合磁路；用力矩扳手紧固 连接后不得构成闭合磁路3 大型发电机的引线及出线连接后，应做相关试验检查，接制造厂的规定进行绝缘包扎处理。绝缘包扎处理项目部质检员：年 月 日专业监理工程师：年 月 日盘、柜、及二次回路结线施工质量强制性条文执行记录表表E.9工程名称施工单元施工单位项目经理执行标准电气装置安装工程 盘、柜及二次回路结线施工及验收规范GB50171-1992检查项目盘、柜、及二次回路结线强制性条文执行内容执行情况相关资料第2.0.9条手车式柜的安装尚应符合下列要求：一、检查防止电气误操作的“五防”装置齐全，并动作灵活可靠。“五防”装置齐全手车式柜安装记录编号:动作灵活可靠项目部质检员：年 月 日专业监理工程师：年 月 日35kV及以下架空电力线路施工质量强制性条文执行记录表表E.10工程名称施工单元施工单位项目经理执行标准电气装置安装工程 35kV及以下架空电力线路施工及验收规范GB50171-1992检查项目35kV及以下架空电力线路强制性条文执行内容执行情况相关资料第4.0.15条35kV架空电力线路的瓷悬式绝缘子，安装前应采用不低于5000V的兆欧表逐个进行绝缘电阻测定。在干燥情况下，绝缘电阻值不得小于500M。绝缘电阻测定绝缘电阻值：绝缘子试验报告：编号:项目部质检员：年 月 日专业监理工程师：年 月 日低压电器施工质量强制性条文执行记录表表E.11工程名称施工单元施工单位项目经理执行标准电气装置安装工程 低压电器施工及验收规范GB50254-1996检查项目低压电器强制性条文执行内容执行情况相关资料2.0.4电器的外部接线,应符合下列要求:2.0.4.3 电源侧进线应接在进线端,即固定触头接线端；负荷侧出线应接在出线端,即可动触头接线端。进出线接线方式2.0.4.6 连接处不同相的母线最小电气间隙，应符合表2.0.4的规定。最小电气间隙3.0.2低压断路器的安装，应符合下列要求：3.0.2.2低压断路器与熔断器配合使用时，熔断器应安装在电源侧。熔断器安装位置3.0.3低压断路器的接线，应符合下列要求：3.0.3.1 裸露在箱体外部且易触及的导线端子，应加绝缘保护。导线端子的绝缘保护5.0.1住宅电器的安装应符合下列要求：5.0.1.1 集中安装的住宅电器，应在其明显部位设警告标志。警告标志5.0.1.2 住宅电器安装完毕，调整试验合格后，宜对调整机构进行封锁处理。机构的封锁处理7.0.3 按钮的安装应符合下列要求：7.0.3.3 集中在一起安装的按钮应有编号或不同的识别标志，“紧急”按钮应有明显标志，并设保护罩。按钮有明显标志保护罩的设置10.0.1熔断器及熔体的容量，应符合设计要求，并核对所保护电气设备的容量与熔体量相匹配；对后备保护、限流、自复、半导体器件保护等有专用功能的熔断器，严禁替代。熔断器及熔体的容量专用熔断器设置10.0.5安装具有几种规格的熔断器，应在底座旁标明规格。熔断器规格10.0.8螺栓式熔断器安装，其底座严禁松动，电源应接在熔芯引出端子上。电源引接位置项目部质检员：年 月 日专业监理工程师：年 月 日附表表2.0.4额定电压（V）最小电气间隙（mm）
