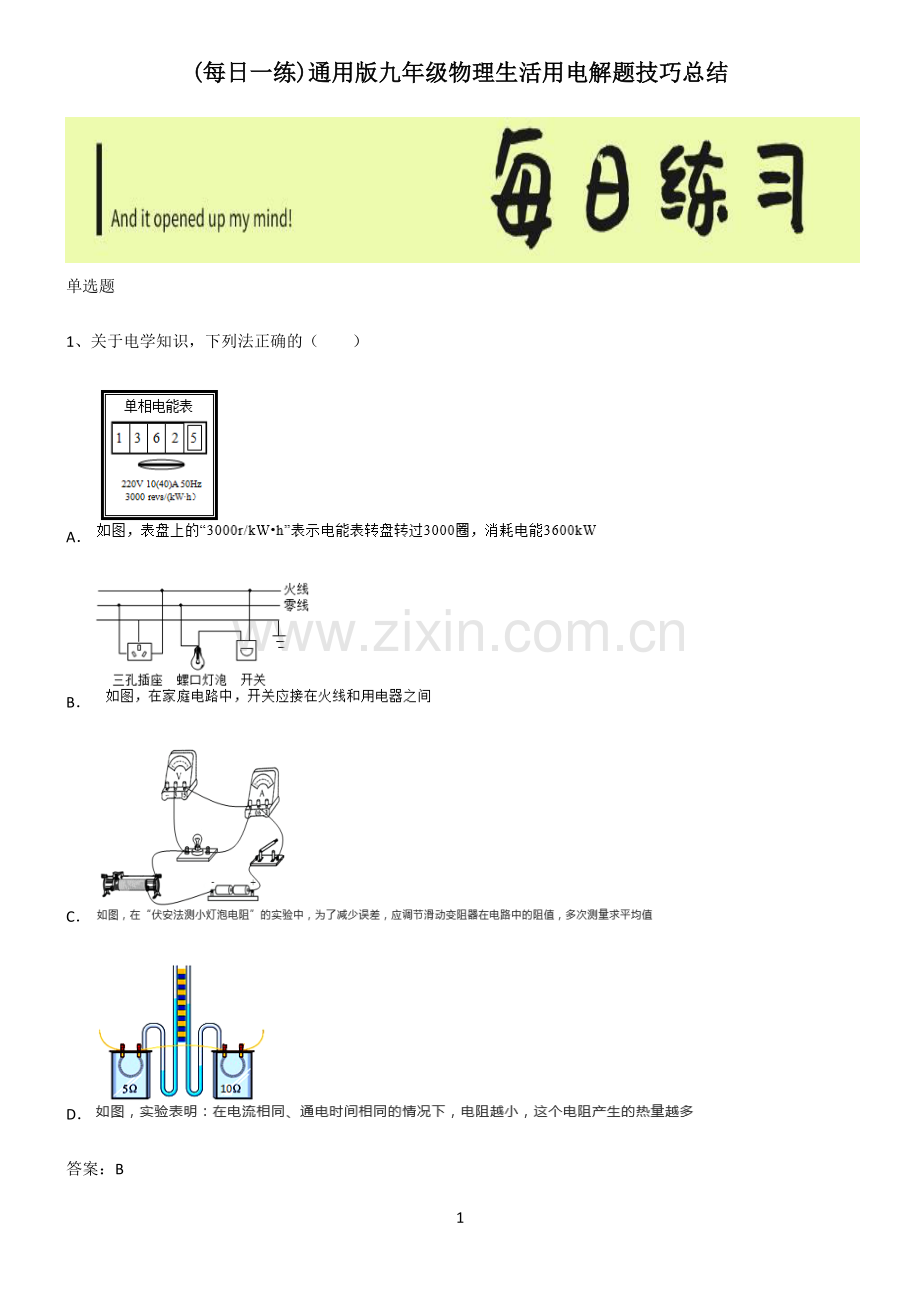

1、1 (每日一练每日一练)通用版九年级物理生活用电解题技巧总结通用版九年级物理生活用电解题技巧总结 单选题 1、关于电学知识,下列法正确的()A B C D 答案:B 2 解析:A、“3000r/kWh”表示电路中每消耗 1kWh 的电能,电能表的转盘转 3000 转,故 A 错误;B、在家庭电路中,开关要接在火线和灯之间,这样断开开关时,灯没有电,便于维修或换灯泡,三孔插座“左零、右火、上地”,故 B 正确;C、由于灯丝电阻随温度的升高而增大,在“伏安法测小灯泡电阻”的实验中,调节滑动变阻器在电路中的阻值,多次测量求平均值无意义,故 C 错误;D、由 Q=I2Rt 可知在电流相同、通电时间相同

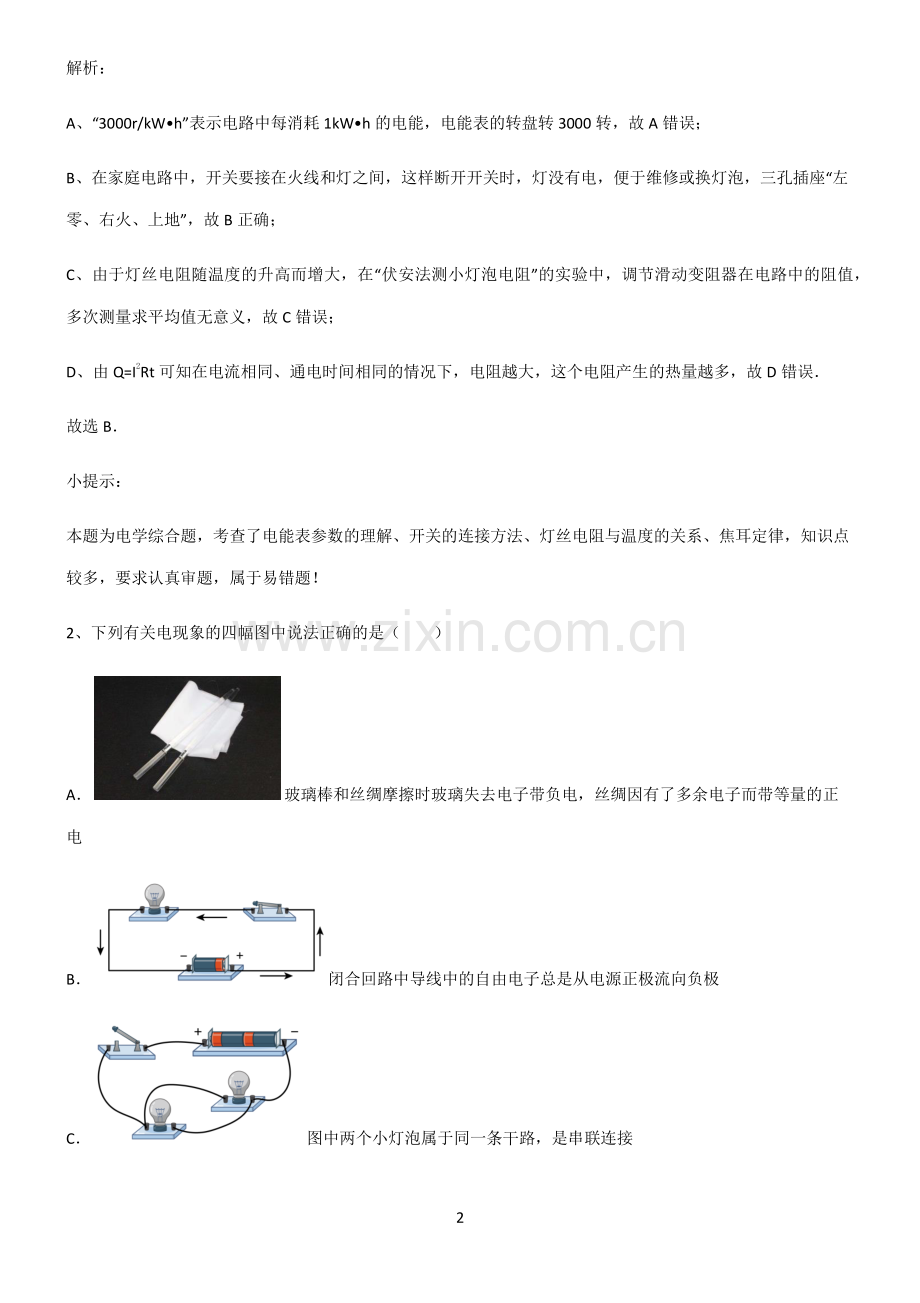

2、的情况下,电阻越大,这个电阻产生的热量越多,故 D 错误 故选 B 小提示:本题为电学综合题,考查了电能表参数的理解、开关的连接方法、灯丝电阻与温度的关系、焦耳定律,知识点较多,要求认真审题,属于易错题!2、下列有关电现象的四幅图中说法正确的是()A 玻璃棒和丝绸摩擦时玻璃失去电子带负电,丝绸因有了多余电子而带等量的正电 B 闭合回路中导线中的自由电子总是从电源正极流向负极 C 图中两个小灯泡属于同一条干路,是串联连接 3 D 三孔插座上方插孔内导线与大地相连,避免用电器外壳带电对人造成伤害 答案:D 解析:A玻璃棒与丝绸摩擦时,玻璃棒失去电子而带正电,丝绸由于得到电子而带等量负电,故 A 错
3、误;B闭合回路中,电源外部电流是由电源正极流向负极;电流方向规定为正电荷的定向移动的方向,导线靠电子导电,而自由电子带负电荷,所以在电源外部导线中的自由电子是从电源负极流向正极;在电源内部电流是由电源负极流向正极,所以在电源内部,导线中的自由电子是从电源正极流向负极,故 B 错误;C图示中,电路中的电流有两个支路,小灯泡分别在两个支路上,是并联连接,故 C 错误;D三孔插座上方插孔内导线与大地相连,而这个插孔通过插头与用电器的外壳相连,当外壳带电时可以将电荷及时导入大地,从而避免触电事故,故 D 正确。故选 D。3、关于家庭电路与安全用电的基本常识,下列说法中正确的是()A控制用电器的开关一定
4、要接在火线上 B保险丝熔断后,可用钢丝替代保险丝 C使用试电笔时,手指不能触碰试电笔上的金属笔尾 D把用电器的三脚插头改为两脚插头接在两孔插座上使用 答案:A 解析:A从安全用电的角度来分析,开关必须串联在火线和用电器之间,故 A 正确;B当用钢丝代替后,钢丝的熔点很高,温度即使升高到一定程度,它也不会自动熔断,起不到保护电路的作4 用,故 B 错误;C使用试电笔辨别火线和零线时,必须用手接触笔尾的金属体,故 C 错误;D用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故 D 错误。故选 A。4、图为试电笔的结构图。下列说法正确的是()A
5、使用试电笔验电时手不能接触笔尖 B使用试电笔时,若氖管发光,说明接触处与零线是连通的 C使用试电笔验电时手不要接触笔卡 D试电笔外壳是导体 答案:A 解析:ABC使用试电笔时,手不要接触试电笔前端的金属笔尖,必须接触试电笔的金属卡,试电笔的高值电阻和人串联在火线和大地之间,加在两者之间的电压是 220V,此时试电笔的高值电阻分担的电压很大,人体分担的电压很小,通过人体的电流很小,氖管发光,不会发生触电事故,故 A 正确,BC 错误;D为保证安全,试电笔的外壳需用绝缘材料制作,故 D 错误。故选 A。5、关于家庭电路,下列说法中正确的是()A我国家庭电路的电压为 110V B家庭电路中,同时工作
6、的用电器越多,总电阻越小 5 C家庭电路中总电流过大,空气开关跳闸,一定是发生了短路 D教室里的两个日光灯同时亮,同时熄灭,它们是串联的 答案:B 解析:A我国家庭电路的电压为 220V,故 A 错误;B家庭电路中,用电器是并联的,根据并联电路电阻特点可知,同时工作的用电器越多,总电阻越小,故 B正确;C家庭电路中总电流过大,可能是由于电路中用电器的总功率过大或短路引起的,故 C 错误;D教室里的两个日光灯同时亮,同时熄灭,但是它们的工作互不影响,所以它们是并联的,故 D 错误。故选 B。6、如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡
7、L0。当只闭合开关 S、S1时,灯泡 L0正常发光,灯泡 L1不发光;当只闭合开关 S、S2时,L0和 L2都呈暗红色(比正常发光状态暗得多)。由此可以确定()AL1灯头接线处断路 BL1灯头接线处短路 C开关 S1短路 DL2灯头接线处短路 答案:B 6 解析:当只闭合开关 S、S1时,灯泡 L0正常发光,说明灯泡 L0的两端接在了火线、零线上,即没有与其他用电器串联,且有电流通过,因为灯泡 L1不发光,说明灯泡 L1被短路。当只闭合开关 S、S2时,L0和 L2都呈暗红色(比正常发光状态暗得多),说明 L0和 L2两用电器两端的电压均未达到额定电压,因此 L0和 L2串联接入电路,各自两端
8、的电压均低于 220V,所以 L2是正常的。故 ACD 不符合题意,B 符合题意。故选 B。7、如图是某家庭电路的一部分,下列说法正确的是()A电冰箱接入三孔插座后其外壳与零线相连 B断开开关 S 时,用试电笔接触A点氖管发光,接触B点氖管不会发光 C闭合开关 S 时,电灯不亮,保险丝未烧断,可能是电灯短路 D保险丝烧断后可用铜丝代替 答案:B 解析:A电冰箱接入三孔插座后其外壳与地线相连,故 A 错误;B断开开关 S 时,A点带电,B点不带电,用试电笔接触A点氖管,发光,接触B点氖管不会发光,故 B 正确;C闭合开关 S 时,电灯不亮,保险丝未烧断,可能是电灯断路,故 C 错误;D保险丝烧断
9、后不可以用铜丝代替,铜丝的熔点较高,电路电流过高时,铜丝可能不会烧断,起不到保护作用,故 D 错误。故选 B。7 8、长短、粗细均相同的保险丝和铜丝,分别接到线路板上A、B间和C、D间,如图所示。移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好。下列说法错误的是 ()A保险丝的电阻比铜丝的大 B通过保险丝的电流比铜丝的大 C电流通过保险丝产生的热量比铜丝的多 D为了用电安全,禁止用铜丝代替保险丝 答案:B 解析:A由于保险丝的电阻率大、熔点低,而铜丝的电阻率小、熔点高,所以比较长短、粗细均相同的保险丝和铜丝,保险丝的电阻比铜丝的大,故 A 正确,不符合题意;B由图知道,保险丝和铜丝串联,由于串联电路电流处处相等,故 B 错误,符合题意;C由Q=I2Rt知道,电流相同、通电时间相同,电阻大的产生的热量多,所以,电流通过保险丝产生的热量比铜丝的多,故 C 正确,不符合题意;D若换用铜线作保险丝,由于铜丝的熔点高,当电路中电流过大时不会熔断,无法保护电路,所以,为了用电安全,禁止用铜丝代替保险丝,故 D 正确,不符合题意。故选 B。
