风机盘管单机试运转记录.doc

Ⅱ-编号5 武汉建设监理规范用表

风机盘管单机试运转报验申请表（A4）

工程名称：黄冈东湖华都酒店空调工程 编号：
致：湖北中南工程建设监理公司 （监理单位）
我单位已完成了风机盘管单机试运转 工作，现报上该工程报验申请表，请予以审查和验收。
附件：

风机盘管单机试运转

承包单位(章)
项目经理
日 期 2013.4.20
审查意见：

项目监理机构
总/专业监理工程师
日 期

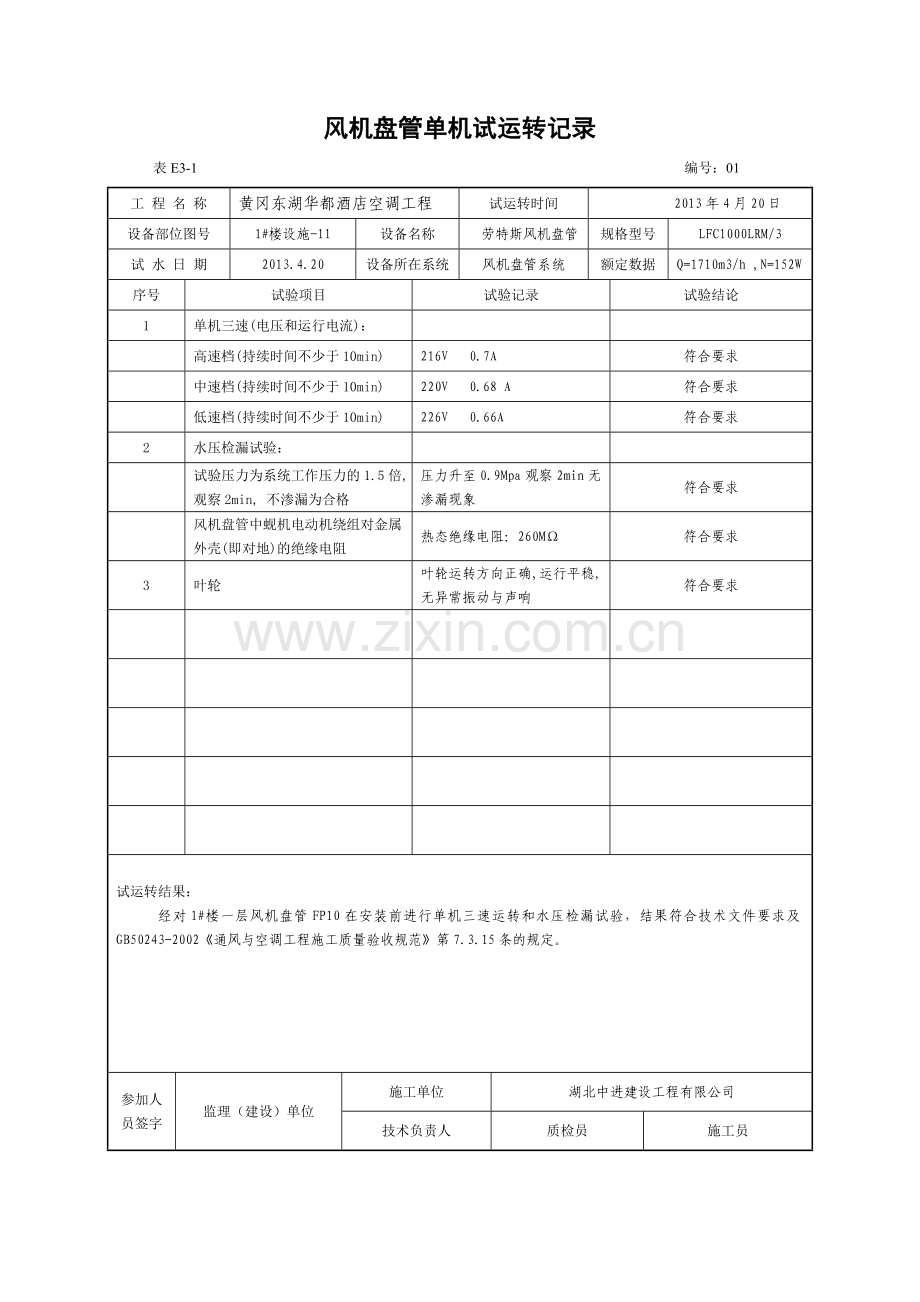

风机盘管单机试运转记录
表E3-1　　　 编号：01
工 程 名 称
黄冈东湖华都酒店空调工程
试运转时间
2013年4月20日
设备部位图号
1#楼设施-11
设备名称
劳特斯风机盘管
规格型号
LFC1000LRM/3
试 水 日 期
2013.4.20
设备所在系统
风机盘管系统
额定数据
Q=1710m3/h ,N=152W
序号
试验项目
试验记录
试验结论
1
单机三速(电压和运行电流)：

高速档(持续时间不少于10min)
216V 0.7A
符合要求

中速档(持续时间不少于10min)
220V 0.68 A
符合要求

低速档(持续时间不少于10min)
226V 0.66A
符合要求
2
水压检漏试验：

试验压力为系统工作压力的1.5倍, 观察2min, 不渗漏为合格
压力升至0.9Mpa观察2min无渗漏现象
符合要求

风机盘管中蚬机电动机绕组对金属外壳(即对地)的绝缘电阻
热态绝缘电阻：260MΩ
符合要求
3
叶轮
叶轮运转方向正确,运行平稳,无异常振动与声响
符合要求

试运转结果：
经对1#楼一层风机盘管FP10在安装前进行单机三速运转和水压检漏试验，结果符合技术文件要求及GB50243-2002《通风与空调工程施工质量验收规范》第7.3.15条的规定。

参加人员签字
监理（建设）单位
施工单位
湖北中进建设工程有限公司
技术负责人
质检员
施工员

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

风机盘管单机试运转记录
表E3-1　　　 编号：02
工 程 名 称
黄冈东湖华都酒店空调工程
试运转时间
2013年4月20日
设备部位图号
1#楼设施-11
设备名称
劳特斯风机盘管
规格型号
LFC800LRM/3
试 水 日 期
2013.4.20
设备所在系统
风机盘管系统
额定数据
Q=1380m3/h ,N=134W
序号
试验项目
试验记录
试验结论
1
单机三速(电压和运行电流)：

高速档(持续时间不少于10min)
210V 0.44A
符合要求

中速档(持续时间不少于10min)
220V 0.43A
符合要求

低速档(持续时间不少于10min)
227V 0.41A
符合要求
2
水压检漏试验：

试验压力为系统工作压力的1.5倍, 观察2min, 不渗漏为合格
压力升至0.9Mpa观察2min无渗漏现象
符合要求

风机盘管中蚬机电动机绕组对金属外壳(即对地)的绝缘电阻
热态绝缘电阻：230MΩ
符合要求
3
叶轮
叶轮运转方向正确,运行平稳,无异常振动与声响
符合要求

试运转结果：
经对1#楼一层风机盘管FP08在安装前进行单机三速运转和水压检漏试验，结果符合技术文件要求及GB50243-2002《通风与空调工程施工质量验收规范》第7.3.15条的规定。

参加人员签字
监理（建设）单位
施工单位
湖北中进建设工程有限公司
技术负责人
质检员
施工员

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

风机盘管单机试运转记录
表E3-1　　　 编号：03
工 程 名 称
黄冈东湖华都酒店空调工程
试运转时间
2013年4月20日
设备部位图号
1#楼设施-11
设备名称
劳特斯风机盘管
规格型号
LFC600LRM/3
试 水 日 期
2013.4.20
设备所在系统
风机盘管系统
额定数据
Q=1040m3/h ,N=94W
序号
试验项目
试验记录
试验结论
1
单机三速(电压和运行电流)：

高速档(持续时间不少于10min)
217V 0.31A
符合要求

中速档(持续时间不少于10min)
225V 0.3A
符合要求

低速档(持续时间不少于10min)
230V 0.29A
符合要求
2
水压检漏试验：

试验压力为系统工作压力的1.5倍, 观察2min, 不渗漏为合格
压力升至0.9Mpa观察2min无渗漏现象
符合要求

风机盘管中蚬机电动机绕组对金属外壳(即对地)的绝缘电阻
热态绝缘电阻：210MΩ
符合要求
3
叶轮
叶轮运转方向正确,运行平稳,无异常振动与声响
符合要求

试运转结果：
经对1#楼一层风机盘管FP06在安装前进行单机三速运转和水压检漏试验，结果符合技术文件要求及GB50243-2002《通风与空调工程施工质量验收规范》第7.3.15条的规定。

参加人员签字
监理（建设）单位
施工单位
湖北中进建设工程有限公司
技术负责人
质检员
施工员

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
