电机与拖动考试试题
（电机与拖动一至三单元）
一、选择题（本大题共50小题，每小题2分，共100分）
1、在380V/220V低压供电系统中，人体发生两相触电时，承受的电压为（ ）
A、220V B、380V C、311V D、600V
2、发现有人触电且出现假死现象，使触电者脱离电源后，应首先（ ）
Ａ、通知有关部门停电　　　　　　　Ｂ、立即现场急救并设法联系医生
Ｃ、拨打急救电话等医生救援　　　　Ｄ、送触电者去医院诊治
3、关于跨步电压触电，说法正确的是（ ）
A．步距越大，跨步电压一定越大 B．离接地点越近，越安全
C．可采取单脚跳方式跳出危险区域 D．应迅速跑离危险区域
4、关于试电笔的使用，说法错误的是（ ）
A、能区分相线和中性线 B、能区分直流电的正负极
C、氖管两端电压超过36V就会发光 D、能区分交流电和直流电
5、通常用于剪切电子元件引线的工具是（ ）
A．钢丝钳 B．电工刀 C．斜口钳 D．剥线钳
6、MF47型万用表测量直流电流应从（ ）刻度线读出测量值
A、从上到下第一条 B、从上到下第二条
C、从上到下第三条 D、从上到下第四条
7、下列关于钳形电流表的说法正确的是（ ）
A、测量电流时应将导线放入钳口内偏下的位置
B、可以用来测量裸导线的电流
C、钳形电流表利用自感原理进行测量
D、若事先不能确定被测电流的大小，应首先选用较大的量程测量
8、关于兆欧表的使用，说法错误的是（ ）
A．测量前应合理选择电压等级 B．严禁测量带电设备的绝缘电阻
C．短路测试时转速必须为120r/min D．与被测设备的连接线应为单股线
9、工作在电源中性点已接地的三相四线制供电系统中的某台电器应采用（ ）
A、工作接地 B、重复接地 C、保护接零 D、保护接地
10、复合按钮是一种常用的主令电器，按下按钮时动作特点是（ ）
A．动断触点先断，动合触点再合 B．动合触点先合，动断触点再断
C．动断触点、动合触点一齐动作 D．动作具有随机性
11、某三相电动机的额定电流为12A，现用按钮、接触器控制，其主电路的熔断器应选（ ）
A．RL1-60/15 B．RL1-60/30 C．RL1-60/40 D．RL1-60/60
12、热继电器的辅助触点应（ ）
A．串联在控制电路中 B．并联在主电路
C．并联在控制电路中 D．串联在主电路中
13、交流接触器线圈电压过低会烧毁的部件是（ ）
A.主触点 B.线圈 C.动合辅助触点 D.动断辅助触点
14、DZ5-20型低压断路器中，能提供过载保护的元件是（ ）
A、热脱扣器 B、电磁脱扣器 C、欠压脱扣器 D、失压脱扣器
15、变压器中起传递电能作用的是（ ）
A、电压 B、电流 C、主磁通 D、漏磁通

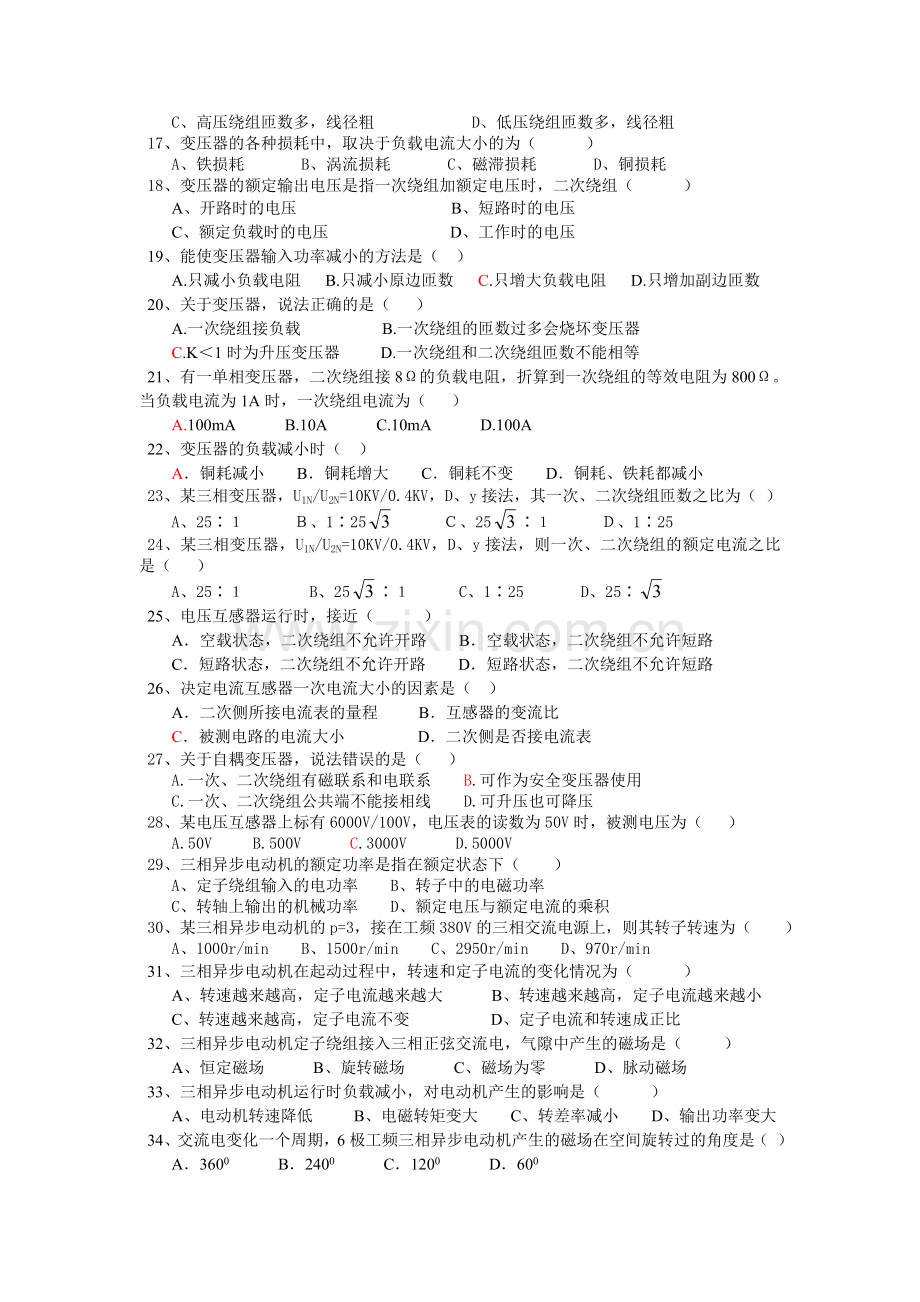

16、双绕组变压器的绕组特点是（ ）
A、高压绕组匝数多，线径细 B、低压绕组匝数多，线径细
C、高压绕组匝数多，线径粗 D、低压绕组匝数多，线径粗
17、变压器的各种损耗中，取决于负载电流大小的为（ ）
A、铁损耗 B、涡流损耗 C、磁滞损耗 D、铜损耗
18、变压器的额定输出电压是指一次绕组加额定电压时，二次绕组（ ）
A、开路时的电压 B、短路时的电压
C、额定负载时的电压 D、工作时的电压
19、能使变压器输入功率减小的方法是（ ）
A.只减小负载电阻 B.只减小原边匝数 C.只增大负载电阻 D.只增加副边匝数
20、关于变压器，说法正确的是（ ）
A.一次绕组接负载 B.一次绕组的匝数过多会烧坏变压器
C.K＜1时为升压变压器 D.一次绕组和二次绕组匝数不能相等
21、有一单相变压器，二次绕组接8Ω的负载电阻，折算到一次绕组的等效电阻为800Ω。当负载电流为1A时，一次绕组电流为（ ）
A.100mA B.10A C.10mA D.100A
22、变压器的负载减小时（ ）
A．铜耗减小 B．铜耗增大 C．铜耗不变 D．铜耗、铁耗都减小
23、某三相变压器，U1N/U2N=10KV/0.4KV，D、y接法，其一次、二次绕组匝数之比为（ ）
A、25∶１　　　Ｂ、1∶25　　　Ｃ、25∶１　　　Ｄ、1∶25
24、某三相变压器，U1N/U2N=10KV/0.4KV，D、y接法，则一次、二次绕组的额定电流之比是（ ）
A、25∶１ B、25∶１ C、1∶25 D、25∶
25、电压互感器运行时，接近（ ）
A．空载状态，二次绕组不允许开路 B．空载状态，二次绕组不允许短路
C．短路状态，二次绕组不允许开路 D．短路状态，二次绕组不允许短路
26、决定电流互感器一次电流大小的因素是（ ）
A．二次侧所接电流表的量程 B．互感器的变流比
C．被测电路的电流大小 D．二次侧是否接电流表
27、关于自耦变压器，说法错误的是（ ）
A.一次、二次绕组有磁联系和电联系 B.可作为安全变压器使用
C.一次、二次绕组公共端不能接相线 D.可升压也可降压
28、某电压互感器上标有6000V/100V，电压表的读数为50V时，被测电压为（ ）
A.50V B.500V C.3000V D.5000V
29、三相异步电动机的额定功率是指在额定状态下（ ）
A、定子绕组输入的电功率　　B、转子中的电磁功率
C、转轴上输出的机械功率　　D、额定电压与额定电流的乘积
30、某三相异步电动机的p=3，接在工频380V的三相交流电源上，则其转子转速为（ ）
A、1000r/min B、1500r/min C、2950r/min D、970r/min
31、三相异步电动机在起动过程中，转速和定子电流的变化情况为（ ）
A、转速越来越高，定子电流越来越大 B、转速越来越高，定子电流越来越小
C、转速越来越高，定子电流不变 D、定子电流和转速成正比
32、三相异步电动机定子绕组接入三相正弦交流电，气隙中产生的磁场是（ ）
A、恒定磁场 B、旋转磁场 C、磁场为零 D、脉动磁场
33、三相异步电动机运行时负载减小，对电动机产生的影响是（ ）
A、电动机转速降低 B、电磁转矩变大 C、转差率减小 D、输出功率变大
34、交流电变化一个周期，6极工频三相异步电动机产生的磁场在空间旋转过的角度是（ ）
A．3600 B．2400 C．1200 D．600
35、某台三相异步电动机额定电压380V，三角形联接，则电动机每相定子绕组承受的电压是（ ）
A．220V B．380V C．127V D．110V
36、三相异步电动机的磁路不包括（ ）
A．机座 B．定子铁芯 C．转子铁芯 D．气隙
37、具有过载保护的接触器联锁控制线路中，能起到短路保护作用的电器是（ ）
A．热继电器 B．接触器 C．熔断器 D．刀开关
38、常利用（ ）实现自锁控制
A、常开触点和启动按钮串联 B、常开触点和启动按钮并联
C、常闭触点和启动按钮串联 D、常闭触点和启动按钮并联
39、在操作接触器、按钮双重联锁的正反转控制电路中，要使电动机从正转变为反转，正确的操作方法是(　　)
A．可直接按下反转启动按钮 B．可直接按下正转启动按钮
C．必须先按下停止按钮，再按下反转启动按钮 D．以上答案都可以
40、接触器联锁的正反转控制电路中，其联锁触头应是对方接触器的（ ）
A、动合主触头 B、动断主触头 C、动合辅助触头 D、动断辅助触头
41、三相异步电动机在起动过程中，说法正确的是（ ）
A、转速变小 B、定子电流由小变大 C、转差率变小 D、转矩始终不变
42、三相异步电动机采用Y一△降压起动时，每相定子绕组承受的电压是△接法全压起动的（ ）
A、倍 B、倍 C、倍 D、3倍
43、一台三相异步电动机分别在空载、负载下起动时，有关起动电流说法正确的是（ ）
A、负载时起动电流大 B、起动电流相同
C、起动电流无法比较 D、空载时起动电流大
44、常用三相异步电动机采用Y-Δ降压起动方式，起动时每相绕组上电压有效值是（ ）
A、380V B、220V C、311V D、440V
45、能实现三相异步电动机变极调速的方法是（ ）
Ａ、改变定子绕组的结构　　　 Ｂ、改变定子绕组的输入电压
Ｃ、改变定子绕组的输入电流　 Ｄ、改变三相交流电源的相序
46、在变频调速时，当u/f=常数，可保持过载能力不变并能实现（ ）
Ａ、恒功率调速　　 Ｂ、变极调速　　 Ｃ、变转差率调速　　 Ｄ、恒转矩调速
47、三相双速电动机接法为△//YY接法，此电动机的调速方式属于（ ）
A.变极调速 B.变频调速 C.变转差率调速 D.变速箱调速
48、当三相异步电动机的转差率S＞1时，电动机的状态是（ ）
A、额定运行状态 B、反接制动状态 C、接通电源起动瞬间 D、回馈制动状态
49、把运行中的三相异步电动机定子绕组出线端的任意两相与电源接线对调，则电动机将（ ）
A、反接制动 B、先反接制动，随后是反转运行
C、反转运行 D、先反转运行，随后是反接制动
50、三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后，（ ）
A、在定子绕组中串入电阻 B、在两相定子绕组中通入直流电源
C、重新接入反相序交流电源 D、以上三种说法都不对
二、简答技能题（本大题8个小题，共80分）
1、如图2-1所示，电路中采取了“保护接零”措施，请指出图中错误。

图2-1
2、如图2-2所示为某同学用MF47型万用表测量实训台上插座两孔之间的电压，他依次做了如下操作：⑴ 进行欧姆调零；⑵ 根据估算，选择AC500V挡进行测量；⑶ 测量中发现指针未指到满刻度2/3以上位置，立即将转换开关拨到AC250V挡进行测量；⑷ 指针稳定后，指在图示位置，读出电压为250V并记录；⑸ 测量完毕，将万用表水平放置在桌面上。请分析说明测量过程中的错误之处。

图2-2
3、如图2-3所示，某同学测量重绕三相异步电动机的W相对地绝缘电阻，将兆欧表和电动机接线完毕以后，摇动手柄以100r/min的速度，观察到兆欧表的绝缘电阻为1.1MΩ，因此他认为测量合格。试指出测量过程中的错误之处。

图2-3
4、如图2-4所示，变压器为理想变压器，当RP滑动触头向下滑动时，灯HL1、HL2的亮度如何变化？各仪表的读数如何变化？

图2-4
5、某同学想用电流互感器和电流表检测电动机的电流，电动机接成三角形联结，试帮助该同学将图2-5所示电路补画完整。

图2-5
6、某同学进行电动机控制实训的线路如图2-3-11所示，当合上QS、按下SB2时，电动机M静止不动。在对电路进行检测时，断开QS、按下SB2后，用万用表R×100挡测得a、c间阻值为无穷大，a、b间阻值为零，试分析造成电动机静止不动的可能的原因。

图2-6
7、某额定电压380V、额定电流6A、Δ接法的三相异步电动机，采用按钮转换Y-Δ降压起动控制方法。现给出部分控制线路，如图2-7所示，请将线路补画完整。

图2-7
8、三相笼型异步电动机双速控制电路如图2-8所示，试将控制线路补画完整。

图2-8
三、计算题（本大题4个小题，共20分）
1、一理想变压器额定容量SN=2.2KW，一次绕组N1=1000匝，输入220V的交流电压，二次侧电压U2=22V，负载电阻RL=11Ω，试求：⑴ 二次侧匝数N2；⑵ 一次侧电流I1；⑶ 一次侧额定电流。

2、在220V的交流电路中接入一个变压器，其一次绕组有600匝，二次绕组有120匝，二次侧接一个阻值为10Ω的电阻负载，若变压器的效率为96%，试求：⑴ 变压器的损耗功率；⑵ 一次绕组中的电流。

3、三相异步电动机铭牌数据如下：PN=10KW，UN=380V，fN=50Hz，nN=1440r/min，满载时的功率因数cosφ=0.81、η=0.8，接法为△，试求：⑴ 电动机满载时的输入功率P1；⑵ 损耗的功率△P；⑶ 额定电流IN；⑷ 额定转矩TN。

4、三相异步电动机铭牌如图3-1所示，试完成下列任务：⑴ 已知cosφ=0.85，计算电动机的输入P1；⑵ 已知过载系数λ=2.5，计算最大转矩Tm；⑶ 计算转差率SN。

图3-1

答案
一、选择题
1-5： BBCCC 6-10： BDCCA 11-15：BABAC 16-20：ADACC 21-25：AACCB
26-30：CBCCD 31-35：BBCCB 36-40：ACBAD 41-45：CBBBA 46-50：DABBB
二、简答技能题
1、答：中性点接地线上不得安装熔断器，中性线上不得安装熔断器和开关，电动机M应采用保护接零。
2、答：⑴ 测电压时不能进行欧姆调零；⑵ 不能带电波动转换开关；⑶ 读数应为230V；⑷ 万用表测量完毕，应将转换开关拨到交流电压最高挡。
3、答：⑴ 未进行兆欧表的开路和短路校验；⑵ 接线时应E接线柱接地，L接线柱接W1或W2；⑶ 大修后电动机绝缘电阻应为5MΩ合格；⑷ 兆欧表的转速应为120r/min。
4、答：HL1灯变亮 ，HL2灯变暗；电压表读数不变，A1读数增大，A2读数减小。
5、答：如图所示。

6、答：⑴ 线圈KM接线可能接触不良；⑵ 线圈KM可能开路（或线圈KM损坏）。
7、答：如图所示。

8、答：如图所示。

三、计算题
1、解：⑴ N2==匝=100匝；
⑵ I2==A=2A，I1==A=0.2A；
⑶ I1N==A=10A。
2、答：⑴ U2=U1
P2==193.6W
P1==201.67W
△P= P1- P2=201.67W-193.6W=8.07W
⑵ I1=≈0.92A
3、解：⑴ P1==KW=12.5KW；
⑵ P=P1-PN=（12.5-10）KW=2.5KW；
⑶ IN==A=23.4A；
⑷ TN=9550=9550×Nm=66.3Nm。
4、解：⑴ P1=UNINcosφ=×380×15.4×0.85W=8615.3W≈8.62KW
⑵ Tm=λTN=2.5×9550N·m≈124.35 N·m
⑶ n1=60r/min=1500 r/min
SN==0.04
