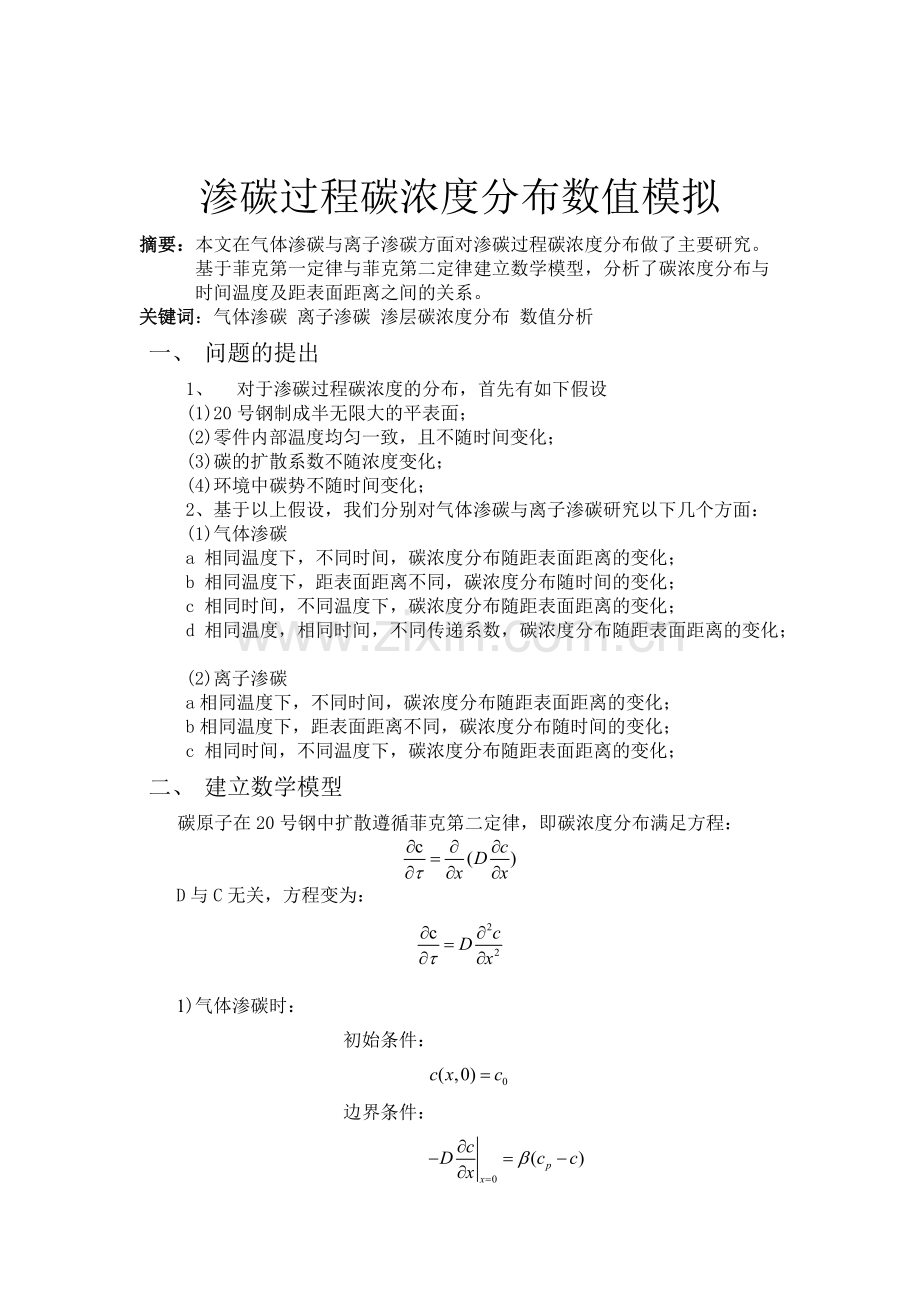

渗碳过程碳浓度分布数值模拟摘要：摘要：本文在气体渗碳与离子渗碳方面对渗碳过程碳浓度分布做了主要研究。基于菲克第一定律与菲克第二定律建立数学模型，分析了碳浓度分布与时间温度及距表面距离之间的关系。关键词关键词：气体渗碳 离子渗碳 渗层碳浓度分布 数值分析一、问题的提出1、对于渗碳过程碳浓度的分布，首先有如下假设(1)20 号钢制成半无限大的平表面；(2)零件内部温度均匀一致，且不随时间变化；(3)碳的扩散系数不随浓度变化；(4)环境中碳势不随时间变化；2、基于以上假设，我们分别对气体渗碳与离子渗碳研究以下几个方面：(1)气体渗碳a 相同温度下，不同时间，碳浓度分布随距表面距离的变化；b 相同温度下，距表面距离不同，碳浓度分布随时间的变化；c 相同时间，不同温度下，碳浓度分布随距表面距离的变化；d 相同温度，相同时间，不同传递系数，碳浓度分布随距表面距离的变化；(2)离子渗碳a 相同温度下，不同时间，碳浓度分布随距表面距离的变化；b 相同温度下，距表面距离不同，碳浓度分布随时间的变化；c 相同时间，不同温度下，碳浓度分布随距表面距离的变化；二、建立数学模型碳原子在 20 号钢中扩散遵循菲克第二定律，即碳浓度分布满足方程：c()cDxxD 与 C 无关，方程变为：22ccDx 1)气体渗碳时：初始条件：0(,0)c xc 边界条件：0()pxcDccx 方程的解析解：200(,)()()exp()()22pxxxc xcccerfcerfcDDDD （1）式中：C(x,)碳浓度的质量分数（%）；碳原子的界面传递系数（mm/h）；D碳的扩散系数（mm2h-1)；渗碳时间（h）；x据表面的距离（mm）；c0工件原始碳浓度（%）；2)离子渗碳时：即：初始条件：0(,0)c xc 边界条件：(0,)spccc方程的解析解：00(,)()()2pxc xcccerfcD （2）式中：C(x,)碳浓度的质量分数（%）；D碳的扩散系数（mm2h-1)；渗碳时间（h）；x据表面的距离（mm）；c0工件原始碳浓度（%）；cs工件表面碳浓度（%）；三、基于所提出的问题，编程生成图像，对图像进行分析简化模型，假设 Cp与 T 呈线性关系，图形如下所示：程序如下：L1=0.77*a+b=727;L2=2.11*a+b=1148;g=solve(L1,L2);x=0:0.01:5;y=g.a*x+g.b;plot(x,y);axis(0.77,2.11,727,1148);xlabel(w(C)%);ylabel(温度/);grid on拟合方程为：T=314.1791*Cp+485.0820 1、气体渗碳a 相同温度下，不同时间，碳浓度分布随距表面距离的变化：对于材料 20 号钢，其渗碳过程温度为 950，C0=0.20%，Cp=1.30%；碳的扩散系数 D=D0exp(Q/RT)，其中 D0=0.162cm2/s，Q=137800J/mol，则 D=6.3*10-8；碳的传递系数=3.969exp(120830/RT)cm/s，则B=9.5*10-6 cm/s。其中气体常数 R=8.314J/(molK)。程序如下：D=0.162*exp(-137800/8.314/(950+273)*100;B=3.969*exp(-120830/8.314/(950+273)*10;c0=0.2;cp=1.3;t1=0.5*3600;t2=1*3600;t3=2*3600;t4=4*3600;x=0:0.001:3;c1=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t1)-exp(B.*x+B2.*t1)./D).*erfc(x./(2*sqrt(D.*t1)+B.*sqrt(t1./D);c2=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t2)-exp(B.*x+B2.*t2)./D).*erfc(x./(2*sqrt(D.*t2)+B.*sqrt(t2./D);c3=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t3)-exp(B.*x+B2.*t3)./D).*erfc(x./(2*sqrt(D.*t3)+B.*sqrt(t3./D);c4=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t4)-exp(B.*x+B2.*t4)./D).*erfc(x./(2*sqrt(D.*t4)+B.*sqrt(t4./D);plot(x,c1,r,x,c2,g,x,c3,k,x,c4,b);title(碳浓度分布随距表面距离变化曲线（气体渗碳）);xlabel(距表面距离 x/mm);ylabel(碳浓度 c/%);legend(c1 渗碳时间 0.5h,c2 渗碳时间 1h,c3 渗碳时间 2h,c4 渗碳时间 4h);grid on结论：随着时间的增加，材料表面碳浓度逐步增加，且距表面距离相同的位置碳浓度增加。碳原子逐步向材料深层扩散。相同时间，碳浓度随着距表面距离的增加而减少。b 相同温度下，距表面距离不同，碳浓度分布随时间的变化：程序如下：D=0.162*exp(-137800/8.314/(950+273)*100;B=3.969*exp(-120830/8.314/(950+273)*10;c0=0.2;cp2=1.3;t=0:0.2:50;t2=t*3600;x1=1;x2=2;x3=4;x4=6;x5=8;c1=c0+(cp2-c0).*(erfc(x1./(2*sqrt(D.*t2)-exp(B.*x1+B2.*t2)./D).*erfc(x1./(2*sqrt(D.*t2)+B.*sqrt(t2./D);c2=c0+(cp2-c0).*(erfc(x2./(2*sqrt(D.*t2)-exp(B.*x2+B2.*t2)./D).*erfc(x2./(2*sqrt(D.*t2)+B.*sqrt(t2./D);c3=c0+(cp2-c0).*(erfc(x3./(2*sqrt(D.*t2)-exp(B.*x3+B2.*t2)./D).*erfc(x3./(2*sqrt(D.*t2)+B.*sqrt(t2./D);c4=c0+(cp2-c0).*(erfc(x4./(2*sqrt(D.*t2)-exp(B.*x4+B2.*t2)./D).*erfc(x4./(2*sqrt(D.*t2)+B.*sqrt(t2./D);c5=c0+(cp2-c0).*(erfc(x5./(2*sqrt(D.*t2)-exp(B.*x5+B2.*t2)./D).*erfc(x5./(2*sqrt(D.*t2)+B.*sqrt(t2./D);plot(t,c1,r,t,c2,g,t,c3,b,t,c4,y,t,c5,k);title(碳浓度分布随渗碳时间变化曲线(气体渗碳);xlabel(渗碳时间/h);ylabel(碳浓度 c/%);legend(c1-距表面距离 1mm,c2-距表面距离 2mm,c3-距表面距离 4mm,c4-距表面距离6mm,c5-距表面距离 8mm);grid on结论：相同渗碳时间，距表面距离越近，碳浓度越高。碳浓度增长速率先大后小，最终碳浓度趋于一个定值。c 相同时间，不同温度下，碳浓度分布随距表面距离的变化；程序如下：c0=0.2;cp=1.0;T1=860+273;T2=900+273;T3=950+273;T4=1000+273;D1=0.162*exp(-137800/8.314/T1)*100;D2=0.162*exp(-137800/8.314/T2)*100;D3=0.162*exp(-137800/8.314/T3)*100;D4=0.162*exp(-137800/8.314/T4)*100;B1=3.969*exp(-120830/8.314/T1)*10;B2=3.969*exp(-120830/8.314/T2)*10;B3=3.969*exp(-120830/8.314/T3)*10;B4=3.969*exp(-120830/8.314/T4)*10;x=0:0.001:5;t=10*3600;c1=c0+(cp-c0).*(erfc(x./(2*sqrt(D1.*t)-exp(B1.*x+B12.*t)./D1).*erfc(x./(2*sqrt(D1.*t)+B1.*sqrt(t./D1);c2=c0+(cp-c0).*(erfc(x./(2*sqrt(D2.*t)-exp(B2.*x+B22.*t)./D2).*erfc(x./(2*sqrt(D2.*t)+B2.*sqrt(t./D2);c3=c0+(cp-c0).*(erfc(x./(2*sqrt(D3.*t)-exp(B3.*x+B32.*t)./D3).*erfc(x./(2*sqrt(D3.*t)+B3.*sqrt(t./D3);c4=c0+(cp-c0).*(erfc(x./(2*sqrt(D4.*t)-exp(B4.*x+B42.*t)./D4).*erfc(x./(2*sqrt(D4.*t)+B4.*sqrt(t./D4);plot(x,c1,r,x,c2,g,x,c3,k,x,c4,b);title(不同渗碳温度下的碳浓度分布模拟（气体渗碳）);xlabel(距表面距离 x/mm);ylabel(碳浓度 c/%);legend(c1 渗碳温度 860C,c2 渗碳温度 900C,c3 渗碳温度 950C,c4 渗碳温度1000C);grid on结论：相同渗碳时间，随着渗碳温度的提高，距表面距离相等的位置碳浓度提高。原因是，温度越高，碳的扩散系数越大。同一温度，碳浓度随距表面距离增大而减小，且变化越来越平缓。d 相同温度，相同时间，不同传递系数，碳浓度分布随距表面距离的变化：程序如下：c0=0.2;cp=1.0;T=950+273;D1=0.162*exp(-137800/8.314/T)*100;D2=0.162*1.47*exp(-137800/8.314/T)*100;B1=3.969*exp(-120830/8.314/T)*10;B2=0.143*exp(-97380/8.314/T)*10;B3=0.627*exp(-101166/8.314/T)*10;x=0:0.0001:5;t=10*3600;c1=c0+(cp-c0).*(erfc(x./(2*sqrt(D1.*t)-exp(B1.*x+B12.*t)./D1).*erfc(x./(2*sqrt(D1.*t)+B1.*sqrt(t./D1);c2=c0+(cp-c0).*(erfc(x./(2*sqrt(D1.*t)-exp(B2.*x+B22.*t)./D1).*erfc(x./(2*sqrt(D1.*t)+B2.*sqrt(t./D1);c3=c0+(cp-c0).*(erfc(x./(2*sqrt(D2.*t)-exp(B3.*x+B32.*t)./D2).*erfc(x./(2*sqrt(D2.*t)+B3.*sqrt(t./D2);plot(x,c1,r,x,c2,g,x,c3,k);title(不同传递系数下碳浓度分布模拟（气体渗碳）);xlabel(距表面距离 x/mm);ylabel(碳浓度 c/%);legend(煤油+甲醇,吸热式气氛+丙烷,煤油+甲醇+RE);grid on结论：渗碳能力的强弱依次为：煤油+甲醇+RE、煤油+甲醇、吸热式气氛+丙烷；而且从图中可以看出，加了稀土之后，虽然表面碳浓度没有什么变化，但是煤油和甲醇的扩散能力大大的提高，渗透的距离越大。图中曲线的变化趋势也是随着表面距离的增大，碳浓度逐渐降低，变化越来越平缓。(2)离子渗碳a 相同温度下，不同时间，碳浓度分布随距表面距离的变化：对于材料 20 号钢，其渗碳过程温度为 950，C0=0.20%，Cp=1.30%；碳的扩散系数 D=D0exp(Q/RT)，其中 D0=0.162cm2/s，Q=137800J/mol，则D=6.3*10-8；碳的传递系数=3.969exp(120830/RT)cm/s，则 B=9.5*10-6 cm/s。其中气体常数 R=8.314J/(molK)。程序如下：D=0.162*exp(-137800/8.314/(950+273)*100;B=3.969*exp(-120830/8.314/(950+273)*10;c0=0.2;cp=1.3;t1=0.5*3600;t2=1*3600;t3=2*3600;t4=4*3600;x=0:0.001:2.5;c1=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t1);c2=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t2);c3=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t3);c4=c0+(cp-c0).*(erfc(x./(2*sqrt(D.*t4);plot(x,c1,r,x,c2,g,x,c3,k,x,c4,b);title(碳浓度分布随距表面距离变化曲线（离子渗碳）);xlabel(距表面距离 x/mm);ylabel(碳浓度 c/%);legend(c1 渗碳时间 0.5h,c2 渗碳时间 1h,c3 渗碳时间 2h,c4 渗碳时间 4h);grid on结论：材料表面碳浓度瞬间达到平衡碳势，随着时间的增加，距表面距离相同的位置碳浓度增加。碳原子逐步向材料深层扩散。相同时间，碳浓度随着距表面距离的增加而减少。b 相同温度下，距表面距离不同，碳浓度分布随时间的变化：程序如下：D=0.162*exp(-137800/8.314/(950+273)*100;B=3.969*exp(-120830/8.314/(950+273)*10;c0=0.2;cp2=1.3;t=0:0.2:70;x1=1;x2=2;x3=4;x4=6;x5=8;c1=c0+(cp2-c0).*(erfc(x1./(2*sqrt(D.*t*3600);c2=c0+(cp2-c0).*(erfc(x2./(2*sqrt(D.*t*3600);c3=c0+(cp2-c0).*(erfc(x3./(2*sqrt(D.*t*3600);c4=c0+(cp2-c0).*(erfc(x4./(2*sqrt(D.*t*3600);c5=c0+(cp2-c0).*(erfc(x5./(2*sqrt(D.*t*3600);plot(t,c1,r,t,c2,g,t,c3,b,t,c4,y,t,c5,k);title(碳浓度分布随渗碳时间变化曲线（离子渗碳）);xlabel(渗碳时间/h);ylabel(碳浓度 c/%);legend(c1-距表面距离 1mm,c2-距表面距离 2mm,c3-距表面距离 4mm,c4-距表面距离6mm,c5-距表面距离 8mm);grid on结论：相同渗碳时间，距表面距离越近，碳浓度越高,碳浓度增长的速率越快。碳浓度增长速率先大后小，最终碳浓度趋于一个定值。c 相同时间，不同温度下，碳浓度分布随距表面距离的变化：程序如下：c0=0.2;cp=1.0;T1=860+273;T2=900+273;T3=950+273;T4=1000+273;D1=0.162*exp(-137800/8.314/T1)*100;D2=0.162*exp(-137800/8.314/T2)*100;D3=0.162*exp(-137800/8.314/T3)*100;D4=0.162*exp(-137800/8.314/T4)*100;x=0:0.001:5;t=10*3600;c1=c0+(cp-c0).*(erfc(x./(2*sqrt(D1.*t);c2=c0+(cp-c0).*(erfc(x./(2*sqrt(D2.*t);c3=c0+(cp-c0).*(erfc(x./(2*sqrt(D3.*t);c4=c0+(cp-c0).*(erfc(x./(2*sqrt(D4.*t);plot(x,c1,r,x,c2,g,x,c3,k,x,c4,b);title(不同渗碳温度下的碳浓度分布模拟（离子渗碳）);xlabel(距表面距离 x/mm);ylabel(碳浓度 c/%);legend(c1 渗碳温度 860,c2 渗碳温度 900,c3 渗碳温度 950,c4 渗碳温度1000);grid on结论：表面碳浓度瞬间达到平衡浓度。相同渗碳时间，随着渗碳温度的提高，距表面距离相等的位置碳浓度提高。同一温度，碳浓度随距表面距离增大而减小，碳浓度下降的速率先大后小。
