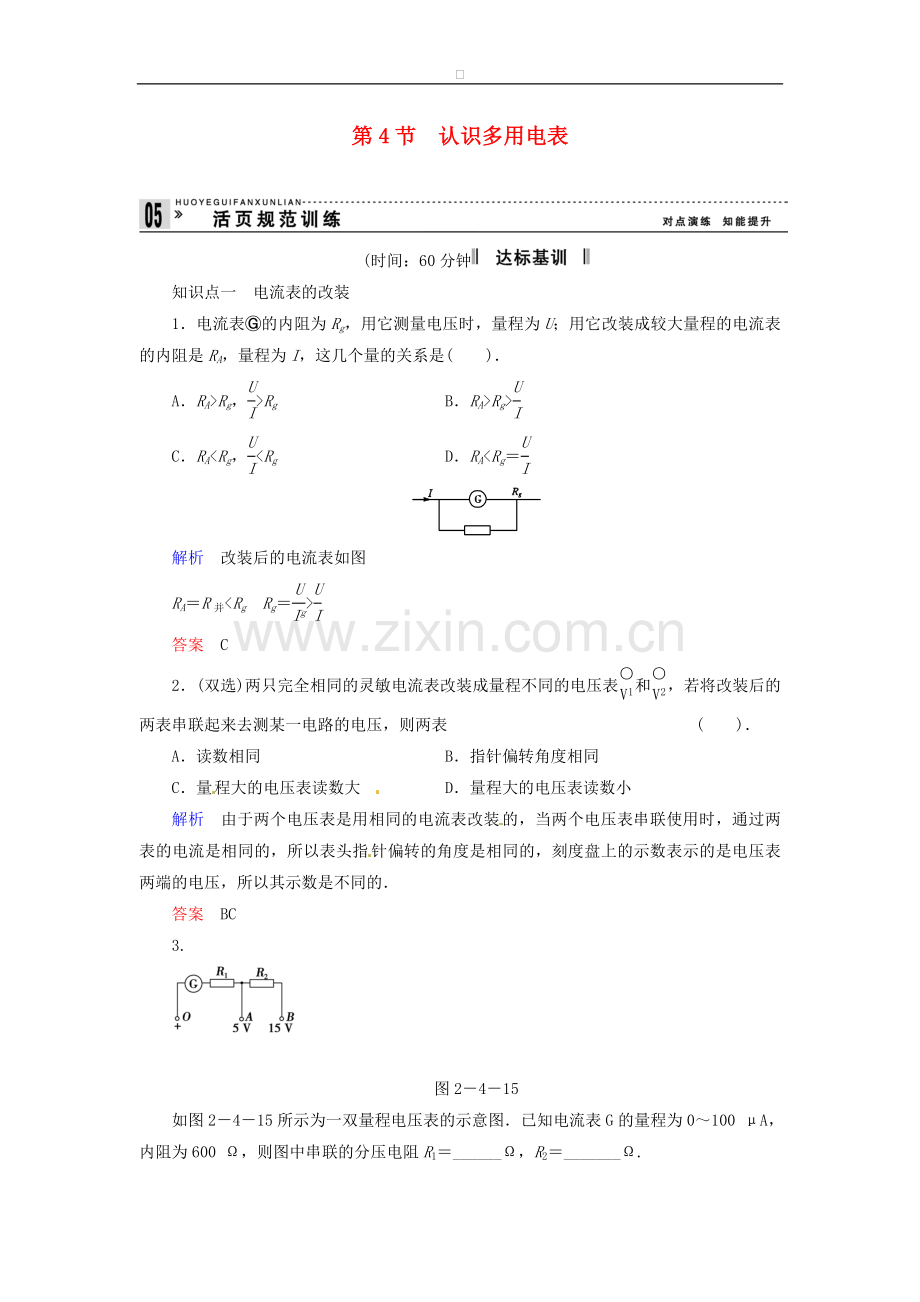

第4节　认识多用电表

(时间：60分钟　　　　　　　　　　　　　　　
知识点一　电流表的改装
1．电流表Ⓖ的内阻为Rg，用它测量电压时，量程为U；用它改装成较大量程的电流表的内阻是RA，量程为I，这几个量的关系是 (　　)．
A．RA>Rg，>Rg B．RA>Rg>
C．RA<Rg，<Rg D．RA<Rg＝

解析　改装后的电流表如图
RA＝R并<Rg　Rg＝>
答案　C
2．(双选)两只完全相同的灵敏电流表改装成量程不同的电压表和，若将改装后的两表串联起来去测某一电路的电压，则两表 (　　)．
A．读数相同 B．指针偏转角度相同
C．量程大的电压表读数大 D．量程大的电压表读数小
解析　由于两个电压表是用相同的电流表改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的．
答案　BC
3.

图2－4－15
如图2－4－15所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA，内阻为600 Ω，则图中串联的分压电阻R1＝______Ω，R2＝_______Ω.

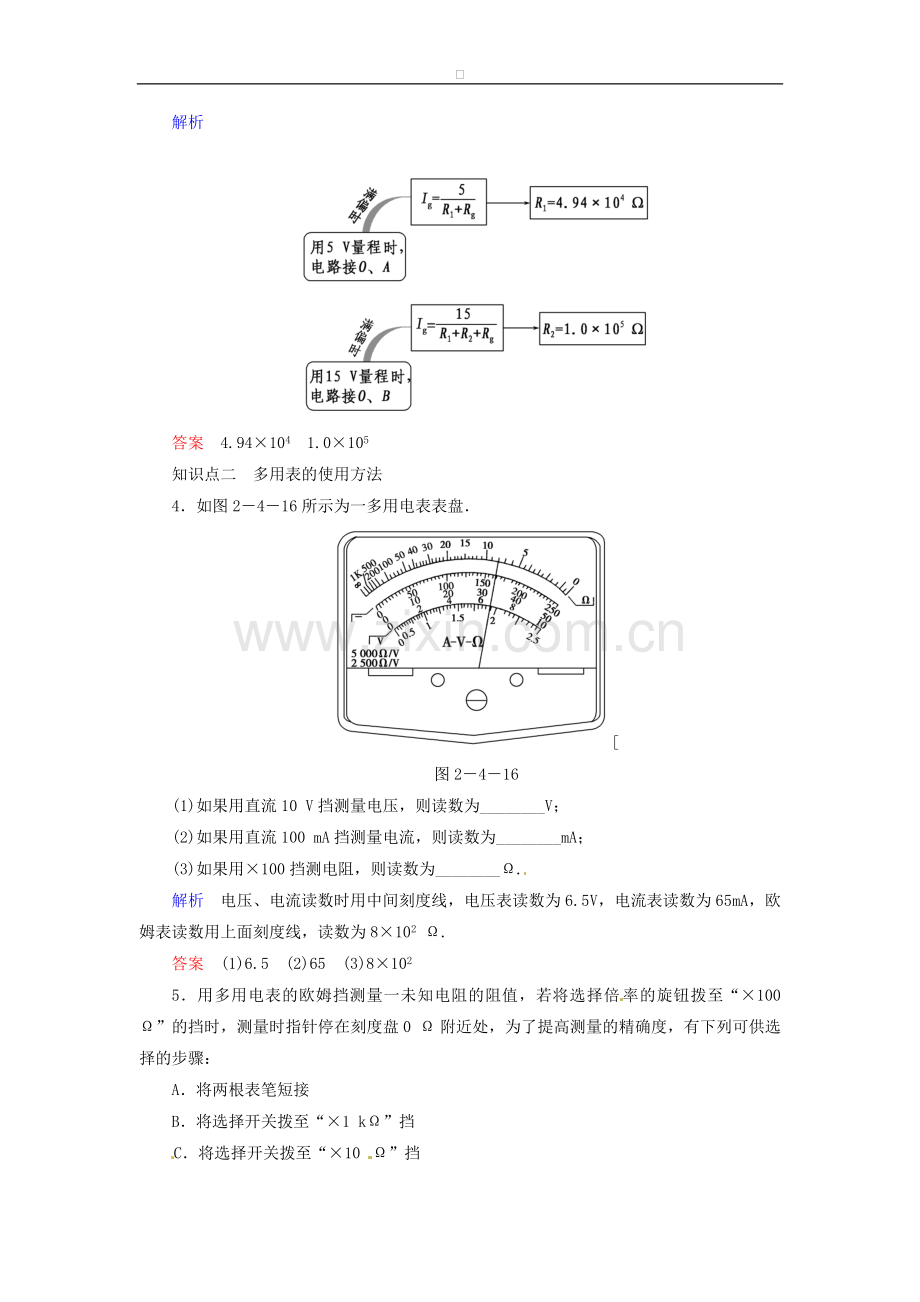

解析　

答案　4.94×104　1.0×105
知识点二　多用表的使用方法
4．如图2－4－16所示为一多用电表表盘．
[
图2－4－16
(1)如果用直流10 V挡测量电压，则读数为________V；
(2)如果用直流100 mA挡测量电流，则读数为________mA；
(3)如果用×100挡测电阻，则读数为________Ω.
解析　电压、电流读数时用中间刻度线，电压表读数为6.5 V，电流表读数为65 mA，欧姆表读数用上面刻度线，读数为8×102 Ω.
答案　(1)6.5　(2)65　(3)8×102
5．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：
A．将两根表笔短接
B．将选择开关拨至“×1 kΩ”挡
C．将选择开关拨至“×10 Ω”挡
D．将两根表笔分别接触待测电阻的两端，记下读数
E．调节调零电阻，使指针停在0 Ω刻度线上
F．将选择开关拨至交流电压最高挡上

图2－4－17[
将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图2－4－17所示，则此未知电阻的阻值是Rx＝________.
答案　CAEDF　160 Ω

图2－4－18
6．图2－4－18图中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是 (　　)．
A．保持K闭合，将红表笔接在a处，黑表笔接在b处
B．保持K闭合，将红表笔接在b处，黑表笔接在a处
C．将K断开，将红表笔接在a处，黑表笔接在b处
D．将K断开，将红表笔接在b处，黑表笔接在a处
解析　若保持K闭合，并将多用电表接在a、b间，则电表被短路，无法测量流过电阻R2的电流，所以应将K断开，将红表笔接在a处(电流流进)，黑表笔接在b处(电流流出)，故选项C正确．
答案　C
7．如图2－4－19为某多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：

图2－4－19
(1)调节可动部件________，使电表指针指向________．
(2)调节可调部件，使它的尖端指向________位置．
(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．
(4)将两只表笔分别与待测电阻两端相接，进行测量读数．
(5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置．此时还必须重复步骤________，才能进行测量，若电表读数如图2－4－19所示，则该待测电阻的阻值是________．
答案　(1)A　左边零刻度处　(2)“×100” 的倍率挡
(3)C　右边电阻零刻度处
(5)(3)　22 kΩ

图2－4－20
8．把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图2－4－20所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔；
(1)变阻器选用________．
(2)红表笔接________端，黑表笔接________端．
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．
解析　(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏Ig＝，解得R0＝400 Ω，故变阻器应选C；
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端；
(3)电流I＝2 mA时，有I＝，解得Rx＝1 000 Ω.
答案　(1)C　(2)N　M　(3)1 000 Ω
9.

图2－4－21
如图2－4－21所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是 (　　)．
A．直流10 V挡 B．直流0.5 A挡
C．直流2.5 V挡 D．欧姆挡
解析　因为被检测的电路为含电源电路，所以选用欧姆挡一定不行．由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全．估测电路中电流的最大值可能为Im＝＝ A＝1.2 A，所以选用直流0.5 A挡也不对，只能选用直流10 V挡．故正确答案为A.
答案　A
10．如图2－4－22所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．

图2－4－22
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
解析　(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．
(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．
答案　(1)电压　欧姆
(2)开关或连接点5、6
(3)①调到欧姆挡；
②将红黑表笔相接，检查欧姆挡能否正常工作；
③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．
11．图2－4－23是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：

图2－4－23
(1)用多用电表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡．(用字母序号表示)
A．2.5 V B．10 V C．50 V D．250 V
②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．
③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下表中的某一项有故障)
测试点
电压示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数
A.灯A断路 B．灯B短路
C．cd段断路 D．df段断路
(2)用欧姆挡检查：
①测试前，应将开关S________(填“断开”或“闭合”)．[

②测量结果如右表所示，由此可以断定故障是 (　　)．
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de间导线断路
解析　(1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通电压表示数应为电源的电动势，并联在未断路处，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，其量程不宜过大．本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d无示数，说明c→灯→d间完好或灯A短路；d、f有示数，说明f→b→a→c→d完好，故应是df段断路．另外，若灯B短路，则d、f间应无示数．
(2)用欧姆挡检查时，测试前首先应将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e间时有电阻无穷大，可以断定是de间导线断路．
答案　(1)①B　②a　③D　(2)①断开　②D
