万能材料试验机期间核查作业指导书..doc

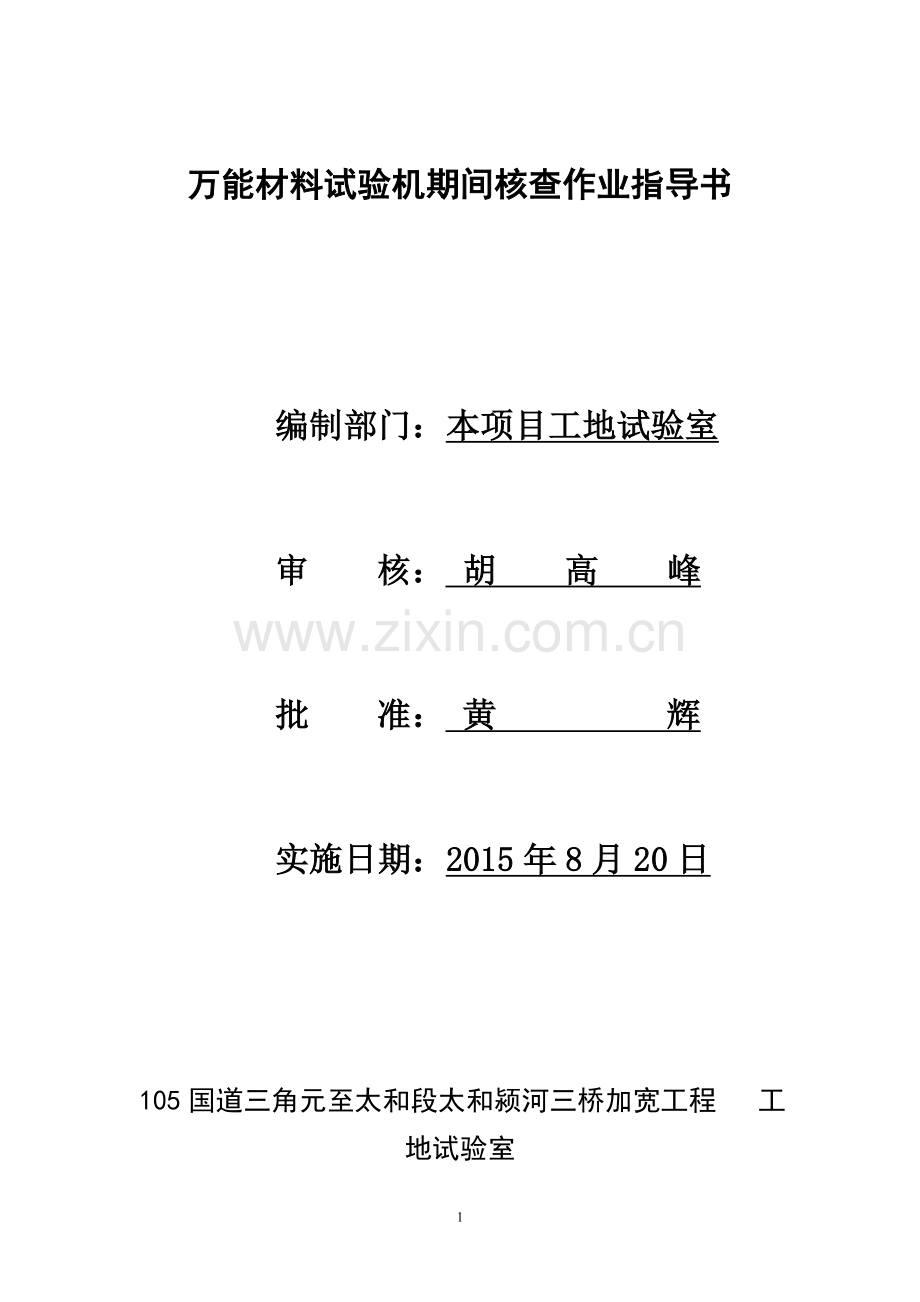

万能材料试验机期间核查作业指导书

编制部门：本项目工地试验室

审 核： 胡 高 峰

批 准： 黄 辉

实施日期：2015年8月20日

105国道三角元至太和段太和颍河三桥加宽工程 工地试验室

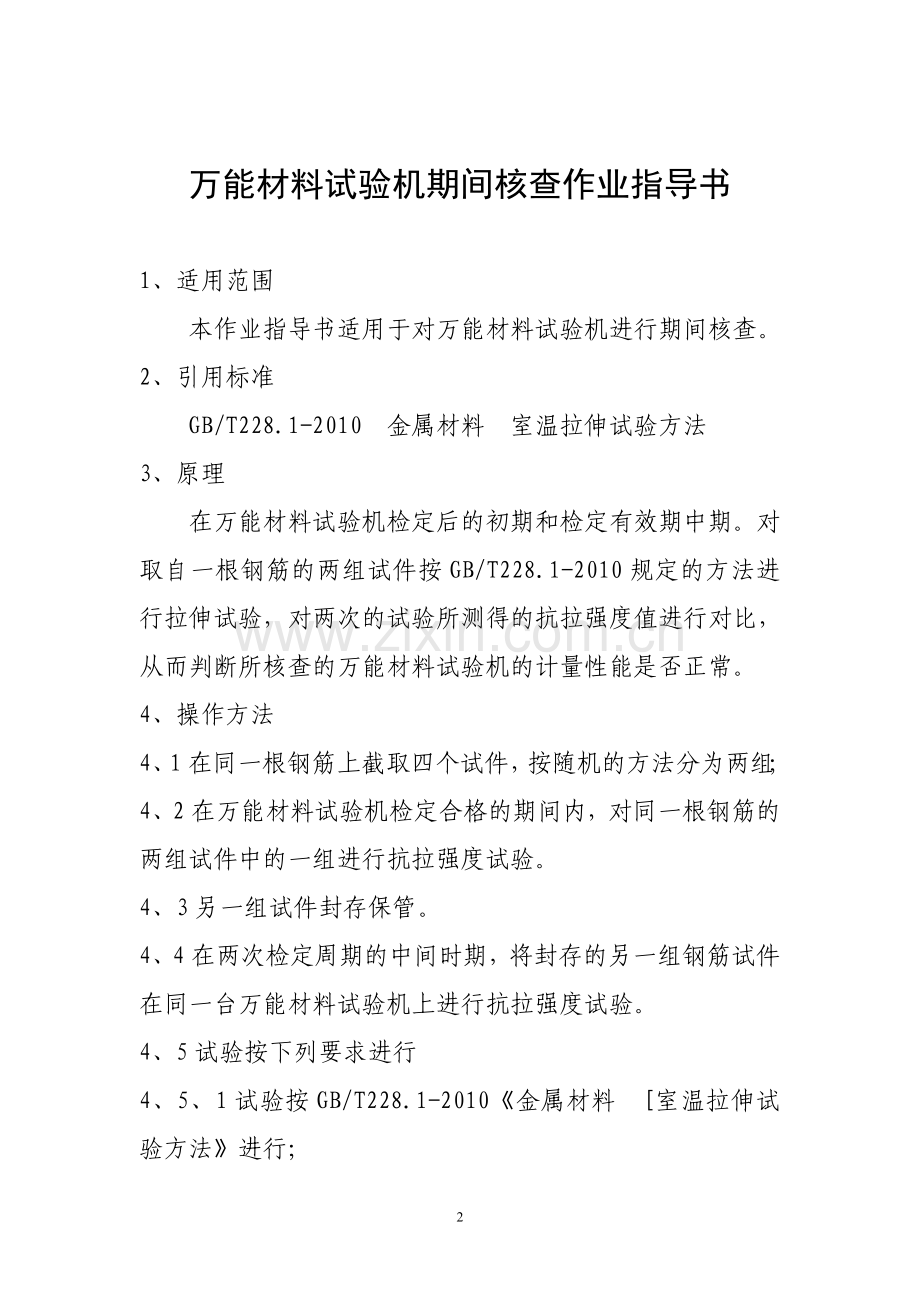

万能材料试验机期间核查作业指导书

1、适用范围
本作业指导书适用于对万能材料试验机进行期间核查。
2、引用标准
GB/T228.1-2010 金属材料 室温拉伸试验方法
3、原理
在万能材料试验机检定后的初期和检定有效期中期。对取自一根钢筋的两组试件按GB/T228.1-2010规定的方法进行拉伸试验，对两次的试验所测得的抗拉强度值进行对比，从而判断所核查的万能材料试验机的计量性能是否正常。
4、操作方法
4、1在同一根钢筋上截取四个试件，按随机的方法分为两组；
4、2在万能材料试验机检定合格的期间内，对同一根钢筋的两组试件中的一组进行抗拉强度试验。
4、3另一组试件封存保管。
4、4在两次检定周期的中间时期，将封存的另一组钢筋试件在同一台万能材料试验机上进行抗拉强度试验。
4、5试验按下列要求进行
4、5、1试验按GB/T228.1-2010《金属材料 [室温拉伸试验方法》进行；
4、5、2计算抗拉强度的受力面积，采用钢筋的公称截面积；
4、5、3每次试验取其平均值作为本次试验的结果。
5、期间核查结果
5、1按式（5、1）计算中期试验的抗拉强度与初期试验的抗拉强度的差。
Cc= fC - fz （5、1）
式中：CC—中期试验的抗拉强度与初期试验的抗拉强度的差（MPa）;
fC—初期试验的抗拉强度（MPa）;
fz—中期试验的抗拉强度（MPa）。
5、2按式（5、2）计算抗拉强度的差CC相对于初期试验的抗拉强度fC的百分率δ。

式中：δ—抗拉强度的差Cc相对于初期的抗拉强度fC的百分率（精确到0.01%）。
5、3当抗拉强度差Cc相对于初期试验的抗拉强度fC的百分率大于±1.0%时，应查找原因并对该万能材料试验机重新检定。

105国道三角元至太和段太和颍河三桥加宽工程工地试验室
万能材料试验机期间核查试验记录
记录编号： THSQQJHC-001
被核查设备
名 称
电液式数显万能材料试验机
检定日期
2015.08.17
被核查设备
型 号
WES-300B
设备档案编号
SQ-LX-002
初期试验日期
2015.11.09
中期试验日期
2016.04.27
核查用试验
钢筋规格
12mm
核查用试验
钢筋型号
HRB400
期间核查依据
《万能材料试验机期间核查作业指导书》
初期试验记录
试件编号
公称直径（mm）
极限荷载(kN)
抗拉强度(MPa)
抗拉强度平均值(MPa)
QJHC-01
12
72.01
637
631
QJHC-02
12
70.71
625
中期试验记录
试件编号
公称直径（mm）
极限荷载(kN)
抗拉强度(MPa)
抗拉强度平均值(MPa)
QJHC-03
12
71.85
635
630
QJHC-04
12
70.63
624
试验： 校核：
期间核查结果计算
中期试验的抗拉强度与初期试验的抗拉强度的差(MPa)
1
抗拉强度的差Cc相对于初期试验的抗拉强度fC的百分率δ（%）
0.16
期间校查结论
该仪器满足正常运转要求。
技术负责人
意 见
签字： 年 月 日

105国道三角元至太和段太和颍河三桥加宽工程工地试验室
万能材料试验机期间核查试验记录
记录编号：THSQQJHC-002
被核查设备
名 称
电液式数显万能材料试验机
检定日期
2015.08.17
被核查设备
型 号
WES-1000B
设备档案编号
SQ-LX-001
初期试验日期
2015.11.09
中期试验日期
2016.04.27
核查用试验
钢筋规格
25mm
核查用试验
钢筋型号
HRB400
期间核查依据
《万能材料试验机期间核查作业指导书》
初期试验记录
试件编号
公称直径（mm）
极限荷载(kN)
抗拉强度(MPa)
抗拉强度平均值(MPa)
QJHC-01
25
309.47
630
623
QJHC-02
25
301.86
615
中期试验记录
试件编号
公称直径（mm）
极限荷载(kN)
抗拉强度(MPa)
抗拉强度平均值(MPa)
QJHC-03
25
308.66
629
621
QJHC-04
25
300.94
613
试验： 校核：
期间核查结果计算
中期试验的抗拉强度与初期试验的抗拉强度的差(MPa)
2
抗拉强度的差Cc相对于初期试验的抗拉强度fC的百分率δ（%）
0.32
期间校查结论
该仪器满足正常运转要求。
技术负责人
意 见
签字： 年 月 日

5
