建筑输变电工程施工过程质量控制数码采集与管理.pptx

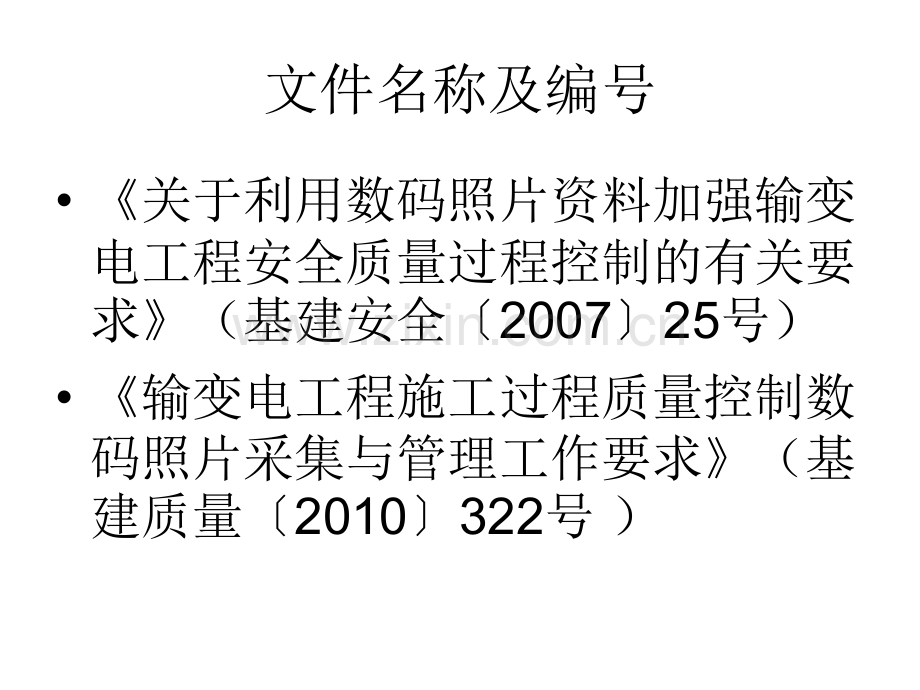

质量控制数码照片采集与管理王洪先(E-mail:;)2011年2月22日文件名称及编号关于利用数码照片资料加强输变电工程安全质量过程控制的有关要求（基建安全200725号）输变电工程施工过程质量控制数码照片采集与管理工作要求（基建质量2010322号）文件说明基建质量2010322号文件说明：已开工建设的工程项目可继续按关于利用数码照片资料加强输变电工程安全质量过程控制的有关要求 进行过程质量控制数码照片的采集与管理工作，但也应按本文件的规定对照片进行规范性命名及分类；新开工程须严格按本文件规定进行过程质量控制数码照片的采集与管理工作。适用范围输变电工程施工过程质量控制数码照片采集与管理工作要求（基建质量2010322号）公司系统投资建设的 66kV 及以上电压等级输变电工程关于利用数码照片资料加强输变电工程安全质量过程控制的有关要求基建安全200725号公司系统全资及控股的110kV及以上输变电工程 数码照片的采集要求基建质量2010322号 工程建设过程质量控制数码照片资料应与工程建设进度同形成，用数码相机实地拍摄，真实反映现场质量控制情况，主题应突出。严禁采用补拍、替代、合成等弄虚作假手段。各单位采集的内容 基建安全200725号文件工程建设管理单位：重要工程协调会、建设项目安全委员会活动，以及现场检查指导过程中反映监理、施工人员是否尽职到位等情况的数码照片基建质量2010322号 文件业主项目部：站址原貌、项目重要技术及质量管理活动（工程协调、设计交底、施工图会检、质量巡检、质量竞赛等）、由上级单位或业主组织的质量验收活动（中间验收、质量监督活动、竣工验收等）以及反映质量问题及事故调查过程等数码照片 各单位采集的内容基建安全200725号文件监理单位：由自身组织的有关安全检查、质量验收等活动，以及输变电工程施工阶段影响工程质量和施工安全的关键部位、关键工序、重要及危险作业环节的数码照片基建质量2010322号 文件监理项目部：由监理组织的有关质量检验、质量验收和质量纠偏等活动以及隐蔽工程质量状况的数码照片各单位采集的内容基建安全200725号文件施工单位：反映施工过程中安全质量控制主要活动和关键环节，以及人员培训教育、现场安全文明施工“六化”标准执行情况、施工工艺亮点的数码照片基建质量2010322号 文件施工项目部：反映施工过程中质量控制主要活动、关键环节、隐蔽工程状况，以及施工工艺亮点的数码照片 数码照片拍摄基本要求 基建安全200725号文件照片分辨率宜设置为12001600像素及以上、采用JPEG“精细”压缩方式，拍摄时设置“日期时间显示”功能 拍摄时在明显位置放置标注号牌（注明工程名称、桩号及部位）；标注号牌应采用非反光材料制作、底色为白色，方便擦写基建质量2010322号 文件数码相机应正确设置时间，拍摄时应启用“日期时间显示”功能；照片保存为 JPEG 格式，分辨率为 12001600 像素，单张照片大小不宜超出 1M。现场实物照片在拍摄主体右下角应设置标识牌（采用非反光材料制作，底色为白色），标识牌约占照片整体画面面积的1/16 1/9，标识牌应包含工程名称、施工部位、拍摄时间等要素 标识牌示例基建质量2010322号 文件变电工程标识牌示例 工程名称：*变电站工程施工部位：主控通信楼当前日期：10 年 10 月 10 日线路工程标识牌示例 工程名称：*线路工程施工杆塔号：122#当前日期：10 年 10 月 10 日数码照片的命名 基建质量2010322号 文件名称应能反映工程部位、主要工序及照片的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄主题+序号”表示 数码照片整理与管理基建安全200725号文件施工项目部应定期（一般每周）对采集的数码照片进行整理；项目监理部应定期（一般每周）对自行采集的数码照片进行整理；建设单位定期(一般每月)将自行采集的数码照片整理归档。工程竣工后一个月内，各单位应完成数码照片的整理（单张数码照片名称应能反映事件的主要内容、并尽可能简洁），并用不可擦除型光盘刻录并移交。数码照片资料由工程建设管理单位保存，可不随工程档案移交。保存期限为自工程竣工移交生产后至少5年。基建质量2010322号 文件各项目部应及时对采集的数码照片进行整理，尽可能做到当天采集当天整理，最长不得超过一周。工程竣工后两周内，监理项目部、施工项目部完成数码照片的整理，并移交业主项目部。工程数码照片汇总后，应附照片采集说明。业主项目部汇总后用不可擦除型光盘刻录（或拷贝至移动硬盘），移交工程建设管理单位保存，保存期限为自工程竣工移交生产后至少 5 年。数码照片资料的应用与考核 基建安全200725号文件建设管理、监理、施工等单位应定期对自身及所管理单位采集到的数码照片进行检查分析，对其反映的安全质量管理亮点要及时表扬和推广，对有关问题要及时采用“违章曝光栏”等形式给予通报，并采取有效措施及时消除各类管理不到位的现象。有关缺陷通报（或整改通知）应附典型照片，整改闭环后附对应照片。国家电网公司将数码照片资料的采集情况和照片内容纳入日常监督检查、竞赛评比以及工程达标投产考核和优质工程评选考核的重要内容。基建质量2010322号 文件建设管理、监理、施工等单位应定期对自身及所管理单位采集的数码照片进行检查分析，对其反映的质量管理亮点要及时表扬和推广，对有关问题要及时采用“违章曝光栏”等形式给予通报，并采取有效措施及时消除各类管理不到位的现象。有关缺陷通报（或整改通知）应附典型照片，整改闭环后附对应照片。在工程质量例行检查、各阶段质量验收等工作应将数码照片采集与管理作为检查内容。公司将数码照片资料的采集情况和照片内容作为日常监督检查、竞赛评比以及工程达标投产考核和优质工程评选的重要内容；同时依据基建管理综同时依据基建管理综合评价办法、合评价办法、输变电工程设计施工监理输变电工程设计施工监理激励办法等规定对项目参建单位进行考激励办法等规定对项目参建单位进行考核。核。业主项目部文件夹命名及内容基建质量2010322号 文件一级文件夹以工程名称命名（如“工程施工质量控制数码照片资料”）；二级文件夹为“业主项目部质量管理数码照片”；三级文件夹为“站址原貌”、“日常质量管理”、“工程质量验收”、“质量问题及事故调查”等四个；“日常质量管理”设四级文件夹“工程协调会”、“设计交底及施工图会检”、“上级质量检查”等三个；“工程质量验收”设四级文件夹“工程中间验收”、“工程质量监督活动”和“工程竣工验收”三个；“工程中间验收”和“工程质量监督活动”分别设五级文件夹，反映输变电工程三个阶段中间验收情况（变电站工程为主要建（构）筑物基础基本完成、土建交付安装前和投运前阶段；线路工程为杆塔组立前、导地线架设前和投运前阶段）业主项目部文件夹基建质量2010322号 文件 工程施工质量控制数码照片资料业主项目部质量管理数码照片站址原貌 日常质量管理 工程质量验收 质量问题及事故调查设计交底及施工图会检工程协调会上级质量检查工程中间验收工程质量监督活动工程竣工验收反映输变电工程三个阶段中间验收情况主要建（构）筑物基础基本完成阶段、土建交付安装前阶段、投运前阶段杆塔组立前阶段、导地线架设前阶段、投运前阶段监理项目部文件夹命名及内容基建质量2010322号 文件一级文件夹以工程名称命名（如“工程施工质量控制数码照片资料”）；二级文件夹为“监理项目部质量管理数码照片”；变电工程三级文件夹为：“材料设备检验”、“关键工序质量控制”、“监理初检”、“质量纠偏”等四个；“材料设备检验”设四级文件夹“见证取样”、“试件（试块）制作”、“设备到货验收”等三个；“关键工序质量控制”设四级文件夹“地基验槽”、“钢筋工程”、“基础拆模”、“混凝土工程”、“接地装置”、“防水工程”、“墙体粉刷”、“母线压接及焊接”、“吊顶”等九个；“监理初检”分设四级文件夹“主要建（构）筑物基础基本完成阶段”、“土建交付安装前阶段”和“投运前阶段”等三个；“质量纠偏”每一个事件设一个单独四级文件夹，并以该事件主题命名 变电工程监理项目部文件夹基建质量2010322号 文件 工程施工质量控制数码照片资料监理项目部质量管理数码照片关键工序质量控制材料设备检验监理初检质量纠偏见证取样试件（试块）制作设备到货验收地基验槽钢筋工程基础拆模混凝土工程防水工程墙体粉刷地基验槽钢筋工程基础拆模混凝土工程接地装置母线压接及焊接吊顶主要建（构）筑物基础基本完成阶段土建交付安装前阶段投运前阶段每一个事件设一个单独文件夹监理项目部文件夹命名及内容基建质量2010322号 文件线路工程三级文件夹为“材料设备检验”、“关键工序质量控制”、“监理初检”、“质量纠偏”等四个；“材料设备检验”设四级文件夹“见证取样”、“试件（试块）制作”、“设备到货验收”等三个；“关键工序质量控制”设四级文件夹“地基验槽”、“钢筋工程”、“混凝土工程”、“接地装置”、“护坡等防护工程”、“导线压接及光缆接续”等六个；“监理初检”设四级文件夹“杆塔组立前阶段”、“导地线架设前阶段”和“投运前阶段”等三个；“质量纠偏”每一个事件设一个单独四级文件夹，并以该事件主题命名线路工程监理项目部文件夹基建质量2010322号 文件 工程施工质量控制数码照片资料监理项目部质量管理数码照片材料设备检验关键工序质量控制监理初检质量纠偏见证取样试件（试块）制作设备到货验收地基验槽钢筋工程混凝土工程接地装置护坡等防护工程导线压接及光缆接续杆塔组立前阶段导地线架设前阶段投运前阶段每一个事件设一个单独文件夹施工项目部文件夹命名及内容（基建质量2010322号）文件一级文件夹以工程名称命名（如“工程施工质量控制数码照片资料”）；二级文件夹为“施工项目部质量管理数码照片”；变电工程三级文件夹为“土建类”、“安装类”、“公司级专检”、“工艺亮点”等四个土建类四级文件夹为“*单位工程”每个“*单位工程”设五级文件夹“地基验槽”、“钢筋工程”、“混凝土工程”、“接地装置”、“防水工程”、“墙体粉刷”等六个安装类四级文件夹为“*单位工程”每个“*单位工程”设五级文件夹“设备安装”、“母线压接与焊接”两个“公司级专检”四级文件夹为“主要建（构）筑物基础基本完成阶段”、“土建交付安装前阶段”和“投运前阶段”等三个变电工程施工项目部文件夹（基建质量2010322号）文件 工程施工质量控制数码照片资料施工项目部质量管理数码照片安装类土建类 公司级专检 工艺亮点*单位工程*单位工程主要建（构）筑物基础基本完成阶段土建交付安装前阶段投运前阶段基础及保护帽工艺 地基验槽 钢筋工程 混凝土工程接地装置 防水工程 墙体粉刷 设备安装 母线压接与焊接 道路工艺围墙工艺防火墙工艺雨水井管施工工艺散水坡工艺电缆沟压顶及盖板工艺装饰装修工艺母线安装工艺设备接地引线工艺 电缆敷设工艺防火封堵工艺 二次接线工艺 屏柜安装工艺 电缆穿管工艺 户外照明安装工艺 施工项目部文件夹命名及内容（基建质量2010322号）文件线路工程三级文件夹为“过程质量控制”、“公司级专检”、“工艺亮点”等三个；“过程质量控制”四级文件夹为“地基验槽”、“钢筋工程”、“混凝土下料”、“基础拆模”、“塌落度检查”、“接地装置”、“护坡等防护工程”、“铁塔组立”、“导线压接及光缆接续”等九个；“公司级专检”四级文件夹为“杆塔组立前阶段”、“导地线架设前阶段”和“投运前阶段”等三个；线路工程施工项目部文件夹（基建质量2010322号）文件 工程施工质量控制数码照片资料施工项目部质量管理数码照片过程质量控制 公司级专检 工艺亮点 杆塔组立前阶段 导地线架设前阶段 投运前阶段地基验槽 钢筋工程 混凝土下料 基础拆模 塌落度检查 接地装置 基础及保护帽工艺螺栓穿向及出扣接地引下线工艺跳线工艺同相子导线弧垂附件安装工艺回填土工艺护坡等防护工程 铁塔组立 导线压接及光缆接续 业主项目部数码照片采集及整理要求 执行文件3 级 4级5级照片数量拍摄要求命名规则07年文件无站址原貌要求10年文件站址原貌2 张 东西、南北方向全景照片各1 张,表现主要地貌及周围环境；年月日+站址原貌+序号07年文件日常质量管理工程协调会每次留存1-2 张表现会议主题、主要参加单位或人员等内容的全景照片 10年文件工程协调会每次留存2 张 全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题+序号设计交底及施工图会检 每次留存2 张 全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题+序号上级质量检查 每次留存4 张全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题检查照片 3 张，表现检查及测量过程年月日+检查部位+检查项目+序号质量问题照片若干如有质量问题，需有问题及整改照片年月日+质量问题内容及整改后+序号；业主项目部数码照片采集及整理要求执行文件3 级 4级5级照片数量拍摄要求命名规则07年文件工程质量验收竣工验收 检查验收活动每个案例留存整改前后对照照片各1-2张 主要缺陷及整改10年文件工程中间验收变电站工程主要建（构）筑物基础基本完成阶段5 张全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题检查照片 4 张，表现检查与测量过程 年月日+检查部位+检查项目+序号 质量问题照片若干如有质量问题,表现质量问题年月日+质量问题内容+序号整改后照片,表现问题部位整改情况 年月日+质量问题整改后+序号土建交付安装前阶段（同上）投运前阶段（同上）业主项目部数码照片采集及整理要求执行文件3 级 4级5级照片数量拍摄要求命名规则10年文件工程质量验收工程中间验收线路工程杆塔组立前阶段 5 张全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题质量问题照片若干检查照片 4 张，表现检查与测量过程年月日+检查部位+检查项目+序号 架线前阶段（同上投运前阶段（同上）工程质量监督活动（同上）工程竣工验收5 张全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题检查照片 4 张，表现检查与测量过程年月日+检查部位+检查项目+序号 质量问题照片若干业主项目部数码照片采集及整理要求执行文件3 级 4级5级照片数量拍摄要求命名规则10年文件质量问题及事故调查 若干每个有问题设备的整体照片1 张，问题部位特写若干设备（材料）名称+问题简述+序号若干质量问题及事故调查的起因、会议、过程、结果等照片若干 年月日+照片的主题内容变电工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件材料设备检验试件制作及见证取样重要试件每组留存典型照片1-2张；每次见证取样留存照片不少于1张 表现制作主要过程、操作人员等要素 设备开箱检验 重要设备每台（件）留存整体照片1张，缺陷（如有）特写1-3张 表现开箱设备整体外观、缺陷（如有）特写 10年文件见证取样 每次见证取样 1 张表现操作人员、见证人员及取样过程等要素 年月日+样品名称+见证取样+序号 试件（试块）制作 每组 1 张表现操作人员、见证人员及制作过程等要素 年月日+使用部位+试件（试块）名称+试件（试块）制作+序号设备到货验收每种设备1张主变（换流变）、电抗器、电容器、断路器、隔离开关、互感器、二次屏柜、避雷器、GIS等设备（或其附件）开箱后外观年月日+设备（材料）名称+到货+序号变电工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件隐蔽工程验收地基验槽 每个建（构）筑物分别留存1-2张全景照片，必要时留存特写照片1张 反映基槽地质状况、尺寸等要求 钢筋工程 每处留存全貌和局部特写各一张,须覆盖全部相关单位工程 包含钢筋数量、间距、保护层厚度等要素 地下混凝土工程每日每个作业点至少留存1张照片 反映浇筑过程关键要素 防水工程基层、找平层、防水层施工状态照片各留存1-2张 能反应施工关键环节 接地装置反映工程质量水平和特点的典型照片可选存1-3张。每处问题留存照片1-2张，整改复检照片1-2张 埋设深度、搭接长度、焊接质量、防腐情况等要素 变电工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则10年文件关键工序质量控制地基验槽 每单位工程1 张表现操作人员、验收人员及操作过程等要素 年月日+单位工程名称+地基验槽钢筋工程 每单位工程1 张表现钢筋数量、间距、保护层厚度等要素 年月日+单位工程名称+钢筋工程 混凝土工程每单位工程2 张表现浇筑过程关键要素 年月日+单位工程名称+混凝土浇筑+序号 基础拆模 每单位工程1 张表现基础拆模后外观检查等要素 年月日+单位工程名称+基础拆模+序号 接地装置 每单位工程3 张反映埋深、搭接长度、焊接及防腐等要素，大场景1张，局部 2 张 年月日+单位工程名称+接地+序号 防水工程 每单位工程4 张基层、找平层、防水层成品各 1 张，蓄（淋）水试验 1 张 年月日+单位工程名称+防水+层名（试验名称）墙体粉刷每单位工程2 张反映梁板柱，填充墙等连接处防裂处理 年月日+单位工程名称+照片的主题内容 母线压接及焊接 每种型号 1张 表现过程控制等要素 年月日+规格型号+软（管）母+压接（焊接）吊顶 有吊顶的房间各 1 张 表现龙骨等要素 年月日+房间名称+吊顶变电工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件监理初检每处问题留存照片1-2张，整改复检照片1-2张。反映工程质量水平和特点的典型照片可选存1-10张 存在的各类问题及整改 工程中间验收 10年文件监理初检 主要建（构）筑物基础基本完成阶段5张全景照片 1 张,表现会议主题、主要参加单位或人员等 年月日+会议主题 检查照片 4 张，表现检查与测量过程 年月日+检查部位+检查项目+序号 质量问题照片若干 如有质量问题,表现质量问题 年月日+质量问题内容+序号 整改后照片,表现问题部位整改情况 年月 日+质量问题整改后+序号 土建交付安装前阶段（同上）投运前阶段（同上）质量纠偏若干设备质量问题、巡检、施工质量问题纠偏过程、结果等照片若干，应包括但不限于监理工程师通知单的内容 年月日+照片的主题内容线路工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件材料设备检验试件制作及见证取样重要试件每组留存典型照片1-2张；每次见证取样留存照片不少于1张 表现制作主要过程、操作人员等要素 设备开箱检验 重要设备每台（件）留存整体照片1张，缺陷（如有）特写1-3张 表现开箱设备整体外观、缺陷（如有）特写 10年文件见证取样 每次见证取样 1 张表现操作人员、见证人员及取样过程等要素 年月日+样品名称+见证取样+序号 试件（试块）制作 每组 1 张表现操作人员、见证人员及制作过程等要素 年月日+使用部位+试件（试块）名称+试件（试块）制作+序号设备到货验收每种设备1张塔材、螺栓、导线、地线、光缆盘测、绝缘子等检查年月日+设备（材料）名称+到货+序号线路工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件隐蔽工程验收基础钢筋工程 按基础总数的30%留存照片，每基留存A号腿(如基坑贯通,其它基础应尽可能摄入画面)。30%比例的确定应有一定的规律，如线路按桩号间隔确定，并宜在监理细则中明确 包含钢筋数量、间距、保护层厚度等要素 基础混凝土浇注 坍落度测试过程照片每种基础型式不少于1张；试块制作不少于规程要求数量的10%，混凝土下料不少于每种基础数量的10%（坑深超过3米全部留存）施工部位、坍落度测试、试块制作、混凝土下料等关键环节 基础拆模 每基留存混凝土外观质量照片1张，断面尺寸照片1张（具体采集A腿ab侧面）。表现基础外观质量、断面尺寸等要素 直线管、耐张管压接 每基耐张塔每相导线留存一子导线压接过程照片(压接过程和压后外观及尺寸和1张);张力场按直线管总数的10%留存照片。采用塔上压接时，每基可只留存压接过程全景照片1-2张（可从地面或塔上适宜位置拍摄）包含清洗、压接、压后尺寸及外观等要素 线路工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则10年文件关键工序质量控制地基验槽 每处 1 张 依设计要求进行验槽，表现操作人员、验收人员及操作过程等要素 施工杆塔号+地基验槽 钢筋工程 杆塔号尾号为3、6、9的基础（A 腿），每基留存1 张，桩基及大跨越全部留存表现钢筋数量、间距、保护层厚度等要素 施工杆塔号+钢筋工程 混凝土工程 同上反映拆模后外观等关键要素 施工杆塔号+混凝土工程 接地装置 每基2 张局部 1 张，反映埋深、搭接长度、焊接及防腐等要素，大场景 1 张，包含局部图片的内容施工杆塔号+接地施工+序号 护坡等防护工程 每处1张表现地基处理或关键施工过程 施工杆塔号+防护名称 导线压接及光缆接续每 8 公里一组（最多留存三组）地面压接的一组为；直线管、耐张管、引流管各 1 张，高空压接时可在地面拍摄 1 张，表现过程控制等要素；光缆接续拍摄 1 张，表现接续过程；余缆安装后拍摄 1 张，表现安装工艺 临近的施工杆塔号+管名称+压接线路工程监理项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件监理初检每处问题留存照片1-2张，整改复检照片1-2张。反映工程质量水平和特点的典型照片可选存1-10张 存在的各类问题及整改 工程中间验收 10年文件监理初验杆塔组立前阶段 5 张全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题检查照片 4 张，表现检查与测量过程 年月日+检查部位+检查项目+序号 质量问题照片若干（同上）架线前阶段（同上）投运前阶段（同上）质量纠偏若干材料质量问题、巡检、施工质量问题纠偏过程、结果等照片若干，应包括但不限于监理工程师通知单的内容每一个事件设一个独立文件夹，以该事件主题命名；照片命名：年月日+照片的主题内容变电工程施工项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件材料和设备检验试件制作及见证取样 重要试件每组1-2张，悉数留存表现制作主要过程、操作人员等要素 设备开箱检验 重要设备每台（件）留存整体照片1张，缺陷（如有）特写1-3张表现开箱设备整体外观、缺陷（如有）特写 隐蔽工程验收地基验槽 每个建（构）筑物分别留存2-3张照片 反映基槽地质状况、尺寸等要求 钢筋工程 每处留存全貌和局部特写各1张,须覆盖全部相关单位工程 包含钢筋数量、间距、保护层厚度等要素 地下混凝土工程 每日每个作业点至少留存1张照片 反映浇筑过程关键要素 防水工程每处基层、找平层、防水层施工状态照片各1-2张，悉数留存 能反应施工关键环节。接地装置 每处留存全景照片1张，局部特写照片1-3张。表现埋设深度、搭接长度、焊接质量、防腐情况等要素 变电工程施工项目部数码照片采集及整理要求执行文件3 级 4级5级照片数量拍摄要求命名规则10年文件土建类*单位工程地基验槽 每单位工程2 张反映地基清槽、修槽等施工过程，表现操作人员及过程等要素 年月 日+单位工程名称+地基验槽+序号 钢筋工程 每单位工程2 张表现钢筋数量、间距、保护层厚度等要素 年月日+单位工程名称+钢筋工程+序号 混凝土工程 每单位工程3 张下料、收光（标高控制）各1 张，塌落度检查1 张，表现施工过程关键要素 年月日+单位工程名称+混凝土浇筑+序号 接地装置 每单位工程4 张反映埋深、搭接长度、焊接及防腐等要素，大场景1张，局部3 张 年月日+单位工程名称+接地+序号 防水工程 每单位工程4 张基层、找平层、防水层成品各1 张，蓄（淋）水试验1张年月日+单位工程名称+防水+层名（试验名称）墙体粉刷每单位工程2 张反映梁板柱，填充墙等连接处防裂处理 年月日+单位工程名称+照片的主题内容 安装类*单位工程设备安装 每种设备 1 张 反映变压器、GIS 设备安装操作人员及过程等要素 单位工程名称+设备（材料）名称+安装 母线压接与焊接 每种型号线夹 1 组2 张每种型号线夹 1 组 2-4 张，耐张线夹每种型号的钢锚、线夹的穿管、压接过程照片各1 张。管母焊接每型号对口、焊接过程照片各1张，表现操作人员及过程等要素线夹型号+过程名称（穿管、压接）；规格+管母+过程名称（对口、焊接）执行文件3 级 4级照片数量拍摄要求命名规则10年文件公 司级 专检 主要建（构）筑物基础基本完成阶段5张全景照片 1 张,表现会议主题、主要参加单位或人员等 年月日+会议主题 检查照片 4 张，表现检查与测量过程 年月日+检查部位+检查项目+序号 质量问题照片若干 如有质量问题,表现质量问题 年月日+质量问题内容+序号 整改后照片,表现问题部位整改情况 年月 日+质量问题整改后+序号 土建交付安装前阶段投运前阶段 工 艺亮点 基础及保护帽工艺 3张表现整体观感 1 张，从不同角度，表现细部工艺照片各 1 张 时间+基础及保护帽工艺+序号道路工艺 3张同上同上围墙工艺 3张同上同上防火墙工艺 3张同上同上雨水井管施工工艺 3张同上同上变电工程施工项目部数码照片采集及整理要求变电工程施工项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则10年文件工 艺亮点 散水坡工艺 3张同上同上电缆沟压顶及盖板工艺 3张同上同上装饰装修工艺 3张同上同上母线安装工艺 3张同上同上设备接地引线工艺 3张同上同上电缆敷设工艺 3张同上同上防火封堵工艺 3张同上同上二次接线工艺 3张同上同上屏柜安装工艺 3张同上同上电缆穿管工艺 3张同上同上户外照明安装工艺 3张同上同上线路工程施工项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则07年文件材料和设备检验试件制作及见证取样 重要试件每组1-2张，悉数留存表现制作主要过程、操作人员等要素 设备开箱检验 重要设备每台（件）留存整体照片1张，缺陷（如有）特写1-3张表现开箱设备整体外观、缺陷（如有）特写 隐蔽工程验收基础钢筋绑扎 每基基础均留存照片1张，具体留存A塔腿，且面向该腿ab侧拍摄 包含钢筋数量、间距、保护层厚度等要素 基础混凝土浇筑 坍落度测试过程照片不少于全部基础总数的50%；试块制作过程不少于规程要求的数量50%;混凝土下料不少于全部基础数量的50%（坑深超过3米全部留存），振捣过程不少于全部基础数量的50%。每类各取典型照片3-5张留存 坍落度测试、试块制作、混凝土下料、振捣等关键环节 基础拆模 每基基础留存A腿的外观质量照片1张，断面尺寸照片1张（具体采集该腿ab侧面,如基坑贯通其余腿应作背景）反映基础外观质量、断面尺寸等要素 直线管、耐张管压接 按压接管（直线、耐张）总数的10%留存照片（随机抽取），每管留存3张。采用塔上压接时，每基可只留存压接过程全景照片1-2张（可从地面或塔上适宜位置拍摄）包含清洗、压接、尺寸量测等要素 线路工程施工项目部数码照片采集及整理要求执行文件3 级 4级照片数量拍摄要求命名规则10年文件过程质量控制地基验槽 每处 1 张 按设计要求，地基清槽、修槽等施工过程，表现操作人员及过程等要素 年月日+单位工程名称+地基验槽+序号钢筋工程 施工杆塔号单号每基 1 张（A 腿）表现钢筋绑所成型后的整体状况 年月 日+单位工程名称+钢筋工程+序号混凝土下料施工杆塔号每基 1张 下料施工过程关键要素 同上基础拆模 施工杆塔号每基 1张拆模后混凝土表面观感质量 同上塌落度检查 每组试件（试块）1张 表现操作人员及操作过程等要素 同上接地装置 每基2 张局部 1 张，反映埋深、搭接长度、焊接及防腐等要素，大场景 1 张，包含焊接部位内容同上护坡等防护工程 每处1张表现地基处理或关键施工过程 施工杆塔号+防护名称 铁塔组立 每种塔型选 1 基每基 3 张 主要表现施工过程中成品保护（基础、塔材保护及补强措施）施工杆塔号+成品保护名称（基础、构件、镀锌层）导线压接及光缆接续每 8 公里一组地面压接的一组为；直线管、耐张管、引流管各 1 张，高空压接时可在地面拍摄 1 张，表现过程控制等要素；光缆接续拍1 张，余缆安装工艺 1 张，临近的施工杆塔号+管名称+要义（穿管、压接）执行文件3 级 4级照片数量拍摄要求命名规则10年文件公司级专检 杆塔组立前阶段 5 张全景照片,表现会议主题、主要参加单位或人员等年月日+会议主题检查照片 4 张，表现检查与测量过程 年月日+检查部位+检查项目+序号 质量问题照片若干架线前阶段投运前阶段工艺亮点基础及保护帽工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+基础及保护帽工艺+序号螺栓穿向及出扣（同上）接地引下线工艺（同上）跳线工艺（同上）同相子导线弧垂附件安装工艺回填土工艺线路工程施工项目部数码照片采集及整理要求变电工程数码照片采集说明（表样）（基建质量2010322号）文件工程名称工程开竣工时间工程开工时间：年 月 日 工程竣工时间：年 月 日 主要单位工程开竣工时间 单位工程名称 开工时间 竣工时间 工程参建单位（工作范围）业主项目部：监理项目部：土建施工项目部：电气安装施工项目部：数码相机及型号 业主项目部监理项目部土建施工项目部电气安装施工项目部采集照片数量 其他相关说明 线路工程数码照片采集说明（表样）（基建质量2010322号）文件工程名称工程开竣工时间工程开工时间：年 月 日 工程竣工时间：年 月 日 分部工程开竣工时间 分部工程名称 开工时间 竣工时间 工程参建单位（工作范围）业主项目部：监理项目部：土建施工项目部：电气安装施工项目部：数码相机及型号 业主项目部监理项目部土建施工项目部电气安装施工项目部采集照片数量 其他相关说明
