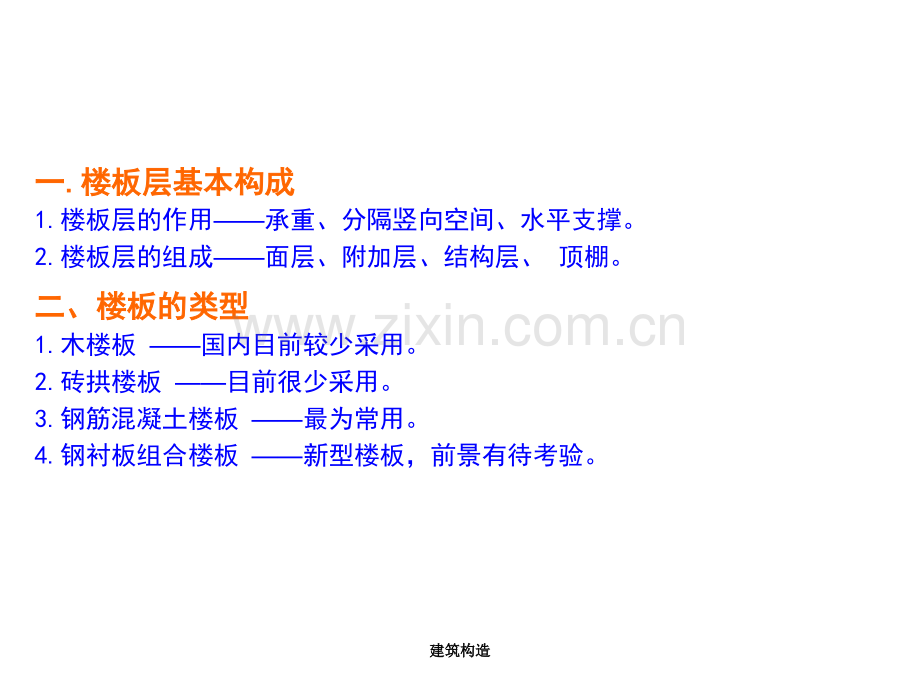

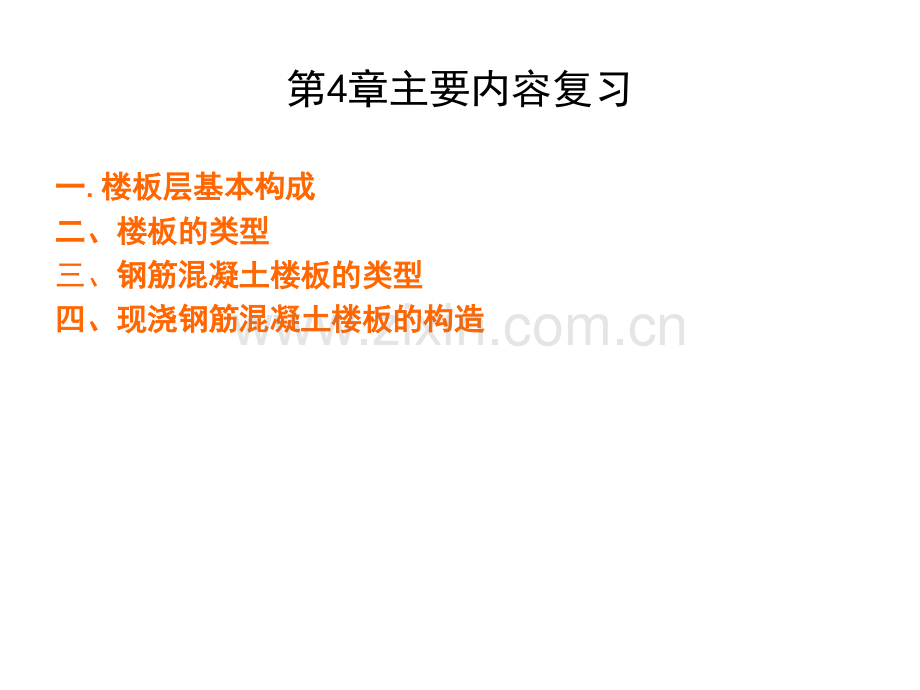

第4章主要内容复习一一.楼板层基本构成楼板层基本构成二、楼板的类型二、楼板的类型三、钢筋混凝土楼板的类型钢筋混凝土楼板的类型四、现浇钢筋混凝土楼板的构造四、现浇钢筋混凝土楼板的构造建筑构造建筑构造一一.楼板层基本构成楼板层基本构成 1.楼板层的作用承重、分隔竖向空间、水平支撑。2.楼板层的组成面层、附加层、结构层、顶棚。二、楼板的类型二、楼板的类型 1.木楼板 国内目前较少采用。2.砖拱楼板 目前很少采用。3.钢筋混凝土楼板 最为常用。4.钢衬板组合楼板 新型楼板，前景有待考验。三、钢筋混凝土楼板钢筋混凝土楼板 现浇式、装配式和装配整体式三种。现浇式、装配式和装配整体式三种。四、现浇钢筋混凝土楼板的构造四、现浇钢筋混凝土楼板的构造 1.1.现浇式钢筋混凝土楼板现浇式钢筋混凝土楼板组成组成面层、面层、附加层、附加层、结构层、结构层、顶棚。顶棚。2.2.有板式楼板、梁板式楼板和无梁楼板三种。有板式楼板、梁板式楼板和无梁楼板三种。板式楼板和梁板式楼板最为常用。板式楼板和梁板式楼板最为常用。板的跨度常在板的跨度常在3 3米左右（梁板式结构中板跨度缩小为米左右（梁板式结构中板跨度缩小为1.7-2.5m 1.7-2.5m），），厚度厚度8080左右左右 主梁经济跨度主梁经济跨度5-8m5-8m；次梁跨度次梁跨度4-6m4-6m；板跨度；板跨度1.7-2.5m 1.7-2.5m 建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯内容简要 1 楼梯的类型和设计要求 2 楼梯的组成和尺度（）3 钢筋混凝土楼梯构造 4 楼梯的细部构造()5 台阶与坡道()6 电梯及自动扶梯 （重点；难点）建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯5.1 楼梯的类型和设计要求楼梯是建筑物中联系上下交通设施。它起着承重、安全疏散、美观装饰等作用。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯一、楼梯的类型1.按材料分 钢筋混凝土楼梯、木楼梯、金属楼梯及组合材料楼梯。2.按位置分 室内楼梯、室外楼梯。3.按使用性质分 主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯4.按防火性能要求分开敞楼梯间、封闭楼梯间、防烟楼梯间。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯5.按平面形式分 单跑直楼梯；双跑直楼梯；双跑平行楼梯；双分转角楼梯；双分平行楼梯；三跑楼梯；三角形三跑楼梯；圆形楼梯；螺旋楼梯；单跑弧形楼梯；双跑弧形楼梯；交叉楼梯；剪刀楼梯。建筑构造第五章第五章 墙墙 体体楼梯分类举例建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯二、楼梯的设计要求（一）基本要求：标志明显、方便到达、符合建筑内部人流的通行要求。（二）数量和总宽度要求：一般至少要设两个或两个以上楼梯。设置一个楼梯的条件（见P.81表5-1）。（三）对楼梯间的要求：设置条件、设置要求（封闭楼梯、防烟楼梯）。楼梯间门应向疏散方向开启。（四）楼梯间的间距和位置：多层建筑应符合P.82表5-2规定，高层建筑应符合P.82表5-3规定.建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯5.1 楼梯的类型和设计要求建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯一、楼梯的组成：5.2 楼梯的组成和尺度1.楼梯段 楼层间的倾斜构件。每个梯段的级数不宜少于3级，不应多于18级。2.平台 供休息和转换方向的水平构件。有楼层平台和休息平台(中间平台)。3.栏杆扶手 梯段临空边的安全设施。楼梯段楼梯段栏杆扶手栏杆扶手平台平台平台梁平台梁建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯二、楼梯的坡度梯段沿水平面倾斜的角度。允许坡度范围在2345 之间。在实际工程中用踏面与踢面之比表示楼梯的坡度。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯三、楼梯段及平台尺寸 楼梯段宽度:依据通行人数的多少、防火要求、搬运物品等确定。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯楼梯平台宽度指踏步边到内墙面距离(不含扶手宽度)。不小于不小于1.1m梯井宽为60mm-200mm，公共建筑不小于150mm建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯踏步尺寸依据建筑物用途、行走舒适、面积经济等。经验公式：g+r=450mm g+r=450mm 2r+g=6002r+g=600620mm 620mm g=250g=250300mm 300mm r=150r=150175mm175mm常用适宜踏步尺寸见常用适宜踏步尺寸见p.86表表5-4建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯五、楼梯的净空高度(1)梯段下净空高度2.2m。(2)平台下净空高度2m。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯提高楼梯平台下净高的措施A.底层梯段做成长短跑。B.室外台阶内移(降低底层平台下地面标高)。o 建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯提高楼梯平台下净高的措施C.上述两种同时采用。D.底层做成直跑梯段。o 建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯六、栏杆和扶手 要求 室内高度900mm；水平段高度1050mm；室外高度1050mm；高层1100mm 儿童扶手高度:500600mm。高度不小于1.05m建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯高度高度900mm900mm11050mm050mm建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯楼梯尺寸的计算以双跑平行楼梯为例，步骤如下：1、梯段宽度（a）与平台宽（D1、D2）的计算 梯段宽a：o o A开间净宽 C梯井宽度，C=60-200mm 平台宽：根据 D1a、D2 a，初取 D1、D2。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯2、踏步的尺寸(r、g)与数量(N)的确定 N=H/r H房屋层高 g+r450mm r踏步的高度 g+2r=600-620mm g踏面的宽度建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯3、梯段长度(L)计算 梯段长度取决于踏步数量(N)当N已知后，对两段等跑的楼梯梯段长L为：L=(N/2-1)g g 踏面宽 4、验算是否满足D1+L+D2=B,（B净进深）如不满足则重新调整；建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯5.3 钢筋混凝土楼梯构造 钢筋混凝土楼梯因具有坚固、耐久、防火的性能，得到了普遍的应用。按施工方式，可分为现浇式和装配式。一、现浇式钢筋混凝土楼梯:是指将楼梯段、楼梯平台等整浇在一起的楼梯。优点：整体性能好，刚度大，对抗震有利；缺点：支模耗费较多,且施工速度慢。建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯根据传力特点分为：板式梯段 梁板式楼梯段 1、板式梯段：楼梯段作为一块整板，斜搁在楼梯的平 台梁上。平台梁之间的距离即为这块板的跨度。5.1 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯板式梯段建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯 2、梁板式梯段当梯段较宽或楼梯负载较大时，采用板式梯段往往不经济，须增加梯段斜梁（简称梯梁）以承受板的荷载，并将荷载传给平台梁，这种梯段称梁板式梯段。梁板式梯段在结构布置上有双梁布置和单梁布置之分。1）双梯梁在板下部的称正梁式梯段，将梯梁反向上面称反梁式梯段。5.1 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯梁板式梯段建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯明步（正梁式）建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯暗步（反梁式）建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯 2）单梁式楼梯是近年来公共建筑中采用较多的一种结构形式。这种楼梯的每个梯段由一根梯梁支承踏步。梯梁布置有两种方式：一种是单梁悬臂式楼梯，另一种是单梁挑板式楼梯。单梁楼梯受力复杂，梯梁不仅受弯，而且受扭。但这种楼梯外形轻巧、美观，常为建筑空间造型所采用。单梁悬臂式楼梯5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯单梁挑板式楼梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯二、预制装配式钢筋混凝土楼梯按其构造方式可分为：梁承式、墙承式和墙悬臂式等类型。（一）梁承式楼梯 预制装配梁承式钢筋混凝土楼梯系指梯段由平台 梁支承的楼梯构造方式。预制构件可按梯段（板式或梁板式梯段）、平台 梁、平台板三部分进行划分。5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯1、梯段 1）梁板式梯段 梁板式梯段由梯斜梁和踏步板组成。一般在踏步板两端各设一根梯斜梁，踏步板支承在梯斜梁上。由于构件小型化，不需大型起重设备即可安装，施工简便。5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（1）踏步板：踏步板断面形式有一字形、L形、三角形等（2）梯斜梁：用于搁置一字形、L形断面踏步板的梯斜梁为锯齿形变断面构件。用于搁置三角形断面踏步板的梯斜梁为等断面构件。5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯2）板式梯段 板式梯段为整块或数块带踏步条板。5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯2、平台梁 为了便于支承梯斜梁或梯段板，平衡梯段水平分力并减少平台梁所占结构空间，一般将平台梁做成L形断面。3、平台板 平台板可根据需要采用钢筋混凝土空心板、槽板或平板。5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯4、构件连接构造 1）踏步板与梯斜梁连接 一般在梯斜梁支承踏步板处用水泥砂浆坐浆连接。如需加强，可在梯斜梁上预埋插筋，与踏步板支承端预留孔插接，用高标号水泥砂装填实。5.3 钢筋混凝土楼梯构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯台阶构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯三、坡道构造 坡道材料常见的有混凝土或石块等，面层亦以水泥砂浆居多，对经常处于潮湿、坡度较陡或采用水磨石作面层的，在其表面必须作防滑处理。5.5 室外台阶与坡道建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯坡道构造建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯一、电梯的类型（一）按使用性质分（1）客梯：主要用于人们在建筑物中的垂直联系。（2）货梯：主要用于运送货物及设备。（3）消防电梯：用于发生火灾、爆炸等紧急情况下作安全疏散人员和消防人员紧急救援使用。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（二）按电梯行驶速度分 高速电梯：速度大于2m/s，梯速随层数增加而提高，消防电梯常用高速。中速电梯：速度在2m/s之内，一般货梯，按中速考虑。低速电梯：运送食物电梯常用低速，速度在1.5m/s 以内。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（三）其它分类 有按单台、双台分；按交流电梯、直流电梯分；按轿厢容量分；按电梯门开启方向分等。（四）观光电梯 观光电梯是把竖向交通工具和登高流动观景相结合的电梯。透明的轿厢使电梯内外景观相互沟通。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯二、电梯的组成（一）电梯井道 电梯井道是电梯运行的通道，井道内包括出入口、电梯轿厢、导轨、导轨撑架、平衡锤及缓冲器等。不同用途的电梯，井道的平面形式不同。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯二、电梯的组成（一）电梯井道 电梯井道是电梯运行的通道，井道内包括出入口、电梯轿厢、导轨、导轨撑架、平衡锤及缓冲器等。不同用途的电梯，井道的平面形式不同。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（四）组成电梯的有关部件（1）轿厢：是直接载人、运货的厢体。电梯轿厢应 造型美观，经久耐用，当今轿厢采用金属框架结构，内部用光洁有色钢板壁面或有色有孔钢板壁面，花 格钢板地面，荧光灯局部照明以及不锈钢操纵板等。入口处则采用钢材或坚硬铝材制成的电梯门槛。o 5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（2）井壁导轨和导轨支架。是支承、固定厢上下升 降的轨道。（3）牵引轮及其钢支架、钢丝绳、平衡锤、轿厢开 关门、检修起重吊钩等。（4）有关电器部件。交流电动机、直流电动机、控 制柜、继电器、选层器、动力、照明、电源开关、厅 外层数指示灯和厅外上下召唤盒开关等。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯三、电梯与建筑物相关部位的构造（一）井道、机房建筑的一般要求（1）通向机房的通道和楼梯宽度不小于1.2m，楼梯坡度不大于45。（2）机房楼板应平坦整洁，能承受6kPa的均布荷载。（3）井道壁多为钢筋棍凝土井壁或框架填充墙井壁。井道壁为钢筋混凝土时，应预留150mm见方,150mm深孔侗、垂直中距2m，以便安装支架。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（4）框架（圈梁）上应预埋铁板，铁板后面的焊件与梁中钢筋焊牢。每层中间加圈梁一道，并需设置预埋铁板。（5）电梯为两台并列时，中间可不用隔墙而按一定的间隔放置钢筋混凝土梁或型钢过梁，以便安装支架。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（二）电梯导轨支架的安装 安装导轨支架分预留孔插人式和预埋铁件焊接式。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯四、电梯井道构造（一）电梯井道的设计应满足如下要求：（1）井道的防火 井道是建筑中的垂直通道，极易引起火灾的蔓延，因此井道四周应为防火结构。井道壁一般采用现浇钢筋混凝土或框架填充墙井壁。同时当井道内超过两部电梯时，需用防火围护结构予 以隔开。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（2）井道的隔振与隔声 电梯运行时产生振动和噪音。一般在机房机座下设弹性垫层隔振；在机房与井道间设高1.5m左右的隔声层。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（3）井道的通风 为使井道内空气流通，火警时能迅速排除烟和热气，应在井道肩部和中部适当位置（高层时）及地坑等处 设置不小于300mm 600mm的通风口，上部可以和排 烟口结合，排烟口面积不少于井道面积的3.5%。通风 口总面积的1/3应经常开启。通风管道可在井道顶板上 或井道壁上直接通往外。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（4）其它 地坑应注意防水、防潮处理，坑壁应设爬梯和检修灯槽。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯（二）电梯井道细部构造 电梯井道的细部构造包括厅门的门套装修及厅 门的牛腿处理，导轨撑架与井壁的固结处理等。电梯井道可用砖砌加钢筋混凝土圈梁，但大多 为钢筋混凝土结构。井道各层的出人口即为电梯间 的厅门，在出人口处的地面应向井道内挑出一牛腿。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯 由于厅门系人流或货流频繁经过的部位，故不仅要 求做到坚固适用，而且还要满足一定的美观要求。具 体的措施是在厅门洞口上部和两侧装上门套。门套装修可采用多种做法，如水泥砂浆抹面、贴水 磨石板、大理石板以及硬木板或金属板贴面。除金属 板为电梯厂定型产品外，其余材料均系现场制作或预 制。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯五、自动扶梯 自动扶梯适用于有大量人流上下的公共场所，如 车站、超市、商场、地铁车站等。自动扶梯可正、逆 两个方向运行，可作提升及下降使用，机器停转时可 作普通楼梯使用。自动扶梯是电动机械牵动梯段踏步连同栏杆扶手 带一起运转。机房悬挂在楼板下面。5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯 自动扶梯的坡道比较平缓，一般采用30，运行速度为0.50.7m/s，宽度按输送能力有单人和双人两种。其型号规格见下表5.6 电梯与自动扶梯建筑构造建筑构造模块五模块五 楼梯与电梯楼梯与电梯自动扶梯型号规格175010000.538.58000双人梯13506000.53105000单人梯外宽B1(mm)净宽B(mm)扶梯宽度速度(m/s)提升高度H输送能力（人h)梯型5.6 电梯与自动扶梯
