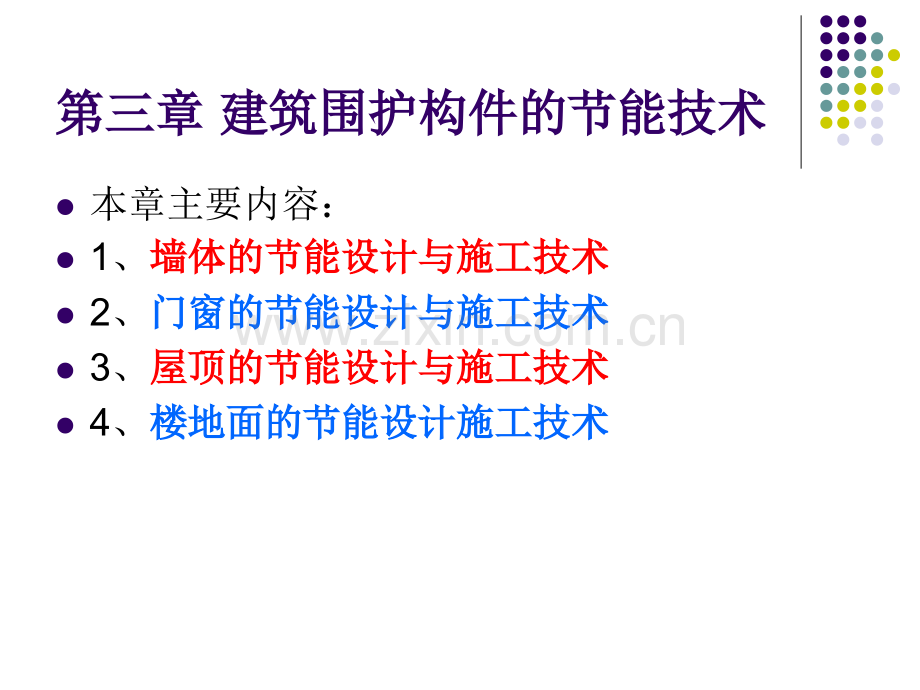

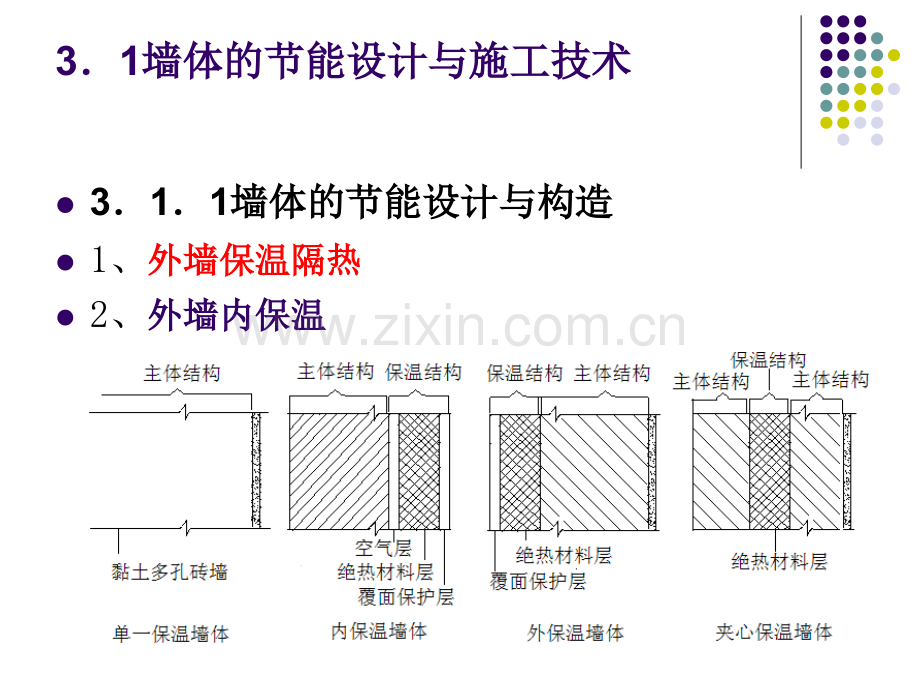

第三章第三章 建筑围护构件的节能技术建筑围护构件的节能技术l本章主要内容：l1、墙体的节能设计与施工技术墙体的节能设计与施工技术l2、门窗的节能设计与施工技术门窗的节能设计与施工技术 l3、屋顶的节能设计与施工技术屋顶的节能设计与施工技术l4、楼地面的节能设计施工技术楼地面的节能设计施工技术 31墙体的节能设计与施工技术墙体的节能设计与施工技术l311墙体的节能设计与构造墙体的节能设计与构造l1、外墙保温隔热外墙保温隔热l2、外墙内保温外墙内保温 l外墙的保温方式：选择热阻高的墙体材料选择热阻高的墙体材料。l1）外保温外保温：在墙的外侧设保温层。l2）内保温内保温：在墙的内侧设保温层。l3）加芯保温加芯保温：复合保温墙体材料。l节能复合墙体节能复合墙体就是将单一材料的承重墙体变为将单一材料的承重墙体变为由承重材料和保温材料由承重材料和保温材料(绝热层绝热层)组成的复合墙组成的复合墙体体。泡沫塑料在国内外大量用于建筑物的节能复合墙体。目前外墙外保温主要做法：目前外墙外保温主要做法：lEPS板薄抹面外保温隔热系统板薄抹面外保温隔热系统。这是最早也是应用最多的形式，关键在于薄抹面层的抗裂和EPS板的粘结固定。l胶粉胶粉EPS颗粒保温隔热浆料外保温隔热系统颗粒保温隔热浆料外保温隔热系统。这种形式整体性好，适合外形复杂的建筑，特别是曲面墙的情况。但厚度受限制，不适用于65%节能标准。l现浇混凝土复合现浇混凝土复合EPS板外保温隔热系统板外保温隔热系统(无网无网/有网有网)。这两种形式经济性好，但施工较麻烦，特别是对于外形复杂的建筑物，由于混凝土的重力涨模及苯板的弹塑性，外表面垂直平整度不易掌握。l聚氨酯硬泡喷涂外墙外保温隔热系统聚氨酯硬泡喷涂外墙外保温隔热系统。聚氨酯保温隔热效率高，热阻约为EPS板的一倍，可以适用于节能65%标准，整体性也好。但这种系统造价较高，喷涂外表面平整度不好掌握，还要再抹聚苯颗粒胶浆作找平层。墙体节能工程主要验收内容墙体节能工程主要验收内容l墙体节能工程主要验收内容：l1）主体结构基层主体结构基层l2）保温材料保温材料l3）饰面层等。饰面层等。l核查核查 checkl 对技术资料的检查及资料与实物的核对对技术资料的检查及资料与实物的核对。包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性以及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。l型式检验型式检验 type inspectionl 由生产厂家委托有资质的检测机构，对定型产品由生产厂家委托有资质的检测机构，对定型产品或成套技术的全部性能及其适用性所作的检验。或成套技术的全部性能及其适用性所作的检验。其报告称型式检验报告。通常在工艺参数改变、达到预定生产周期或产品生产数量时进行。一般规定：一般规定：l1）主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验及时进行质量检查、隐蔽工程验收和检验批验收收，施工完成后应进行墙体节能分项工程验收。l2）与主体结构同时施工的墙体节能工程，应与主体结构一同验收。l3）墙体节能工程当采用外保温定型产品或成外保温定型产品或成套技术时套技术时，其型式检验报告中型式检验报告中应包括安全性安全性和耐候性检验耐候性检验。墙体节能工程应对下列部位或内容进行隐墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必蔽工程验收，并应有详细的文字记录和必要的图像资料：要的图像资料：la、保温层附着的基层及其表面处理保温层附着的基层及其表面处理；b、保温保温板粘结或固定板粘结或固定；c、锚固件锚固件；d、增强网铺设增强网铺设；e、墙体热桥部位处理墙体热桥部位处理；f、预置保温板或预制保温墙板的板缝及构造节点；g、现场喷涂或浇注有机类保温材料的界面；h、被封闭的保被封闭的保温材料厚度温材料厚度；i、保温隔热砌块填充墙。墙体节能工程验收的检验批划分应符墙体节能工程验收的检验批划分应符合下列规定：合下列规定：la、采用相同材料、工艺和施工做法的墙面，每5001000m2面积划分为一个检验批检验批，不足500 m2 也为一个检验批检验批。lb、检验批的划分检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。主控项目主控项目l用于墙体节能工程的材料、构件等，其品种、规格用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。应符合设计要求和相关标准的规定。l检验方法：观察、尺量检查；核查质量证明文件。l检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。l墙体节能工程使用的保温隔热材料，其导热系数、墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要密度、抗压强度或压缩强度、燃烧性能应符合设计要求。求。l检验方法：核查质量证明文件及进场复验报告。l检查数量：全数检查。l墙体节能工程采用的保温材料和粘结材料，墙体节能工程采用的保温材料和粘结材料，进场时应对其下列性能进行复验，复验应为见进场时应对其下列性能进行复验，复验应为见证取样送检证取样送检：la、保温板材的导热系数导热系数、材料密度材料密度、抗压强抗压强度或压缩强度度或压缩强度；lb、粘结材料的粘结强度粘结材料的粘结强度；lc、增强网的力学性能增强网的力学性能、抗腐蚀性能抗腐蚀性能；l检验方法：随机抽样送检，核查复验报告。l检查数量：同一厂家同一种品种的产品，当单位工程建筑面积在建筑面积在20000m2 以下时各抽查不以下时各抽查不少于少于3 次次；当单位工程建筑面积在建筑面积在20000m2 以以上时各抽查不少于上时各抽查不少于6 次次。l严寒和寒冷地区外保温使用的粘结材料，其冻融试验结果应符合该地区最低气温环境的使冻融试验结果应符合该地区最低气温环境的使用要求用要求。l检验方法：检查质量证明文件。l检查数量：全数检查。墙体节能工程的施工，应符合下列规定：墙体节能工程的施工，应符合下列规定：la、保温隔热材料的厚度必须符合设计要求保温隔热材料的厚度必须符合设计要求。lb、保温板与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板保温板材与基层的粘结强度应做现场拉拔试验材与基层的粘结强度应做现场拉拔试验。lc、保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂不应脱层、空鼓和开裂；ld、当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验合设计要求。后置锚固件应进行锚固力现场拉拔试验。l外墙采用预置保温板现场浇筑混凝土墙体时，保温板的验收应符合规范规定保温板的验收应符合规范规定；保温板的安装保温板的安装应位置正确、接缝严密，保温板在浇筑混凝土应位置正确、接缝严密，保温板在浇筑混凝土过程中不得移位、变形，保温板表面应采取界过程中不得移位、变形，保温板表面应采取界面处理措施，与混凝土粘结应牢固面处理措施，与混凝土粘结应牢固。混凝土和模板的验收，应按应按混凝土结构工程施工质量混凝土结构工程施工质量验收规范验收规范GB 50204 的相关规定执行。l检验方法：观察检查观察检查；核查隐蔽工程验收纪录核查隐蔽工程验收纪录。l检查数量：全数检查。全数检查。l当外墙采用保温浆料做保温层时，应在施工应在施工中制作同条件养护试件，检测其导热系数、干中制作同条件养护试件，检测其导热系数、干密度和压缩强度密度和压缩强度。保温浆料的同条件养护试件应见证取样送检应见证取样送检。l检验方法：核查试验报告。l检查数量：每个检验批应抽样制作同条件养护同条件养护试块不少于试块不少于3组组。墙体节能工程各类饰面层的基层及面层施工，墙体节能工程各类饰面层的基层及面层施工，应符合设计和应符合设计和建筑装饰装修工程质量验收规建筑装饰装修工程质量验收规范范的要求，并应符合下列规定：的要求，并应符合下列规定：la、饰面层施工的基层应无脱层、空鼓和裂缝，基层应平饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求整、洁净，含水率应符合饰面层施工的要求。lb、外墙外保温工程不宜采用粘贴饰面砖做饰面层。当采用时，其安全性与耐久性必须符合设计要求。饰面砖应做粘结强度拉拔试验，试验结果应符合设计和有关标准的规定。lc、外墙外保温工程的饰面层不得渗漏。外墙外保温工程的饰面层不得渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或采取其它防水措施。ld、外墙外保温层及饰面层与其他部位交接的收口处，应外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施采取密封措施。l检验方法：观察检查。核查试验报告和隐蔽工程验收记录。l检查数量：全数检查。l外保温工程施工期间以及完工后24h内，基层及环境空气温度应不低于5。夏季应避免阳光曝晒。在5级以上大风天气和雨天不得施工(强制性条文强制性条文)。314玻璃幕墙的节能设计与施工玻璃幕墙的节能设计与施工l幕墙定义幕墙定义：幕墙是一种悬挂在建筑物结构框架幕墙是一种悬挂在建筑物结构框架外侧的外墙围护结构外侧的外墙围护结构。l结构功能结构功能:承受风、地震、自重等荷载作用并将这些荷载传递至建筑物主体结构。l建筑功能建筑功能:是抵抗气候、雨、光、声等环境力量对建筑物的影响，还可增加整体建筑物的美观感。幕墙特点：幕墙特点：l 是完整的结构体系，直接承受荷载，并传是完整的结构体系，直接承受荷载，并传递至主体结构递至主体结构。l 包封主体结构，不使主体结构外露。l 幕墙悬挂于主体结构之上，并且相对于主体结构可以活动。1851，伦敦水晶宫，伦敦水晶宫 北京长城饭店北京长城饭店1985年年 建筑幕墙的发展趋势建筑幕墙的发展趋势l第一代第一代“准幕墙准幕墙”（1850-1950）l 具有现代幕墙雏形，做法是将幕墙板材直接固定在立柱上而无横梁过度。l 缺点缺点：渗水、噪声、保温问题无法解决渗水、噪声、保温问题无法解决。l 第二代幕墙（第二代幕墙（1950-1980）l 做法：采用压力平衡手段来解决明框幕墙的渗水问题，并设立了内排水系统和渗水排出孔道；大量应用反射及low-e玻璃，提高保温性能；单元式幕墙开始应用，提高工厂化程度，减少现场作业量。l第三代幕墙（第三代幕墙（1985至今）至今）l 做法：结构密封材料应用广泛（隐框幕墙）；发明工厂预制板式拼装体系(确保水密性）；不透光但能换气的窗间墙（冬天保温，夏天换气）；采用新材料新方法（钢索桁架点支式幕墙）；可视的外表面。l正在发展中的第四代幕墙正在发展中的第四代幕墙主动墙主动墙正在发展中的第四代幕墙正在发展中的第四代幕墙主动墙主动墙la、热通道幕墙、热通道幕墙：预制幕墙的外层利用双层玻璃形成温室效应。夏天，将暖风送至顶部并通过空气总管加热生活用水；冬天，利用室内形成的温室效应，并通过一个装置把暖空气送入室内。lb、水流管网热通道幕墙、水流管网热通道幕墙：预制幕墙外层利用竖框或横梁的管腔作为水或其他液体的通道。太阳辐射热通过玻璃积蓄在墙体或实心板中，用来加热盥洗用水或建筑采暖用水。lc、热能与储能飞轮、热能与储能飞轮：利用热通道技术和设备将暖空气或热空气送入楼板的管或槽中；在夏天或好天，可将热能积蓄在保温良好的池中，以备冬天或冷天使用。ld、生态主动墙、生态主动墙：将植物植于预制幕墙的双层玻璃之间，使其与阳光一起作为能量生成装置（光合作用）和湿度平衡装置。le、光电主动墙、光电主动墙：预制幕墙通过墙上太阳能电池产生能量，并将其转换为计算机和办公设备所需的的电能，也可通过蓄电池储存以备用。l建筑幕墙分类l按面板材料可分按面板材料可分：玻璃幕墙、石材幕墙、金属幕墙、光电幕墙l按框架材料可分按框架材料可分：铝合金幕墙、彩色钢板幕墙、不锈钢幕墙l按加工程度和安装工艺分按加工程度和安装工艺分：构件式幕墙、单元式幕墙l构件式幕墙构件式幕墙：在工厂制作元件和组件（立柱、横梁、玻璃），再运往工地，将立柱用连接件安装在主体结构上，再将横梁连接在立柱上，形成框格后安装玻璃。l单元式幕墙单元式幕墙：在工厂加工竖框、横框等元件，在工厂加工竖框、横框等元件，用这些元件拼装成组合框，将面板安装在组合用这些元件拼装成组合框，将面板安装在组合框上，形成单元组件框上，形成单元组件。可直接运往工地固定在主体结构上，通过在工地安装好的内侧连接件内侧连接件，连接在主体结构上。玻璃幕墙分类：玻璃幕墙分类：l框式玻璃幕墙框式玻璃幕墙：玻璃面板直接嵌固在框架内或通过胶结材料粘结在框架上构成框式玻璃幕墙；框架由铝型材横梁和立柱组成，是支承结构。按照幕墙表现形式(玻璃镶嵌)分为：明框玻璃幕墙明框玻璃幕墙、隐框玻璃幕墙隐框玻璃幕墙、半隐框玻璃幕墙半隐框玻璃幕墙。l点支式玻璃幕墙点支式玻璃幕墙：玻璃面板通过金属连接件和紧固件在其角部以点连接的形式连接与支承结构；支承结构有单柱式、桁架式、拉杆拉索等。l全玻璃幕墙全玻璃幕墙：玻璃面板通过胶结材料、金属连接件与玻璃肋相连构成全玻璃幕墙；玻璃肋是玻璃面板的支承梁。节能幕墙设计节能幕墙设计l建筑幕墙设计宜采取以下措施，改善幕墙的保改善幕墙的保温、隔热性能温、隔热性能：l应在窗间墙、天花等部位采取保温、隔热措施；l医院、办公楼、旅馆、学校等建筑的外窗应设置足够面积的开启部分，并应与建筑的使用空间相协调。采用玻璃幕墙时，在每个有人员经常活动的房间，玻璃幕墙均应设置可开启的应设置可开启的窗扇或独立的通风换气装置窗扇或独立的通风换气装置。l当建筑采用双层玻璃幕墙时，宜采用空气外循环的双层玻璃幕墙时，宜采用空气外循环的双层形式双层形式。空调建筑的双层幕墙，其夹层内应设置可以调节的活动遮阳装置，并采用智能控制。l建筑幕墙的非透明部分，应充分利用幕墙面板背后的空间，采用高效、耐久的保温材料进行保温。l空调建筑大面积采用玻璃窗、玻璃幕墙时，根据建筑功能、建筑节能的需要，可采用智能化控制的遮阳可采用智能化控制的遮阳系统、通风换气系统等系统、通风换气系统等。智能化的控制系统应能够感知天气的变化，能结合室内的建筑需求，对遮阳装置、通风换气装置等进行实时的控制，达到最佳的室内舒适效果和降低空调能耗。智能型呼吸式幕墙基本概念智能型呼吸式幕墙基本概念l根据GB/T21086的定义，智能型呼吸式幕墙是由外层由外层幕墙幕墙、热通道热通道和内层幕墙内层幕墙（或门、窗）构成，且在热通道内可以形成空气有序流动的建筑幕墙。根据结构型式可分以下类型：l 外通风式外通风式：进出风口在室外。炎热气候下打开进出风口，利用烟囱效应带走大量热量，能大幅度节约制冷能耗。寒冷气候下关闭进出风口，能形成温室效应，也可节约采暖能耗。l 内通风式内通风式：进出风口在室内。利用机械装置抽取室内废气进入热通道，形成流动的保温、隔热层，能大幅度节约采暖能耗。炎热气候下也可节约制冷能耗。l 混合通风式混合通风式：在外层幕墙和内层幕墙各设有一个进风口，并在热通道底部设置一个与内、外层幕墙进风口相连的密封箱，通过控制密封箱的工作状态，实现外通风和内通风之间的相互转换。外通风式外通风式内通风式内通风式智能型呼吸式幕墙具有如下的优点：智能型呼吸式幕墙具有如下的优点：l节能效果明显节能效果明显。l隔声隔声。采用6mm厚玻璃的单层幕墙，开启扇关闭时隔声量约为30dB，但当开启扇打开时，其隔声能力很差，隔声量仅为10dB；采用智能型呼吸式幕墙，风口和开启扇关闭时隔声量可达到42dB，且在开启外层幕墙风口和内层幕墙开启扇时，仍有较高的隔声能力，其隔声量可达到30dB。l性价比高性价比高。优点：舒适优点：舒适温差低温差低单层幕墙办公环境智能型呼吸式幕墙办公环境优点：环保优点：环保避免光污染优点：舒适优点：舒适减少恶劣天气影响减少恶劣天气影响通风调光恶劣天气序号幕墙类型传热系数KW/(m2.K)遮阳系数SC围护结构平均热流量W/m2围护结构节能百分比（%）备注1基准幕基准幕墙墙60.7336.460非隔热型材非镀膜单玻2节能幕节能幕墙墙2.00.35166.9950.4隔热型材镀膜中空玻璃3智能型智能型呼吸式呼吸式幕墙幕墙1.00.2101.1669.9(39.5)注：1 计算以北京地区夏季为例，建筑体形系数取0.3，窗墙面积比取0.7，外墙（包括非透明幕墙）传热系数取0.6 W/(m2.K)，室外温度取34oC，室内温度取26oC，夏季垂直面太阳辐射照度取690W/m2，室外风速取1.9m/s，内表面换热系数取8.3W/m2。金融街金融街B7B7大厦（内通风）大厦（内通风）北京奥运射击馆（外通风）北京奥运射击馆（外通风）玻璃幕墙的基本技术要求玻璃幕墙的基本技术要求l对玻璃的基本技术要求对玻璃的基本技术要求 l玻璃幕墙所用的单层玻璃厚度，一般为6mm、8mm、10mm、12mm、15mm、19mm；夹层玻璃的厚度，一般为（6+6）mm、（8+8）mm（中间夹聚氯乙烯醇缩丁醛胶片，干法合成）；中空玻璃厚度为（6+d+5）mm、（6+d+6）mm、（8+d+8）mm等（d为空气厚度，可取6mm、9mm、12mm）。幕墙宜采用钢化玻璃、半钢化玻璃、夹层玻璃。有保温隔热性能要求的幕墙宜选用中空玻璃。l对骨架的基本技术要求对骨架的基本技术要求 l用于玻璃幕墙的骨架，除了应具有足够的强度和刚度外，还应具有较高的耐久性，以保证幕墙的安全使用和寿命。如铝合金骨架的立梃、横梁等要求表面氧化膜的厚度不应低于厚度不应低于AA15级级。节能幕墙质量验收节能幕墙质量验收l1）一般规定一般规定l附着于主体结构上的隔汽层、保温层应在主体结构工程质量验收合格后施工。施工过程中施工过程中应及时进行质量检查、隐蔽工程验收和检验批应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行幕墙节能分项工程验验收，施工完成后应进行幕墙节能分项工程验收收。l当幕墙节能工程采用隔热型材时采用隔热型材时，隔热型材生产厂家应提供型材所使用的隔热材料的力学力学性能和热变形性能试验报告性能和热变形性能试验报告。l幕墙节能工程施工中应对以下部位或项目进行隐蔽应对以下部位或项目进行隐蔽工程验收工程验收，并应有详细的文字记录和必要的图像资料：a、被封闭的保温材料厚度被封闭的保温材料厚度和保温材料的固定保温材料的固定；b、幕幕墙周边与墙体的接缝处保温材料的填充墙周边与墙体的接缝处保温材料的填充；c、构造缝、构造缝、结构缝结构缝；d、隔汽层隔汽层；e、热桥部位、断热节点热桥部位、断热节点；f、单元式幕墙板块间的接缝构造单元式幕墙板块间的接缝构造；g、冷凝水收集和排冷凝水收集和排放构造放构造；h、幕墙的通风换气装置幕墙的通风换气装置。l幕墙节能工程使用的保温材料在安装过程中应采取保温材料在安装过程中应采取防潮、防水等保护措施防潮、防水等保护措施。l幕墙节能工程检验批划分，可按照建筑装饰装修工程质量验收规范GB 50210 的规定执行。2）主控项目）主控项目l用于幕墙节能工程的材料、构件等，其品种、规格用于幕墙节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定应符合设计要求和相关标准的规定。l检验方法：观察、尺量检查；核查质量证明文件。l检查数量：按进场批次，每批随机抽取每批随机抽取3个试样进行个试样进行检查检查；质量证明文件应按照其出厂检验批进行核查。l幕墙节能工程使用的保温隔热材料，其导热系数、幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求密度、燃烧性能应符合设计要求。幕墙玻璃的传热系传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求设计要求。l检验方法：核查质量证明文件和复验报告。l检查数量：全数核查。l 幕墙节能工程使用的材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样复验应为见证取样送检送检：la、保温材料保温材料：导热系数导热系数、密度密度；lb、幕墙玻璃幕墙玻璃：可见光透射比可见光透射比、传热系数传热系数、遮遮阳系数阳系数、中空玻璃露点中空玻璃露点；lc、隔热型材隔热型材：抗拉强度抗拉强度、抗剪强度抗剪强度。幕墙的气密性能应符合设计规定的等幕墙的气密性能应符合设计规定的等级要求。级要求。l当幕墙面积大于当幕墙面积大于3000m2 或建筑外墙面积的或建筑外墙面积的50%时，应现场抽取材料和配件时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测进行气密性能检测，检测结果应符合设计规定的等级要求。密封条应镶嵌牢固、位置正确、对接严密。单元幕墙板块之间的密封应符合设计要求。开启扇应关闭严密。l检查方法：观察及启闭检查观察及启闭检查；核查隐蔽工程验核查隐蔽工程验收记录收记录、幕墙气密性能检测报告幕墙气密性能检测报告、见证记录见证记录。l气密性能检测试件应包括幕墙的典型单元典型单元、典型拼缝典型拼缝、典型可开启部分典型可开启部分。试件应按照幕墙工程施工图进行设计。试件设计应经建筑设计单位项目负责人、监理工程师同意并确认。气密性能的检测应按照国家现行有关标准的规定执行。l检查数量：核查全部质量证明文件和性能检测报告。现场观察及启闭检查按检验批抽查按检验批抽查30%，并不少于，并不少于5 件（处）件（处）。气密性能检测应对一个单位工程中面积超过1000m2的每一种幕墙均抽取一个试件进行检测。l幕墙节能工程使用的保温材料，其厚度应符其厚度应符合设计要求，安装牢固，且不得松脱合设计要求，安装牢固，且不得松脱。l检验方法：对保温板或保温层采取针插法或剖开法，尺量厚度；手扳检查。l检查数量：按检验批抽查按检验批抽查10%，并不少于，并不少于5处处。l遮阳设施的安装位置应满足设计要求。遮阳设施的安装应牢固。l检验方法：观察；尺量；手扳检查。l检查数量：检查全数的检查全数的10%，并不少于，并不少于5 处；处；牢固程度全数检查牢固程度全数检查。l幕墙工程热桥部位的隔断热桥措施应符合设幕墙工程热桥部位的隔断热桥措施应符合设计要求，断热节点的连接应牢固计要求，断热节点的连接应牢固。l检验方法：对照幕墙节能设计文件，观察检查。l检查数量：按检验批抽查按检验批抽查10%，并不少于，并不少于5 处处。l幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处的节点构造应采取密封措施。l检验方法：观察检查。l检查数量：按检验批抽查按检验批抽查10%，并不少于，并不少于5 处处。l冷凝水的收集和排水应通畅，并不得渗漏。l检验方法：通水试验通水试验、观察检查观察检查。l检查数量：按检验批抽查按检验批抽查10，并不少于，并不少于10 处。处。321 门窗的节能设计与构造做法门窗的节能设计与构造做法l节能门窗设计的重点是改善材料的保温隔热性能和提重点是改善材料的保温隔热性能和提高门窗的密闭性能高门窗的密闭性能。l（1）建筑玻璃的热工性能及选择）建筑玻璃的热工性能及选择l1）普通玻璃普通玻璃l2）节能玻璃节能玻璃l中空玻璃中空玻璃l 由两层或多层玻璃间隔成空气间层、气层充入干燥气体或惰性气体，四边用胶接、焊接或熔结工艺加以密封而形成。目前，中空玻璃的空气间层厚度分别中空玻璃的空气间层厚度分别为为6、9、12、15mm等规格等规格。中空玻璃最大的特点是传热系数小，且具有良好的隔热、保温性能，同时具有防结露、隔音和降噪等功能。l镀膜玻璃镀膜玻璃l 镀膜玻璃是在普通玻璃表面涂镀一层或多层金属、金属氧化物、其他薄膜或者金属的离子渗入玻璃表面或置换其表面层，使之成为无色或有色的薄膜。能够能够明显减少太阳光的辐射热能向室内的传递，保持室内明显减少太阳光的辐射热能向室内的传递，保持室内温度的稳定温度的稳定，从而达到节能的效果。l光致变色玻璃光致变色玻璃l 玻璃受紫外线或日光照射后，在可见光谱(380nm780nm)区产生光吸收而自动变色，光照停止后可自动恢复到初始的透明状态。l 吸热玻璃吸热玻璃l 在平板玻璃成分中，加入微量镍、铁、钴、硒等元素，制成的着色透明玻璃称为吸热玻璃。当太阳直射的情况下，进入室内的辐射热减少了约进入室内的辐射热减少了约40%左右左右，从而可以减轻空调设备的负荷，达到节能的目的。节能门窗的施工技术与质量验收节能门窗的施工技术与质量验收l（1）一般规定l建筑门窗节能工程的质量验收，包括金属门窗、包括金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门塑料门窗、木质门窗、各种复合门窗、特种门窗、天窗以及门窗玻璃安装窗、天窗以及门窗玻璃安装等节能工程。l1）建筑门窗进场后，应对其外观、品种、规格及附件等进行检查验收，对质量证明文件进行核查。l2）建筑外门窗工程施工中，应对门窗框与墙应对门窗框与墙体接缝处的保温填充做法进行隐蔽工程验收体接缝处的保温填充做法进行隐蔽工程验收，并应有隐蔽工程验收记录和必要的图像资料。l3）建筑外门窗工程的检验批应按下列规定划建筑外门窗工程的检验批应按下列规定划分分：l同一厂家的同一品种、类型、规格的门窗及门窗玻璃每每100 樘划分为一个检验批，不足樘划分为一个检验批，不足100 樘也为一个检验批樘也为一个检验批。l 同一厂家的同一品种、类型和规格的特种门每50 樘划分为一个检验批，不足50 樘也为一个检验批。l 对于异型或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定。4）建筑外门窗工程的检查数量应符建筑外门窗工程的检查数量应符合下列规定：合下列规定：l 建筑门窗每个检验批应抽查每个检验批应抽查5%，并不少于，并不少于3樘，不足樘，不足3樘时应全数检查樘时应全数检查；高层建筑的外窗，高层建筑的外窗，每个检验批应抽查每个检验批应抽查10%，并不少于，并不少于6樘，不足樘，不足6 樘时应全数检查樘时应全数检查。l特种门每个检验批应抽查特种门每个检验批应抽查50%，并不得少于，并不得少于10樘，不足樘，不足10樘时应全数检查樘时应全数检查。（2）主控项目）主控项目l1）建筑外门窗的品种、规格应符合设计要求和相关标准的规定。l检验方法：观察、尺量检查；核查质量证明文件。l检查数量：按规范执行；质量证明文件应按照其出厂检验批进行核查。l2）建筑外窗的气密性、保温性能、中空玻璃露点、建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求玻璃遮阳系数和可见光透射比应符合设计要求。l检验方法：核查质量证明文件和复验报告。l检查数量：全数检查。l3）建筑外窗进入施工现场时，应按地区类别对其下应按地区类别对其下列性能进行复验，复验应为见证取样送检列性能进行复验，复验应为见证取样送检：l严寒、寒冷地区严寒、寒冷地区：气密性气密性、传热系数传热系数和中空玻璃露中空玻璃露点点；l夏热冬冷地区夏热冬冷地区：气密性气密性、传热系数、玻璃遮阳系数传热系数、玻璃遮阳系数、可见光透射比可见光透射比、中空玻璃露点中空玻璃露点；l夏热冬暖地区夏热冬暖地区：气密性气密性、玻璃遮阳系数玻璃遮阳系数、可见光透可见光透射比射比、中空玻璃露点中空玻璃露点。l检验方法：随机抽样送检；核查复验报告随机抽样送检；核查复验报告。l检查数量：同一厂家的同一品种同一类型的产品抽查抽查不少于不少于3 樘（件）樘（件）。l4）建筑门窗采用的玻璃品种应符合设计要求。中空中空玻璃应采用双道密封玻璃应采用双道密封。l检验方法：观察检查；核查质量证明文件。l检查数量：按规范执行。l5）金属外门窗隔断热桥措施应符合设计要求和产品金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当隔断热桥措施相当。l检验方法：随机抽样，对照产品设计图纸，剖开或拆开检查。l检查数量：同一厂家同一品种、类型的产品各抽查不少于1樘。金属副框的隔断热桥措施按检验批抽查30%。l6）严寒、寒冷、夏热冬冷地区的建筑外窗，应对其严寒、寒冷、夏热冬冷地区的建筑外窗，应对其气密性做现场实体检验气密性做现场实体检验，检测结果应满足设计要求。l检验方法：随机抽样现场检验。l检查数量：同一厂家同一品种、类型的产品各抽查不同一厂家同一品种、类型的产品各抽查不少于少于3樘樘。l7）外门窗框或副框与洞口之间的间隙应采用弹性闭外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充爆满，并使用密封胶密封孔材料填充爆满，并使用密封胶密封；外门窗框与副外门窗框与副框之间的缝隙应使用密封胶密封框之间的缝隙应使用密封胶密封。l检验方法：观察检查；核查隐蔽工程验收纪录。l检查数量：全数检查。l8）严寒、寒冷地区的外门安装，应按照设计要求采严寒、寒冷地区的外门安装，应按照设计要求采取保温、密封等节能措施取保温、密封等节能措施。l检验方法；观察检查。l检查数量：全数检查。l9）外窗遮阳设施的性能、尺寸应符合设计和产品标外窗遮阳设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求全和使用功能的要求。l检验方法：核查质量证明文件；观察、尺量、手扳检查。l检查数量：按规范执行；安装牢固程度全数检查按规范执行；安装牢固程度全数检查。33屋顶的节能设计与施工技术屋顶的节能设计与施工技术l（1）屋面保温材料l按施工方式的不同屋面保温层可分为散料保温层散料保温层、现现浇式保温层浇式保温层、板块保温层板块保温层等。l1）板材憎水性水泥膨胀珍珠岩保温板、发泡聚苯乙烯保温板、挤塑型（或称挤压型）聚苯乙烯保温板、硬质和半硬质的玻璃棉或岩棉保温板。l2）块材水泥聚苯空心砌块等。l3）卷材玻璃棉毡和岩棉毡等。l4）散料膨胀珍珠岩、发泡聚苯乙烯颗粒等。“倒铺屋面”保温构造屋顶保温工程的施工技术与质量验收屋顶保温工程的施工技术与质量验收 l（1）一般规定一般规定l1）建筑屋面节能工程，包括采用松散保温材料、现浇保温材料、喷涂保温材料、板材、块材等保温隔热材料的屋面节能工程的质量验收。l2）屋面保温隔热工程的施工，应在基层质量屋面保温隔热工程的施工，应在基层质量验收合格后进行。验收合格后进行。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行屋面节能分项工程验收。l3）屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：基层基层；保温层的敷设方式、厚度保温层的敷设方式、厚度；板材缝隙填充质量板材缝隙填充质量；屋面热桥部位屋面热桥部位；隔汽隔汽层层。l4）屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温隔热层受潮、浸泡或受损。（2）主控项目主控项目l1）用于屋面节能工程的保温隔热材料，其品种、规用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关标准的规定。格应符合设计要求和相关标准的规定。l检验方法：观察、尺量检查；核查质量证明文件。l检查数量：按进场批次，每批随机抽取按进场批次，每批随机抽取3个试样进行个试样进行检查检查；质量证明文件应按照其出厂检验批进行核查。l2）屋面节能工程使用的保温隔热材料保温隔热材料，其导热系数、其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要密度、抗压强度或压缩强度、燃烧性能应符合设计要求。求。l检验方法：核查质量证明文件及进场复验报告。l检查数量：全数检查。全数检查。l3）屋面节能工程使用的保温隔热材料，进场时应对屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检进行复验，复验应为见证取样送检：l检验方法：随机抽样送检，核查复验报告。l检查数量：同一厂家同一品种的产品各抽查不少于同一厂家同一品种的产品各抽查不少于3组组。l4）屋面保温隔热层的敷设方式、厚度、缝隙填充质保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定求和有关标准的规定。l检验方法：观察、尺量检查。l检查数量：每每100m2 抽查一处，每处抽查一处，每处10m2，整个屋，整个屋面抽查不得少于面抽查不得少于3处。处。l5）屋面的通风隔热架空层，其架空高度、安装方式、屋面的通风隔热架空层，其架空高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求。架空通风口位置及尺寸应符合设计及有关标准要求。架空层内不得有杂物层内不得有杂物。架空面层应完整，不得有断裂和露架空面层应完整，不得有断裂和露筋等缺陷筋等缺陷。l检验方法：观察、尺量检查。l检查数量：每每100m2 抽查一处，每处抽查一处，每处10m2，整个屋，整个屋面抽查不得少于面抽查不得少于3处处。l6）采光屋面的传热系数、遮阳系数、可见光透射比、采光屋面的传热系数、遮阳系数、可见光透射比、气密性应符合设计要求气密性应符合设计要求。节点的构造做法应符合设计和相关标准的要求。l检验方法：核查质量证明文件；观察检查。l检查数量：全数检查全数检查。l7）采光屋面的安装应牢固，坡度正确，封闭严密，采光屋面的安装应牢固，坡度正确，封闭严密，嵌缝处不得渗漏。嵌缝处不得渗漏。l检验方法：观察、尺量检查；淋水检查；核查隐蔽工程验收记录。l检查数量：全数检查全数检查。l8）屋面的隔汽层位置应符合设计要求，隔汽层应完屋面的隔汽层位置应符合设计要求，隔汽层应完整、严密整、严密。l检验方法：对照设计观察检查；核查隐蔽工程验收记录。l检查数量：每每100m2 抽查一处，每处抽查一处，每处10m2，整个屋，整个屋面抽查不得少于面抽查不得少于3处。处。334太阳能屋顶的设计与施工太阳能屋顶的设计与施工l光伏屋顶的定义l光伏屋顶就是利用安装在建筑物顶部的光伏组光伏屋顶就是利用安装在建筑物顶部的光伏组件（太阳能电池）将光能转换为电能，供用电件（太阳能电池）将光能转换为电能，供用电器使用。器使用。光伏与建筑的结合有如下两种方式，都可以通过逆变器、控制装置等成发电系统。l1）一种是建筑与光伏系统相结合建筑与光伏系统相结合，把封装好的的光伏组件（平板或曲面板）安装在居民住宅或建筑物的屋顶上，组成光伏发电系统。l2）另外一种是建筑与光伏器件相结合建筑与光伏器件相结合，是将光伏器件与建筑材料集成化，即光伏建筑一体光伏建筑一体化（化（BIPV），），如将太阳能光伏电池制作成光光伏玻璃幕墙伏玻璃幕墙、太阳能电池瓦太阳能电池瓦、太阳能防水卷材太阳能防水卷材等等，集实用与装饰美化为一体，达到节能环保效果，是今后的发展光伏建筑一体化的趋势。建筑与光伏系统相结合建筑与光伏系统相结合 光伏建筑一体化（光伏建筑一体化（BIPV）光伏屋顶系统的分类光伏屋顶系统的分类l光伏屋顶系统分为两个大类：并网光伏屋顶系并网光伏屋顶系统统与离网光伏屋顶系统离网光伏屋顶系统。l1）并网光伏屋顶系统并网光伏屋顶系统l并网光伏屋顶系统由光伏组件光伏组件、并网逆变器并网逆变器、控制装置组成控制装置组成。光伏组件将太阳能转化为直流电能，通过并网逆变电源将直流电能转化为与电网同频同相的交流电能供给负载使用并馈入电网。2）离网光伏屋顶系统）离网光伏屋顶系统l 离网光伏屋顶系统由光伏组件光伏组件、逆变器逆变器、控制装置控制装置、蓄电池组成蓄电池组成。以光伏电池板为发电部件，控制器对所发的电能进行调节和控制，一方面把调整后的能量送往直流负载或交流负载，另一方面把多余的能量送往蓄电池组储存，当所发的电不能满足负载需要时，控制器又把蓄电池的电能送往负载。蓄电池充满电后，控制器要控制蓄电池不被过充。当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，保护蓄电池。蓄电池可以贮能，以便在夜间或阴雨天保证负载用电。l“可再生能源与建筑集成技术研究与示范可再生能源与建筑集成技术研究与示范”项项目目建设了389万m2的可再生能源与建筑集成示范工程，研究了太阳能光热光电利用技术研究了太阳能光热光电
