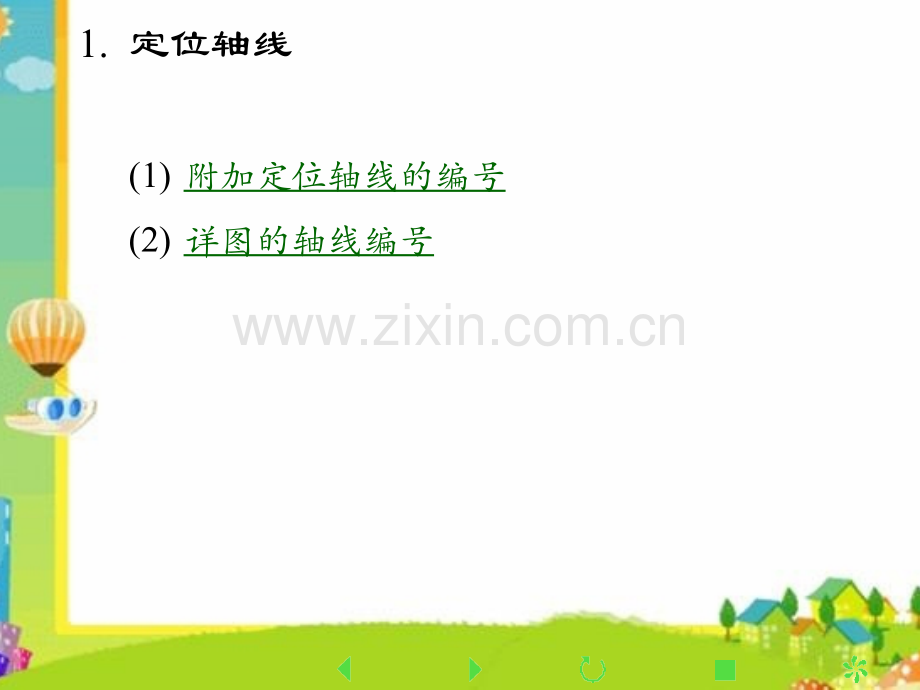

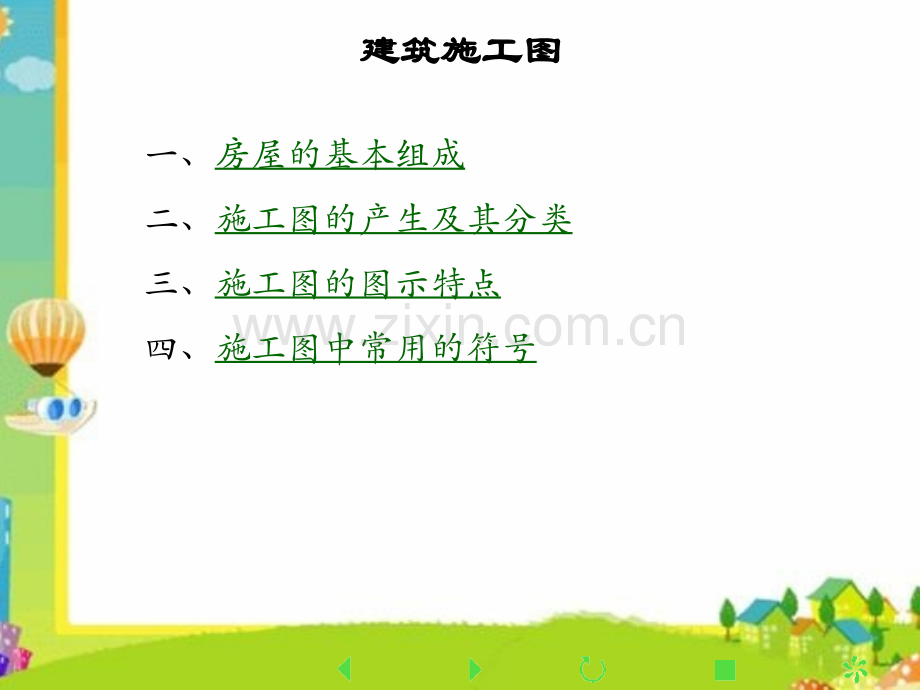

建筑施工图建筑施工图一、房屋的基本组成二、施工图的产生及其分类三、施工图的图示特点四、施工图中常用的符号1.定位轴线(1)附加定位轴线的编号(2)详图的轴线编号(1)附加定位轴线的编号表示2号轴线以后附加的第一根轴线(a)表示C号轴线以后附加的第三根轴线(c)表示A号轴线以前附加的第二根轴线(d)表示1号轴线以前附加的第一根轴线(b)(2)详图的轴线编号用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时2.标高约3mm约3mm所注部位的引出线a)总平面图上的室 外标高符号b)平面图上的楼地 面标高符号c)立面图、剖面图各 部位的标高符号a)左边标注时b)右边标注时c)右边标注特殊情况时d)多层标高时3.索引符号与详图符号(1)索引符号(2)索引剖面详图的索引符号(3)详图符号(1)索引符号详图的编号详图绘制在本张图纸内详图所在图纸的编号详图的编号标准详图编号详图所在图纸编号或页数标准图册编号(2)索引剖面详图的索引符号剖切位置线表示从上向下投射表示从下向上投射剖切位置线表示从左向右投射线剖切位置J103(3)详图符号详图编号被索引的图样所在的图纸编号详图编号4.指北针2435.常用建筑材料图例（摘自GB/T 50001-2001）5.常用建筑材料图例（摘自GB/T 50001-2001）5.常用建筑材料图例（摘自GB/T 50001-2001）6.其他符号(1)引出线(2)对称符号(3)连接符号(1)引出线 引出线 共同引出线 多层改造指引线 引出线 共同引出线 多层改造指引线(文字说明)(文字说明)(2)对称符号(3)连接符号连接编号施工总说明和建筑总平面图一、建筑总平面图二、总平面图常用图例一、建筑总平面图新建房屋的底层平面轮廓 应拆除的建筑物 计划建造的房屋 室外整平地坪的绝对标高 室内地坪的绝对标高 房屋的层数 花坛 草坪 阔叶乔木已有建筑 二、总平面图常用图例上图为实体性质的围墙下图为通透性质的围墙如仅表示围墙时不画大门1.在设计图中拟利用者，均应编号说明2.用细实线表示1.用粗实线表示，可用 表示入口2.需要时，可在右上角以点数或数字（高层宜用数字）表示层数 边坡较长时，可在一端或两端局部表示上图表示测量坐标下图表示建筑坐标用细实线表示用中粗虚线表示二、总平面图常用图例“R9”表示道路转弯半径为9m,，“47.50”为路面中心标高，“6”表示6%，为纵向坡度，“72.00”表示变坡点间距离被挡的土在“突出”的一侧1.上图表示公路桥 下图表示铁路桥2.用于旱桥时应注明左图为常绿针叶乔木右图为常绿阔叶乔木建筑平面图一、平面图的形成和用途二、平面图的图示内容及表示方法三、平面图的主要内容四、常用门图例五、常用窗图例六、建筑平面图中部分常用图例一、建筑平面图的形成和用途建筑平面图 假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分，向下投影所作的水平剖面图，称为建筑平面图。平面图是放线、砌筑墙体、安装门窗、作室内装修及编制预算、备料等的基本依据。二、平面图的图示内容及表示方法标高零点相对标高卫生间此楼座北朝南钢筋混凝土柱房间厨房楼梯门窗定位轴线三、平面图的主要内容平面图的主要内容可概括如下(并可按其顺序识读)：1图名、比例；2纵横定位轴线及其编号；3各种房间的布置和分隔，墙、柱断面形状和大小；4门、窗布置及其型号；5楼梯梯段的走向；6台阶、花坛、阳台、雨篷等的位置，盥洗间、厕所、厨房等固定设施的布置及雨水管、明沟等的布置；7平面图的轴线尺寸，各建筑构配件的大小尺寸和定位尺寸及楼地面的标高、某些坡度及其下坡方向；8剖面图的剖切位置线和投射方向及其编号，表示房屋朝向的指北针(这些仅在底层平面图中表示)；9详图索引符号；10施工说明等。四、常用门图例单扇门双扇门空洞门单扇门双面弹簧门双扇门双面弹簧门卷门五、常用窗图例单层外开平开窗固定窗单层外开上悬窗双层内外开平开窗；百叶窗左右推拉上推窗高窗单层中悬窗六、建筑平面图中部分常用图例上上下上楼梯淋浴小间污水池小便槽厕所间不可见孔洞可见孔洞花格窗烟道下建筑立面图一、建筑立面图的形成二、立面图的图示内容三、立面图的主要内容一、建筑立面图的形成 建筑立面图是建筑物外墙在平行于该外墙面的投影面上的正投影图。建筑立面图是用来表示建筑物的外貌，并表明外墙装饰要求的图样。正立面图左侧立面图背立面图平面图二、立面图的图示内容立面图 1:100白水泥粉面浅蓝色马赛克贴面浅红色马赛克贴面标高零点相对标高空调预留孔雨水管门窗定位轴线三、立面图的主要内容立面图的主要内容分列如下(并可按其顺序识读)：1图名、比例；2立面两端的定位轴线及其编号；3门窗的形状、位置及开启方向；4屋顶外形及可能有的水箱位置；5窗台、雨篷、阳台、台阶、雨水管、水斗、外墙面勒脚等的形状和位置，注明各部分的材料和外部装饰的做法；6标高及必须标注的局部尺寸；7详图索引符号；8施工说明等。建筑剖面图一、剖面图的形成与用途二、剖面图的图示内容及表示方法三、剖面图的主要内容一、建筑剖面图的形成与用途建筑剖面图 假想用一个垂直剖切平面把房屋剖开，将观察者与剖切平面之间的部分房屋移开，把留下的部分对与剖切平面平行的投影面作正投影，所得到的正投影图，称为建筑剖面图。建筑剖面图用来表达建筑物内部垂直方向高度、楼层分层情况及简要的结构形式和构造方式。它是建筑施工图中不可缺少的重要图样之一。二、剖面图的图示内容及表示方法三、剖面图的主要内容剖面图的主要内容可概括如下(并可按其顺序识读)：1.图名、比例；2.定位轴线及其尺寸；3.剖切到的屋面(包括隔热层及吊顶)、楼面、室内外地面(包括台阶、明沟及散水等)，剖切到的内外墙身及其门、窗(包括过梁、圈梁、防潮层、女儿墙及压顶)，剖切到的各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台走廊等；4.未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和室内的各种装饰等；5.垂直方向的尺寸及标高；6.详图索引符号；7.施工说明等。建筑详图一、建筑详图的用途和主要内容二、外墙剖面详图三、楼梯详图四、门窗详图一、建筑详图的用途和主要内容 建筑详图是建筑细部的施工图，是建筑平面图、立面图、剖面图等基本图纸的补充和深化，是建筑工程的细部施工、建筑构配件的制作及编制预决算的依据。建筑详图的主要内容有：1图名(或详图符号)、比例；2表达出构配件各部分的构造连接方法及相对位置关系；3表达出各部位、各细部的详细尺寸；4详细表达构配件或节点所用的各种材料及其规格；5有关施工要求及制作方法说明等。二、外墙剖面详图三、楼梯详图1.楼梯平面图2.楼梯剖面图3.楼梯踏步、扶手、拦板详图4.楼梯平面图的画图步骤5.楼梯剖面图画图举例1.楼梯平面图首层平面图 1:50二层平面图 1:50顶层平面图 1:502.楼梯剖面图3.楼梯踏步、扶手、拦板详图踏步详图防滑详图扶手详图拦板详图4.楼梯平面图的画图步骤(a)定轴线、s和l等位置(b)定踏步、栏板和窗的位置(c)加深图线，注写标高、尺寸5.楼梯剖面图画图举例 (a)画轴线，定楼地面、平台与楼梯段的位置(b)画墙身，定踏步位置 (d)加深各种图线，标注标高、尺寸等，完成全图(c)画细部，如窗、梁、板及栏杆等四、门窗详图安装节点图 1:3L010503 详图 1:1
