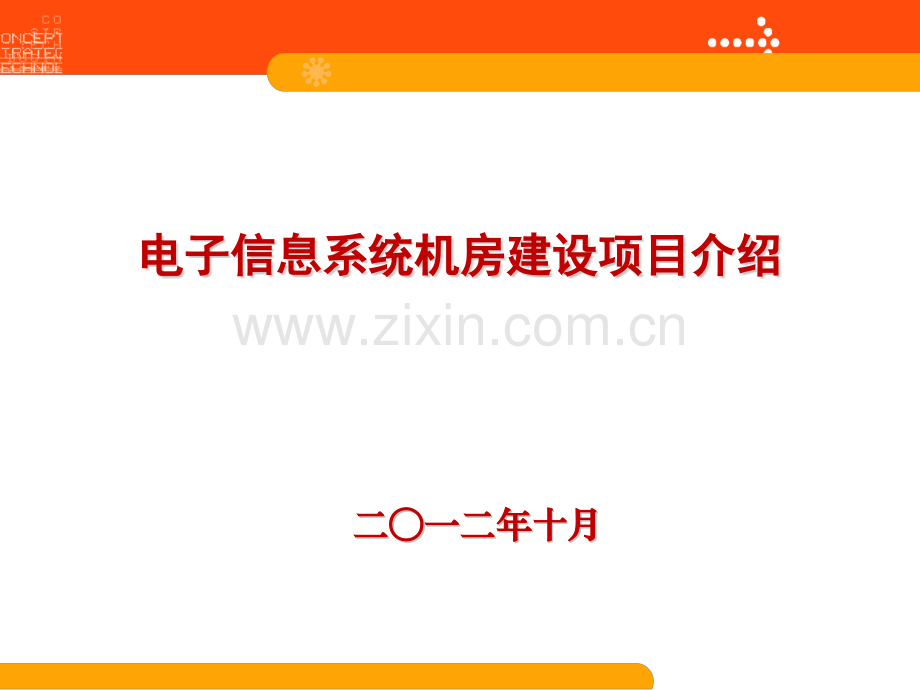

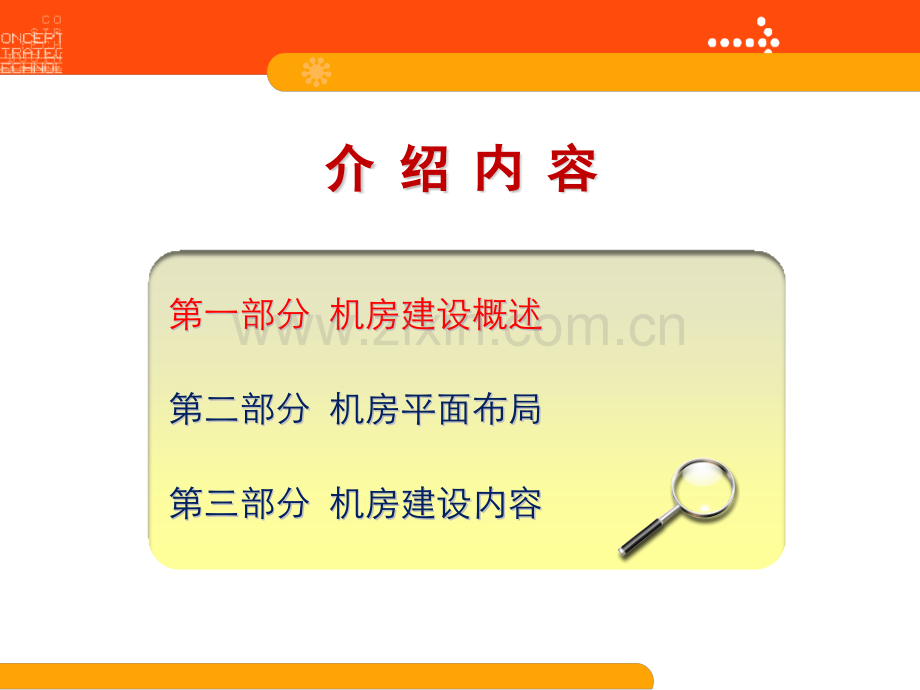

电子信息系统机房建设项目介绍电子信息系统机房建设项目介绍二二二二一二年十月一二年十月一二年十月一二年十月第一部分第一部分 机房建设概述机房建设概述第二部分第二部分 机房平面布局机房平面布局第三部分第三部分 机房建设内容机房建设内容介介 绍绍 内内 容容机房定义及类型：机房定义及类型：机房建设概述机房建设概述机房建设概述机房建设概述 机房建设规范：机房建设规范：l电子信息系统机房设计规范GB 50174-2008l计算机场地通用规范 GB/T 2887-2011 机房分级与性能要求：机房分级与性能要求：lA级：容错系统M（N+X）lB级：冗余配置N+XlC级：基本需求N机房环境要求：机房环境要求：l温度、相对湿度（开机时）l空气含尘浓度：18000粒/升(粒径0.5m)l照度：正常照明（500LX）、应急照明（50LX）l噪声（65dB）、电磁干扰（800A/m）、振动及静电机房建设概述机房建设概述机房建设概述机房建设概述环境条件级 别A级B级C级温度2311828相对湿度40%55%35%75%温度变化率250mm（做为送风静压箱时宜400mm）l防尘处理：l保温处理：做为送风静压箱机房建设内容机房建设内容机房建设内容机房建设内容 1 1 1 1、装修工程装修工程装修工程装修工程 吊顶工程：吊顶工程：机房净高不宜小于机房净高不宜小于2.62.6米米l吊顶的作用：l常用吊顶板：铝合金微孔吊顶板l常用的规格：方形600*600*0.8、条形1200*300*0.8l顶上防尘处理机房建设内容机房建设内容机房建设内容机房建设内容 1 1 1 1、装修工程装修工程装修工程装修工程 装修工程：装修工程：l墙面工程：墙面工程：墙柱面水泥漆或彩钢板装饰，不锈钢踢脚线；l隔断工程：隔断工程：不锈钢包框钢化玻璃隔断、防火玻璃隔断；机房建设内容机房建设内容机房建设内容机房建设内容 1 1 1 1、装修工程装修工程装修工程装修工程 门窗工程：门窗工程：lA、B级主机房不宜设置外窗l机房门应保证最大设备能进出l机房出入口门：钢质防火门 其他工程：其他工程：l楼板承重l防水处理l缝隙密封l防虫防鼠机房建设内容机房建设内容机房建设内容机房建设内容 1 1 1 1、装修工程装修工程装修工程装修工程机房建设内容机房建设内容机房建设内容机房建设内容 2 2 2 2、电气工程电气工程电气工程电气工程供电等级：供电等级：一级负荷供配电系统：供配电系统：UPSUPS设备供电：设备供电：l计算机设备l应急照明l消防电源l监控设备 动力供电系统：动力供电系统：l空调新风系统供电l正常照明l维护电源插座 电气工程：电气工程：机房供配电系统是机房信息系统运行最为基础的保障，按负荷等级A级负荷设计，务必确保整体供电可靠不间断，质量稳定安全无干扰。l供电容量：供电容量：机房总用电量应留有余量，保证机房未来有足够的配电容量，进线电缆规格应完全符合电量总负荷，容量留有余量；l机房供配电系统应采用TN-S系统供电，三相五线制，供电频率为50HZ,三相额定电压为380伏；l机房用电设备、配电线路均应配置过载、过流保护，配电宜采用星形布线方式，呈放射状向用电设备供电；l机房供电系统应合理划分用途，应将工作照明、新风机、维修插座、舒适性空调等非生产用电与计算机设备、专用空调、事故照明、UPS、门禁、消防等生产用电进行分路，并有明显标识，计算机设备供电由UPS输出并需提供2个供电回路。机房建设内容机房建设内容机房建设内容机房建设内容 2 2 2 2、电气工程电气工程电气工程电气工程机房建设内容机房建设内容机房建设内容机房建设内容 2 2 2 2、电气工程电气工程电气工程电气工程机房照明：机房照明：l照度：正常照明主机房：500LX 辅助区：300LX 应急照明：50LXl灯具选择：高效节能格栅灯，规格同吊顶板规格，灯具应分区分组控制。计算机设备供电计算机设备供电：l供电插座：工业连接器、PDUl供电电缆：ZR-RVVP UPSUPS系统：系统：l电子信息设备应由不间断电源系统供电，应有自动和手动旁路装置。l延时时间：15min（有柴油发电机做为后备电源）l确定基本容量时应留有余量 UPS基本容量（E）1.2X设备计算负荷（P）lUPS容量与机房设备、级别、系统搭建N+X有关：A级 2N或M（N+X）冗余B级N+X冗余（X=1N）C级N 机房建设内容机房建设内容机房建设内容机房建设内容 2 2 2 2、电气工程电气工程电气工程电气工程防雷接地系统：防雷接地系统：l防雷系统 一级防雷 大楼低压配电室 二级防雷 机房进线配电柜 三级防雷 UPS输出配电柜l接地系统：直流工作地 1 交流工作地 4 安全保护地 4 防雷保护地 10l机房内的电子信息设备应进行等电位联结，可采用S型、M型或SM混合型。S型适用于小规模、工作频低的电子设备 M型或两程结构形式的组合适用于工作频率较高的电子设备机房建设内容机房建设内容机房建设内容机房建设内容 3 3 3 3、防雷接地系统防雷接地系统防雷接地系统防雷接地系统空调系统：空调系统：l计算机机房区具有余热量大、余湿量小、循环风量大等特点l机房机房选用恒温恒湿机房专用空调机，根据设备、照明、新风及建筑热量的估算，选用专业机房空调的任务是为了保证电子计算机系统能够连续、稳定、可靠地运行，需要排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态，并控制机房的空气含尘量，为此要求机房空调系统具有送风、回风、加热、冷却、减湿和空气净化的功能。因此计算机机房空调系统设计的时候，一般选用恒温恒湿机房专用空调。l制冷量估算l送风方式l设备位置机房建设内容机房建设内容机房建设内容机房建设内容 4 4 4 4、空调新排风系统空调新排风系统空调新排风系统空调新排风系统机房建设内容机房建设内容机房建设内容机房建设内容 4 4 4 4、空调新排风系统空调新排风系统空调新排风系统空调新排风系统新风系统：新风系统：l机房区域新风量不小于40m3/人小时l新风系统为机房补充新鲜空气，保持机房内正压，提高机房洁净度消防排烟系统系统：消防排烟系统系统：l用于消防气体喷射灭火后，迅速将灭火气体排出室外，以免气体对设备造成二次破坏。机房建设内容机房建设内容机房建设内容机房建设内容 4 4 4 4、空调新排风系统空调新排风系统空调新排风系统空调新排风系统机房布线：机房布线：l综合布线系统工程设计规范GB50311-2007l综合布线系统工程验收规范GB50312-2007l主机房内采用列头柜设计l布线方式：上走线、下走线机房建设内容机房建设内容机房建设内容机房建设内容 5 5 5 5、综合布线系统综合布线系统综合布线系统综合布线系统机房建设内容机房建设内容机房建设内容机房建设内容 5 5 5 5、综合布线系统综合布线系统综合布线系统综合布线系统上走线布线方式上走线布线方式地板下走线方式地板下走线方式机房建设内容机房建设内容机房建设内容机房建设内容 5 5 5 5、综合布线系统综合布线系统综合布线系统综合布线系统消防工程：消防工程：13.1.2 A级电子信息系统机房的主机房应设置洁净气体灭火系统。B级电子信息系统机房的主机房，以及A级和B级机房中的变配电、不间断电源系统和电池室，宜设置洁净气体灭火系统，也可设置高压细水雾灭火系统。13.1.3 C级电子信息系统机房以及本规范第13.1.2 和13.1.3条中规定区域以外的其他区域，可设置高压细水雾灭火系统或自动喷水灭火系统。自动喷水灭火系统宜采用预作用系统。13.1.4 电子信息系统机房应设置火灾自动报警系统，并应符合现行国家标准火灾自动报警系统设计规范GB50116的有关规定。机房建设内容机房建设内容机房建设内容机房建设内容 6 6 6 6、机房消防系统机房消防系统机房消防系统机房消防系统机房建设内容机房建设内容机房建设内容机房建设内容 6 6 6 6、机房消防系统机房消防系统机房消防系统机房消防系统机房建设内容机房建设内容机房建设内容机房建设内容 6 6 6 6、机房消防系统机房消防系统机房消防系统机房消防系统 机房环境监控系统：机房环境监控系统：l概述：概述：机房动力环境监控系统主要针对机房内的供配电系统、环境系统、安防系统提供集中实时的监控，全面统一的管理，有效保障机房安全高效稳定的运行。l平台告警方式：平台告警方式：实现短信报警、电话拨号报警、声光报警、多媒体语音报警等报警方式。l监控管理对象监控管理对象动力监控：对机房内的常规动力设备，如市电、配电柜、发电机、UPS、蓄电池组等监控。环境监控：空调、温湿度、漏水、新风机等实时监控。安防监控：门禁、视频、防盗报警、消防等系统实时监控。机房建设内容机房建设内容机房建设内容机房建设内容 7 7 7 7、机房环境监控系统机房环境监控系统机房环境监控系统机房环境监控系统机房建设内容机房建设内容机房建设内容机房建设内容 7 7 7 7、机房环境监控系统机房环境监控系统机房环境监控系统机房环境监控系统感谢您的聆听！感谢您的聆听！The end
