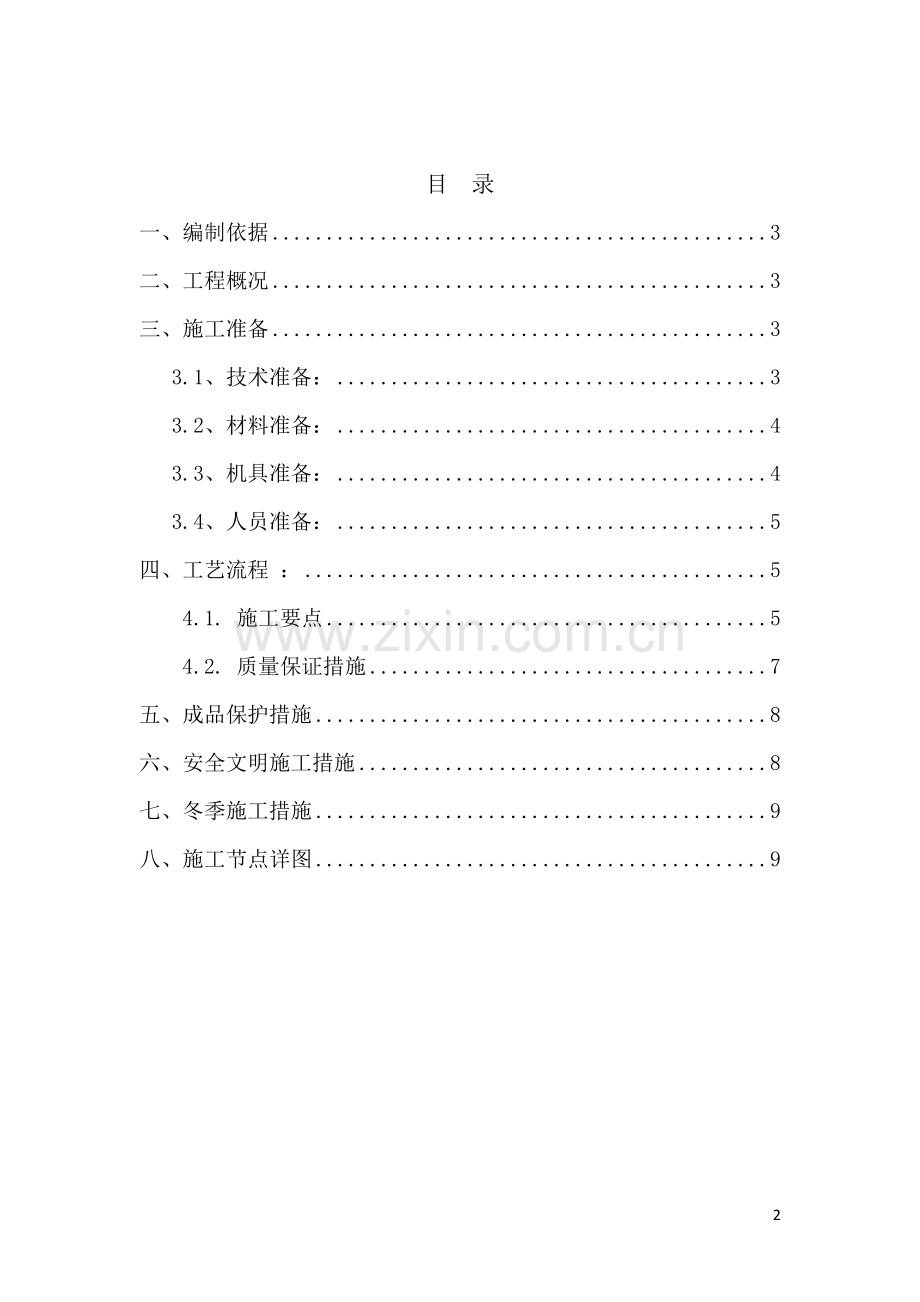

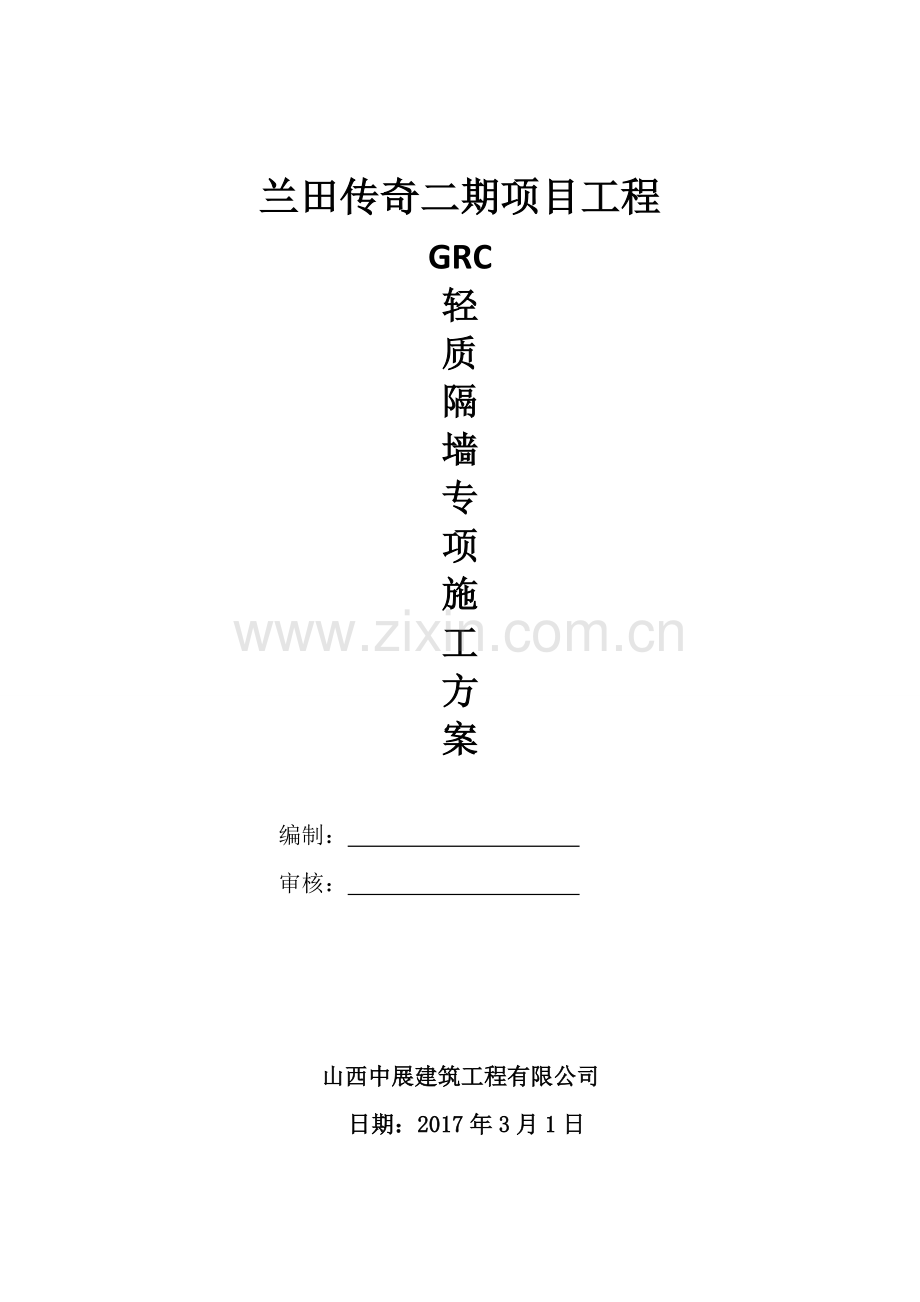

兰田传奇二期项目工程兰田传奇二期项目工程GRC轻轻质质隔隔墙墙专专项项施施工工方方案案编制：审核：山西中展建筑工程有限公司山西中展建筑工程有限公司日期：日期：20172017 年年 3 3 月月 1 1 日日2目 录一、编制依据.3二、工程概况.3三、施工准备.33.1、技术准备：.33.2、材料准备：.43.3、机具准备：.43.4、人员准备：.5四、工艺流程：.5 4.1.施工要点.5 4.2.质量保证措施.7五、成品保护措施.8六、安全文明施工措施.8七、冬季施工措施.9八、施工节点详图.93一、编制依据一、编制依据1、轻质隔墙条板质量检查评定标准JG3063-19992、建筑隔墙用轻质条板JGT169-20053、兰田传奇二期项目工程施工组织设计及设计图纸二、工程概况二、工程概况兰田传奇二期项目工程，是由山西兰田房地产开发公司投资建设，本工程规划位于榆次市王湖村，共 2 栋楼。山西中展建筑工程有限公司承建，GRC 轻质隔墙板施工部位为：1#楼卫生间、管道井、6-7 轴/2-P、18-19 轴/2-P、30-31 轴/2-P 轴的阳台分户隔墙；2#楼卫生间、管道井、5-8 轴/1-B 轴、17-20 轴/1-B 轴、29-32 轴/1-B 轴的阳台分户隔墙；1#商铺、2#商铺地下室、1-3 层卫生间墙面。由于本工程工期紧张，而 GRC 轻质隔墙板的可锯、可钉、可刨的特点。GRC 条板一般采用拼装法，这种安装方法施工速度快，安装过程中避免了冲突作业，改善了工作环境，非常适合本工程的施工特点。项目部采用 GRC 轻质隔墙板将梁与墙补齐。本工程采用的 GRC 轻质隔墙板尺寸为：2700mm*800mm*90mm。三、施工准备三、施工准备3.1、技术准备：4（1）熟悉工程图纸和资料，掌握根据国家规范、地方性标准制定的施工工艺。（2）了解材料性能，掌握施工要点，明确施工顺序。（3）提供现场所需技术资料和质量标准，向施工人员进行技术交底，确保工程质量和现场安全无事故。3.2、材料准备：（1）主料：GRC 轻质隔墙板：GRC 轻质隔墙板 2.7m 长，0.8m 宽，0.09m 厚。按施工进度计划运送现场，运送现场的 GRC 轻质隔墙板应保证质量。（2）辅料：1、水泥粘结剂：1 号水泥粘结剂，用于条板、条板与主体结构粘结，条板上设置吊挂件、构配件粘结。抗剪强度1.5mpa，粘结强度1.0mpa，初凝时间 0.51.0h。2 号水泥粘结剂，用于在板面粘结玻纤布条。抗剪强度2mpa，粘结强度3.0mpa，初凝时间0.51.0h。2、玻璃纤维网格布（宽 50mm、100mm、200mm）、3、32.5#普通硅酸盐水泥、砂子4、万字型钢板卡、u 型钢板卡（钢板件应镀锌或刷防锈漆做处理，具体规格见后图）3.3、机具准备：扫帚、水桶、软毛刷、撬棍、开刀、托板、抹子、2m 靠尺、钢尺、5橡皮锤、铁锤、木楔、手持无齿锯、墨线盒、钢丝刷、小灰槽、脚手架、凳等。3.4、人员准备：组织具有丰富 GRC 轻质隔墙施工经验的施工队伍进场，施工队伍人员结构必须科学合理，满足工程施工要求。对新进场的人员必须进行安全教育，施工前必须做好技术交底，保证施工安全和施工质量。四、工艺流程四、工艺流程：结构墙面、板顶面、地面清理、找平放线 配板安 U 型卡子安装隔墙板铺设电线管、装接线盒、安装卡子、埋件板缝处理、粘玻纤布施工验收4.1、施工要点（1）GRC 板材的运输及堆放应侧立，严防倾倒摔坏，其板下两端应有方木衬垫。（2）施工前将止水带两侧浮浆凿除，GRC 轻质隔墙板安装完成后，浇筑止水带6墙和梁上接缝处挂 200mm 宽玻纤网格布，抹一层抗裂砂浆。（3）施工前将墙面凿毛处理，将墙面上涂抹一层粘结砂浆，以保证GRC 隔墙板与主体墙面连接牢固。（4）根据排板图，做好隔板顶部与楼板底的连接准备工作。地面弹出隔墙板安装位置墨线，按中距 800mm（含板缝宽 10mm）进行排板，标明门窗洞口尺寸线，门窗洞口非标准板须事先统一加工，并加设埋件，宜先安装门窗板，再安装其他板，最后在阴角处的补板应切割整齐。（5）根据排板图，在条板拼缝处的上端，预先将“”型钢卡固定在结构顶板上，以满足钢卡将相邻两块条板卡住；立板时板下端留2030mm 缝隙，用木楔背紧。（6）隔墙板顶部及两侧企口处，用水泥粘结砂浆铺满，按排板图从一头开始（若隔墙上有门窗洞口时，应从门窗洞口向两侧开始），下面对准墨线用撬棍在板底撬起将板上端顶紧，板边揉挤严实，并将挤出的粘结砂浆刮平，用靠尺检查，使板呈垂直状态，用两组木楔将板底撑紧。（7）一面隔墙安装完，经检查合格后，板底缝内用 C20 细石混凝土填塞密实。待细石混凝土浇灌三天后，撤出木楔，并用同标号细石混凝土将木楔留下孔洞塞严。（8）板缝间用微膨胀水泥砂浆填实刮平，用 50mm 宽网格带粘贴，待板缝砂浆干燥后，再抹一层水泥砂浆，同时压入 100mm 宽玻纤网格布增强抗裂。水电专业必须与隔墙板安装密切配合，水电埋管的7敷设应与隔墙板的安装同步进行，板面若需开孔，应用云石机切孔，不得任意剔凿，水暖件吊挂必须固定在条板的预埋件上（该铁件应在加工订货时提出），且每个吊挂点吊挂重量不得大于 80kg。（9）电气连接盒、插座四周应用型水泥粘结剂粘牢，其表面与隔墙板面平（不能开对穿孔）。4.2、质量保证措施（1）条板隔墙不得有起皮、掉角、空鼓和开裂等缺陷，不得外露钢丝。（2）条板接缝应平整、顺直，转交应规整。（3）条板之间、条板与主体结构之间应牢固连接，节点做法应符合标准要求。（4）条板隔墙切割的缺口位置应准确，边缘应整齐。（5）接缝处粘结的玻纤布条应紧密牢固，不得有皱折、翘起现象。（6）条板隔墙安装允许偏差应符合下表规定。隔墙安装允许偏差项目允许偏差 mm检验方法墙体轴线位移4用经纬仪或拉线和尺检查表面平整度3用 2m 靠尺和楔形塞尺检查立面垂直度3用 2m 垂直检测尺检查接缝高低2用直尺和楔形塞尺检查阴阳角垂直3用 2m 垂直检测尺检查阴阳角方正3用方尺及楔形塞尺检查门窗洞中心偏差3用钢尺检查门窗洞口尺寸偏差4用钢尺检查8在安装时应注意事项：（1）安装隔墙板时，宜先安装门窗框板，再安装其他板。（2）隔墙板在搬运和存放时，要立放，禁止平放，（3）隔墙安装完毕，7 天内不得在该墙上开设洞槽或进行电气水暖管线安装等作业，需在隔墙上开设洞槽时，要用石材切割机切割或用冲击钻钻孔，不可随意剔凿。（4）安装好的隔墙，要注意保护，不得猛烈碰撞或剧烈震动，不得将重物依靠在墙面上，以免接缝开裂。五、成品保护五、成品保护措施措施（1）施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序施工。（2）安装埋件时，宜用冲击钻钻孔，对刮完腻子的内墙 不得任意剔凿。（3）严禁施工人员脚踏和小车碰撞轻质隔墙板及窗口。（4）轻质隔墙板塞进细豆石砼后，三天内不得在轻质隔墙，七天内不许在板上开线管，以免墙板松动，造成墙体开裂。六、安全文明施工措施六、安全文明施工措施（1）施工现场人员一律责任到人，发现问题及时解决，保证安全生产，对违反安全操作规程的行为具有一票否决权。（2）施工人员进入施工现场必须戴安全帽，高空作业必须系好安全带，高空人员严禁向下抛掷工具，废料以防伤人。9（3）保护和改善施工现场的环境，控制人为噪声、粉尘的污染。（4）健全施工班组工完料具清制度，每天对施工班组进行考核监督，搞好现场文明施工。七、施工节点详图七、施工节点详图条板在转角处，先用粘结剂粘结，再在阴阳角处粘 200 宽的玻纤网格10隔墙板与楼板底面连接节点结构梁板1号粘结剂用2号粘结剂粘结玻纤布1112门洞口1122隔墙板竖向接板立面图1号粘结剂用2号粘结剂粘结玻纤布2-21号粘结剂用2号粘结剂粘结玻纤布1-1万字型钢板卡注：条板隔墙竖向接板时应错缝连接，错缝间距500.万字型钢板卡U型卡注：钢板件应镀锌或刷防锈漆做防锈处理
