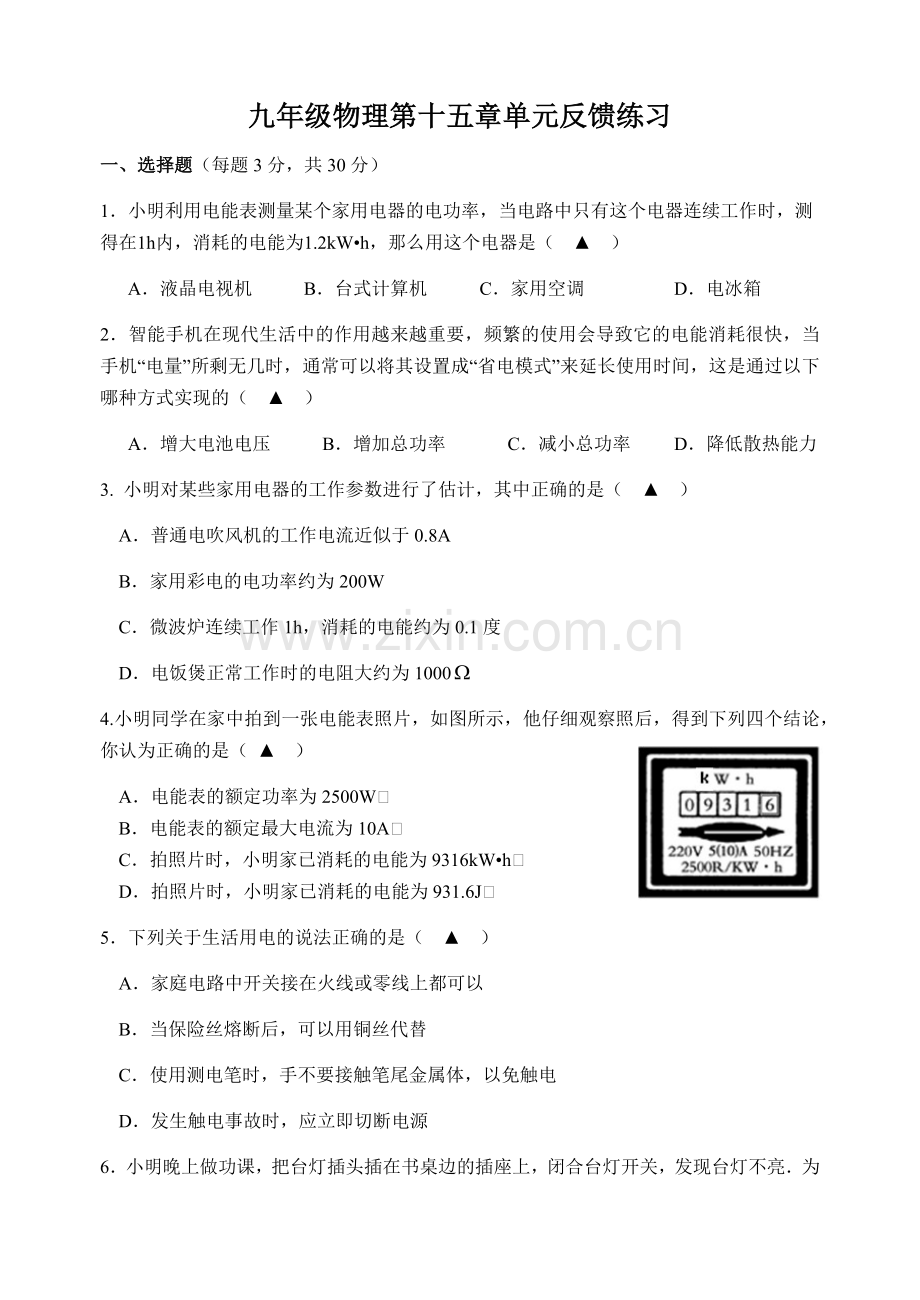

九年级物理第十五章单元反馈练习
一、选择题（每题3分，共30分）
1．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（　▲　）
A．液晶电视机 B．台式计算机 C．家用空调 D．电冰箱
2．智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（　▲　）
A．增大电池电压 B．增加总功率 C．减小总功率 D．降低散热能力
3. 小明对某些家用电器的工作参数进行了估计，其中正确的是（ ▲ ）
A．普通电吹风机的工作电流近似于0.8A
B．家用彩电的电功率约为200W
C．微波炉连续工作1h，消耗的电能约为0.1度
D．电饭煲正常工作时的电阻大约为1000
4.小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照后，得到下列四个结论，你认为正确的是（ ▲ ）
A．电能表的额定功率为2500W
B．电能表的额定最大电流为10A
C．拍照片时，小明家已消耗的电能为9316kW•h
D．拍照片时，小明家已消耗的电能为931.6J
5．下列关于生活用电的说法正确的是（　▲　）
A．家庭电路中开关接在火线或零线上都可以
B．当保险丝熔断后，可以用铜丝代替
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．发生触电事故时，应立即切断电源

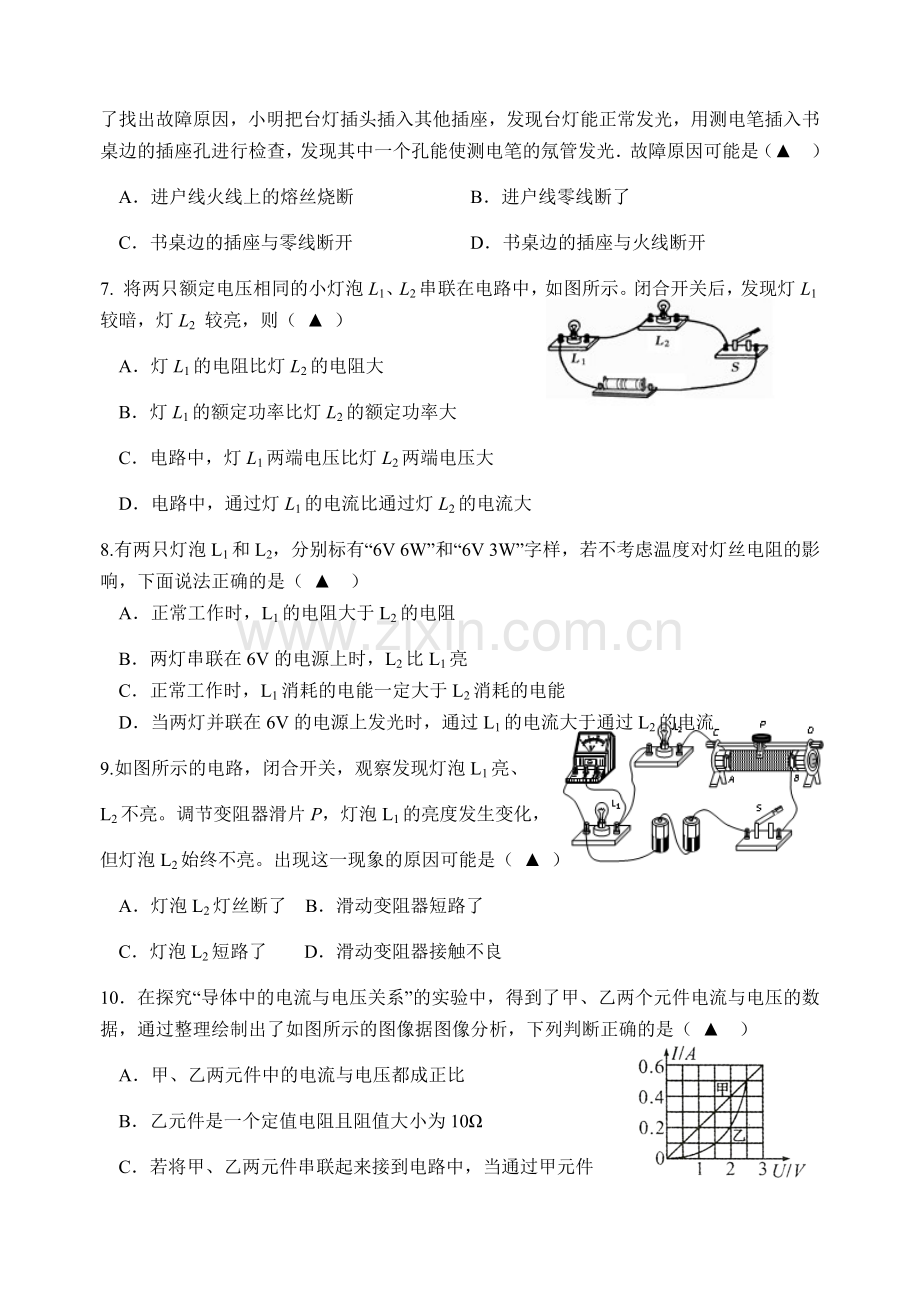

6．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（▲　）
A．进户线火线上的熔丝烧断 B．进户线零线断了
C．书桌边的插座与零线断开 D．书桌边的插座与火线断开
7. 将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较暗，灯L2 较亮，则（ ▲ ）
A．灯L1的电阻比灯L2的电阻大
B．灯L1的额定功率比灯L2的额定功率大
C．电路中，灯L1两端电压比灯L2两端电压大
D．电路中，通过灯L1的电流比通过灯L2的电流大
8.有两只灯泡L1和L2，分别标有“6V 6W”和“6V 3W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是（ ▲ ）
A．正常工作时，L1的电阻大于L2的电阻
B．两灯串联在6V的电源上时，L2比L1亮
C．正常工作时，L1消耗的电能一定大于L2消耗的电能
D．当两灯并联在6V的电源上发光时，通过L1的电流大于通过L2的电流
9.如图所示的电路，闭合开关，观察发现灯泡L1亮、
L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，
但灯泡L2始终不亮。出现这一现象的原因可能是（ ▲ ）
A．灯泡L2灯丝断了 B．滑动变阻器短路了
C．灯泡L2短路了 D．滑动变阻器接触不良
10．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像据图像分析，下列判断正确的是（ ▲ ）
A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件
的电流为0.2A时，甲、乙两元件消耗的功率之比为2：1
D．若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W
二、填空题（每空2分，共42分）
11.某小灯泡，电流为200mA，电阻为10Ω，则其电功率为___▲__W.另一个灯泡两端电压为3V；电阻为2Ω，则其电功率是_____▲____W。
12.小明家电能表如图所示，① 他只让某电水壶工作，发现在
10分钟内该电能表转盘转过了600转，则该电流对电水壶做功
___▲__J,电水壶的实际功率为 ▲ W.② 小明家功率为
2kW的空调单独正常工作5min，这个电能表的转盘会转过___▲____转。
13．某会议室里安装了100只相同的LED节能灯，这些灯全部正常发光2h，且无其它用电器工作，电能表的示数由5
8
6
1
3
变为5
8
6
3
5
。已知每只灯的额定电压为220V，则通过每只灯泡的电流为___▲____A；实验表明，一只这样的节能灯与一只60W的白炽灯正常发光时亮度相当。与使用60W的白炽灯相比，100只这样的节能灯正常发光2h比100只白炽灯节能____▲__kW·h。
14．将R1=12Ω，R2=6Ω两电阻串联在某一电源上，R1、R2消耗的功率之比P1∶P2=__▲__，此时电路消耗的总功率为P；再将它们并联后接入同一电源上，电路的总电阻R′=__▲__,此时电路消耗的总功率为P′；则P∶P′=_____▲___。
15. 如下左图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是　▲　A，小灯泡L的实际电功率是　▲　W．

16．如上右图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图像，如图乙所示．则电源电压为__▲__V，图像_▲_（A/B）是电压表V2示数随电流变化的图像．滑动变阻器的最大阻值为__▲__Ω.
17.电阻R1上标有“6V 0.5A”字样，电阻R2上标有“2Ω 8W”字样，将R1和R2串联在电路中，要求一个电阻正常工作，另一电阻不烧坏；此时电源电压为__▲__V；电路中消耗的总功率为___▲___W。如果两个电阻并联后接到电路中，干路的最大电流为___▲____A；电路的最大功率为____▲_____W。
18．一台线圈电阻为0.3Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是 ▲ J，转化成的机械能是 ▲ J。
三、综合题（共28分）
19.（6分） 如图，请将三孔插座（带保险丝）、灯泡、开关（控制灯泡）正确连入到家庭电路中．
三孔插座 螺口灯泡 拉线开关
保险丝
火线
零线
地线
开关

20.（6分） 如图所示，在探究电流产生的热 量与哪些
因素有关的实验中
(1)通过观察__▲__来判断电流产生的热量的多少。
(2)图中甲、乙两根电阻丝是串联的，这是为了研究电流产生的热量与__▲_的关系。
(3)实验中发现乙瓶中的示数升高得快，可以得到的实验结论是：_____ ▲ _______，产生热量越多。
21．（6分）PTC材料是一种新型的半导体陶瓷材料，它的发热效率较高，PTC材料的电阻随温度的变化而变化。如图甲所示的陶瓷电热水壶就使用了这种材料，它的工作电路如图乙所示，电源电压为220V，R0是定值电阻，其阻值不受温度变化的影响。RT是PTC的电阻，电热水壶在刚开始工作时，RT是24Ω，电路消耗的总功率1100W，求：
（1）R0的阻值是多少？
（2）当RT温度是100℃时，RT变为180Ω，RT的实际功率是多少？

甲 乙
22.（10分）小明同学手里有一个标有“3.8V”字样的小灯泡，他想知道小灯泡额定电功率，于是在学校实验室借来一些实验器材，连接了如图甲所示的实验电路，电源电压恒定不变．

（1）在图中找出连接错误的一根导线并在该导线上画“×”，用笔画线代替导线将电路连接正确．（所画的导线要用实线，不可用虚线）
（2）该实验的原理是　 ▲ 　．
（3）连接电路时，开关应该 ▲ 　．滑动变阻器的滑片位于 ▲ 　端
（4）闭合开关，移动滑动变阻器的滑片，他发现小灯泡始终不亮，电流表有示数，电压表无示数．则故障原因可能是　 ▲ 　．排除故障后，闭合开关，发现电压表示数为2.5V，为了达到实验目的，他应该将滑片向 ▲ 　调．
（5）在实验时，电压表出现了故障不能使用．小明向老师借了一只定值电阻R0（R0阻值已知），设计了如图乙所示的电路，继续测量恒定电压为U的小灯泡的额定功率．测量时，应先闭合开关S和S1，调节滑动变阻器，当电流表的示数为　▲　时，小灯泡正常发光；接着只闭合开关 ▲ ，读出电流表的示数为I，则小灯泡的额定功率P额=　 ▲ 　（用I、U额和R0表示）．
